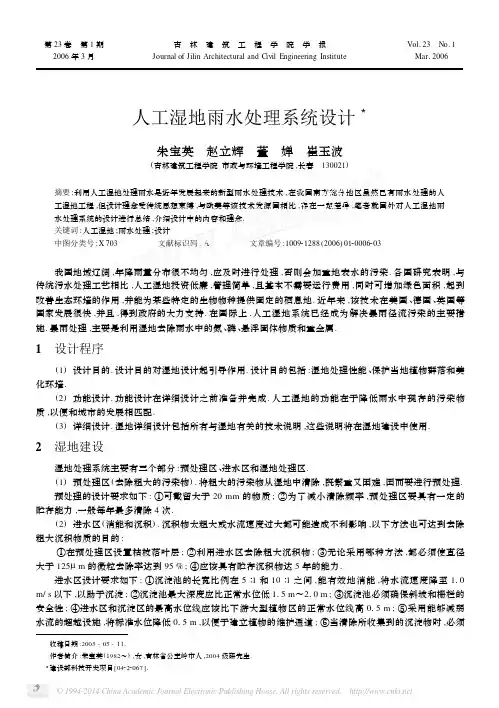

人工湿地系统设计

收稿日期:2005-05-111 作者简介:朱宝英(1982～),女,吉林省公主岭市人,2004级研究生.　3建设部科技开发项目[04222067]1人工湿地雨水处理系统设计3

朱宝英　赵立辉　董　婵　崔玉波

(吉林建筑工程学院市政与环境工程学院,长春　130021)

摘要:利用人工湿地处理雨水是近年发展起来的新型雨水处理技术,在我国南方部分地区虽然已有雨水处理的人工湿地工程,但设计理念受传统思想束缚,与欧美等该技术发源国相比,存在一定差异,笔者就国外对人工湿地雨水处理系统的设计进行总结,介绍设计中的内容和理念.关键词:人工湿地;雨水处理;设计中图分类号:X703 文献标识码:A 文章编号:100921288(2006)0120006203

我国地域辽阔,年降雨量分布很不均匀,应及时进行处理,否则会加重地表水的污染.各国研究表明,与

传统污水处理工艺相比,人工湿地投资低廉,管理简单,且基本不需要运行费用,同时可增加绿色面积,起到

改善生态环境的作用,并能为某些特定的生物物种提供固定的栖息地.近年来,该技术在美国、德国、英国等

国家发展很快,并且,得到政府的大力支持.在国际上,人工湿地系统已经成为解决暴雨径流污染的主要措

施.暴雨处理,主要是利用湿地去除雨水中的氮、磷、悬浮固体物质和重金属.

1　设计程序

(1)设计目的.设计目的对湿地设计起引导作用.设计目的包括:湿地处理性能、保护当地植物群落和美

化环境.(2)功能设计.功能设计在详细设计之前准备并完成.人工湿地的功能在于降低雨水中现存的污染物质,以便和城市的发展相匹配.(3)详细设计.湿地详细设计包括所有与湿地有关的技术说明,这些说明将在湿地建设中使用.

2　湿地建设

湿地处理系统主要有三个部分:预处理区、进水区和湿地处理区.(1)预处理区(去除粗大的污染物).将粗大的污染物从湿地中清除,既繁重又困难,因而要进行预处理.预处理的设计要求如下:①可截留大于20mm的物质;②为了减小清除频率,预处理区要具有一定的

人工湿地设计规范

1总则

33≤2000m/日处理水量。日处理水量，城市污水处理厂尾水处理时规模≤10000m

/2术语

人工湿地是人们模拟天然湿地系统结构和功能而建造的、可控制运行的湿地系统，用以对受污染水进行处理的一种工艺，由围护结构、人工介质、水生植物等部分构成。当水进入人工湿地时，其污染物被床体吸附、过滤、分解而达到水质净化作用。

人工湿地分为表面流人工湿地、水平潜流人工湿地和垂直潜流人工湿地。

指水在人工湿地介质层表面流动，依靠表层介质、植物根茎的拦截及其上的生物膜降解作用，使水净化的人工湿地。

subsurfacehorizontalflowconstructedwetlands

指水从人工湿地池体一端进入，水平流经人工湿地介质，通过介质的拦截、植物根部及生物膜的降解作用，使水净化的人工湿地。

指水从人工湿地表面垂直流过人工湿地介质床而从底部排出，或从人工湿地底部进入垂直流向介质表层并排出，使水得以净化的人工湿地。垂直流人工湿地分单向垂直流人工湿地和复合垂直流人工湿地两种。

指人工湿地充填介质中，存在于介质间的孔隙体积占全部体积的百分比。

指水在人工湿地内的平均停留时间。

指一定人工湿地表面积中，单位时间内去除的污染物数量。

指一定人工湿地表面中，单位时间内通过的水体积。

指水在人工湿地内，沿水流方向单位渗流路程长度上的水位下降值。

3人工湿地处理工艺设计

3.1处理设施选址与总体布置

;

宜靠近自然水体、市政排污管道的排放点或便于处理后回用的地点1．

2在城市、居住区处理站内宜在夏季主导风向的下风侧，应与建筑保持一定距离，并用绿化带与建筑物隔开;

3居住区内处理站宜设置在绿地、停车坪及室外空地;农村地区宜设置在地势相对较低的荒地处;

4处理设施与生活供水泵站及其清水池水平距离应不得小于10m;

5处理设施地点应便于施工、维护和管理等。

1主要车行道的宽度:单车道为3.5~4.0m，双车道为6.0~7.0m，并应有回车道;

人工湿地工程施工方案

目录

人工湿地工程施工方案 ............................................................................................................... 1

一、湿地概述 .................................................................................................................................... 2

复合垂直流人工湿地系统由下向流池和上向流池串联组成，两池中间设有隔墙，底部连通。下行池和上行池中均填有不同粒径的碎石和其他填料，其中下行池表层的填料层比上行池厚10cm。基质种植不同种类的净化植物。下行流表层铺设布水管，上行流表层布设收集管，基质底层布设排空管。污水首先经过配水管向下流行，穿越基质层，在底部的连通层汇集后，穿过隔墙进入上行池，在上行池中，污水由下向上经收集管收集排出。污水在复合垂直流人工湿地系统中的流动完全不需要动力。其基本结构如下图所示。该系统独特的下行流—上行流水流方式能有效的解决其它类型湿地易出现的“短路”现象，而且形成了下行流池好氧、上行流池部分厌氧的复合水处理结构。 ....................................................... 2

二、PE土工膜防渗工程 ................................................................................................................... 3

1、材料物理性能 ......................................................................................................................... 3

人工湿地设计规范

1总则

1.0.1为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染环境防治法》，规范人工湿地污水处理技术，保护和改善环境，提高人民健康水平，建设环境友好型社会，特制定本规程。

1.0.2本规程适用于江苏省内人工湿地污水处理系统的设计、施工、验收和运行管理。

1.0.3人工湿地污水处理对象为生活污水、生活废水，或具有类似性质的污废水。包括城市生活污水、农村生活污水、学校生活污水、住宅小区生活污水、宾馆污水、机关事业单位污水、疗养院污水、景区污水、污水处理厂尾水等。

1.0.4本规程适用的处理规模:生活污水处理规模≤2000m3/日处理水量，城市污水处理厂尾水处理时规模≤10000m3/日处理水量。

1.0.5人工湿地污水处理系统的设计、施工、验收和运行管理除应符合本规程外，还应符合国家、省现行有关标准的规定。

2术语

2.1.1人工湿地constructedwetlands

人工湿地是人们模拟天然湿地系统结构和功能而建造的、可控制运行的湿地系统，用以对受污染水进行处理的一种工艺，由围护结构、人工介质、水生植物等部分构成。当水进入人工湿地时，其污染物被床体吸附、过滤、分解而达到水质净化作用。

人工湿地分为表面流人工湿地、水平潜流人工湿地和垂直潜流人工湿地。

2.1.2表面流人工湿地freewatersurfaceconstructedwetlands 指水在人工湿地介质层表面流动，依靠表层介质、植物根茎的拦截及其上的生物膜降解作用，使水净化的人工湿地。

2.1.3水平潜流人工湿地

subsurfacehorizontalflowconstructedwetlands

指水从人工湿地池体一端进入，水平流经人工湿地介质，通过介质的拦截、植物根部及生物膜的降解作用，使水净化的人工湿地。

2.1.4垂直流人工湿地verticalflowconstructedwetlands
