CK61100系列数控说明书

  • 格式：doc
  • 大小：811.50 KB
  • 文档页数：28

目 录

一．机床的主要用途------------------------------ --------------------------2

二．机床的规格及技术参数------------------------ ----------------------3

三．搬运、安装及试车-----------------------------------------------------6

四．液压系统------------------------------------------------------------------9

五．机床传动系统------------------------------------------ ----------------11

六．主轴------------------------------------------------------- ----------------16

七．进给运动-------------------------------------------------- -------- ----- 20

八．自动转位刀架------------------------------------------- --------- -----20

九．尾座----------------------------------------------------------- ------ -----21

十．润滑图--------------------------------------------------------- ----- -----22

十一．机床的维护及保养--------------------------------------- --- -----23

十二．电器设备----------------------------------------------------- --- ----25

十三．易损件-------------------------------------------------------- ---- ---26一、机床的主要用途

该机床属于半闭环控制系统的普及型数控车床，适宜加工各种形状复杂的轴、套、盘类零件, 如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，尤其适合多品种、中小批量的轮番加工，工艺适应性强，加工效率高，废品率低，成品一致性好，可降低对工人技术熟练程度的要求。编程容易，操作简单。机床功率大，刚性强，是理想的大型机械加工设备。 CK61100/CK61125数控车床 使 用 说 明 书 第3页/共29页

二．机床的规格及技术参数

1．主要规格：

床身上最大回转直径 1000mm

1250mm

1640mm

刀架上最大回转直径 630mm

880mm

1250mm

两顶尖间距离 1500、3000、5000mm

最大车削长度 1300、2800、4800mm

主轴通孔直径 130mm

2．主轴：

主轴孔前端锥度 公制140

主轴顶尖锥度 莫氏6号

主轴前端部型式 A215号（1：4；φ285.775mm）

主轴转速范围 (四挡无级) 3.15--315 r/min

( 第1挡 3.15-40 r/min，第2挡 8-80r/min，

第3挡 16-160r/min，第4挡 31.5-315 r/min )

3．刀架：

刀架规格尺寸 300mm×300mm

刀具截面尺寸 40mm×40mm

最大横向行程 520mm

580mm

自动刀架工位数 4

允许最大切削力P z 29400N 允许最大纵向进给力P x 11760N

允许最大横向进给力P y 8157N

4．尾座：

顶尖套筒直径 160mm

顶尖套筒最大行程 300mm

顶尖套筒前孔锥度 莫氏6号

尾座快速移动速度 2.1m/min

5. 液压润滑系统：

自动润滑装置 AMO-Ⅲ-150S (永嘉流遍)

液压摆线泵组型号 BRB43724-5（贝奇尔）

液压摆线泵组流量 6.3L/min

齿轮泵型号 CB—B6

齿轮泵额定压力 2.54MPa （25kgf/cm2）

齿轮泵流量 6L/min

齿轮泵电机型号 AO2-8014

油缸工作压力 0.98-1.176MPa （10-12kgf/cm2）

6．冷却系统：

冷却泵型号 JCB--45

冷却泵电机功率 150W

冷却泵流量 45L/min

7．动力系统：

主电机型号 αiP50/ CTB-4022ZGD10-L3/Y200L2-6B3

主电机功率 22KW

主电机转速 (变频)970 r/min CK61100/CK61125数控车床 使 用 说 明 书 第5页/共29页

刀架电机功率 四工位 180W

刀架电机转速 1400 r/min

尾座电机功率 500W

主传动三角皮带规格 C2210/C2300

主传动三角皮带根数 5

8．快移速度：

Z轴快速移动速度 6 m／min

X轴快速移动速度 3 m／min

9．机床附件：

四爪卡盘 Φ1000mm

操纵与维修通用工具 1 套

10．机床轮廓尺寸及重量：

机床的高度 2150mm、2600mm

机床的宽度 2470mm、2780mm

机床的总长 4800, 6300, 8300mm

机床的净重(约) kg CK61100 9200, 10700, 12100

CK61125 10200, 11800, 14800

CK61160 11400 12900 15900

合集下载

CK6180大连数控车操作维护指导书

CK6180大连数控车操作维护指导书

编号：TR7505－01

— 1 —

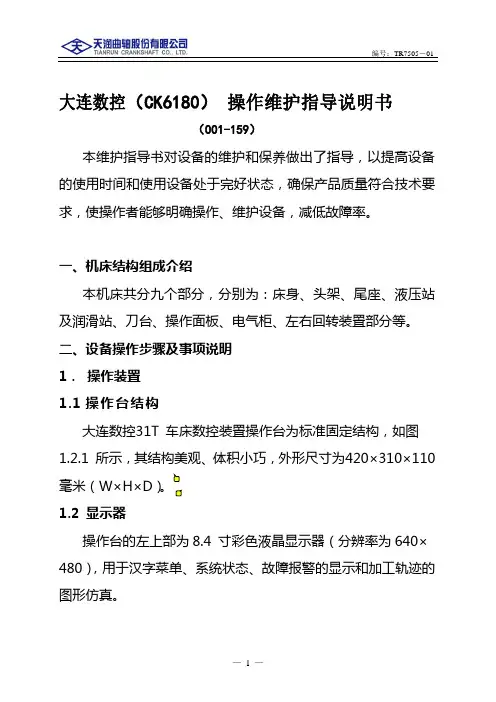

大连数控（CK6180） 操作维护指导说明书
