串联电路的五个特点

串联电路和并联电路的特点

串联电路和并联电路是电路中常见的两种连接方式。它们在电路的特点和作用上有着明显的区别。串联电路和并联电路在电流、电压、电阻等方面表现出不同的特性。

一、串联电路的特点

串联电路是指将电器或电阻依次连接在同一电流路径上的电路。串联电路的特点主要体现在以下几个方面。

1.电流相等：在串联电路中，电流只有一条路径可以流动，因此整个电路的电流大小是相等的。根据库仑定律，串联电路中的电流在各个电器或电阻之间是相等的。

2.电压分配：在串联电路中，电压会按照电器或电阻的阻值比例进行分配。根据欧姆定律，串联电路中的总电压等于各个电器或电阻的电压之和。所以，串联电路中的电压会根据电阻大小而分配给不同的电器或电阻。

3.电阻相加：在串联电路中，多个电阻按照线性相加的规律组合在一起。根据欧姆定律，串联电路中的总电阻等于各个电阻之和。因此，串联电路的总电阻会随着串联的电器或电阻的增多而增加。

二、并联电路的特点

并联电路是指将电器或电阻以分支方式连接的电路。并联电路的特点主要体现在以下几个方面。 1.电流分配：在并联电路中，电流可以分流到不同的电器或电阻上。根据分流定律，并联电路中的总电流等于各个分支电路的电流之和。因此，在并联电路中，电流会根据分支电路的阻值而分配到不同的电器或电阻上。

2.电压相等：在并联电路中，电器或电阻的两个端口相连接，因此它们的电压是相等的。根据基尔霍夫定律，并联电路中的总电压等于各个电器或电阻的电压。所以，在并联电路中，各个电器或电阻之间的电压是相等的。

3.电阻分加：在并联电路中，电阻值会按照倒数的方式进行分加。根据欧姆定律，并联电路中的总电阻等于各个电器或电阻电阻值的倒数之和的倒数。因此，在并联电路中，总电阻会随着并联的电器或电阻的增多而减小。

综上所述，串联电路和并联电路各自具有一些独特的特点和表现。串联电路的电流相等、电压分配和电阻相加是其主要特点；而并联电路的电流分配、电压相等和电阻分加则是其主要特点。了解这些特点可以帮助我们更好地理解电路的工作原理，为电路的设计和故障排查提供指导。

并联和串联电路的特点

电路是由电气元件连接而成的导电路径，根据元件的连接方式不同，电路可以分为并联电路和串联电路。并联电路指的是电流分支在不同的电阻或电容之间连接，而串联电路则是电流从一个电阻或电容连接到另一个电阻或电容。本文将分别探讨并联电路和串联电路的特点。

一、并联电路的特点

1. 电压相同：在并联电路中，每个电阻或电容之间的电压是相等的。这是因为并联电路中，各个分支是同时连接在电源两端的，因此它们都受到相同电压的驱动。

2. 电流分流：与电压相同，在并联电路中，电流将根据元件的电阻或电导率分流。分流的大小与各个分支电阻或电容的大小有关，较小的电阻或电容将吸收较大的电流。

3. 总电流等于分流之和：在并联电路中，每个分支的电流之和等于总电流。这是因为电荷守恒定律的原理，电流的总量不能改变。

4. 总电阻较小：由于并联电路中各个分支电阻是并联关系，因此总电阻较小。这意味着电流可以更轻松地通过，电路的通畅程度更高。

5. 并联电容能够累加：与并联电阻不同，并联电容的特点是能够将各个分支电容的大小累加起来。在并联电路中，总电容等于各个分支电容之和。

二、串联电路的特点 1. 电流相同：在串联电路中，电流在每个电阻或电容之间是相同的。这是因为在串联电路中，电流只有一条通路可以流通，因此电流大小保持不变。

2. 电压分压：与电流相同，串联电路中，电压将根据元件的电阻或电容进行分压。较大的电阻或电容将吸收更高的电压。

3. 总电压等于分压之和：在串联电路中，各个分支之间的电压之和等于总电压。这是因为在串联电路中，电压只有一条通路可以流通，总电压必须分配给各个分支。

4. 总电容较小：与并联电路不同，串联电路中各个分支电容是串联关系，因此总电容较小。这意味着电容对电流的阻碍程度更高。

5. 串联电阻能够累加：与串联电容不同，串联电阻的特点是能够将各个分支电阻的大小累加起来。在串联电路中，总电阻等于各个分支电阻之和。

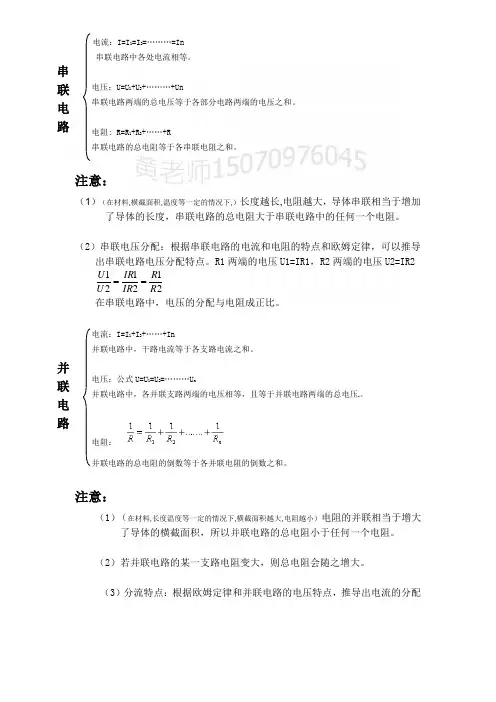

电流：I=I1=I2=………=In

串联电路中各处电流相等。

电压：U=U1+U2+………+Un

串联电路两端的总电压等于各部分电路两端的电压之和。

电阻: R=R1+R2+……+R

串联电路的总电阻等于各串联电阻之和。

注意：

（1）（在材料,横截面积,温度等一定的情况下,）长度越长,电阻越大，导体串联相当于增加了导体的长度，串联电路的总电阻大于串联电路中的任何一个电阻。

（2）串联电压分配：根据串联电路的电流和电阻的特点和欧姆定律，可以推导出串联电路电压分配特点。R1两端的电压U1=IR1，R2两端的电压U2=IR2

212121RRIRIRUU

在串联电路中，电压的分配与电阻成正比。

电流：I=I1+I2+……+In

并联电路中，干路电流等于各支路电流之和。

电压：公式U=U1=U2=………Un 并联电路中，各并联支路两端的电压相等，且等于并联电路两端的总电压。

电阻：

并联电路的总电阻的倒数等于各并联电阻的倒数之和。

注意：

（1）（在材料,长度温度等一定的情况下,横截面积越大,电阻越小）电阻的并联相当于增大了导体的横截面积，所以并联电路的总电阻小于任何一个电阻。

（2）若并联电路的某一支路电阻变大，则总电阻会随之增大。

（3）分流特点：根据欧姆定律和并联电路的电压特点，推导出电流的分配串

联

电

路

并

联

电

路 特点,通过R1的电流 I1=1RU,通过Rn的电流 In=RnU，111RRnRnURUInI

在并联电路中，电流的分配与电阻成反比。

6、如图所示，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A,求：（1）通过电阻R2的电流；（2）电源电压；（3）电阻R2的阻值。

解析：由图知R1、、R2并联，A1测R1的电流，A测干路的电流，由并联电路特点和欧姆定律可知。

（1）I2=I-I1

（2）U=U1=I1R1

（3）R2=U/I2

串并联电路的特点

串联电路和并联电路是电路领域中常见的两种基本电路连接方式。它们在电子设备和电路设计中发挥着重要的作用。下面将介绍串并联电路的特点。

一、串联电路的特点

串联电路是指将电器元件依次连接在一条路径上，电流按相同的路径流经各个元件。以下是串联电路的几个特点：

1. 电流相同：在串联电路中，电流只有一条可行路径，所以电流在各个元件中保持不变。这意味着串联电路中的电流只有一个值。

2. 电压分配：在串联电路中，电压会分配给各个元件。根据欧姆定律，电压与电阻成正比，所以电阻越大的元件，将获得较大的电压。

3. 总电压等于各元件电压之和：在串联电路中，各个元件的电压之和等于串联电路的总电压。这是因为电流只有一条路径，所以各个元件的电压相加等于总电压。

4. 总电阻等于各元件电阻之和：串联电路中各个元件之间是依次连接的，所以电阻值相加即为总电阻。这是串联电路的一个重要特点。

二、并联电路的特点

并联电路是指将电器元件同时连接在两个或多个分支上，电流分为不同路径流经各个元件。以下是并联电路的几个特点： 1. 电压相同：在并联电路中，各个元件之间的电压相同。因为并联电路中，电流可以选择不同的路径流动，但总电流只取决于电源的电压。

2. 电流分配：在并联电路中，电流会分配到各个元件。根据欧姆定律，电流与电阻成反比，所以电阻越小的元件，将获得较大的电流。

3. 总电流等于各元件电流之和：在并联电路中，各个分支的电流之和等于总电流。这是因为并联电路中，电流可以选择不同的路径，但总电流是相同的。

4. 总电阻的倒数等于各元件电阻的倒数之和：并联电路中各个元件之间是同时连接的，所以电阻值的倒数相加再取倒数即为总电阻。这是并联电路的一个重要特点。

总结：

串并联电路在实际应用中都具有重要的作用。串联电路有电流相同、电压和电阻分配等特点；并联电路有电压相同、电流分配等特点。在设计电子电路和电器设备时，对串并联电路的特点的理解至关重要，可以根据需要来合理选择并应用。
