2024届全国高考复习物理历年好题专项（电场中的力电综合问题）练习

1．[2023ꞏ湖南长沙雅礼中学一模](多选)如图所示，电子枪产生的电子经过U0＝200 V

的电场加速，进入平行板电容器中央，平行板电容器板长L和板间距离d均为10 cm，距板

右侧D＝10 cm处有一竖直圆筒，圆筒外侧粘有白纸，平行板电容器上所加电压u＝200sin

2πt(V)，圆筒以n＝2 r/s转动，不计电子通过平行板时极板上电压的变化，白纸上涂有感应

材料，电子打到白纸上留下黑色印迹，最后从圆筒上沿轴线方向剪开白纸并展开，由于剪开

白纸的位置不同，得到的图像形状不同，以下图像可能正确的是( )

2．[2023ꞏ福建莆田联考](多选)如图所示，在竖直平面内有水平向左的匀强电场，在匀

强电场中有一根长为L的绝缘细线，细线一端固定在O点，另一端系一质量为m的带电小

球．小球静止时细线与竖直方向成θ角，此时让小球获得初速度且恰能绕O点在竖直平面

内沿逆时针方向做圆周运动，重力加速度为g.下列说法正确的是( )

A．匀强电场的电场强度E＝mg tan θq

B．小球动能的最小值为Ek＝mgL2cos θ

C．小球运动至圆周轨迹的最高点时机械能最小

D．小球从初始位置开始，在竖直平面内运动一周的过程中，其电势能先减小后增大

3．[2022ꞏ全国甲卷](多选)地面上方某区域存在方向水平向右的匀强电场，将一带正电

荷的小球自电场中P点水平向左射出．小球所受的重力和电场力的大小相等，重力势能和

电势能的零点均取在P点．则射出后，( )

A．小球的动能最小时，其电势能最大

B．小球的动能等于初始动能时，其电势能最大

C．小球速度的水平分量和竖直分量大小相等时，其动能最大

D．从射出时刻到小球速度的水平分量为零时，重力做的功等于小球电势能的增加量

4．[2023ꞏ天津三中模拟](多选)如图所示，竖直平面内有半径为R的半圆形光滑绝缘轨

道ABC，A、C连线为水平直径，B点为最低点，圆心处固定一电荷量为＋q1的点电荷．将

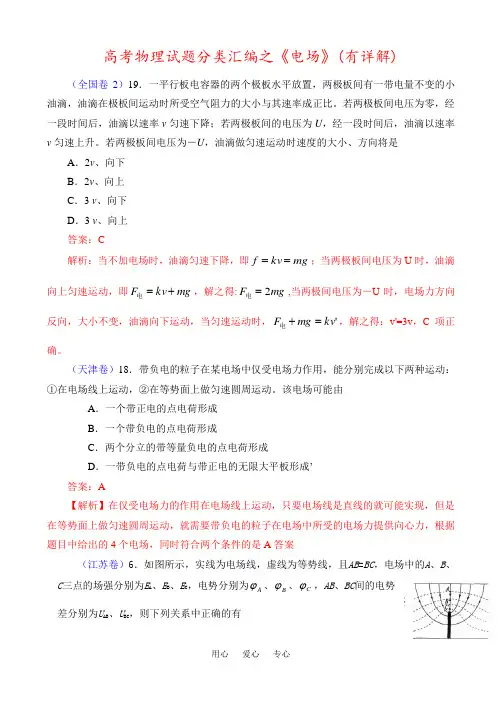

用心 爱心 专心 高考物理试题分类汇编之《电场》(有详解)

（全国卷2）19．一平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比。若两极板间电压为零，经一段时间后，油滴以速率v匀速下降；若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升。若两极板间电压为－U，油滴做匀速运动时速度的大小、方向将是

A．2v、向下

B．2v、向上

C．3 v、向下

D．3 v、向上

答案：C

解析：当不加电场时，油滴匀速下降，即mgkvf；当两极板间电压为U时，油滴向上匀速运动，即mgkvF电，解之得:mgF2电,当两极间电压为－U时，电场力方向反向，大小不变，油滴向下运动，当匀速运动时，'kvmgF电，解之得：v'=3v，C项正确。

（天津卷）18．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。该电场可能由

A．一个带正电的点电荷形成

B．一个带负电的点电荷形成

C．两个分立的带等量负电的点电荷形成

D．一带负电的点电荷与带正电的无限大平板形成’

答案：A

【解析】在仅受电场力的作用在电场线上运动，只要电场线是直线的就可能实现，但是在等势面上做匀速圆周运动，就需要带负电的粒子在电场中所受的电场力提供向心力，根据题目中给出的4个电场，同时符合两个条件的是A答案

（江苏卷）6．如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为A、B、C，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有 用心 爱心 专心 A. A＞B＞C B. EC＞EB＞EA

C. UAB＜UBC D. UAB＝UBC

答案：ABC

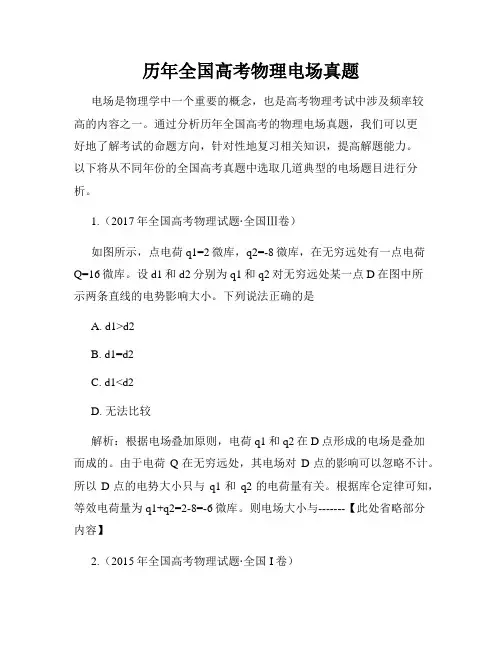

历年全国高考物理电场真题

电场是物理学中一个重要的概念，也是高考物理考试中涉及频率较高的内容之一。通过分析历年全国高考的物理电场真题，我们可以更好地了解考试的命题方向，针对性地复习相关知识，提高解题能力。以下将从不同年份的全国高考真题中选取几道典型的电场题目进行分析。

1.（2017年全国高考物理试题·全国Ⅲ卷）

如图所示，点电荷q1=2微库，q2=-8微库，在无穷远处有一点电荷Q=16微库。设d1和d2分别为q1和q2对无穷远处某一点D在图中所示两条直线的电势影响大小。下列说法正确的是

A. d1>d2

B. d1=d2

C. d1

D. 无法比较

解析：根据电场叠加原则，电荷q1和q2在D点形成的电场是叠加而成的。由于电荷Q在无穷远处，其电场对D点的影响可以忽略不计。所以D点的电势大小只与q1和q2的电荷量有关。根据库仑定律可知，等效电荷量为q1+q2=2-8=-6微库。则电场大小与-------【此处省略部分内容】

2.（2015年全国高考物理试题·全国I卷） 如图所示，在无限大的匀强电场中，有一块绝缘导体平板，其一端接地，另一端与外电源的正极相连。初始时，导体平板（无电荷）与电场的夹角为θ，导体内表面出现负电荷，电场方向不发生改变。以下叙述正确的是

A. 如果导体平板如图①所示连接电源，导体内表面电荷↑，θ增大

B. 如果导体平板如图②所示连接电源，导体内表面电荷↓，θ增大

C. 如果导体平板如图①所示连接电源，导体内表面电荷↓，θ减小

D. 如果导体平板如图②所示连接电源，导体内表面电荷↑，θ减小

解析：由于导体平板与外电源正极相连，根据导体内外电荷分布规则，导体内表面将带负电荷。根据电场分布规律，负电荷在电场中会受力方向与强度都与电场方向相反的电场力。所以只有选项B中的叙述是正确的。导体平板如图②所示连接电源，导体内表面电荷↓，θ增大。这种题型考查了------【此处省略部分内容】

通过对历年全国高考物理电场真题的分析，可以看出考题的命制方式多样，既有考查基础概念的题目，也有考查理解能力和解决问题能力的题目。在备战高考物理考试时，除了要熟练掌握电场基础知识，还要注重理解、应用和梳理不同概念之间的联系，这样才能在考试中游刃有余，取得理想的成绩。希望同学们在复习过程中多做练习，多总结规律，做到知识点的深刻理解和灵活运用，相信一定可以取得优异的成绩。

高考物理考点《带电粒子在交变电场中的运动》真题练习含答案

1．(多选)带电粒子在电场中会受到电场力的作用而进行加速或偏转，从而可以检验带电粒子的性质，某平行板两极间存在一匀强电场，其电压与时间关系如图所示，当t＝0时，在平行板中间由静止释放一个带负电粒子，设带电粒子只受电场力的作用，粒子在运动过程不会碰撞极板，则下列说法中正确的是( )

A．带电粒子做单向的匀变速直线运动

B．4 s末带电粒子回到原出发点

C．0～3 s内，电场力的冲量为零

D．0～3 s内，电场力做的总功为零

答案：CD

解析：作出带电粒子在交变电场中的

v­t图像如图所示，不难发现，3 s末粒子回到了出发点，3 s后重复这样运动，一直做往复运动，并非单向的匀变速直线运动，A、B错误；0～3 s内，对粒子由动量定理得I电场力＝0－0，故0～3 s内电场力的冲量为零，C正确；0～3 s内，对粒子由动能定理得W电场力＝0－0，故0～3 s内电场力做的总功为零，D正确．

2．如图(a)，一平行板电容器两板间的距离为d，在左板内侧附近有一带电量为q质量为m的离子，不计重力，为使离子能在两板间往复振动而不碰到两板，在两板间加上如图(b)所示的交变电压，则此交变电压的周期最大为( )

A．dmqU0 B．2dmqU0 C．4dmqU0 D．d2mqU0

答案：C

解析：假设t＝0时刻左极板的电势高于右极板的电势，根据图(b)可知交变电压的周期为T，根据图像中电压的变化，若一正离子从左极板向右运动，先做T4 的匀加速运动，再做T4 的匀减速运动，到达右极板时速度恰好为零，然后再反向向左做匀加速和匀减速运动，这样左右往复振动，而加速和减速的加速度大小相同，则位移相同，是完全对称的运动，其加速度大小为a＝U0qdm ，设加速阶段的最大速度为v，则有v＝a·T4 ＝U0qdm ·T4

，在速度达到最大或由最大减为零的过程中，由动能定理可得12 qU＝12 mv2，解得T＝4dmqU ，因此为使该离子能在两极间来回振动而不撞在两极板上，则T＜4d mqU ，C项正确．
