法兰基础知识要点

  • 格式：doc
  • 大小：2.08 MB
  • 文档页数：16

法兰基础知识

一、法兰连接：

法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。

二、原理：

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

三、性能：

较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广 。

四、失效形式:

主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

五、法兰剖面图：

六、法兰分类

法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。如下表：

法兰类型型号 法兰类型

PL 板式平焊法兰

SO 带颈平焊法兰

WN 带颈对焊法兰

IF 整体法兰

SW 承插焊法兰

Th 螺纹法兰

PJ/SE 对焊环松套法兰

PJ/RJ 平焊环松套法兰

BL 法兰盖

BL(S) 衬里法兰盖

常见法兰的种类

一、整体法兰

常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

二、螺纹法兰

螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。

三、板式平焊法兰：

焊接形式：板式平焊法兰是把管子插到法兰里去焊接。

四、带颈平焊法兰：

带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

五、对焊带颈法兰：

它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。

六、承插焊法兰

承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。常用于PN≤10.0MPa，DN≤40的管道中。

五、法兰盖

法兰盖也称盲板法兰、盲板。是中间不带孔的法兰，供封住管道堵头用。密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。

六、松套法兰

松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。

法兰连接面

法兰密封面型式和代号（GB/T9112-2000）

密封型式

代号

突面 RF

全平面 FF

凸（凹）面 M（F M）

榫（槽）面 T（G）

环连接面 RJ

法兰压力等级标准

法兰

标准号 密封面

压力等级 常用阀门配套法兰

类型 代号 形式 代号

板式平焊 PL HG20593、JB/T81-94、GB/T9119-2000 突面 RF 0.25～2.5 突面平焊法兰是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等 全平面 FF 0.25～1.6

带颈平焊 SO HG20594、GB/T9116-2000 突面 RF 0.6～4.0

突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式 凹凸面 MFM 1.0～4.0

榫槽面 TG 1.0～4.0

全平面 FF 0.6～1.6

带颈对焊 WN HG20595、JB/T82-94、GH/T9115-2000 突面 RF 1.0～25.0

PN4.0-PN10.0MPa的阀门通常配用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用对夹式连接的蝶阀及止回阀。 凹凸面 MFM 1.0～16.0

榫槽面 TG 1.0～16.0

环连接面 RJ 6.3～25.0

全平面 FF 1.0～1.6

整体法兰 IF IF HG20596、JB/T79-94、GB/T9113-2000 突面 RF 0.6～25.0

阀门上的整体法兰一般PN≤2.5为突面，PN≥4.0为凹面，PN≥16.0为环连接面，但也有厂家PN10.0MPa采用环连接面PN16.0MPa采用凹面注PN2.5MPa的氨用阀门采用 凹凸面 MFM 1.0～16.0

榫槽面 TG 1.0～16.0

环连接面 RJ 0.6～25.0

全平面 FF 1.0～1.6

承插焊 SW HG20597、GB/T9114-2000 突面 RF 1.0～10.0

近年来引进的石油人工装置中普遍使用的结构形式。 凹凸面 MFM 1.0～10.0

榫槽面 TG 1.0～10.0

螺纹法兰 TH HG20598、GB/T9114-2000 突面 RF 0.6～4.0 在工程建设中比较常用，安装方便不需焊接，适用DN10-DN150。 全平面 FF 0.6～1.6 对焊环松套 PJ/SE HG20599、JB/T84-94、GB/T9120-2000 突面 RF 0.6～4.0

适用腐蚀性介质的管道系统。

平焊环松套 PJ/SE PJ/RJ

HG20600、JB/T83-94、GB/T9121-2000 突面 RF 0.6～1.6

凹凸面 MFM 1.0～1.6

榫槽面 TG 1.0～1.6

法兰盖 BL HG20601、JB/T84-94、GB/T9123-2000 突面 RF 0.25～25.0

用于管道端部或作封头用。 凹凸面 MFM 1.0～16.0

榫槽面 TG 1.0～16.0

环连接面 RJ 6.3～25.0

全平面 FF 0.25～1.6

法兰尺寸

英制 公称

直径 配套管

子外径 法 兰 配套法兰螺栓 法兰理论重量

法兰外圆直径 螺栓孔中心圆直径 连接凸面部分直径 连接凸面部分高度 法兰厚度 螺栓孔直径 螺栓孔数量 单头螺栓 双头螺栓 法兰理论重量

英寸 DN D0 D D1 D2 f b d z ㎏

1/2" DN15 18 95 65 45 2 12 14 4 M12×40 M12×60 0.5

3/4" DN20 25 105 75 55 2 14 14 4 M12×50 M12×60 0.748

1" DN25 32 115 85 65 2 14 14 4 M12×50 M12×60 0.890

1 1/4" DN32 38 135 100 78 2 16 18 4 M16×60 M16×70 1.400

1 1/2" DN40 45 145 110 85 3 18 18 4 M16×60 M16×80 1.710

2" DN50 57 160 125 125 100 3 18 4 M16×60 M16×80 2.090

2 1/2" DN65 76 180 145 120 3 18 18 4 M16×60 M16×80 2.840

3" DN80 89 195 160 135 3 20 18 4 M16×60 M16×80 3.240

4" DN100 108 215 180 155 3 20 18 8 M16×70 M16×90 4.010

5" DN125 133 245 210 185 3 22 18 8 M16×70 M16×90 5.400

6" DN150 159 280 240 210 3 24 23 8 M20×80 M20×100 6.120

8" DN200 219 335 295 265 3 24 23 8 M20×80 M20×100 8.240 10" DN250 273 390 350 320 3 26 23 12 M20×80 M20×100 10.700

12" DN300 326 440 400 366 4 28 23 12 M20×80 M20×100 12.900

14" DN350 377 600 460 428 4 28 23 16 M20×80 M20×100 15.900

16" DN400 426 565 515 482 4 30 25 16 M22×90 M22×110 21.800

18" DN450 478 615 565 532 4 30 25 20 M22×90 M20×110 24.400

20" DN500 529 670 620 585 4 32 25 20 M22×90 M22×120 27.700

24" DN600 630 780 725 685 5 36 30 20 M27×110 M27×130 39.400

28" DN700 720 895 840 800 5 36 30 24 65.000

32" DN800 820 1010 950 905 5 38 34 24 77.000

36" DN900 920 1110 1050 1005 5 42 34 28 86.000

40" DN1000 1020 1220 1160 1115 5 44 34 28 106.000

48" DN1200 1220 1450 1380 1325 5 48 41 32 155.000

56" DN1400 1420 1675 1590 1525 5 54 48 36 221.000

64" DN1600 1620 1915 1820 1750 5 62 54 40 335.000

72" DN1800 1820 2115 2020 1950 5 66 54 44 399.000

80" DN2000 2020 2325 2230 2160 5 72 54 46 505.000

合集下载

法兰基础知识汇总

法兰基础知识汇总

一、什么是活套法兰，活套法兰用在什么地方和什么管件中？

活套法兰即是可以活动的法兰片,一般是配套在给排水配件上(伸缩节上最常见)，厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。

二、法兰是怎么和管道连在一起的 焊在什么部位？

法兰分类很多。一般用有平法兰、对焊法兰(长颈法兰)、活套法兰等 。平焊法兰用于中低压，采用插焊，两边焊接，焊接深度距法兰密封面2-5mm， 对焊法兰直接对焊就可以，活套法兰螺栓连接无需焊接。

三、法兰式是什么意思？

法兰是一个链接件，用来连接阀门与管道，就是阀门在和管道连接的时候连接处是通过螺栓连接的，因此阀门两个端面带有N个均布螺栓孔就是法兰式。

1、法兰：法兰是flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如管子的一端或两端带凸缘，凸缘上头有几个通孔，以便安装螺丝，有的轴承外圈带有凸缘，这个凸缘可以有孔，也可以不带孔，只作挡边定位用。

2、法兰式:阀门与管道或机器设备的连接采用的是法兰连接,即通称这种连接方式为法兰式。

四、什么是法兰？

法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。在管道工程中，法兰主要用于管道的连接。在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公 斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门，在和管道连接时，这些 器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰”，如通风管道的连 接，这一类零件可以称为“法兰类零件”。但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫“法兰类零件”。比较小型的如阀门等，可以 叫“法兰类零件”。

五、法兰是怎样一种连接方式？

法兰连接是管道施工的重要连接方式。

法兰基础知识

法兰基础知识

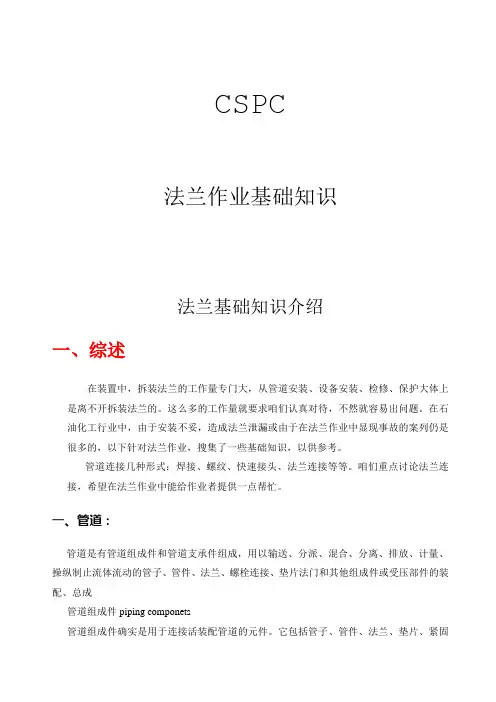

CSPC
