回填灌浆施工方案

第 1 页 共 10 页 引水隧洞回填、固结及接触灌浆施工方案

4.3.3.5 引水隧洞回填、固结灌浆

★1#、2#隧洞长334m，洞径1.7m；3#隧洞长475.2m,洞径3.2m。隧洞洞顶120°范围进行回填灌浆；全断面进行固结灌浆。固结灌浆因围岩类别的不同而灌浆形式也不同,固结灌浆有关参数见下表的灌浆形式图。

★由于隧洞洞径较小，因此，不必搭设灌浆平台，直接采用岩石电钻造孔，灌浆设备运至洞内安装进行施工，浆液来源于洞口制浆系统。

主要钻孔灌浆工程量统计表

部 位 回填灌浆() 固结灌浆(m)

1#洞 2#洞 3#洞 1#洞 2#洞344.34 3#洞

洞身段 958.4 958.4 2151.8 2853.7 2853.7 3057.8

1#、2#引水隧洞参数表

3#引水隧洞参数表

桩 号 0+000 0+97.74 0+196.62 0+ 362 0+475.2

部位

洞 身 平 段 下斜段 下平段

坡度 i = 0 i = 0.455 i = 0 桩号 0+000 0+152 0+266.94 0+333.94 0+372.6

部位

洞 身 平 段 下斜段 明管段

坡度 i = 0 i = 1% i = 0

围岩类型 Ⅲ类 Ⅳ类 Ⅴ类

灌浆形式 A型 B型 第 2 页 共 10 页 围岩类型 Ⅲ 类 Ⅳ、Ⅴ类

灌浆形式 C型 D型 E型

A 型固结灌浆

C 型固结灌浆 B 型固结灌浆

D 型固结灌浆 E 型固结灌浆

第 3 页 共 10 页

固结灌浆形式参数表

灌浆

形式 孔深

（米） 排距

（米） 每断面孔

数（个）

A 型 2 3 6

B型 3 2 8

C型 2 3 6

D型 2 3 6

E型 3 2 8

（1）水、电及制浆系统的布置

_水电利用总体布局的水电线路,就近搭接。考虑总用电量200KW。_采用分散供水、供电，集中供浆和分散供浆方式相结合。在隧洞口附近布置1 个固定制浆平台，制浆平台面积均为50。制浆系统的具体位置要尽量避开干扰，制浆系统安放输浆机一台、高速制浆机一台、1 和0.2 搅拌桶各一台。输浆管采用Dg40 铁管，从制浆站连接到各用浆点，可制浆站沿各洞口进入。制浆站制备水灰比为0.5：1 的纯水泥浆液，输送浆液流速应为1.4m/s～2.0m/s，各灌浆地点应测定来浆密度，并根据各灌浆点的不同需要调制使用。浆液温度应保持在5℃～40℃。制浆站的制浆能力应满足灌浆进度高峰期用浆需要。

引水隧洞回填灌浆施工方案

施工

灌浆施工分为两个阶段，先进行Ⅰ序孔的灌注，再进行Ⅱ序孔的灌注。在灌注过程中，要注意控制灌浆压力和流量，确保灌浆均匀充实，避免出现空洞和裂缝。对于空隙较大的部位，采用水泥砂浆进行灌注，但掺砂量不得超过水泥重量的200%。

5、质量控制

在施工过程中，要对灌浆材料、灌浆孔径、灌浆压力、灌浆流量等进行严格控制，确保施工质量符合设计要求。同时，要对灌浆后的效果进行检查，如发现问题及时进行修补和改进，确保引水隧洞的安全运行。

点和方法

在回填灌浆的施工过程中，质量控制点包括钻孔精度、灌浆材料的质量和全过程的质量管理。为了确保质量，必须采取以下质量控制方法：

首先，在钻孔前必须进行测量放线，钻孔结束后必须经验收合格才能进行下一步操作。其次，灌浆材料必须满足规范要求，并有质量检验合格证书。设备也必须完好，满足施工要求。

在施工过程中，技术和质量人员必须跟班作业，检查和指导施工，并及时处理问题。同时，必须严格按照施工程序和技术参数进行施工，并做好施工记录，总结施工经验，用于指导施工。

质量检查将在该单元灌浆结束7天后进行。检查孔将布置在脱空较大、串浆孔集中以及灌浆情况异常的部位，数量为灌浆孔总数的5%。采用钻孔方法进行质量检查，注入水灰比2：1的浆液，在规定的压力下，初始10分钟内注入量不超过10L即为合格。

最后，在灌浆孔和检查孔完成灌浆和检查后，必须清除孔内污物，并采用浓浆或砂浆将全孔封堵密实和抹平，露出衬砌混凝土表面的预埋管割除。

在开展每一道工序之前，必须进行技术交底，以确保技术指导能够得到充分的实施。同时，现场质检员必须对每一道工序进行质量检查，只有通过检查并合格后才能进入下一道工序。在质量检查方面，实行“一票否决制”，以确保质量控制的有效性。此外，还需要加强施工现场的质量控制，以确保施工的安全和文明。

引水隧洞回填、固结灌浆施工方案

XXX迖岱水电站工程（合同编号：XXX）引水隧洞回填、固结灌浆施工方案

批准：

审核：

编制：

中国xxxxx水电站工程施工项目部

XXX一三年五月七日

目录

1.概况

2.主要工程量

3.施工布置

4.主要施工方案

1.概况 本工程位于XXXXX省XXXXX市，是一座大型水电站工程。其中引水隧洞回填、固结灌浆施工是本工程的重要组成部分。

2.主要工程量

本工程的主要工程量包括引水隧洞回填、固结灌浆等。其中，引水隧洞回填工程量为XXXXX立方米，固结灌浆工程量为XXXXX立方米。

3.施工布置

本工程的施工布置是按照工程设计和施工方案进行的。施工队伍按照规划进行分组，分别负责不同的施工任务。施工现场按照安全生产的要求进行设置，并配备了必要的施工设备和工具。

4.主要施工方案

4.1 施工程序

引水隧洞回填、固结灌浆的施工程序主要包括以下几个步骤：

1）清理隧洞内部； 2）进行钻孔；

3）注入灌浆材料；

4）固结材料硬化后进行回填。

4.2 造孔

造孔是引水隧洞回填、固结灌浆的关键步骤之一。在造孔过程中，需要严格按照设计要求进行操作，确保孔洞的质量和稳定性。同时，还需要注意安全生产，防止发生意外事故。

以上是关于XXX迖岱水电站工程引水隧洞回填、固结灌浆施工方案的简要介绍。我们将按照施工方案，认真负责地完成本工程的施工任务。

4.3 洗孔

在洗孔前，应将孔口处的泥土清除干净，以免影响洗孔效果。然后，将水管插入孔内，通过水流冲刷孔壁，将孔内泥土冲洗出来。洗孔过程中，应注意调整水流大小和方向，避免对孔壁造成损伤。

4.4 压水试验

压水试验是为了检测灌浆后的孔道是否存在渗水现象。首先，将水泵接入孔道，将孔道内的水排出。然后，关闭水泵，观察孔道内是否出现渗水现象。如有渗水，则需要重新进行灌浆处理。

4.5 灌浆

灌浆是指将灌浆材料注入孔道，填充孔道内的空隙。在灌浆前，应先将孔道清理干净，并且根据孔道的深度和直径，选择合适的灌浆材料和灌浆压力。在灌浆过程中，应注意控制灌浆速度和压力，确保灌浆均匀。

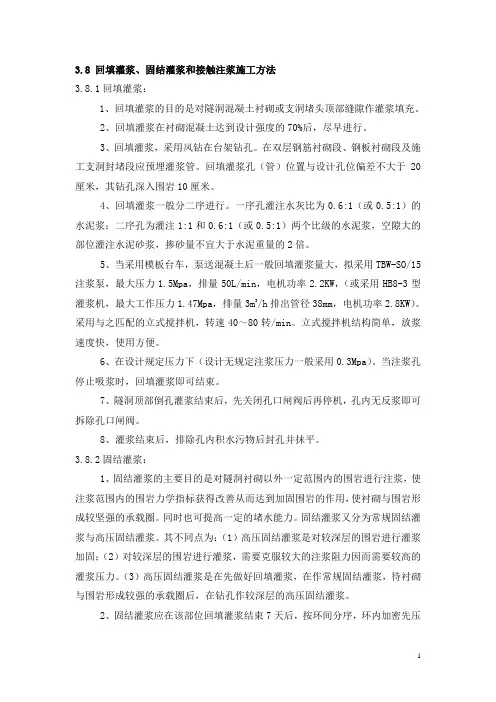

1 3.8 回填灌浆、固结灌浆和接触注浆施工方法

3.8.1回填灌浆：

1、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。

2、回填灌浆在衬砌混凝土达到设计强度的70%后，尽早进行。

3、回填灌浆，采用风钻在台架钻孔。在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。回填灌浆孔（管）位置与设计孔位偏差不大于20厘米，其钻孔深入围岩10厘米。

4、回填灌浆一般分二序进行。一序孔灌注水灰比为0.6:1（或0.5:1）的水泥浆；二序孔为灌注1:1和0.6:1（或0.5:1）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的2倍。

5、当采用模板台车，泵送混凝土后一般回填灌浆量大，拟采用TBW-SO/15注浆泵，最大压力1.5Mpa，排量50L/min，电机功率2.2KW，（或采用HB8-3型灌浆机，最大工作压力1.47Mpa，排量3m3/h排出管径38mm，电机功率2.8KW）。采用与之匹配的立式搅拌机，转速40～80转/min。立式搅拌机结构简单，放浆速度快，使用方便。

6、在设计规定压力下（设计无规定注浆压力一般采用0.3Mpa）。当注浆孔停止吸浆时，回填灌浆即可结束。

7、隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。

8、灌浆结束后，排除孔内积水污物后封孔并抹平。

3.8.2固结灌浆：

1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。
