LTE承载网解决方案

华为高可用性NGN承载网解决方案

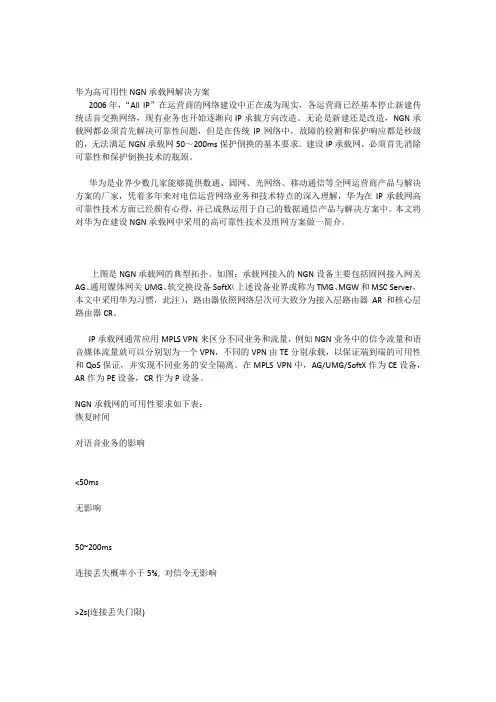

2006年，“All IP”在运营商的网络建设中正在成为现实，各运营商已经基本停止新建传统话音交换网络，现有业务也开始逐渐向IP承载方向改造。无论是新建还是改造，NGN承载网都必须首先解决可靠性问题，但是在传统IP网络中，故障的检测和保护响应都是秒级的，无法满足NGN承载网50～200ms保护倒换的基本要求。建设IP承载网，必须首先消除可靠性和保护倒换技术的瓶颈。

华为是业界少数几家能够提供数通、固网、光网络、移动通信等全网运营商产品与解决方案的厂家，凭着多年来对电信运营网络业务和技术特点的深入理解，华为在IP承载网高可靠性技术方面已经颇有心得，并已成熟运用于自己的数据通信产品与解决方案中。本文将对华为在建设NGN承载网中采用的高可靠性技术及组网方案做一简介。

上图是NGN承载网的典型拓扑。如图：承载网接入的NGN设备主要包括固网接入网关AG、通用媒体网关UMG、软交换设备SoftX（上述设备业界或称为TMG、MGW和MSC Server，本文中采用华为习惯，此注），路由器依照网络层次可大致分为接入层路由器AR和核心层路由器CR。

IP承载网通常应用MPLS VPN来区分不同业务和流量，例如NGN业务中的信令流量和语音媒体流量就可以分别划为一个VPN，不同的VPN由TE分别承载，以保证端到端的可用性和QoS保证，并实现不同业务的安全隔离。在MPLS VPN中，AG/UMG/SoftX作为CE设备，AR作为PE设备，CR作为P设备。

NGN承载网的可用性要求如下表：

恢复时间

对语音业务的影响

<50ms

无影响

50~200ms

连接丢失概率小于5%, 对信令无影响

>2s(连接丢失门限)

语音会话和专线连接中断

实现可用性的前提是能够快速检测到故障。故障检测技术可以分为链路检测技术和网络检测技术两大类。

强　移动通信业回顾与展望”专题；ｉ　

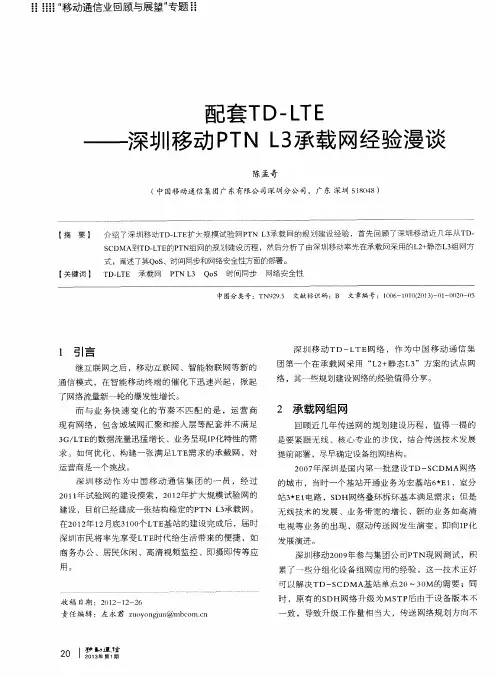

配套Ｔ　Ｄ—ＬＴ　Ｅ　深±Ｊｌ　Ｉ移动Ｐ　Ｔ　Ｎ　Ｌ　３承载网经验漫谈　陈孟奇　（中国移动通信集团广东有限公司深圳分公司，广东深圳５１８０４８）　【摘要】　【关键词】　介绍了深圳移动ＴＤ—ＬＴＥ扩大规模试验网ＰＴＮ　Ｌ３承载网的规划建设经验，首先回顾了深圳移动近几年从ＴＤ—　ＳＣＤＭＡ￣ＪＴＤ—ＬＴＥ的ＰＴＮ组网的规　ｌ建设历程，然后分析了由深圳移动率先在承载网采用ｆｌ，￣Ｌ２＋静态Ｌ３组网方　式，阐述了其ＱｏＳ、时间同步和网络安全性方面的部署。　ＴＤ—ＬＴＥ承载网ＰＴＮ　Ｌ３　ＱｏＳ　时间同步　网络安全性　Ｐ图分类号：ＴＮ９２９．５　文献标识码：Ｂ　文章编号：１００６—１（１１０（２０１３）一０１—００２０—０５　ｌ引言　继互联网之后，移动互联网、智能物联网等新的　通信模式，在智能移动终端的催化下迅速兴起，掀起　了网络流量新一轮的爆发性增长。　而与业务快速变化的节奏不匹配的是，运营商　现有网络，包含城域网汇聚和接人层等配套并不满足　３Ｇ／ＬＴＥ的数据流量迅猛增长、业务呈现ＩＰ化特性的需　求。如何优化、构建一张满足ＬＴＥ需求的承载网，对　运营商是一个挑战。　深圳移动作为中国移动通信集团的一员，经过　２０１　１年试验网的建设摸索，２０１２年扩大规模试验网的　建设，目前已经建成一张结构稳定的ＰＴＮ　Ｌ３承载网。　在２０１２年１２月底３１００个ＬＴＥ基站的建设完成后，届时　深圳市民将率先享受ＬＴＥ时代给生活带来的便捷，如　商务办公、居民休闲、高清视频监控、即摄即传等应　用。　收稿日期：２（１１２—１２—２６　责任编辑：左永君ｚｕｏｙｏｎ￣ｕｎ＠ｎｌｂｃｏｍ．ｃｎ　，），、１秒　遗信　ｚＵ　ｌ　２０１３年第１期　深圳移动ＴＤ—ＬＴＥ网络，作为中国移动通信集　团第一个在承载网采用“Ｌ２＋静态Ｌ３”方案的试点网　络，其一些规划建设网络的经验值得分享。　２承载网组网　回顾近几年传送网的规划建设历程，值得一提的　是要紧跟无线、核心专业的步伐，结合传送技术发展　提前部署，尽旱确定设备组网结构。　２００７年深圳是国内第一批建设ＴＤ—ＳＣＤＭＡ网络　的城市，当时一个基站开通业务为宏基站６＂Ｅ１、室分　站３＂Ｅ１电路，ＳＤＨ网络叠环拆环基本满足需求；但是　无线技术的发展、业务带宽的增长、新的业务如高清　电视等业务的出现，驱动传送网发生演变，即向ＩＰ化　发展演进。　深圳移动２００９年参与集团公司ＰＴＮ现网测试，积　累了一些分组化设备组网应用的经验，这一技术正好　可以解决ＴＤ—ＳＣＤＭＡ基站单点２Ｏ～３０Ｍ的需要；同　时，原有的ＳＤＨ网络升级为ＭＳＴＰ后由于设备版本不　一

应用研究　ＬＴＥ承载网络的解决方案研究　王睿　（重庆邮电大学通信新技术应用研究所重庆４０００６５）　ｌ戴字技术　ｆ　。　

摘要：简要介绍了ＬＴＥ的承载需求，提出两种ＰＴＮ承载ＬＴＮ的解决方案，即ＰＴＮ＋ＣＥ解决方案和ＰＴＮ端到端解决方案，并对其进行了分析　和对比。　关键词：ＬＴＥ　ＰＴＮ承载ＬＴＥ　ＰＴＮ＋ＣＥ　ＰＴＮ端到端　中图分类号：ＴＮ９２９．５　文献标识码：Ａ　文章编号：１００７—９４１６（２０１３）０２—００６８—０３　１引言　ＬＴＥ（长期演进）被称为３．９Ｇ，是一种从３Ｇ向４Ｇ演进的主流技　术，最早是在２００４年３ＧＰＰ的多伦多会议上被提出的，它将带动现有　移动网络进入移动宽带时代。和传统的２Ｇ／３Ｇ网络相比，ＬＴＥ具有：　全ＩＰ、高带宽、扁平化的特点，对ＱｏＳ（Ｊ］￣务质量）、网络安全及保护、　同步、接口支持的种类有了更高更严格的要求，所以这些特点对承　载网产生一些新的需求，引起承载网做出相应的变化，从而保证业　务的正常传输。　２　ＬＴＥ的承载需求　２．１接口需求　ＬＴＥ中有两个重要的接口：Ｓ１和Ｘ２接口，他们均是基于ＩＰ寻　址，多点之间的连接需引Ｌ２－ＶＰＮ或Ｌ３一ＶＰＮ技术。和ＵＭＴＳ相比，　Ｘ２和Ｉｕｒ接口类似，Ｓｌ和ｌｕ接口类似，不过均有比较大的简化以及功　能上的改变。　Ｓ１接口是ｅＮｏｄｅＢ（基站）与ＳＧＷ／ＭＭＥ间的业务接口，又可细　分为Ｓ１一ＭＭＥ（Ｓ１－Ｃ）和Ｓ１－Ｕ接口，实现负载分担和冗余保护，提　供可靠、灵活的网络对接保护方案。Ｓ１－ＭＭＥ承载控制面板数据，连　接ｅＮｏｄｅＢ和ＭＭＥ；Ｓ卜Ｕ承载用户面数据，连接ｅＮｏｄｅＢ和ＳＧＷ。在　Ｅ—ＵＴＲＡＮ中还引入了Ｓｌ－ｆｌｅｘ技术，即若干组ＭＭＥ／Ｓ—ＧＷ组成　组成资源池（Ｐｏｏ１），提供容灾备份功能，ｓ１电路可归属到池内的不同　的ＭＭＥ／Ｓ－ＧＷ。　Ｘ２接口应用于相邻ｅＮｏｄｅＢ之间，主要功能是支持ＬＴＥ—　ＡＣＴＩＶＥ状态下的ＵＥ的移动性及无线资源管理，如小区间的负　载均衡、干扰协调、交互和移动性管理、降低时延、提高网络性　能等。Ｘ２几口在它的接人层形成Ｍｅｓｈ网络架构，需要承载网的　支持。　所以Ｓ１和Ｘ２接口需要ＬＴＥ的承载网具备Ｌ３的功能，在核心、汇　聚层加载Ｌ３功能是最实际也最合适的解决方案。　２．２承载时延需求　和传统３Ｇ网络相比，ＬＴＥ对传输质量尤其是时延、抖动等指标　提出了更高的要求。特别对时延指标要求较高。　Ｓ１接口：业务体验端到端时延要小于２５ｍｓ，３ＧＰＰ定义中则　是时延小于１０ｍｓ，而理想状态是时延小于５ｍｓ；而Ｓ１一Ｕ接口的　传输时延要小于５ｍｓ，其带宽超过总带宽的９０％。Ｓ１一ＭＭＥ．￣０为　１００ｍｓ。　Ｘ２接口：业务移动性时延５０ｍｓｇ０　１００ｍｓ，３ＧＰＰ定义中时延小　于２０ｍｓ，理想状态中时延小于１０ｍｓ。　由此可以看出，ＬＴＥ的承载网对于Ｓｌ接口的承载时延要求更加　严格，必须能够达到电信级的承载水平。　２．３网络同步需求和Ｑｏｓ需求　时间同步方面，ＬＴＥ要求的精度较高为４ｐ．ｓ，但由于受到频点影　响，相比起传统的２Ｇ／３Ｇ，其覆盖能力上要弱，所以需要建设和部署　更多的基站来弥补覆盖的不足。两种地面传送技术：时间同步上采　用１５８８ｖ２技术、频率同步上采用以太网技术，这两种地面传送技术　适合于ＬＴＥ承载网络设备需求和功能，也使成本降低。　ＱｏＳ需求方面，将业务质量识别分成九类，主要是根据ＬＴＥ不　同的报文时延和优先级。其中有两个需求比较关键，分别是：一、在　发生拥塞时，保证重要基站（如政府机关、医院、军事基地等）业务可　用；二、高等级的业务的优先转发保障。所以，承载网为保持重要基　站可用，必须支持层次化ＱｏＳ处理能力，具有对不同基站、不同业务　执行层次化的队列的调度能力。　３　ＬＴＥ承载方式研究　ＬＴＥＲ￣承载网需求的特点是：网络规模大、支持Ｌ３功能、高带　宽、高可靠性、统一承载的要求（２Ｇ／３Ｇ／ＬＴＥ）、低延时。由此可见，　基于ＳＤＨ／ＭＳＴＰ技术的城域传送网难以满足ＬＴＥ的承载需求。解　决方案的技术选择主要包括四个：Ｎａｔｉｖｅ　ＩＰ、Ｎａｔｉｖｅ　ＥＴＨ、Ｌ２－　ＶＰＮ、Ｌ３一ＶＰＮ。　Ｎａｔｉｖｅ　Ｅｔｈ和Ｎａｔｉｖｅ　ＩＰ的方式，在ＬＴＥ网络安全性和可维护　性方面难以满足要求；Ｌ　３一ＶＰＮ不适合大规模部署，因为它到　ｅＮｏｄｅＢ的建设和维护成本比较高。Ｌ２一ＶＰＮ仅适合小规模的ＬＴＥ网　络，因为它ｇｌＪｅＮｏｄｅＢ缺乏业务调度的灵活性。　所以ＬＴＥ承载的主流技术方案是在接入层和汇聚层采用Ｌ２一　ＶＰＮ，在核心层采用Ｌ３一ＶＰＮ的方式，满足业务灵活调度，同时也保　证业务的安全性以及网络的可维护性，这也是当前ＬＴＥ承载的主流　技术方案。根据核心层支持Ｌ３功能的方式不同，ＬＴＥ承载的解决方　案又可以分为两种：ＰＴＮ＋ＣＥ（客户边缘路由器）解决方案；ＰＴＮ端　到端解决方案。　３．１　ＰＴＮ＋ＣＥ解决方案　此解决方案在核心层采用路由器组成的ＩＰ专网进行Ｌ３一ＶＰＮ　的转发，接入汇聚层Ｅ－ｌｉｎｅ（是Ｓ１／Ｘ２）在核心节点终结，以Ｌ２方式和　核心节点路由器对接，路由器启用Ｌ３一ＶＰＮ，实现Ｓ１／Ｘ２基于目的　地址的路由转发，如图ｌ所示。　作者简介：王睿（１９８７．２），性别：男，学历：在读硕士，职称：学生，研究方向：通信。

宁彦增（LTE中常见问题及解决办法）

河北瀚海通讯技术股份公司

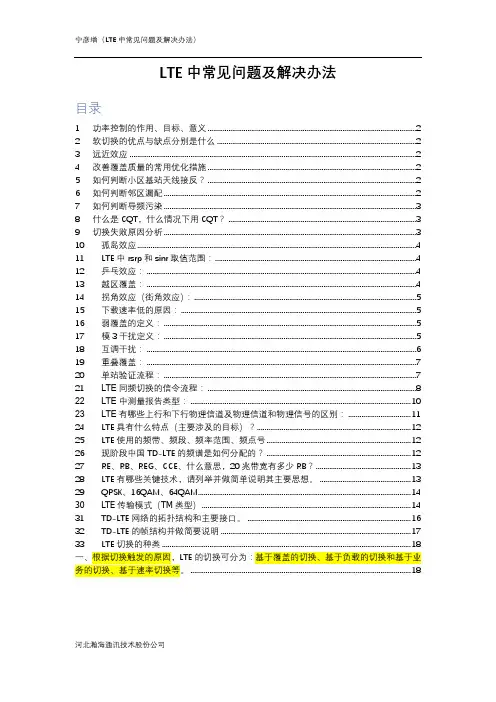

LTE中常见问题及解决办法
