当前位置：文档之家 › 螺栓的材料选择

螺栓的材料选择

  • 格式：doc
  • 大小：54.50 KB
  • 文档页数：2

说到螺栓的材料，可能在有特殊用途的时候必须考虑螺栓的硬度、强度等。在选择螺栓的时候是要考虑材料问题的。目前市场上的螺栓标准件材料主要有碳钢螺栓、不锈钢螺栓、铜螺栓三种材料。

（一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。）2、中碳钢0.25%0.45%。目前市场上基本没使用 4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。（二）不锈钢。性能等级：45，50，60，70，80主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。18%Cr镦锻性较好，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按级别主要分SUS302、SUS304、SUS316。（三）铜。常用材料为黄铜…锌铜合金。市场上主要用H62、H65、H68铜做标准件。

（1).普通螺栓和螺钉可划分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12、等十个级别，各级抗拉强度及维氏硬度见表。螺栓和螺钉的抗拉强度及维氏硬度表

性能等级 3.6 4.6 4.8 5.6 5.8 6.8 8.8 9.8 10.9 12

M16

抗拉强度

(N/mm2) 公称 300 400 400 500 500 600 800 800 900 1000 12

Min 330 400 420 500 520 600 800 830 900 1040

12

维氏硬度 Hvmax

220 200 220 220 220 250 300 336 360 382 434

（2).钢结构用螺栓、螺柱一般用低碳钢、中碳钢、低合金钢制造，其适用钢材参考表见表。普通螺体、螺柱适用钢材参考表

性能等级 材料和热处理 化学成分％ 最低回火

温度

0C

C P S

min max max max

3.6 低碳钢 － 0.20 0.05 0.06 －

4.6 低碳钢或中碳钢 － 0.55 0.05 0.06 －

4.8

5.6 低碳钢或中碳钢 － 0.55 0.05 0.06 － 5.8

6.8

8.8 低碳合金钢(如硼或锰或铬)淬火并回火 0.15 0.35 0.04 0.05 425

8.8 中碳钢，淬火并回火 0.25 0.55 0.04 0.05 450

9.8 低碳合金钢(如硼或锰或铬)淬火并回火 0.15 0.35 0.04 0.05 410

9.8 中碳钢，淬火并回火 0.25 0.55 0.04 0.05 410

10.9 低碳合金钢(如硼或锰或铬)淬火并回火 0.15 0.35 0.04 0.05 340

10.9 或中碳钢，淬火并回火 0.25 0.55 0.04 0.05 425

或低、中碳合金钢(如硼或锰或铬) 淬火并回火 0.20 0.55 0.05

或合金钢 0.20 0.55 0.035 0.035

12.9 合金钢 0.20 0.50 0.035 0.035 380

4.8级和8.8级是指螺栓的性能等级，它与螺栓的材料没有关系，

4.8级的定义为：4代表4*100=400MPa，指螺栓的抗拉强度为400MPa，.8为屈强比值为0.8，公称屈服强度达400×0.8=320MPa

8.8级螺栓的性能为：抗拉强度=800MPa，屈服强度=800*0.8=640MPa，

所以，跟螺栓材料没有关系，不管你用什么样的材料，只要性能满足就可以了

至于区分的话，一般4.8级的螺栓是镀锌的，所以一般是发亮的银色，8.8级是发蓝处理（又叫氧化处理）的，表面是黑色的

另一种区别是，一般在螺栓的六角头部都写着是4.8或8.8字样，但是也有一些小厂生产的螺栓是不写的

合集下载

母排连接螺栓要求 标准

母排连接螺栓要求 标准

母排连接螺栓要求 标准

母排连接螺栓的要求标准包括以下几点：

1. 材料：母排连接螺栓的材料应符合国家标准GB3098-2008，包括各种材质的普通螺栓、紧定螺栓、高强度紧定螺栓等。实际应用中，常见的材料主要包括碳钢、合金钢、不锈钢等。同时，为确保连接的可靠性和稳定性，材料必须经过相应的检测和认证。

2. 紧固方法：母排连接螺栓的紧固方法有两种，分别是手动紧固和电动紧固。手动紧固时，应使用扭力扳手而非普通扳手，以确保紧固力矩的准确性。在紧固过程中，要轻轻拧紧螺栓，避免将其完全拧紧。完成紧固后，应反复检查母排连接螺栓是否仍保持紧固状态，避免出现松动现象。电动紧固时，应使用定扭矩电动扳手，并根据设备的要求设置紧固扭矩。

这些是母排连接螺栓的主要要求和标准，具体细节可能会因应用场景和设备类型的不同而有所差异。在实际操作中，应严格按照相关规定和标准进行，以确保安全和稳定。

螺栓的材料

螺栓的材料

螺栓的材料

螺栓是一种常见的连接零件，用于连接机械设备或结构的紧固件。螺栓的材料选择至关重要，直接关系到螺栓的强度、耐腐蚀性和使用寿命。下面将介绍几种常见的螺栓材料。

1. 碳钢螺栓：碳钢螺栓是最常见的材料，价格相对较低，适用于一般负荷和温度条件下的连接。碳钢螺栓主要包括8.8级、10.9级和12.9级，数字表示该级别的螺栓抗拉强度的倍数，例如8.8级螺栓的抗拉强度为8倍。

2. 不锈钢螺栓：不锈钢螺栓具有良好的抗腐蚀性能，可用于在潮湿环境或要求抗腐蚀的场合。常见的不锈钢材料有304和316。304不锈钢螺栓适用于一般的室内环境，而316不锈钢螺栓适用于海洋环境等更严酷的腐蚀环境。

3. 合金钢螺栓：合金钢螺栓具有更高的抗拉强度和耐腐蚀性能，适用于高负荷和高温环境。例如，12CrMoV合金钢螺栓常用于高温和高压条件下的连接，其抗拉强度远高于普通的碳钢螺栓。

4. 钛合金螺栓：钛合金螺栓是一种重量轻、高强度、耐腐蚀的材料，常用于航空航天等高科技领域。钛合金螺栓价格较高，适用于对重量和耐腐蚀性有严格要求的场合。

除了上述材料外，还有一些特殊材料的螺栓，例如镍合金螺栓、铝合金螺栓等，它们具有特殊的性能或特定的应用场景。在选择螺栓材料时，需要根据实际使用条件和要求进行综合考虑，权衡其强度、耐腐蚀性和成本等因素，以确保螺栓的性能和可靠性。

螺栓材料介绍

螺栓材料介绍

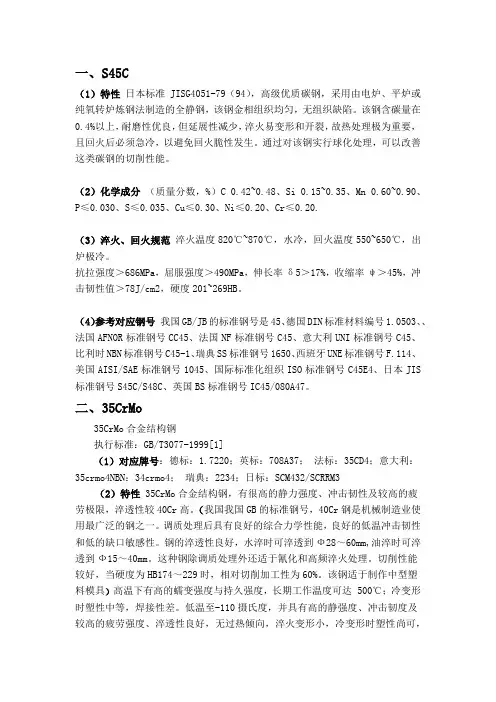

一、S45C

（1）特性 日本标准JISG4051-79（94），高级优质碳钢，采用由电炉、平炉或纯氧转炉炼钢法制造的全静钢，该钢金相组织均匀，无组织缺陷。该钢含碳量在0.4%以上，耐磨性优良，但延展性减少，淬火易变形和开裂，故热处理极为重要，且回火后必须急冷，以避免回火脆性发生。通过对该钢实行球化处理，可以改善这类碳钢的切削性能。

（2）化学成分 （质量分数，%）C 0.42~0.48、Si 0.15~0.35、Mn 0.60~0.90、P≤0.030、S≤0.035、Cu≤0.30、Ni≤0.20、Cr≤0.20.

（3）淬火、回火规范 淬火温度820℃~870℃，水冷，回火温度550~650℃，出炉极冷。

抗拉强度＞686MPa，屈服强度＞490MPa，伸长率δ5＞17%，收缩率ψ＞45%，冲击韧性值＞78J/cm2，硬度201~269HB。

（4）参考对应钢号 我国GB/JB的标准钢号是45、德国DIN标准材料编号1.0503、、法国AFNOR标准钢号CC45、法国NF标准钢号C45、意大利UNI标准钢号C45、比利时NBN标准钢号C45-1、瑞典SS标准钢号1650、西班牙UNE标准钢号F.114、美国AISI/SAE标准钢号1045、国际标准化组织ISO标准钢号C45E4、日本JIS标准钢号S45C/S48C、英国BS标准钢号IC45/080A47。

二、35CrMo

35CrMo合金结构钢

执行标准：GB/T3077-1999[1]

（1）对应牌号：德标：1.7220；英标：708A37； 法标：35CD4；意大利：35crmo4NBN：34crmo4； 瑞典：2234；日标：SCM432/SCRRM3

（2）特性 35CrMo合金结构钢，有很高的静力强度、冲击韧性及较高的疲劳极限，淬透性较40Cr高。（我国我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。钢的淬透性良好，水淬时可淬透到Ф28～60mm,油淬时可淬透到Ф15～40mm。这种钢除调质处理外还适于氰化和高频淬火处理。切削性能较好，当硬度为HB174～229时，相对切削加工性为60%。该钢适于制作中型塑料模具）高温下有高的蠕变强度与持久强度，长期工作温度可达 500℃；冷变形时塑性中等，焊接性差。低温至-110摄氏度，并具有高的静强度、冲击韧度及较高的疲劳强度、淬透性良好，无过热倾向，淬火变形小，冷变形时塑性尚可，切削加工性中等，但有第一类回火脆性，焊接性不好，焊前需预热至150~400摄氏度，焊后热处理以消除应力，一般在调质处理后使用，也可在高中频表面淬火或淬火及低、中温回火后使用。舞钢生产执行标准：GB/T11251-2009、舞钢企业标准、军工标准、交货状态：正火或正火+回火、调质。

铝合金材料选用等级的螺栓

铝合金材料选用等级的螺栓

- 1 - 铝合金材料选用等级的螺栓

铝合金是一种轻质高强度的材料，因此在汽车、航空航天、建筑等领域中被广泛应用。在螺栓制造中，铝合金也是常用的材料之一。但是，不同等级的铝合金材料在螺栓制造中的应用也不同。

一般来说，铝合金螺栓的等级被分为两类：6061和7050。6061铝合金是一种常用的材料，它具有中等强度和优异的耐腐蚀性能。因此，对于一些低强度应用场景中的螺栓，可以选用6061铝合金材料。

而对于一些高强度应用场景中的螺栓，需要选用更高等级的铝合金材料。7050铝合金是一种高强度的铝合金材料，具有优异的抗拉强度、耐疲劳性和耐腐蚀性。因此，对于一些要求高强度的应用场景中的螺栓，可以选用7050铝合金材料。

除了材料的等级，螺栓的尺寸和形状也是需要考虑的因素。在选用铝合金材料制造螺栓时，需要根据实际情况选择合适的尺寸和形状，以保证其强度和稳定性。

总之，对于铝合金材料选用等级的螺栓，需要根据实际应用场景的需求来选择。在选用材料时，需要考虑其强度、耐腐蚀性和耐疲劳性等方面的因素，以保证螺栓的质量和可靠性。
