桥梁张拉施工工艺

桥梁悬索索缆张拉施工工艺

桥梁悬索索缆是指通过一定的工艺方法，在桥梁两个塔座或墩身间，用特殊的钢缆组成的索道，起到承载桥梁荷载并保持桥梁稳定的作用。在桥梁建设中，悬索索缆的张拉施工是一个重要的环节，在施工过程中需要注意一系列技术要求和工艺流程，以确保悬索索缆的安全可靠。本文将对桥梁悬索索缆张拉施工工艺进行详细阐述。

一、悬索索缆张拉施工前的准备工作

在进行悬索索缆张拉施工之前，需要进行一系列准备工作，确保施工的顺利进行。首先，需要制定详细的施工方案，包括索缆张拉的顺序、张拉力的控制、施工工期计划等。其次，需要对索缆进行检查，确保索缆符合设计要求和质量标准。同时，还需准备好悬索索缆张拉所需的设备、工具和材料，并做好施工现场的布置和防护措施。

二、悬索索缆张拉施工的基本工艺流程

1. 安装固定设备

在进行悬索索缆张拉施工前，需要先安装好固定设备，包括张拉塔台、张拉龙门架等。这些设备的安装要牢固可靠，以保证张拉过程中的安全。

2. 检查预张拉设备

悬索索缆张拉需要使用预张拉设备，包括液压张拉机、千斤顶等。在施工前，需要对这些设备进行检查，确保其性能正常、操作灵活。 3. 进行预张拉

预张拉是悬索索缆张拉施工的重要步骤，其目的是将索缆初步紧固在预张拉设备上，为后续张拉施工做好准备。预张拉时，需先根据设计要求确定预张拉力，并逐步施加张拉力，使索缆开始紧固。

4. 进行正式张拉

正式张拉是悬索索缆张拉施工的核心环节，需要按照设计要求和施工方案，逐步施加张拉力，使索缆达到设计要求的预应力状态。在张拉过程中，需要进行力的控制和实时监测，确保张拉力的准确掌控和均匀传递。

5. 检查和调整

在悬索索缆张拉施工完成后，需要进行检查和调整工作。对张拉后的索缆进行检测，检查索缆的张拉力和相互之间的平衡度。如果发现问题，需要及时调整并重新张拉。

三、悬索索缆张拉施工的注意事项

1. 安全第一

悬索索缆张拉施工是一项高风险的作业，要始终把安全放在第一位。施工人员要经过专业培训，并佩戴好个人防护用具。同时，要严格按照操作规程进行作业，确保施工安全。

小半径曲线现浇箱梁张拉施工工艺及质量控制

小半径曲线现浇箱梁张拉施工工艺及质量控制主要包含以下几个方面：

1. 施工前的准备：确保所有设备都处于良好的工作状态，包括张拉设备、模板、钢筋等。同时，确保施工队伍熟悉施工工艺，具备相应的资质和经验。

2. 模板安装：根据设计要求，正确安装模板，确保其稳定、不变形。在安装过程中，要特别注意模板的曲线要素，确保其符合设计要求。

3. 钢筋加工与安装：按照设计图纸，正确加工和安装钢筋。钢筋的安装顺序和位置要符合设计要求，同时要确保其牢固、稳定。

4. 混凝土浇筑：混凝土浇筑时，要特别注意保护层厚度，避免浇筑过程中出现露筋现象。同时，要确保混凝土的密实度，避免出现空洞、裂缝等问题。

5. 张拉施工：根据设计要求，正确进行预应力张拉。张拉时，要确保千斤顶与锚具匹配，且符合设计要求的张拉力。同时，要控制张拉速度，避免过快或过慢，以免影响张拉效果。

6. 质量控制：在施工过程中，要定期进行质量检查，包括模板、钢筋、混凝土、张拉力等。发现问题要及时处理，确保施工质量符合设计要求。

7. 安全控制：在施工过程中，要特别注意安全问题。对施工人员进行安全教育和培训，确保他们了解并遵守安全操作规程。同时，要做好现场安全检查，及时发现并消除安全隐患。

通过以上几个方面的控制，可以有效地实现小半径曲线现浇箱梁张拉施工工艺及质量控制的优化。如需更多信息，建议查阅相关文献或咨询专业工程师。

一、施工准备

1、设备及工具准备

（1） 千斤顶

（2） 工具锚

（3） 吊葫芦

（4） 钢板尺、扳手

（5） 油泵

（6） 限位板、顶压器

3、施工现场准备

（1） 预应力筋用锚具进场按照《混凝土结构工程施工及验收规范》（GB50204-92）和《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-92）组批验收合格，可以使用。

（2） 预应力筋的张拉设备经配套标定，确定得出张拉力与压力表的关系曲线。

（3） 结构构件混凝土的强度试压报告，结构构件混凝土立方体强度满足设计要求。

（4） 清理承压钢板面，并检查承压板后面的砼质量，如果该处砼有空鼓现象，应在张拉前修补。

（5） 经计算得出预应力施工张拉力。预应力施工张拉值通过千斤顶、油压表配套标定的油压值－张拉力关系曲线换算成的相应张拉油压表数值。

（6） 张拉平台的搭设：应在张拉端设置张拉平台，平台平面方向沿预应力束方向至少2.5m，宽度约为1.5m，平台高度应低于预应力束500mm左右，以保证张拉顺利进行。

（7） 构件端头清理及钢绞线清理。

（8） 动力电源及照明电源的布置：驱动油泵电源为380V，配电盘至少15A，要求电源拉至张拉平台位置。

（9） 张拉班组布置及安全技术交底。

（10） 工具锚、限位板、顶压器等配套设备及配套工具准备完毕。

二、张拉顺序

预应力筋的张拉顺序，应考虑结构的受力特点、施工方便、操作安全等因素确定。当框架结构的主次梁均施加预应力时，应先张拉次梁，后张拉主梁。梁中预应力筋的张拉应左右对称进行。

三、预应力筋张拉程序

首先从零加载至量测伸长值起点的初拉力（10％δcom），然后分级加载至所需的张拉力。

四、预应力筋张拉

1、清理垫板及钢绞线表面的灰浆；

2、安装锚板，夹片；

3、千斤顶就位，千斤顶上的工具锚孔位与构件端部工作锚的孔位排列要一致，；

5、工具锚夹片打紧，将夹片均匀打紧并外露一致；

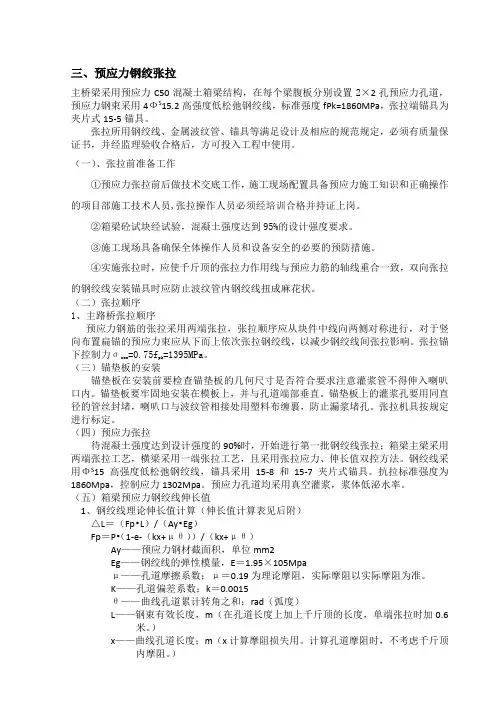

三、预应力钢绞张拉

主桥梁采用预应力C50混凝土箱梁结构，在每个梁腹板分别设置2×2孔预应力孔道，预应力钢束采用4ФS15.2高强度低松弛钢绞线，标准强度fPk=1860MPa，张拉端锚具为夹片式15-5锚具。

张拉所用钢绞线、金属波纹管、锚具等满足设计及相应的规范规定，必须有质量保证书，并经监理验收合格后，方可投入工程中使用。

（一）、张拉前准备工作

①预应力张拉前后做技术交底工作，施工现场配置具备预应力施工知识和正确操作的项目部施工技术人员,张拉操作人员必须经培训合格并持证上岗。

②箱梁砼试块经试验，混凝土强度达到95%的设计强度要求。

③施工现场具备确保全体操作人员和设备安全的必要的预防措施。

④实施张拉时，应使千斤顶的张拉力作用线与预应力筋的轴线重合一致，双向张拉的钢绞线安装锚具时应防止波纹管内钢绞线扭成麻花状。

（二）张拉顺序

1、主路桥张拉顺序

预应力钢筋的张拉采用两端张拉，张拉顺序应从块件中线向两侧对称进行，对于竖向布置扁锚的预应力束应从下而上依次张拉钢绞线，以减少钢绞线间张拉影响。张拉锚下控制力σcon=0.75fpk=1395MPa。

（三）锚垫板的安装

锚垫板在安装前要检查锚垫板的几何尺寸是否符合要求注意灌浆管不得伸入喇叭口内。锚垫板要牢固地安装在模板上，并与孔道端部垂直。锚垫板上的灌浆孔要用同直径的管丝封堵，喇叭口与波纹管相接处用塑料布缠裹，防止漏浆堵孔。张拉机具按规定进行标定。

（四）预应力张拉

待混凝土强度达到设计强度的90%时，开始进行第一批钢绞线张拉；箱梁主梁采用两端张拉工艺，横梁采用一端张拉工艺，且采用张拉应力、伸长值双控方法。钢绞线采用ΦS15高强度低松弛钢绞线，锚具采用15-8和15-7夹片式锚具。抗拉标准强度为1860Mpa，控制应力1302Mpa。预应力孔道均采用真空灌浆，浆体低泌水率。

（五）箱梁预应力钢绞线伸长值

1、钢绞线理论伸长值计算（伸长值计算表见后附）
