起重机产品电子样本

  • 格式：doc
  • 大小：511.00 KB
  • 文档页数：21

共 21 页第 1 页 LD电动单梁起重机外形尺寸图

技术参数

工作制度 A3～A5

电源 三相交流380V 50Hz

轨道面宽度 毫米（mm） 37～70

起重量 吨（t） 1～5 10

起重机

运行机构 运行速度 米/分（m/min） 20、30、45 60、75 20、30、45 60、75

电动机 型号 ZDY21-4 ZDY12-4 ZDR12-4 ZDR112-4

功率 千瓦（Kw） 2×0.8 2×1.5 2×1.5 2×3.0

转速 转/分（r.p.m） 1380 1380 1380 1350

起重机构（电动

葫芦）及电动葫

芦运行机构 电动葫芦型式 CD1型 MD1型

起升高度 米（m） 6、9、12、18、24、30

起升速度 米/分（m/min） 8、8/0.8 7

运行速度 20 30

共 21 页第 2 页

LD电动单梁起重机技术参数

起重量t 跨度m 起重机总重（t） 最大轮压（t） 最小轮压（t） 基本尺寸

地控 室控 地控 室控 地控 室控 H h1 h L1 L2 K B

LD1 7.5 1.65 2.05 1.08 1.38 0.40 0.40

490 555 810

796 1274 2000 2500 10.5 1.92 2.32 1.15 1.45 0.47 0.47

13.5 2.24 2.64 1.24 1.54 0.56 0.56 2500 3000 16.5 2.62 3.02 1.33 1.63 0.65 0.65 600 860

19.5 3.00 3.40 1.44 1.74 0.76 0.76 530 650 870 3000 3500 22.5 3.47 3.81 1.54 1.84 0.86 0.86 580 700

LD2 7.5 1.78 2.18 1.64 1.94 0.40 0.40

490 555 1000

871.5 1292.5 2000 2500 10.5 2.05 2.45 1.71 2.01 0.47 0.47

13.5 2.45 2.85 1.82 2.12 0.58 0.58 600 1050 2500 3000 16.5 2.85 3.25 1.92 2.22 0.68 0.68 580 700 1060

19.5 3.85 4.25 2.18 2.48 0.94 0.94 660 800 1080 3000 3500 22.5 4.67 5.07 2.38 2.68 1.14 1.14 720 900 1120

LD3 7.5 1.88 2.28 2.15 2.45 0.41 0.41 530 650 1150

818.5 1291 2000 2500 10.5 2.18 2.58 2.23 2.53 0.49 0.49

13.5 2.59 2.99 2.34 2.64 0.60 0.60 580 700 2500 3000 16.5 3.45 3.85 2.55 2.85 0.81 0.81 660 800 1170

19.5 4.28 4.68 2.80 3.10 1.06 1.06 745 900 1185 3000 3500 22.5 4.83 5.23 2.94 3.24 1.20 1.20 820 1000 1210

LD5 7.5 2.14 2.54 3.28 3.58 0.42 0.42 580 700 1380

841.5 1310 2000 2500 10.5 2.48 2.88 3.36 3.66 0.50 0.50

13.5 3.27 3.67 3.57 3.87 0.71 0.71 660 800 1400 2500 3000 16.5 4.02 4.42 3.76 4.06 0.90 0.90 745 900 1415

19.5 4.57 4.97 3.93 4.23 1.07 1.07 820 1000 1440 3000 3500 22.5 5.65 6.05 4.20 4.50 1.34 1.34 875 1100 1485

LD10 7.5 3.5 3.9 6.40 6.7 820 1000 1470

1235 1935 2000 2500 10.5 4.1 4.5 6.8 7.0

13.5 4.8 5.1 7.1 7.4

875 1090 1505 2500 3000 16.5 5.4 5.7 7.3 7.6

1100 1515

19.5 6.7 7.1 7.7 8.0 3000 3500 22.5 7.5 7.8 7.9 8.2

共 21 页第 3 页 CD1电动小车式电动葫芦0.5～5t（起升高度6～9m）外形尺寸图

CD1电动小车式电动葫芦0.5～5t（起升高度12～30m）外形尺寸图

CD1电动小车式电动葫芦10t外形尺寸图

共 21 页第 4 页 CD1（0.5～2t）基本参数与性能（电动小车式）

型号 CD1-0.5

6D CD1-0.5

9D CD1-0.5

12D CD1-1

6D CD1-1

9D CD1-1

12D CD1-1

18D CD1-1

24D CD1-1

30D CD1-2

6D CD1-2

9D CD1-2

12D CD1-2

18D CD1-2

24D CD1-2

30D

起重量 t 0.5 1 2

起升高度 m 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30

起升速度

m/min 8 8 8

运行速度 20(30) 20(30) 20(30)

钢丝绳 绳直径 mm 5 7 11

丝直径 mm 0.22 0.34 0.5

结构型式 6x37+FC-5-1670 6x37+FC-7-1670 6x37+FC-11-1670

起升机构 型号 ZD121-4 ZD122-4 ZD131-4

转速 r.p.m 1380

功率 KW 0.8 1.5 3.0

运行机构 型号 ZDY111-4 ZDY112-4

转速 r.p.m 1380

功率 KW 0.2 0.4

接合次数 n/h 120

工作制度 M3

基本尺寸 H mm ～560 ～670 ～685 ～780 ～880 ～960

L2 mm 125 158 187

L1 mm 274 346 418 345 443 541 737 933 1129 352 452 552 752 952 1152

L mm 616 688 760 758 856 954 1150 1346 1542 818 918 1018 1218 1418 1618

B mm ～884 ～884 ～930

最大轮压 Kg 205 230 210 420 490 410 390 365 390 810 930 835 765 710 685

总重 Kg 115 128 140 145 150 175 190 205 210 230 245 290 315 335 360

共 21 页第 5 页 CD1（3～10t）基本参数与性能（电动小车式）

型号 CD1-3

6D CD1-3

9D CD1-3

12D CD1-3

18D CD1-3

24D CD1-3

30D CD1-5

6D CD1-5

9D CD1-5

12D CD1-5

18D CD1-5

24D CD1-5

30D CD1-10

9D CD1-10

12D CD1-10

18D CD1-10

24D CD1-10

30D

起重量 t 3 5 10

起升高度 m 6 9 12 18 24 30 6 9 12 18 24 30 9 12 18 24 30

起升速度

m/min 8 8 7

运行速度 20(30) 20(30) 20(30)

钢丝绳 绳直径 mm 13 16 16

丝直径 mm 0.6 0.7 0.7

结构型式 6x37+FC-13-1670 6x37+FC-16-1670 6x37+FC-16-1670

起升机构 型号 ZD132-4 ZD141-4 ZD151-4

转速 r.p.m 1380 1400 1400

功率 KW 4.5 7.5 13

运行机构 型号 ZDY112-4 ZDY121-4

转速 r.p.m 1380

功率 KW 0.4 0.8 2x0.8

接合次数 n/h 120

工作制度 M3

基本尺寸 H mm ～985 ～1080 ～1160 ～1310 ～1350

L2 mm 229 272 301

L1 mm 300 493 596 802 1008 1214 415 520 625 835 1045 1255 875 1056 1418 1780 2142

L mm 924 1027 1130 1336 1542 1748 1052 1157 1262 1472 1682 1892 1602 1783 2145 2507 2869

B mm ～930 ～1055 ～1055

最大轮压 Kg 1200 1400 1200 1120 1060 1000 1955 2250 1900 1735 1660 1625 2150 2260 1960 1960 2120

总重 Kg 275 300 360 387 415 440 445 470 555 590 630 670 1048 1098 1209 1310 1411

合集下载

3.起重机自检记录样本 - 桥门式起重机

3.起重机自检记录样本 - 桥门式起重机

编号：

桥门式起重机安装改造重大修理

自检（验收）记录

施工类别： □ 新装 □ 改造 □ 移装 □重大修理

使用单位：

设备类别： □桥式起重机 □门式起重机

设备品种：

设备型号：

设备代码：

自检日期：

施工单位名称：

填写说明

1． 本记录依据《起重机械安装改造重大修理监督检验规则》（TSG Q7016-2016）编制，适用于桥门式起重机械的安装改造和重大修理过程的施工单位自检（验收）。

2． 本记录一律采用签字笔或蓝、黑墨水笔填写。

3． 检查结果栏填写内容如下要求：

（1） 自检合格项填写“√”；不合格项填写“×”、并说明具体情况；无此项填“/”。

（2） 有测试数据的项目应填写实测数据，有需要说明的项目，可用简单文字说明。

（3） 填写内容不得随意涂改，当填写出现错误时，应在错误内容上划一横杠，并在错误内容的旁边填写正确内容，改动人应签名，并填写修改日期。

4． 施工单位质检人员应按要求如实填写本记录，并在规定处签名。

5． 监检机构监检人员在确认方式栏勾选采用的确认方式。

一、设备基本信息

施工单位名称

安装改造维修许可证编号（或受理号） 施工单位负责人

施工单位联系人 施工单位联系电话

使用单位名称

使用单位地址

使用单位联系人 使用单位联系电话

使用单位邮政编码 使用单位

安全管理人员

起重机械施工地点

设备所在区县 □铁东 □铁西 □立山 □千山 □海城 □台安 □岫岩

□高新开发区 □经济开发区 □鞍钢 □其它

制造单位名称

制造许可证编号

取证样机 □是 □否 设备类别 □桥式起重机

□门式起重机

设备品种 型号规格

设备代码 制造日期

产品编号 设计使用年限

使用登记证编号 单位内编号

跨度 m 工作级别

额定起重量 t 生产率 t/h

电动葫芦门式起重机32-30m

电动葫芦门式起重机32-30m

名称

MH型主梁结构校核计算

文件编号：TF/MHZL1—2011

生效日期页次1/8页序

表号：TF/QZXC—2011标准文件用纸电动葫芦门式起重机结构计算书

（组合箱型式）

MH32-30A3

计算：

审核：

批准：

2011年9月22日

名称

MH型主梁结构校核计算

文件编号：TF/MHZL1—2011

生效日期页次2/8页序

表号：TF/QZXC—2011标准文件用纸一、基本参数

起重量：Q=32000kg

跨度：Lk=3000cm

外悬：L2=L1=500cm

有效悬臂：L3=400cm

起升高度：H=900cm

起升速度：V1=3m/min

小车运行速度：V2=20m/min

大车运行速度：V3=13m/min

电动葫芦自重：Gxc=2450kg

葫芦轮数：16轮结构

主梁自重：Gzl=17266kg

起升状态级别：HC3

工作级别：A3（中级）

使用环境：内陆地区室外

主梁结构：钢板焊接箱型梁加工字钢单主梁结构

支腿结构：钢板焊接箱型式双刚支腿

计算方法：金属结构许用应力法

计算依据：金属结构的焊接符合国标规范

特别声明：计算中所有的数值为理论数值，不考虑工艺缺陷造成的结构破坏。

名称

MH型主梁结构校核计算文件编号：TF/MHZL1—2011

生效日期

页次3/8页

序

表号：TF/QZXC—2011标准文件用纸二、内力计算

1、主梁上轮压合力：P=（φ2Q+φ

1Gxc）=25866kg

起升冲击系数φ1=1.1

起升动载系数φ2=1.15+0.51*0.05=1.17

大车运行冲击系数φ4=1.1+0.058**=1.15

2、计算跨中最大垂直弯矩

（1）、由主梁自重引起的垂直弯矩

Mczl=

=5589000kg.cm

Fq=17266/4000kg/cm

=4.32kg/cm

（2）、由起升机构引起的垂直弯矩

Mcqs=

式中：FA=P*（）

MD=-F*H（MD为一负数，此处计算省略，此计算偏于安全）

Mcqs=18853740kg.cm

最大垂直弯矩：Mmax=24442740kg.cm

BRIDON起重机钢丝绳样本-中文版

BRIDON起重机钢丝绳样本-中文版

布.-一世界领先钢丝Al钢丝缉专业生严r

露，为要求苛刻曲应用环境提供完美曲解决

方寞，以草富卓越的经撞提供安全可靠的产

晶及服务。

为起重机工业及其他特殊应用提供高晶质、

高性能钢丝绳。

布顿历史悠久.经验丰富、工艺技术成熟在设计、制

造、开发及供应钢丝、钢丝绳等领域已被世界公认处于

领先地位产晶完全可以满足起重行业的需要.

The Difl恒F四百ceis

BRI口DN

02 BAI口口No..@

魁重机用车及.. 工程用途高晶凰钢丝缉幢健夏卓越.

当钢丝绳起重高度增加时，旋转的趋势也会增加。在多绳

系统中，钢丝绳之间的距离减少也会导致互相拧结趋势的

增加。选择正确的钢丝绳有助于防止钢丝绳打结以及起重

物品旋转(参见第46、47页)。

"Endurance"系列低旋转和抗旋转钢丝绳确保把跟拧结

及及起重物品旋转有关的问题降到最少。

3layer-Low Rotation 3层低旋转2layer-Rotation Resistant 2层抗旋转

布顿非常愿意就任何有关钢丝绳旋转的问题提供建议。

布顿通过使用自身设计的扭/旋转检测设备验证钢丝绳的

旋转性能。所有提升用途的产品都经过"扭转过关"的

检验程序。e

抗疲舅

当钢丝绳弯曲绕过滑轮或者卷筒就可能会因为弯曲疲劳

导致损伤。损伤的程度取决于系统中滑轮的数量、j骨轮

和滚筒的直径以及承重的情况。

布顿对自己的产品做了大量的检验，可以提供疲劳测试

的数据，使客户在知情的情况下做出正确的选择。

选择钢丝绳的时候，知道弯曲疲劳成为钢丝绳损伤的主

要原因，我们应该选择以小直径钢丝组成的钢丝绳，譬

如选6x36WS(14/7+7/7/1)而不选6x19S(9/9/1)。需

要进一步的抗疲劳性能以达到节省成本的作用，可以选

用"Dyform"系列的钢丝绳。Standard 一般Dyform 面接触

"Dyform"产品的平滑的表面减少了渭轮和钢丝绳表面的

摩擦，从而减少钢丝绳和滑轮的磨损。截面中钢面积增加，

内层钢丝摩擦减少使钢丝绳在使用过程中内部压力水平降

QD型5-100吨通用桥式起重机技术参数(山东起重机厂)

QD型5-100吨通用桥式起重机技术参数(山东起重机厂)

用 生 命 经 营 泉 林 让 泉 林 造 福 社 会

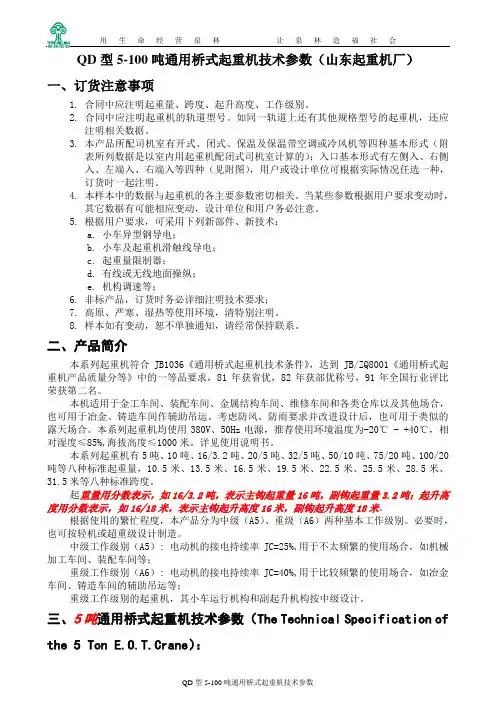

QD型5-100吨通用桥式起重机技术参数 QD型5-100吨通用桥式起重机技术参数（山东起重机厂）
