HD声卡与AC97声卡（板载声卡）工作原理及详细设置方法图解

注意：正确连接前置音频接线

主板连接座设计

主板前置音频连接座，如下图：

连接座的针脚分配：

针 信号名 说明

1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

4 AUD_VCC 供模拟音频电路使用的滤波 +5 V。

5 AUD_FPOUT_R 输出给前置的右声道音频信号。

6 AUD_RET_R 从前置返回的右声道音频信号。

7 HP_ON 为以后控制耳机放大器保留。 8 KEY 无针脚。

9 AUD_FPOUT_L 输出给前置的左声道音频信号。

10 AUD_RET_L 从前置返回的左声道音频信号。

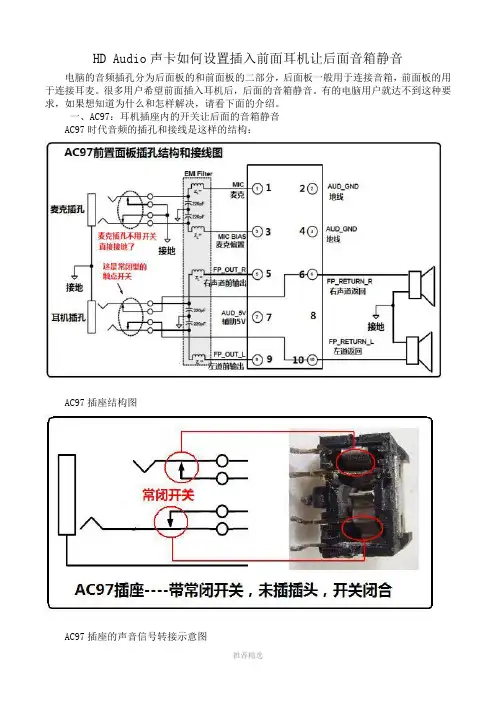

连接座的跳线：

如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5和6，9和10针应当用跳线短接，否则后置音频插座无效。

HD Audio前置音频接线定义图

目前主流型号主板均采用ALC HD音频，支持HD Audio标准的前置音频（Front Audio），该规格可直接对常规AC 97' Audio提供前面板（Front Panel）支持，针脚连接方法请参考下面的介绍：

1—麦克风输入、2—地线、3—供电、5—右声道输出、6、右声道回路、9—左声道输出、10—左声道回路。

一、什么是AC97声卡？

AC97不是具体的声卡型号，而是一种声卡标准。AC97声卡主要由几个部分组成：音频处理主芯片、MIDI电路、CODEC数模转换芯片、功放输出芯片，其中前二者是主要的数字电路部分，功放输出部分则是纯模拟电路。

AC97最重要的三个规范是：

1、使用独立的CODEC芯片将数字电路和模拟电路分离；

2、固定48K的采样率，各频率信号必须经过数字转换处理；

3、标准化的CODEC引脚定义。

符合这个规范的声卡就是AC97声卡。

制定AC97规范的主要目的有两个：

1、实现数模电路分离，保证音频质量；

2、使声卡电路标准化、提高其兼容性能。

也就是说，只要符合上述制造标准的声卡就是AC97声卡，AC97标准其实是一种经济的声音解决方案，它的音质低于杜比音效，但制造成本相对比较低廉，它面对的是音质要求不那么苛刻的大量非专业用户，曾经一度占领了90%以上的电脑市场。 二、什么是HD声卡？

HD声卡(HD Audio)也不是声卡的具体型号，同样也是一种声卡制造标准。

HD Audio是High Definition Audio(高保真音频)的缩写，是Intel与杜比(Dolby)公司合力推出的新一代音频规范，可以说是AC97的增强版，采样率为192kHz，远远高于AC97的最高48kHZ，但HD不向下兼容AC97。HD特点是数据传输带宽大、音频回放精度高、支持多声道阵列麦克风音频输入、CPU的占用率更低，底层驱动程序可以通用。HD支持设备感知和接口定义功能，即所有输入输出接口可以自动感应设备接入并给出提示，而且每个接口的功能可以随意设定。该功能不仅能自行判断哪个端口有设备插入，还能为接口定义功能。

HD声卡的音质和采样率都远远高于AC97声卡，其制造成本比AC97稍高，由于电子集成技术的发展，其声音效果远远好于AC97，已经接近专业的音效处理设备。但由于HD声卡不向下兼容，它的声音采集设备及通道与AC97完全不同，因此很多设置声音的第三方软件(如方塘音控、UCTools、MvBox等等)都不能兼容HD声卡。

三、声音设置原理：

无论用什么软件或程序设置混音，也不管是HD声卡还是AC97声卡，其原理是相同的。

声音设置可以分为两个部分：音量控制，录音控制。切换这两种状态的方法是声音控制界面的选项-属性，AC97声卡和HD声卡略有不同，道理一样：

音量控制的内容包括波形音量，总音量，麦克风音量，CD音量等等，其含义是通过音箱或耳机播放出来的声音及音量大小、声音采集设备。简单的说，音量控制就是自己听到的声音。

录音控制的内容包括立体声混音、CD音量、麦克风音量、线路音量等等，其实录音控制的真正含义是声音输出使用什么声音通道。这里的声音输出指的是输出到网络或外接设备或程序，比如聊天室等网络工具，或录音设备，录音软件等等。

哪些项目会在这个窗口里显示呢？在选项属性下面的白色方框里打勾的项目。

音量控制窗口各项目的含义：

主音量：声卡总音量

波形：音乐音量

软件合成器：软效果器插件音量

Front：前置音箱音量

Rear：后置音箱音量

Subwoofer：环绕音箱音量 Center：中置音箱音量

Side：旁置音箱音量(适用于7.1音箱)

SPDIF：数字接口音量控制

Front green in：前面板绿色插孔输入

Rear blue in：后面板蓝色插孔输入

Front pink in：前面板粉色插孔输入

Rear grey in：后面板灰色插孔输入

Rear orange in：后面板橘红色插孔输入

Rear black in：后面板黑色插孔输入

Rear green in：后面板绿色插孔输入

上面这一组项目的含义是麦克风插在哪个孔，就由哪个插孔的输入项控制麦克风音量，比如麦克风插在前面板粉色插孔，则Front

pink in这一项就是麦克风，同理如果插在后面板兰色插孔，则Rear

blue in就是麦克风。

录音控制中各项目的含义：

立体声混音：立体声混音(stereo mix)的含义是所有声音的混合，是电脑里发出的声音的混合。

CD音量：直接从CD输出声音，一般很少使用，毕竟现在谁还听CD呢。

线路音量：从输入设备输出声音的选项，比如声卡接了数字式调音台，这个选项可以直接从调音台采集声音信号。

麦克风：采集麦克风声音并输出。

出去立体声混音外，其它的选项都是采集单个设备的声音并输出。

声音设置的原理：（很重要，看懂后对大部分声卡都会设置）

当录音控制窗口选择麦克风时，只有麦克风采集到的声音会被输出。所以这时只能听到说话的声音，听不见放歌的声音。当录音控制选择立体声混音时，所有电脑里的声音都进行混合，并被输出。这样就能听到放歌的声音了。

当选择了立体声混音后，哪些声音会被混合，各通道的声音加入到混合音的音量如何调整呢？这时候就是由音量控制界面来调整。在音量控制界面里，选择了静音的设备将不会采集声音并混合。不同的通道采集到的声音，由音量控制的各项目调节音量。所以，这时候如果麦克风静音，就只能放歌听不到说话，而波形音量和麦克风音量的大小调整也就决定了在混合声音中二者音量的对比，比如说如果音乐声音大，就应该调低波形音量。二者混合后的总音量输出则由立体声混音的音量来控制。

熟悉了以上原理，在任何操作系统中设置任何声卡时方法都是类似的。

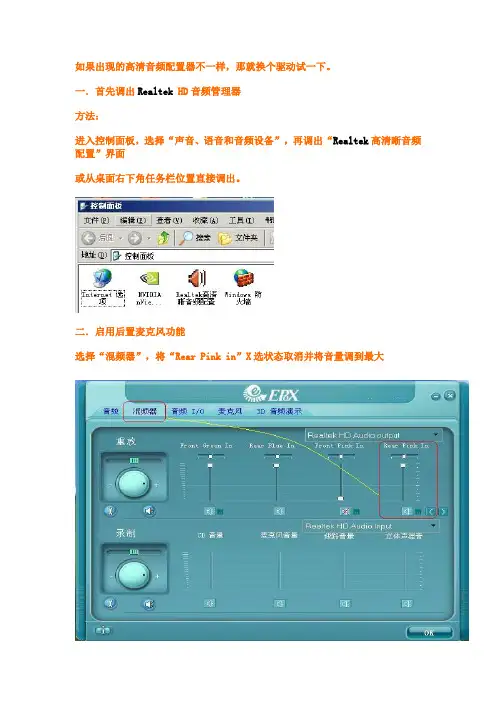

下面以Realtek HD ALC883声卡 技嘉主板，xp sp2系统为例，具体讲HD声卡用控制台如何设置：

有一个有趣的功能是，点上图中的卡拉OK，可以部分消掉原声。该功能消除男声的效果远远好于女声，可能是因为女声的音域比较高吧。不过正常听歌的时候别忘了设置回来哦。

千万不要选择回声消除，否则混音时麦克风不能说话。

Sound MAX声卡图解设置：

补充：

已知的可能造成电流声音大的原因：

1、驱动版本不好，有时候新版驱动未必好，装了新版驱动会有杂音，有时候装了新版驱动就没有杂音了，这都需要自己试验；

2、插孔不对。HD声卡默认的后面板麦克风插孔是粉红色的那个，如果插在别的孔上虽然也能识别出来是麦克风，如果声卡不好就会有杂音；

3、麦克风质量不好，换麦克风就知道是不是这个问题了；

4、机箱后面板漏电，判断方法是把手放在机箱上看看有没有触电的感觉，放上去以后看看杂音是不是小了。

电脑没有声音排除法：

首先，电脑无音看似简单，其实有时问题比较复杂，既涉及到硬件方面的问题又涉及到软件方面的问题。因此，要先查明原因，看是软件还是硬件出了故障，然后针对问题对症下药。千万不能原因不明，就乱捣一气，搞不好会把系统弄瘫痪，麻烦就大了。

1、检查声卡、连接线，以及音箱等设备是否连接正常；运行杀毒软件进行杀毒；

2、右击“我的电脑”----“属性”---“硬件”----“设备管理器”，打开“声音、视频和游戏控制器”有无问题，即看前面有没有出现黄色的“？”。如有，重新安装这个设备的驱动程序进行解决；

3、有声音但不见小喇叭时，打开控制面板----声音和视频设备----音量，在“将音量图标放入任务栏”前打上对号；

4、无声音又无小喇叭时，打开控制面板----添加与删除程序----添加删除Windows组件，在“附件和工具”前打对号，点击“下一步”，然后，关机重启，系统会提示安装新硬件，按照提示进行安装即可；

5、卸载声卡驱动程序，重新进行安装或升级声频驱动程序；

6、当安装声卡驱动程序时出现“找不着AC晶片”提示，有可能是电脑中毒，或者因违规操作误删了声卡驱动程序，抑或是内部软件冲突。解决的办法是重装系统和驱动程序。

7、干脆不予理睬，关机后等待一段时间后再重新开机，有时声音问题会自行解决。

主板前置声卡跳线安装和系统设置方法

首先解释一下所谓的板载声卡，实际上无论AC97还是HD芯片，都不能叫作声卡，其实这颗芯片是用做解码，真正在工作的还是CPU来处理的。由于主板生产制程的要求，很多主板主芯片不再支持与AC97芯片搭配，必须用HD芯片来搭配，这是硬性规定。仔细看一楼的网友会知道真正的接法AC97和HD还是有区别的。那麽AC97和HD声卡前置真正的区别在那里呢？实际就在插入音频线、麦克风线有侦测提示而已。如果机箱提供了HD专用的插座，一插就可以了，而且有提示，但实际上目前市面上的还是AC97声卡的接线，下面教如何用机箱自带AC97线接到HD声卡的前置座上。

一、主板前置音频线AC97接HD883芯片音频座方法：
