桩基检测方法及流程

桩基检测的9种常规方法

桩基检测，这个听起来有点高大上的词，其实在建筑工程中可重要了。我们常说“基础不牢，地动山摇”，要是桩基出了问题，那后面的楼层可就得跟着遭殃了！今天，就来聊聊桩基检测的9种常规方法，让大家在这个复杂的领域里，轻松了解，别让专业术语把你给吓着了！

1. 静载荷试验

说到静载荷试验，大家可以想象一下，就像给一根棍子施加越来越大的压力，看看它能不能撑得住。简单来说，就是把一个大重物放在桩顶上，看看桩基到底能承受多大力量。试验过程中，桩的沉降情况可是重中之重，直接关系到以后建筑的安全性哦。要是沉降太多，那这桩就得“退役”了，赶紧换个新的来！

1.1 测量工具

在这个过程中，我们会用到各种测量工具。比如水准仪、千分尺等等，听起来就很高级对吧？其实就是为了确保每一步的测量都精准。毕竟，谁也不想在关键时刻掉链子！

1.2 测试结果

试验结束后，数据分析可是个大活。根据沉降量、荷载等数据，专业人士会出具一份报告，告诉你桩基的承载能力和沉降特性。你要是看到沉降很小，那就可以放心了；要是沉降过大，那可得想办法解决了。

2. 动态试验

动态试验听起来很酷，其实就是通过对桩基施加瞬时的动态荷载，看看它的反应。就像玩弹簧一样，按下去再松开，看看它的回弹能力。这种方法的好处是速度快，不需要等很久就能出结果，非常适合时间紧迫的工程项目。

2.1 适用范围

这种方法特别适合那些已经打好的桩，毕竟，我们可不能在施工中再把桩给拆了重新测试啊！通过动态试验，我们可以评估桩的质量，以及它在实际使用中的表现。

2.2 数据分析

数据分析也是一门艺术。通过对测试结果的分析，我们能够推断桩基的动力特性，帮助工程师做出合理的判断。试想一下，要是桩基出了问题，咱们的房子可是要“跌跟头”的啊！

3. 超声波检测

超声波检测可谓是桩基检测中的“黑科技”！它利用超声波在桩内传播的原理，通过检测波的反射情况，来判断桩内是否有裂缝、空洞等问题。想想看，这就像医生给你做超声波检查，帮你排查内部状况，安全感满满！

桩基检测方案

一、项目背景

我们这个项目位于繁华的都市中心，高楼林立，交通繁忙。桩基工程是建筑的基础，其质量直接关系到整个项目的安全性和稳定性。所以，我们必须对桩基进行全面的检测，确保万无一失。

二、检测目的

1.检验桩基施工质量，确保桩基承载力和稳定性满足设计要求。

2.评估桩基施工过程中可能存在的隐患，及时采取措施予以整改。

3.为项目验收提供客观、公正、权威的检测数据。

三、检测内容

1.桩基完整性检测：通过低应变法、高应变法等手段，检测桩身完整性，判断桩身是否存在缺陷。

2.桩基承载力检测：采用静载试验、动力触探等方法，评估桩基承载力是否满足设计要求。

3.桩基沉降观测：通过水准仪、全站仪等设备，监测桩基沉降情况，判断沉降是否在允许范围内。

四、检测方法及流程

1.准备阶段：收集项目资料，了解工程概况，制定检测方案，确定检测方法和流程。

2.实施阶段：

a.桩基完整性检测：采用低应变法和高应变法，对桩基进行逐根检测，记录数据。 b.桩基承载力检测：选择具有代表性的桩基进行静载试验，同时进行动力触探，评估承载力。

c.桩基沉降观测：在桩基施工期间，定期进行沉降观测，记录数据。

3.数据分析阶段：整理检测数据，进行统计分析，评估桩基质量。

五、检测设备

1.低应变检测仪：用于检测桩身完整性，具有操作简便、数据准确等优点。

2.高应变检测仪：用于检测桩基承载力，具有检测速度快、精度高等特点。

3.静载试验装置：用于进行静载试验，评估桩基承载力。

4.动力触探仪：用于进行动力触探，评估桩基承载力。

5.水准仪、全站仪：用于进行桩基沉降观测。

六、人员配置

1.检测工程师：负责检测方案的制定、实施和数据分析，具备丰富的桩基检测经验。

2.技术员：协助检测工程师进行现场检测，负责设备操作和数据记录。

3.质量监督员：对检测过程进行监督，确保检测质量。

七、检测进度安排

1.准备阶段：3天

2.实施阶段：15天 3.数据分析阶段：5天

混凝土桩基检测标准流程

混凝土桩基检测是建筑工程中非常重要的一环。它的目的是确保混凝土桩基的质量和稳定性，以提供可靠的基础支撑。本文将介绍混凝土桩基检测的标准流程，并探讨其中涉及的各个方面。

标题：混凝土桩基检测标准流程

引言：

混凝土桩基是建筑工程中常用的基础结构形式之一。为了确保混凝土桩基的质量和稳定性，进行一系列检测是必要的。本文将介绍混凝土桩基检测的标准流程，并探讨其中的各个环节。

第一节：前期准备

在进行混凝土桩基检测之前，需要进行一系列的前期准备工作。需要搜集相关的工程资料和设计文件，了解桩基的设计要求和基本参数。需要选取适当的检测仪器和设备，以确保检测结果的准确性和可靠性。

第二节：桩基施工过程检测

桩基的施工过程中需要进行多个环节的检测，以确保每个步骤的质量和符合设计要求。常见的桩基施工过程检测包括钢筋笼的布置检测、混凝土浇筑前的中间检测和混凝土浇筑后的最终检测等。这些检测环节的目的是及时发现和纠正施工中存在的问题，确保桩基的质量。

第三节：桩基静载试验

桩基静载试验是混凝土桩基检测中的重要环节之一。它通过给桩施加一定的荷载，并通过测量桩身变形和桩顶位移等参数来评估桩基的承载性能和变形特性。静载试验的结果可以为后续的桩基设计和工程结构提供重要参考。

第四节：非破坏检测技术

除了传统的破坏性检测方法，如静载试验外，还可以采用非破坏检测技术来评估桩基的质量和稳定性。常见的非破坏检测技术包括声波检测、超声波检测、电阻率检测等。这些方法可以通过测量混凝土桩基内部的声波传播速度、超声波反射信号和电阻率等参数，来评估桩基的质量和结构状况。

第五节：数据分析与评估

对于混凝土桩基检测所获取的大量数据，需要进行分析和评估。可以利用专业软件对数据进行处理和统计，以提取有用的信息。通过对数据进行综合分析和比对，可以评估桩基的质量和稳定性，进一步提出建议和改进方案。

总结与回顾：

混凝土桩基检测是确保建筑工程基础质量和稳定性的重要手段。通过按照标准流程进行检测，可以及时发现和解决施工中存在的问题，保证桩基的可靠性。非破坏检测技术的应用为桩基检测提供了更多的选择和可能性。通过对检测数据的分析和评估，可以为桩基的设计和后续工程提供有价值的参考信息。

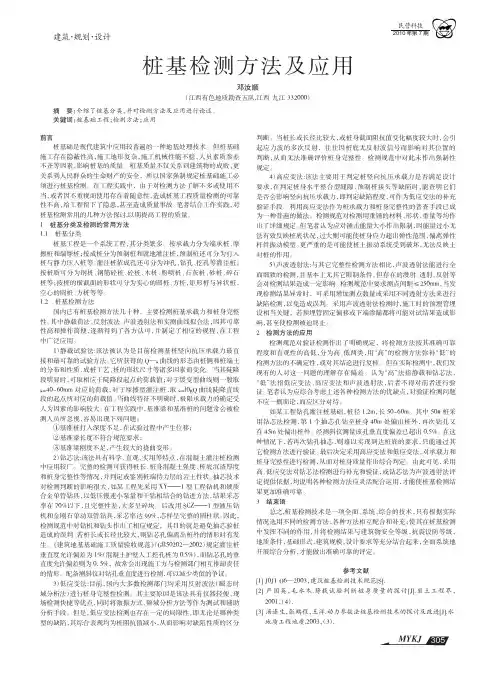

民营科技2010年第7期

前言桩基础是现代建筑中应用较普遍的一种地基处理技术。但桩基础施工存在隐蔽性高，施工地形复杂，施工机械性能不稳，人员素质参差不齐等因素，影响桩基的质量。桩基质量不仅关系到建筑物的成败，更关系到人民群众的生命财产的安全，所以国家强制规定桩基础施工必须进行桩基检测。在工程实践中，由于对检测方法了解不多或使用不当，或者因不重视而使用存在着随意性，造成桩基工程质量检测的可靠性不高，给工程留下了隐患，甚至造成质量事故。笔者结合工作实践，对桩基检测常用的几种方法探讨,以期提高工程的质量。1桩基分类及检测的常用方法1.1桩基分类桩基工程是一个系统工程，其分类繁多。按承载力分为端承桩、摩擦桩和端摩桩；按成桩分为预制桩和就地灌注桩，预制桩还可分为打入桩与静力压入桩等。灌注桩依成孔还可分为冲孔、钻孔、挖孔等灌注桩；按桩质可分为钢桩、钢筋砼桩、砼桩、木桩、粉喷桩、石灰桩、砂桩、碎石桩等；按桩的横截面的形状可分为实心的圆桩、方桩，矩形桩与异状桩，空心的圆桩、方桩等等。1.2桩基检测方法国内已有桩基检测方法几十种，主要检测桩基承载力和桩身完整性。其中静载荷法、反射波法、声波透射法和实测曲线拟合法，因其可靠性高和操作简便，逐渐得到了各方认可，并制定了相应的规程，在工程中广泛应用。1）静载试验法:该法被认为是目前检测基桩竖向抗压承载力最直接和最可靠的试验方法。它所获得的Q—s曲线的形态由桩侧和桩端土的分布和性质、成桩工艺、桩的形状尺寸等诸多因素而变化。当其陡降段明显时，可取相应干陡降段起点的荷载值；对于缓变型曲线则一般取s=40～60mm对应的荷载，对于摩擦型灌注桩，取s=l0gQ曲线陡降直线段的起点所对应的荷载值。当曲线特征不明确时，极限承载力的确定受人为因素的影响较大。在工程实践中，基准梁和基准桩的问题常会被检测人员所忽视，容易出现下列问题：①基准桩打入深度不足，在试验过程中产生位移；②基准梁长度不符合规范要求；③基准粱刚度不足，产生较大的挠曲变形。2）钻芯法:该法具有科学、直观、实用等特点，在混凝土灌注桩检测中应用较广。完整的检测可获得桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性等情况，并判定或鉴别桩端持力层的岩土性状。抽芯技术对检测判断的影响很大，如某工程先采用XY———1型工程钻机和硬质合金单管钻具，以低压慢速小泵量和干钻相结合的钻进方法，结果采芯率在70％以下，且完整性差，大多呈碎块。后改用SCZ———1型液压钻机和金刚石单动双管钻具，采芯率达99％，芯样呈完整的圆柱状。因此，检测规范中对钻机和钻头作出了相应规定，其目的就是避免抽芯验桩造成的误判。若桩长或长径比较大，则钻芯孔偏离出桩外的情形时有发生。《建筑地基基础施工质量验收规范》（GB50202—2002）规定灌注桩垂直度允许偏差为1％（混凝土护壁人工挖孔桩为0.5％），而钻芯孔的垂直度允许偏差则为0.5％，故常会出现施工方与检测部门相互推卸责任的情形。配备测斜仪对钻孔垂直度进行检测，可以减少类似的争议。3）低应变法:目前，国内大多数检测部门均采用反射波法（瞬态时域分析法）进行桩身完整性检测。其主要原因是该法具有仪器轻便、现场检测快捷等优点，同时将激振方式、频域分析方法等作为测试和辅助分析手段。但是，低应变法检测也存在一定的局限性，即无论是哪种类型的缺陷，其综合表现均为桩阻抗值减小，从而影响对缺陷性质的区分判断。当桩长或长径比较大，或桩身截面阻抗值变化幅度较大时，会引起应力波的多次反射，往往因桩底无反射波信号而影响对其位置的判断，从而无法准确评价桩身完整性。检测规范中对此未作出强制性规定。4）高应变法:该法主要用于判定桩竖向抗压承载力是否满足设计要求，在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能查明它们是否会影响竖向抗压承载力，即判定缺陷程度，可作为低应变法的补充验证手段。利用高应变法作为桩承载力和桩身完整性的普查手段已成为一种普遍的做法。检测规范对检测用重锤的材料、形状、重量等均作出了详细规定。但笔者认为应对锤击能量大小作出限制，因能量过小无法有效反映桩底状况，过大则可能使桩身应力超出弹性范围，偏离弹性杆件振动模型。更严重的是可能使桩土振动系统受到破坏，无法反映土对桩的作用。5）声波透射法:与其它完整性检测方法相比，声波透射法能进行全面细致的检测，且基本上无其它限制条件。但存在的漫射、透射、反射等会对检测结果造成一定影响。检测规范中要求测点间距≤250mm，当发现检测结果异常时，可采用增加测点数量或采用不同透射方法来进行缺陷检测，以免造成误判。采用声波透射法检测时，施工时的预埋管埋设相当关键，若预埋管固定偏移或下端渗漏都将可能对试结果造成影响，甚至使检测被迫终止。2检测方法的应用检测规范对验证检测作出了明确规定，将检测方法按其准确可靠程度和直观性的高低，分为高、低两类，用“高”的检测方法弥补“低”的检测方法的不确定性，或对其结论进行复核。但在实际检测中，我们发现有的人对这一问题的理解存在偏差。认为“高”法指静载和钻芯法，“低”法指低应变法、高应变法和声波透射法，后者不得对前者进行验证。笔者认为应综合考虑上述各种检测方法的优缺点，对验证检测问题不应一概而论，而应区分对待。如某工程钻孔灌注桩基础，桩径1．2m，长50～60m。其中50#桩采用钻芯法检测，第1个抽芯孔钻至桩身40m处偏出桩外，再次钻孔又在45m处偏出桩外。经测斜仪测量该孔垂直度偏差已超出0.5％。在这种情况下，若再次钻孔抽芯，则难以实现到达桩底的要求，只能通过其它检测方法进行验证。最后决定采用高应变法和低应变法，对承载力和桩身完整性进行检测，从而对桩身质量作出综合判定。由此可见，采用高、低应变法对钻芯法检测进行补充和验证，或钻芯法为声波透射法评定提供依据，均说明各种检测方法应灵活配合运用，才能使桩基检测结果更加准确可靠。3结束语总之,桩基检测技术是一项全面、系统、综合的技术，只有根据实际情况选用不同的检测方法，各种方法相互配合和补充；使其在桩基检测中发挥不同的作用，并将检测结果与建筑物安全等级，抗震设防等级，地质条件，基础形式，建筑规模，设计要求等充分结合起来，全面系统地开展综合分析，才能做出准确可靠的评定。参考文献[1]J0J1O6—2003，建筑桩基检测技术规范[S]．[2]严国英，毛水木．静载试验判断桩身质量的探讨[J]．岩土工程界，2001，（4）．[3]汤连生，张鹏程，王洋.动力参数法桩基检测技术的探讨及改进[J]．水地质工程地质,2003，（3）.建筑·规划·设计
