混凝土强度与温度和龄期增长曲线图

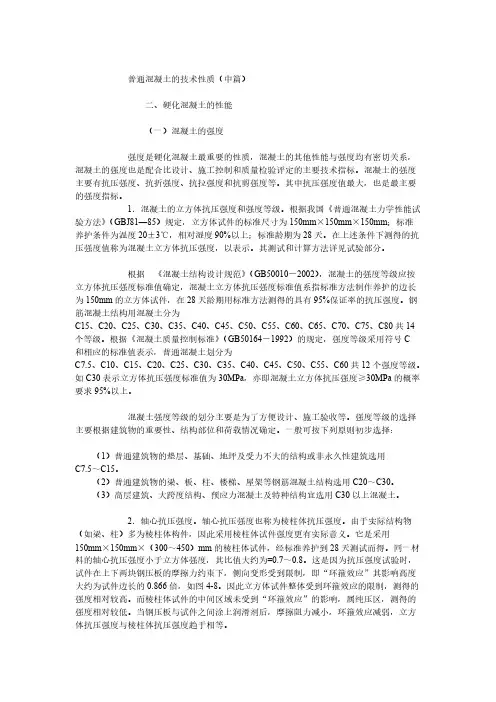

普通混凝土的技术性质（中篇）

二、硬化混凝土的性能

（一）混凝土的强度

强度是硬化混凝土最重要的性质，混凝土的其他性能与强度均有密切关系，

混凝土的强度也是配合比设计、施工控制和质量检验评定的主要技术指标。混凝土的强度

主要有抗压强度、抗折强度、抗拉强度和抗剪强度等。其中抗压强度值最大，也是最主要

的强度指标。

1．混凝土的立方体抗压强度和强度等级。根据我国《普通混凝土力学性能试

验方法》（GBJ81—85）规定，立方体试件的标准尺寸为150mm×150mm×150mm；标准

养护条件为温度20±3℃，相对湿度90%以上；标准龄期为28天。在上述条件下测得的抗

压强度值称为混凝土立方体抗压强度，以表示。其测试和计算方法详见试验部分。

根据　《混凝土结构设计规范》（GB50010－2002），混凝土的强度等级应按

立方体抗压强度标准值确定，混凝土立方体抗压强度标准值系指标准方法制作养护的边长

为150mm的立方体试件，在28天龄期用标准方法测得的具有95%保证率的抗压强度。钢

筋混凝土结构用混凝土分为

C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80共14

个等级。根据《混凝土质量控制标准》（GB50164－1992）的规定，强度等级采用符号C

和相应的标准值表示，普通混凝土划分为

C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60共12个强度等级。

如C30表示立方体抗压强度标准值为30MPa，亦即混凝土立方体抗压强度≥30MPa的概率

要求95%以上。

混凝土强度等级的划分主要是为了方便设计、施工验收等。强度等级的选择

主要根据建筑物的重要性、结构部位和荷载情况确定。一般可按下列原则初步选择：

（1）普通建筑物的垫层、基础、地坪及受力不大的结构或非永久性建筑选用

C7.5～C15。

（2）普通建筑物的梁、板、柱、楼梯、屋架等钢筋混凝土结构选用C20～C30。

精品文档

精品文档 结构混凝土强度的超声脉冲法检测

吴慧敏

概 述

一、超声法检测混凝土强度的依据

混凝土材料是弹粘塑性的复合体，合组分的比例变化、制造工艺条件不同，以及硬化混凝土结构随机性等，十分错综复杂地影响了凝聚体的性质，采用一种普通的数学模型，严密定量地描述结构混凝土强度是比较困难的。工程上，为了解燃眉之急，国内外专业人员都十分注重检测和评价结构混凝土的性能，超声波检测结构混凝土的强度便是内容之一。

超声波检测混凝土的强度基本的依据是超声波传播速度与混凝土的弹性性质的密切关系。超声声速与固体介质的弹性模量之间的数学关系在第三章中已列出，在实际检测中，超声声速又通过混凝土弹性模量与其力学强度的内在联系，与混凝土抗压强度建立相关关系以推定混凝土的强度。

超声测强以混凝土立方试块28天龄期抗压强度为基准，大体是把这种混凝土当做弹性体看待，而原材料品种规格、配合比、施工工艺等影响着超声检测参数，所以采用预先校正方法建立超声测强的经验公式。国内外采用统计方法建立专用曲线或数学表达式有如下几种：

前苏联、捷克和前民主德国采用： 4vccuQf

荷兰、罗马尼亚采用： BvccuAef

法国采用22AEfdccu，该公式与前苏联采用的相似（v2∞Ed）。波兰采用CBvAvfccu2。

国内，v~ccuf相关曲线基本采用：

BccuAvf和BvccuAef两种非线性的数学表达式。

式中 2dE——动力弹性模量；Q、A、B、C——经验系数。

可见，国内外实际应用的经验公式，采用超声声速参量便是突出了超声弹性波我与混凝土弹性模量及强度的相关性。

二、超声法检测混凝土强度的技术途径

混凝土超声测强曲线因原材料的品种规格和含量、配合比和工艺条件的不同而有不同的试验结果，因此，建立按常用的原材料品种规格、不同的技术条件和测强范围进行试验，大量的试验数据经适当的数学拟合和效果分析，建立超声声速v1与混凝土抗压强度的相关关系，取参量的相关性好、统计误差小的曲线作为基准校正曲线；并经验证试验，测强误差小的经验公式作为超声测强之用。超声测强有专用校正曲线、地区曲线和统一曲线，校正曲线和地区曲线在试验设计中一般均考虑了影响因素，而校正试验的技术条件与工程检测的技术条件基本相同，曲线的使用，一般不要特殊的修正，因此，建议你使用。在没有专用或地区测强曲线的情况下，如果应用统一的曲线，则需要，按不同的技术条件提出修正系数，使推算结构混凝土的精度控制在许可的范围内。这些修正系数也可根据各种不同的影响因素分项建精品文档

普通混凝土的技术性质（中篇）

二、硬化混凝土的性能

（一）混凝土的强度

强度是硬化混凝土最重要的性质，混凝土的其他性能与强度均有密切关系，混

凝土的强度也是配合比设计、施工控制和质量检验评定的主要技术指标。混凝土的强度主要

有抗压强度、抗折强度、抗拉强度和抗剪强度等。其中抗压强度值最大，也是最主要的强度

指标。1．混凝土的立方体抗压强度和强度等级。根据我国《普通混凝土力学性能试

验方法》（GBJ81—85）规定，立方体试件的标准尺寸为150mm×150mm×150mm；标准养

护条件为温度20±3℃，相对湿度90%以上；标准龄期为28天。在上述条件下测得的抗压

强度值称为混凝土立方体抗压强度，以表示。其测试和计算方法详见试验部分。

根据《混凝土结构设计规范》（GB50010－2002），混凝土的强度等级应按立

方体抗压强度标准值确定，混凝土立方体抗压强度标准值系指标准方法制作养护的边长为150mm的立方体试件，在28天龄期用标准方法测得的具有95%保证率的抗压强度。钢筋混

凝土结构用混凝土分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80共14个等级。根据《混凝土质量控制标准》（GB50164－1992）的规定，

强度等级采用符号C和相应的标准值表示，普通混凝土划分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60共12个强度等级。如C30表示立方体抗压强度标

准值为30MPa，亦即混凝土立方体抗压强度≥30MPa的概率要求95%以上。

混凝土强度等级的划分主要是为了方便设计、施工验收等。强度等级的选择主

要根据建筑物的重要性、结构部位和荷载情况确定。一般可按下列原则初步选择：

（1）普通建筑物的垫层、基础、地坪及受力不大的结构或非永久性建筑选用C7.5～C15。

（2）普通建筑物的梁、板、柱、楼梯、屋架等钢筋混凝土结构选用C20～C30。

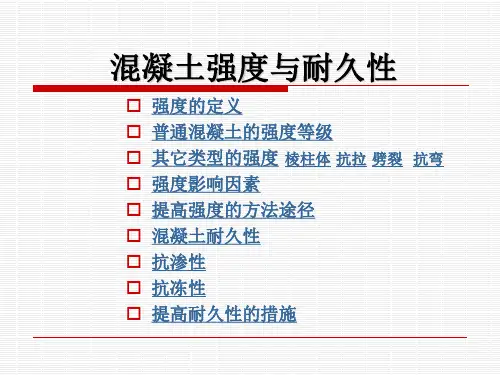

混凝土强度与耐久性

强度的定义

普通混凝土的强度等级

其它类型的强度棱柱体抗拉劈裂抗弯

强度影响因素

提高强度的方法途径

混凝土耐久性

抗渗性

抗冻性

提高耐久性的措施1.

砼的

fC及等级

砼的抗压强度是指在外力作用下，混凝土抵抗

破坏的能力。

我国采用立方体抗压强度（cube）和棱柱体抗

压强度两种。有的国家（美国、日本）则采用圆柱

体抗压强度。（the strength of concrete）

砼的强度包括抗压、抗拉、抗弯、抗剪、握裹、疲劳强度等，其中以抗压强度最大，抗拉强度最小。在砼结构中，

大都采用砼的抗压强度作为设计依据，在施工控制中也都采用f

压评定砼质量，下面主要讨论f

C简要说明f

t

（一）砼的f

C与f

t砼的强度

Back图4.1规定：

以边长为

150mm

的立方体试件，在温度

为20±2℃，相对湿度为95% 以上的潮湿环境或

水中的标准条件下，经28天养护，采用标准试

验方法测得的极限抗压强度(maximum

compressive strength—标准强度the standard

compressive strength ）来确定砼的等级（

大体积混凝（1）立方体(cube) compressive strength

砼的立方体f

C是划分抗压等级的主要依据。

[note]

立方体f

C是在标准情况下测定的，是砼质量具有对比性。立方体f

C普通混凝土强度等级GradesC60C7.5C10

C55

C50

C35C15

C20

C25

C30

C45

C40C25

concretef

cu,k根据混凝土立方体抗压强度标准值f

cu，k（P%≥95％）

砼可划分为下列十二个常用等级（MPa）：

C7.5、C10、C15、C20、C25、C30、

C35、C40、C45、C50、C55、C60

.

Back

A.

强度等级量值与过去的标号对应关系如下：

1 kgf/cm2≈0.1MPa

C7.5≈75＃、C10≈100……

C60≈600＃[note]:等级

K=
