光电子课程设计光电警报器

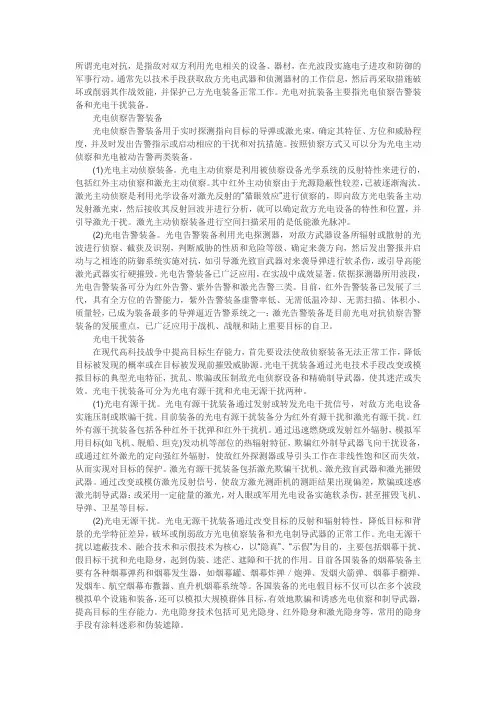

所谓光电对抗，是指敌对双方利用光电相关的设备、器材，在光波段实施电子进攻和防御的军事行动。通常先以技术手段获取敌方光电武器和侦测器材的工作信息，然后再采取措施破坏或削弱其作战效能，并保护己方光电装备正常工作。光电对抗装备主要指光电侦察告警装备和光电干扰装备。

光电侦察告警装备

光电侦察告警装备用于实时探测指向目标的导弹或激光束，确定其特征、方位和威胁程度，并及时发出告警指示或启动相应的干扰和对抗措施。按照侦察方式又可以分为光电主动侦察和光电被动告警两类装备。

(1)光电主动侦察装备。光电主动侦察是利用被侦察设备光学系统的反射特性来进行的，包括红外主动侦察和激光主动侦察。其中红外主动侦察由于光源隐蔽性较差，已被逐渐淘汰。激光主动侦察是利用光学设备对激光反射的“猫眼效应”进行侦察的，即向敌方光电装备主动发射激光束，然后接收其反射回波并进行分析，就可以确定敌方光电设备的特性和位置，并引导激光干扰。激光主动侦察装备进行空间扫描采用的是低能激光脉冲。

(2)光电告警装备。光电告警装备利用光电探测器，对敌方武器设备所辐射或散射的光波进行侦察、截获及识别，判断威胁的性质和危险等级、确定来袭方向，然后发出警报并启动与之相连的防御系统实施对抗，如引导激光致盲武器对来袭导弹进行软杀伤，或引导高能激光武器实行硬摧毁。光电告警装备已广泛应用，在实战中成效显著。依据探测器所用波段，光电告警装备可分为红外告警、紫外告警和激光告警三类。目前，红外告警装备已发展了三代，具有全方位的告警能力，紫外告警装备虚警率低、无需低温冷却、无需扫描、体积小、质量轻，已成为装备最多的导弹逼近告警系统之一；激光告警装备是目前光电对抗侦察告警装备的发展重点，已广泛应用于战机、战舰和陆上重要目标的自卫。

光电干扰装备

在现代高科技战争中提高目标生存能力，首先要设法使敌侦察装备无法正常工作，降低目标被发现的概率或在目标被发现前摧毁威胁源。光电干扰装备通过光电技术手段改变或模拟目标的典型光电特征，扰乱、欺骗或压制敌光电侦察设备和精确制导武器，使其迷茫或失效。光电干扰装备可分为光电有源干扰和光电无源干扰两种。

一、实训目的

1. 理解声光报警器的工作原理和设计方法；

2. 学会使用常用电子元器件和电路设计工具；

3. 提高动手能力和团队协作能力；

4. 培养创新意识和实际应用能力。

二、实训内容

1. 声光报警器原理分析；

2. 声光报警器电路设计；

3. 声光报警器元器件选择；

4. 声光报警器组装与调试；

5. 声光报警器性能测试。

三、实训过程

1. 声光报警器原理分析

声光报警器是一种利用声、光信号来提醒人们注意安全的报警装置。它主要由声源、光源和报警控制器三部分组成。当发生异常情况时，报警控制器检测到信号后，通过电路控制声源和光源同时发出声光报警信号，提醒人们注意安全。

2. 声光报警器电路设计

（1）声源电路设计：声源电路主要由蜂鸣器、放大器和电源组成。蜂鸣器负责发出声音，放大器对声音信号进行放大，使声音更加洪亮。

（2）光源电路设计：光源电路主要由LED灯、限流电阻和电源组成。LED灯负责发出光信号，限流电阻对LED灯进行限流，防止其损坏。

（3）报警控制器电路设计：报警控制器电路由微控制器、传感器、信号处理电路和电源组成。微控制器负责处理传感器采集到的信号，信号处理电路对信号进行处理，当检测到异常情况时，通过电路控制声源和光源发出报警信号。

3. 声光报警器元器件选择 （1）蜂鸣器：选择高音质、低功耗的蜂鸣器，以确保报警声音洪亮且节能。

（2）LED灯：选择高亮度、低功耗的LED灯，以确保报警光信号明显。

（3）微控制器：选择功能强大、功耗低的微控制器，以满足报警控制器的需求。

（4）传感器：根据实际应用场景选择合适的传感器，如温度传感器、烟雾传感器、红外传感器等。

4. 声光报警器组装与调试

（1）根据电路设计图，将元器件焊接在电路板上。

（2）将声源、光源和报警控制器电路连接在一起。

（3）调试电路，确保声光报警器能够正常工作。

5. 声光报警器性能测试

（1）测试声光报警器在不同环境下的报警声音和光信号。

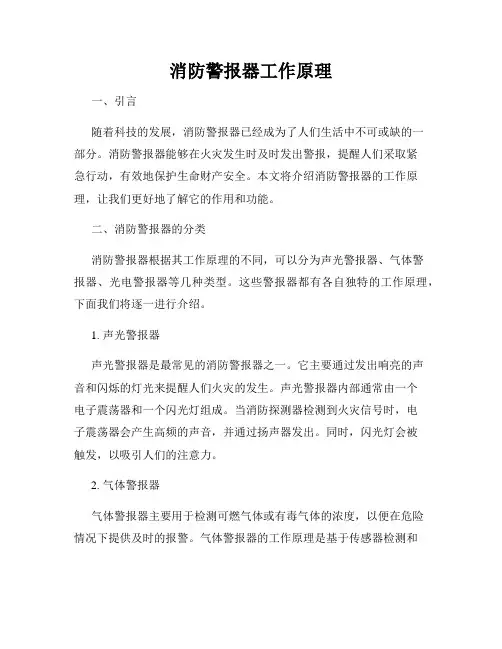

消防警报器工作原理

一、引言

随着科技的发展，消防警报器已经成为了人们生活中不可或缺的一部分。消防警报器能够在火灾发生时及时发出警报，提醒人们采取紧急行动，有效地保护生命财产安全。本文将介绍消防警报器的工作原理，让我们更好地了解它的作用和功能。

二、消防警报器的分类

消防警报器根据其工作原理的不同，可以分为声光警报器、气体警报器、光电警报器等几种类型。这些警报器都有各自独特的工作原理，下面我们将逐一进行介绍。

1. 声光警报器

声光警报器是最常见的消防警报器之一。它主要通过发出响亮的声音和闪烁的灯光来提醒人们火灾的发生。声光警报器内部通常由一个电子震荡器和一个闪光灯组成。当消防探测器检测到火灾信号时，电子震荡器会产生高频的声音，并通过扬声器发出。同时，闪光灯会被触发，以吸引人们的注意力。

2. 气体警报器

气体警报器主要用于检测可燃气体或有毒气体的浓度，以便在危险情况下提供及时的报警。气体警报器的工作原理是基于传感器检测和信号处理。传感器会感知到环境中特定气体的浓度，并将检测到的信号转变成电信号，再经过信号处理后触发警报。

3. 光电警报器

光电警报器通过光学传感器来检测空气中的烟雾，从而发出警报。光电警报器通常由一个发射器和一个接收器组成。发射器会发射出特定波长的光束，当烟雾进入警报器时，光束会被散射，一部分光会被接收器接收到，并触发警报。

三、消防警报器的工作流程

无论是声光警报器、气体警报器还是光电警报器，它们的工作流程基本相似。

1. 检测环境信号

消防警报器会不断地检测环境中是否存在火灾或可燃气体等危险信号。这些警报器内部的传感器会感知到特定的物理或化学变化，并将其转化成电信号。

2. 信号处理

一旦传感器检测到危险信号，消防警报器会将电信号传送给内部的信号处理器。信号处理器会对信号进行分析和处理，从而确认是否触发警报。

3. 触发警报 当信号处理器确认存在危险信号时，警报器将被触发并发出警报。声光警报器会同时发出响亮的声音和闪烁的灯光，气体警报器会发出特定的声音警报，光电警报器会发出声音和闪光灯。

前 言

随着我国全面小康建设步伐的加速，人们的生活水平有了专门大的提高，同时，社会人口的流动性大大增加，社会结构和社会治安问题日趋复杂，人们对家庭生命财产的平安愈来愈重视。因此，人们在生活中慢慢引入报警器，用来预防抢劫、盗窃等意外事件的发生。

防盗报警系统是用物理方式或电子技术，自动探测发生在设防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示可能采取计谋的系统。防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。一旦发生突发事件，就能够通过声光报警信号在安保操纵中心准确显示出事地址，使于迅速采取应急方法。防盗报警系统与出入口操纵系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一路组成了平安防范系统。

报警器(alarm)，又称防盗器。是由传感器和信号处置组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置。传感器又是报警器的核心元件，采纳不同原理的传感器件，能够组成不同种类、不同用途的报警装置。

防盗报警器，是对用于发生警情、危险、紧急情形等状况下以声音、光线、气压等形式发出警报的电子产品的统称。随着社会科学技术的迅速进展，人们对报警器的性能提出了愈来愈高的要求。其应用也是愈来愈普遍，涉及到各个行业中。

传统报警器通常采纳触摸式报警、开关报警器、光电报警等。这种报警器具有性能稳固、实用性强等特点。本课程设计所设计的简易防盗报警器是借助于数字逻辑电路，采纳模块化的设计思想。不仅使得设计变得简单、方便、灵活性强，而且电路简单容易实现，工作稳固。

第一章：设计大体要求

设计一检测电路，将检测器件安装在门、柜把手，箱、包等的防盗报警装置，只要有触摸，扬声器即会发出报警声，而且即便手离开感应器时，扬声器也会延时1（s）左右停止响鸣。

【要紧参考元器件】NE555。

第二章：系统组成及原理

依照课题设计要求初步成立系统框图

图2-1 系统框图

检测电路
