大学电装实习报告

东北石油大学本科生电装实习（报告）

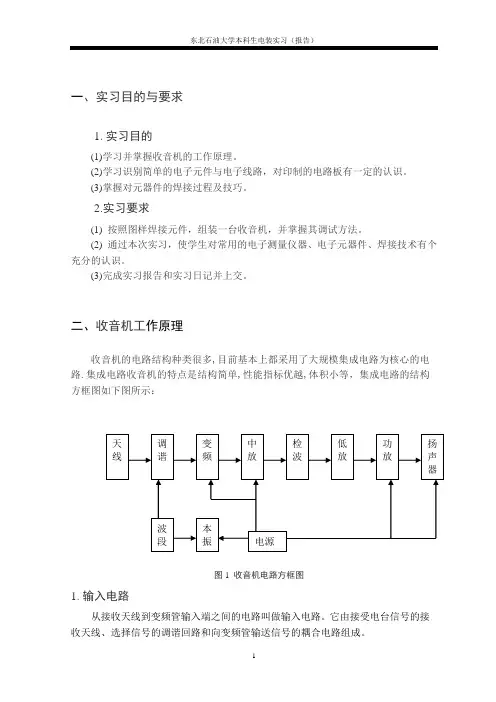

1 一、实习目的与要求

1.实习目的

(1)学习并掌握收音机的工作原理。

(2)学习识别简单的电子元件与电子线路，对印制的电路板有一定的认识。

(3)掌握对元器件的焊接过程及技巧。

2.实习要求

(1) 按照图样焊接元件，组装一台收音机，并掌握其调试方法。

(2) 通过本次实习，使学生对常用的电子测量仪器、电子元器件、焊接技术有个充分的认识。

(3)完成实习报告和实习日记并上交。

二、收音机工作原理

收音机的电路结构种类很多,目前基本上都采用了大规模集成电路为核心的电路.集成电路收音机的特点是结构简单,性能指标优越,体积小等，集成电路的结构方框图如下图所示：

图1 收音机电路方框图

1.输入电路

从接收天线到变频管输入端之间的电路叫做输入电路。它由接受电台信号的接收天线、选择信号的调谐回路和向变频管输送信号的耦合电路组成。 调谐 变频 中放 检波 低放 功放 扬声器

波段 本振 电源 天线 东北石油大学本科生电装实习（报告）

2 (1)输入回路的工作原理

超外差式收音机的输入回路是由调谐线圈L和可变电容C串联结成,如图2所示,它是利用等效串联谐振现象来选择所需信号的。

图2 输入回路

调谐线圈L一般绕在铁氧体磁棒上,这就是通常所说的磁性天线。当空间各个不同的无线电波通过调谐线圈时,都会在线圈中产生感生电动势,并产生一定的电流。调节可变电容C使电路与某一中心频率为f的信号v发生谐振.当发生串联谐振时,电路对信所呈现的阻抗最小,则电路电流也就最大,因而频率为f的信号能在调谐线圈两端产生较高的信号电压。此信号电压通过绕在同一磁棒上次级线圈L1的耦合,传送到下一级输入端。而其他频率的信号,因未发生谐振,电路对它们呈现的阻抗大,相应的回路电流也小,在调谐线圈两端所产生的信号电压也小。故只有频率为f的信号被选出来,其他频率的信号都被有效的加以抑制。

调节L和C组成的输入回路,使它对欲接受的信号发生谐振的过程叫调谐,也就是通常所说的选台。这种输入回路一般称为调谐输入回路或调谐回路。

西安邮电学院

电 装 实 习 报 告 书

系部名称 ：

学生姓名 ：

专业名称 ：

班 级 ：

时间 ：

实验一：焊接练习

一、 实习内容：

1．了解电烙铁的性质功能。

2．熟练电烙铁的使用，联系焊接技术、 实习器材及介绍

二、 实习器材及介绍：

1. 电烙铁：由烙铁头，加热管，电源线和烙铁架组成。一般使用的是内热式电 烙铁，功率 30w，功率小，热量集中，适于一般元件的焊接。握手柄的方式

有正握，反握和握笔式三种。 2. 钳子、镊子各一把，铜丝若干（需截成段） 由

（我们使用的是空心带焊锡膏的） 。 3. 焊锡丝： 37%的铅和 63%的锡组成的合金 焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点 因此是用于焊接合适材料。 ：带若干的孔。不是正规使用的，用来练习焊接技术的。

四、 原理简述：

电烙铁是加热工具，将烙铁头加热到 250 摄氏度左右，在此温度下，焊锡便 可融化为熔融状态，此时便可将与锡相亲的铜制元件与 PCB 板上铜制电路焊接 在一起。 焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40。它的 熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。烙铁头 在正常使用下氧化得很快，其清理办法是：将烙铁头在有松香的烙铁板或湿海绵 上轻轻摩擦即可。

五、 实习步骤：

（1）先插上电烙铁的插头，待几分钟预热之后使用。 （2）焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成 45 度，这样焊锡与 电烙铁夹角成 90 度，在这种角度下比较易于焊接，并且不易出现错误，照成焊 接的失败。 （3） 焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡； 也不要过短，以免造成虚焊。 （4） 元件的腿尽量要直， 而且不要伸出太长， 1 毫米为好， 以 多余的可以剪掉。 （5） 焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。

电装实习报告册

学号：**********

姓名：***

学院：机电工程学院

专业：电气工程与自动化

时间：2012.2.27~2012.3.11 苏州大学10电气电装实习报告

第 2 页 共 26 页 前言

电装实习是苏州大学电气工程及其自动化专业实践教学的一个十分重要的环节。此次为期两周的电装实习是完成一部电话机、收音机的焊接、装配，我们每个人的工作就是对原理进行分析，具体的电话焊接装配，完成电话机从零散的元件到成品的过程。

本实习报告说明了此次电装实习的主要内容。先是叙述此次实习的初次体验及焊接练习，然后是电话机、收音机制作的相关过程。以电话机为例，首先分析了电话机的原理，给出了电话机的装配电路图，接着是本次实习的物料清单。最后便是这两周实习的心得体会，实习感受和收获。

在此次电装实习过程中遇到许多问题，得到了老师们的耐心指导和同学们的帮助，在此对他们表示感谢。两个星期的实习很快结束了。这给平日只学理论知识的我们以很好的实践机会，让我们在自己动手的过程中逐渐掌握一些相关的知识，于无形之中，提升自己的动手能力。本次实习让我们自己动手，品尝成功的喜悦，激发了我们对实践的兴趣与热情。

苏州大学10电气电装实习报告

第 3 页 共 26 页 目录

第一部分：电装初体验及焊接练习

1.1 实习目的与要求

1.2 常用电子元器件认识及识别

1.3 电装常用工具认识

1.4 安装工艺要求

1.5 焊接的技巧与注意事项

1.6 焊接操作练习

第二部分：JC638面包型电话机制作

2.1 电话机原理及装配电路图介绍

2.2 原件清点、识别与测量

2.3 焊接与装配

2.4 调试与维修

2.5 电话机制作总结

第三部分：X—921型调频收音机制作

3.1 收音机原理及装配电路图介绍

3.2 原件清点、识别与测量

3.3 焊接与装配

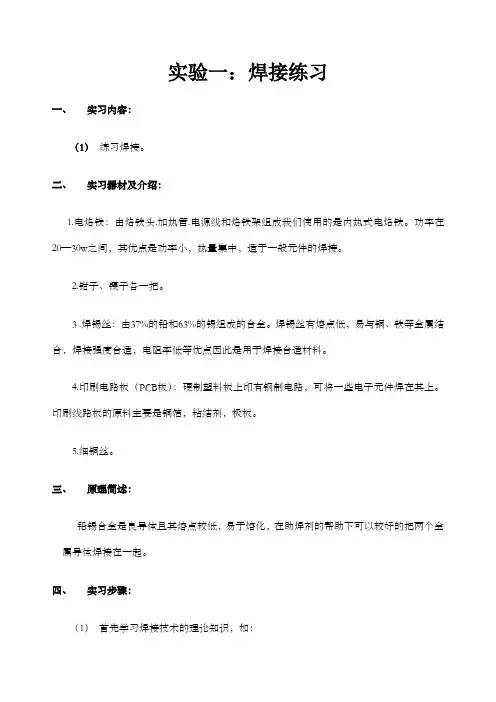

实验一：焊接练习

一、 实习内容：

（1） 练习焊接。

二、 实习器材及介绍：

1.电烙铁：由烙铁头.加热管.电源线和烙铁架组成我们使用的是内热式电烙铁。功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接。

2.钳子、镊子各一把。

3 .焊锡丝：由37%的铅和63%的锡组成的合金。焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料。

4.印刷电路板（PCB板）：硬制塑料板上印有钢制电路，可将一些电子元件焊在其上。印刷线路板的原料主要是铜箔，粘结剂，极板。

5.细铜丝。

三、 原理简述：

铅锡合金是良导体且其熔点较低，易于熔化，在助焊剂的帮助下可以较好的把两个金属导体焊接在一起。

四、 实习步骤：

（1） 首先学习焊接技术的理论知识，如： （a） 左手拿焊锡丝，右手拿电烙铁。

（b） 把电烙铁以45度左右夹角与焊盘接触，加热焊盘。

（c） 待焊盘达到温度时，同样从与焊板成45度左右夹角方向送焊锡丝。

（d） 待焊锡丝熔化一定量时，迅速撤离焊锡丝。

（e） 最后撤离电烙铁，撤离时沿铜丝竖直向上或沿与电路板的夹角45度方向。

（2） 用斜口钳把电线的绝缘层去掉，取得铜丝。

（3） 用斜口钳将铜丝截成等长度的小段，并加工成弯钩并穿上焊板上。

（4） 用电烙铁与焊锡丝将加工好的弯钩焊接在新的电路板上。

五、 实习小结及心得：

这次电装实习首先要学习的就是焊接，它是电子电工组装实验的基础，其质量的好坏直接影响到电器设备的质量。

老师介绍了电焊的一些基本要求后就让我们开始练习，刚开始拿起那电烙铁的时候手还一直抖，吓的不敢焊，终于敢下手的时候却老将焊板焊糊，不过焊过几个以后慢慢地掌握了一点技巧之后发现自己焊的还行，大部分都挺符合要求的。就这样慢慢地熟练之后速度不但提高了而且质量也越来越高了。

焊到后面觉得焊东西挺好玩的，只要细心，掌握好一定的技巧，一定会做的很漂亮。这也是为我们后面的收音机与电话组装做准备。 实验二：组装收音机
