浅谈鼠笼转子断条的修理方法
- 格式:pdf
- 大小:108.46 KB
- 文档页数:1
1,高压电动机鼠笼转子断条改进方法1)在鼠笼条和端环整体连接处加强机械强度,避免转子鼠笼条断后翘起扫膛,利用制作合适尺寸的钢环或无纬环氧玻璃丝带及钢线绑扎来增加转子端部鼠笼条和端环的机械强度。
对于转子直径较小,可以不扎钢线或无纬玻璃丝带,而用一个钢环,包以绝缘,置于端头,用玻璃丝带扎牢,再浸漆烘干。
2)对于鼠笼条在铁芯槽内松动的转子,必须制作比原铜条尺寸略大的铜条来打进槽孔,槽孔和铜条夹紧没松动、翘起。
3)避免电动机超载、频繁短时间开启,改善电动机运行工况,制定合适的运行方式,保证电动机的安全运行。
2,高压电动机鼠笼转子断条技改工艺1)更换断裂的转子铜条。
如果铜条断条或裂纹在槽内,首先用铣床铣去端环上对应孔洞内的焊接部位,用与槽型匹配的钢杆顶出断裂的导条,仔细吹扫铁心槽,检查槽内清洁无杂物。
再以重新定制的铜条(尺寸略大一点)打入转子槽内。
2)笼条与端环焊接,钎焊前彻底清理焊接部位,打好45°坡涂上溶剂进行施焊。
为了减少内应力和保证强度,要低温钎焊,且均匀加热,当温度达到800℃时,用45%银钎料银焊条焊接,以减少接触电阻;将银焊条触及接头处,让钎料溶化并逐渐填满间隙,焊接4~5 个接头后,转180°后再焊接另一面的接头,要交叉进行焊接,以减少焊接后的残余应力。
钎焊后,当端环冷却到180℃时,用10%的柠檬酸水溶液洗刷,并吹干。
3)防护环采用磁性钢环,工艺要标准,采用热套法装入。
厚度为2~3mm,厚度不得超过铁心外圆。
4)无纬玻璃丝带绑扎。
用厚度为 0.17mm 宽度为 25 (或 15)mm无纬环氧玻璃丝带绑扎。
将转子安放在绑扎机上,通过拉紧装置将无纬玻璃丝带拉至转子,调整好合适的拉力及转速,然后进行缠绕绑扎,绑扎厚度不得超过转子铁心外圆。
无纬玻璃丝带浸漆烘干固化后,用小榔头敲打可发出清脆的金属声为合格。
用锉刀锉平箍环。
5)转子进行动平衡校验。
5 转子改造后的效果1)逐步改进后转子断条故障情况见表。
双鼠笼电机笼条断裂的原因分析及解决方案×××(××××××发电有限责任公司×××× 044602)摘要:笼条断裂是双鼠笼式电机转子的常见故障,本文通过对××××发电厂#6炉高压电机转子检修时发现的问题及处理方法进行分析和总结。
Abstract: The Cage fracture is a two-squirrel-cage rotor common faults, this paper Douhe by Datang International Power Plant # 6 furnace repair high-pressure rotor and found the problems and treatment methods for analysis and summary。
关键词:双鼠笼,笼条断裂,分析和总结Key words: double-cage, cage of fracture, analysis and summary引言双鼠笼式电机对比单鼠笼电机改善了启动性能,近年来得到广泛应用,但是双鼠笼和单鼠笼电机的共性问题——笼条易断裂至今未得到彻底解决,作者根据××电厂的实践提出新的解决方案。
情况介绍××电厂#6炉配备4台排粉机电机,型号为JS1510_4,电压6000V,电流90.8,功率850KW,功率因数0.89,是兰州或沈阳电机厂1983年左右生产的双鼠笼异步电动机,至今已有27年左右。
在本次#6机组炉侧高压电机检修中发现,排粉机电机转子存在不同程度的鼠笼条断裂现象,最严重的断条达20根,并且断条位置都在外笼。
笼条断裂原因分析一)频繁启动。
启动时电流是平时的5~~7倍,此时,笼条因受到较大的感应电流而迅速升温,材质强度下降,热应力增加,再加上电磁扭矩的作用,使笼条产生较大的剪切力和离心力,频繁启动使笼条频繁受到上述力的作用,很容易达到疲劳极限,导致笼条断裂。
高压电动机转子断条的原因分析及处理摘要:高压交流鼠笼型电动机在电力生产过程中运十分广泛。
但由于原理、结构、机械、制造、工艺、材质、运行的等等一系列复杂的原因共同作用,导致了笼型电机断条事故,由断条所引发的事故占全部电机事故的35%。
分析和解决断条问题是电力生产中迫切需要解决的问题。
本文从多方面分析了笼型电机的断条原因,并针对其原因提出了解决方案,着重从工艺上进行叙述。
由于本人从事电机修造的时间不长,对这方面的研究还有待进一步探讨,希望各位专家能提出宝贵意见,以便以后能够解决更多的现场问题。
关键词:电机;笼条;故障;分析;处理1 前言异步电动机是一种将电能转变为机械能的交流电动机,又称感应电动机,高压异步电动机是指额定工作电压为3~10KV的交流电动机。
在电力生产过程中,高压电机广泛运用在汽轮机及锅炉辅机设备中,如球磨机拖动电机等。
重载启动电机,在启动过程中,由于启动时间长,启动力矩大,易造成笼条断裂,给安全生产造成影响。
2 造成笼条断裂的主要原因1)启动时转子笼条温度很高,使机械强度下降根据电机的堵转等值电路可知其基本方程式=可知,由于定、转子实际阻抗Z1、Z2均很小,因而异步电机启动时的定转子电流都将很大的,造成转子笼条导体的温度升高,根据计算,短时笼条温度可达300℃,机械强度下降,容易断裂。
异步电机启动时起动电动很大而起动转矩不大,其主要原因是起动时转子功率因数很低。
由cosφ2st=可知由于x2>>r2,故cosφ2st≈0.2左右,这表明起动电流中主要是电感性的无功电流,它使供电系统的电压大幅下降,使起动转矩下降为额定转矩的0.9倍,而由于系统电压的下降使得很启动的时间进一步延长,而加剧转子笼条的损坏断裂。
2)为了使启动转矩有所提高,改善电机的启动特性,大多数重载启动电机都采用了深槽式或双笼式结构。
内笼选用工业纯铜为原料,材质一般为T1、T2;外笼一般采用黄铜材料,其电阻较大,有助于起动特性的改善,其机械强度较高,增强抗断条能力。
电动机双鼠笼转子绕组断条原因及对策王春云 张立成(浩良河化肥厂 黑龙江省伊春市 153103) 双鼠笼转子铜笼导条发生断裂,是影响火力发电厂稳定运行的一个因素。
就笔者所知:火力发电厂驱动钢球磨煤机的电动机双鼠笼转子导条故障频繁发生,如裂纹、开焊、断裂、弯曲、断节等,特别是弯曲、断节往往撞击定子线圈,致使整台电动机损坏。
我们采用钎焊及环氧玻璃带护环方法处理,收到了满意的效果。
1 双鼠笼绕组导条断裂实例我厂有5台电站锅炉,每台炉有2台钢球磨煤机,都采用双鼠笼转子电动机拖动,大修中均发现数量不等、情况各异的断裂,严重者损坏电机,不仅影响发电厂稳定运行,还影响合成氨及尿素生产用汽。
钢球磨煤机是用JSQ 141028280k W ,6000V 电动机拖动的,导条多在伸出槽口10mm 左右处断裂,且大都为上笼导条。
断裂弯曲的导条撞伤定子线圈。
生产统计表明:钢球磨煤机所用电动机,在运行3年左右后,转子笼端环与导条焊接的根部均会有不同程度的开裂或裂纹,或者断裂弯曲撞击定子线圈,损坏电机。
同时也表明火力发电厂钢球磨煤机电动机双鼠笼转子笼最多可安全运行3年左右。
2 双鼠笼转子导条断裂原因分析211 能力匹配不合理及重载下启动火力发电厂多为带钢球磨煤机的储仓式制粉系统,2台磨煤机一台连续运行,另一台在粉仓满时停止,粉仓粉位低时再启动,2台互为备用、倒换,启动频繁。
不仅如此,交接班时还需启动试验;特别是有的电厂磨煤机能力大,就是1台也不需连续运行就满足制粉需要,这无疑增加了启动次数,有的工厂每天启动次数多达12次。
另外还有个别班组不严格执行操作规程,停磨时不吹净磨煤机内的煤粉,从而造成再启动时带载,恶化了电动机启动工况。
212 转子槽型及其导条配合间隙过大双鼠笼绕组的铁芯槽型如图1所示。
这种槽型运转时槽漏抗较大,挤流效应显著,启动时启动笼电流大,因此导条受到很大的电磁力、热应力、切向力的作用。
JSQ 141028型电动机转子铁芯槽型如图1(b )所示。

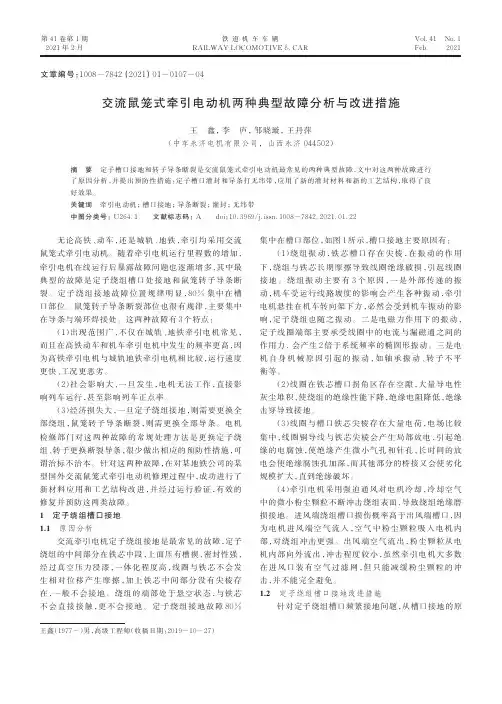

第41卷第1期2021年2月铁道机车车辆RAILWAY LOCOMOTIVE&CARVol.41No.12021Feb.交流鼠笼式牵引电动机两种典型故障分析与改进措施王鑫,李庐,邹晓璇,王丹萍(中车永济电机有限公司,山西永济044502)摘要定子槽口接地和转子导条断裂是交流鼠笼式牵引电动机最常见的两种典型故障,文中对这两种故障进行了原因分析,并提出预防性措施:定子槽口灌封和导条打无纬带,应用了新的灌封材料和新的工艺结构,取得了良好效果。
关键词牵引电动机;槽口接地;导条断裂;灌封;无纬带中图分类号:U264.1文献标志码:A doi:10.3969/j.issn.1008-7842.2021.01.22无论高铁、动车,还是城轨、地铁,牵引均采用交流鼠笼式牵引电动机。
随着牵引电机运行里程数的增加,牵引电机在线运行后暴露故障问题也逐渐增多,其中最典型的故障是定子绕组槽口处接地和鼠笼转子导条断裂。
定子绕组接地故障位置规律明显,80%集中在槽口部位。
鼠笼转子导条断裂部位也很有规律,主要集中在导条与端环焊接处。
这两种故障有3个特点:(1)出现范围广,不仅在城轨、地铁牵引电机常见,而且在高铁动车和机车牵引电机中发生的频率更高,因为高铁牵引电机与城轨地铁牵引电机相比较,运行速度更快、工况更恶劣。
(2)社会影响大,一旦发生,电机无法工作,直接影响列车运行,甚至影响列车正点率。
(3)经济损失大,一旦定子绕组接地,则需要更换全部绕组,鼠笼转子导条断裂,则需更换全部导条。
电机检修部门对这两种故障的常规处理方法是更换定子绕组、转子更换断裂导条,很少做出相应的预防性措施,可谓治标不治本。
针对这两种故障,在对某地铁公司的某型国外交流鼠笼式牵引电动机修理过程中,成功进行了新材料应用和工艺结构改进,并经过运行验证,有效的修复并预防这两类故障。
1定子绕组槽口接地1.1原因分析交流牵引电机定子绕组接地是最常见的故障,定子绕组的中间部分在铁芯中段,上面压有槽楔,密封性强,经过真空压力浸漆,一体化程度高,线圈与铁芯不会发生相对位移产生摩擦,加上铁芯中间部分没有尖棱存在,一般不会接地。
技术资料大型鼠笼电动机转子断条的原因分析、监(检)测及处理方法2021-04大型鼠笼电动机转子断条的原因分析、监(检)测及处理方法大中型高压异步电动机是火力发电厂,炼钢厂、石油化_橡胶厂等工矿企业生产中使用的重要电气设备, 广泛用于拖动磨`煤机、煤机空气压缩机、风机、水泵等设备运行。
随着生产的发展, 大中型高压异步电动机的数量在不断增加, 然而这类电动机在运行中出现的鼠笼转子导条断裂故障不同程度地危及到机组运行的可靠性和经济性。
如果故障初始时不及时发现并加以修复, 故障扩展很快, 甚至导致事故停机。
断条严重时还能甩出来, 从而损坏定子线圈, 会给修理带来困难。
因此, 如能在转子断条故障初期检测出来, 并及时修复处理, 可以有效地避免意外停机及恶性事故的发生。
异步电功机鼠笼转子断条问题一直是电机制造厂家及用户关心和致力解决的难题。
国内外的专家、学者都在积极寻找有效解决鼠笼转子断条问题的方法, 并为此做了大量富有成效的工作。
本文结合生产关际, 对高压异步电动机鼠笼转子断条问题进行综合分析研究。
一、鼠笼转子断条故障的现象及特征大中型高压异步电机的转子采用铜条与两边端环焊接的鼠笼结构, 具有结构简单, 坚固耐用、效率较高的特点。
但是这类电动机一般采用全压下的直接起动, 起动电流较大, 特别是拖动高转动惯量的风机和重载且负荷脉动的球磨机时, 起动电流可高达额定电流的5~7 倍, 加之机组的起动频繁, 导致鼠笼转子导条端环开焊或导条损伤断裂故障的增加。
不能正常运行, 经常会出现下列故障现象:1.电动机起动转矩降低, 起动时间延长。
断条故障点多的电动机在空载起动时也会发出时高时低的嗡嗡声, 机身出现振动, 并且定转子之间有火花产生;2.电动机满载运行时, 定子三相电流波动且不平衡, 三相电流表指针出现周期性摆动;3.负载运行的电动机转速明显下降, 转子发热厉害, 电动机温升增高, 导条断裂处有火花;4.电动机运行时的振动和噪声加剧, 严重的转子断条电动机会发出咯哒咯哒的异常噪声;5.停机抽出转子检查, 会发现转子导条在端环焊口接缝处断裂, 并且导条断裂处的铁心表面常呈蓝色的氧化痕迹。
鼠笼式电机断条怎么处理
我公司在经过了多年的修理电机经验,总结了最省钱又省事而且质量过关的修理方案。
现在有很多鼠笼式电机,在长时间运行过程中,铜排与短路环连接处出现断接的地方,以前出现这种情况,很多修理单位就会把所有的铜排全部拆掉,因为只是断了几根,很是浪费,但如果直接用焊条堆焊,只能凑合用几天,时间长了又会断裂,如何解决这个问题成了修理厂很使用单位最头痛的事。
经过长时间的摸索,终于找到了解决方法:
1.把电机转子上车床,在铜排与短路环链接处车个工字凹槽。
2.用一根直径十个左右的铜棒,放入凹槽中。
3.用25%的银焊条把铜棒跟凹槽焊接到一起。
4.转子做动平衡试验。
5.装机试验。
循环水泵电动机转子鼠笼条断裂的原因分析及预防措施摘要:本文阐述300MW火力发电厂高压6KV循环水泵电机,鼠笼条断裂原因,并提出处理方法及预防措施。
关键词:高压6KV单鼠笼;鼠笼条断裂;处理;措施1引言高压鼠笼电动机是火力发电厂重要的厂用设备之一。
2×330MW火力发电机组自2009年投产以来,2015年B级检修时发现循环水泵电机转子鼠笼条断裂(见图1),2016年循环水泵电机在运行中发现声音异常2016年5月份小修时抽转子发现鼠笼条断裂(见图2);循环水泵电机连续2年出现鼠笼条断裂现象,造成了较大的经济损失。
本文主要分析YKSL1600-12/1730-1高压异步感应电动机转子鼠笼断裂,故障发生的原因,进而提出了一些相应的预防措施。
图1 2015年循环水泵电机转子鼠笼条断裂照片图2 2016年循环水泵电机转子鼠笼条断裂照片2鼠笼式三相异步电动机的工作原理由于旋转磁场以n1转速旋转,转子导体开始时是静止的,故转子导体将切割定子旋转磁场而产生感应电动势(感应电动势的方向用右手定则判定)。
由于转子导体两端被短路环短接,在感应电动势的作用下,转子导体中将产生与感应电动势方向基本一致的感生电流。
转子的载流导体在定子磁场中受到电磁力的作用(力的方向用左手定则判定)。
电磁力对转子轴产生电磁转矩,驱动转子沿着旋转磁场方向旋转。
通过上述分析可以总结出电动机工作原理为:当电动机的三相定子绕组(各相差120度电角度),通入三相对称交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路),载流的转子导体在定子旋转磁场作用下将产生电磁力,从而在电机转轴上形成电磁转矩,驱动电动机旋转,并且电机旋转方向与旋转磁场方向相同。
3鼠笼断裂的基本特征断裂后,电动机的电磁力矩降低而造成转速下降,定子电流时大时小,因为断条破坏了结构的对称性,同时破坏了电磁的对称性,使与转子有相对运动的定子磁场,从转子的表面不同部位穿入磁通时,转子的反应不一样,因而造成定子电流时大时小。
三相交流异步鼠笼式电动机转子断条浅析摘要:三相交流异步鼠笼式电动机转子鼠笼条断条是电动机的常见故障之一,本文结合二滩水电站实际,对鼠笼式异步电动机发生转子鼠笼条断条的原因进行理论分析,探讨鼠笼条断条后的处理方法,为电动机的检修维护提供一定的理论依据。
关键词:三相交流鼠笼式异步电动机;转子鼠笼条断条;检测方法;断条处理一、绪论二滩水电站共有3台6kv高压异步鼠笼式渗漏排水泵电动机,自1998年投运以来,共有三台电动机发生故障,分别是2006年8月#1渗漏排水泵电动机转子鼠笼条断裂,使6kv母线电压波动;2009年10月#3渗漏排水泵电动机转子鼠笼条断裂,将定子绕组绝缘刮伤,造成定子绕组三相对地击穿短路,定子绕圈烧毁;2010年4月#1渗漏排水泵电动机转子鼠笼条有一根发生断裂。
本文结合二滩水电站实际,对6kv鼠笼式异步电动机转子鼠笼条断条这一典型故障进行了探讨,分析三相交流异步鼠笼式电动机转子断条的原因,检测电动机转子是否存在断条现象,为6kv电动机的检修维护提供一定的参考。
二、三相交流异步鼠笼式电动机转子断条原因分析(一)鼠笼式异步电动机转子鼠笼条受力分析鼠笼式交流电动机转子在启动和运行中,由于转差率的存在,转子的鼠笼条受到以下几种力的作用。
2.1.1电磁作用力由于转子在定子的旋转磁场中转动,并且旋转磁场与转子之间有转差率的存在,在鼠笼条中产生感应电流。
电磁的相互作用致使鼠笼条受到一个沿径向朝转子轴心方向的电磁力,由于磁场的不均匀性和转差率的变化,此种电磁并不是恒定的,而是随着电动机的运行状态的变动而变动。
2.1.2内应力在电动机运行时,鼠笼条内有电流流过以及鼠笼条内阻的存在,鼠笼条的电流会产生热量,使鼠笼条的温度升高。
而转子鼠笼条与转子两端的短路环是焊接而成,形成钢性联接,因此随着温度的升高,鼠笼条会产生热膨胀,势必在短路环与鼠笼条间产生结构性内应力。
2.1.3离心力转子在运转过程中,鼠笼条也必然受到旋转的离心力的作用。
鼠笼转子断条故障的判断及检修小型电机多是采用铸铝转子,大中型电机多采用铜条转子。
鼠笼转子断条及断环,总称为断笼或断条。
断条是指鼠笼中有一根或数根断裂或有严重气泡,而断环则是指端环中有一处或几处开裂。
通常鼠笼转子比较坚固结实,不易损坏,但当铸铝或铸铜鼠笼转子制造工艺粗糙、质量不良或设计不合理,频繁启动及操作不当时,急促、猛烈的正反转将造成剧烈的冲击,导致鼠笼发生断条故障。
鼠笼式电机若转子只断条一或两根,对电机运行暂无明显影响,而断条严重则影响电机正常运行。
电机鼠笼转子断条严重时,将出现下列现象。
1.电机启动转矩明显降低,停车后再次启动时,电机剧烈震动,启动困难,开启式电机会从通风道内溅出火星等。
2.电机运行时,电流表指针明显做周期性摆动,高速电机指针抖动。
3.带载时转速明显降低,转子过热,机身剧烈震动,温度增高,并有较大周期性嗡嗡声。
鼠笼转子发生断条故障时,通常采用以下方法进地检查。
1.外观检查铸铝鼠笼转子的断裂点多发生在槽轴向长度的中心附近,而铜条转子的断裂点则多发生在笼条与端环焊接处,若系双笼转子其故障点多是出在上笼部位。
此时,取出鼠笼转子,检查铁芯表面,笼条与端环交接处若有变色或过热及裂纹,即表明该处断条。
2.更换转子检查更换转子检查虽简单易行,但需更换上同型号良好转子进行试运转。
如果更换转子后,电机运行一切恢复正常,则说明原鼠笼转子存在断条故障。
3.通电检查在定子绕组中通入约为额定电压10%的低压电流,在一相中串入电流表,用手慢慢地转动转子,此时电流表的读数若不稳定,大小循环变动,即表明转子有断条故障。
4.铁粉检查鼠笼转子两端加低压大电流,调节调压器,使电压从零逐渐升高,待升流器的电流逐渐增大时,转子表面即产生磁场,随后把铁粉撒在转子上。
若铁粉一行行地沿着笼条方向整齐排列,表明转子完好无损。
如果铁粉排列杂乱无章,或铁粉撒不上去,说明转子存在断条故障。
5.整机检查在定子三相绕组中通入50~60V的低压电,以转子不能自转为准,之后用手缓慢转动转子。
鼠笼型电动机转子断条的检查与修狸2010-04-22 11:55:08|分类:默认分类|标签:|字号大中小订阅鼠笼型电动机转子断条的故障,一般厂矿和农村社队的用户都能遇到,从事修理电机的单位更是屡见不鲜。
对那些空载不能起动,或空载能起动但发出时高时低的嗡嗡声,机身振动,尤其加上负载后转速明显下降,甚至停转的电机,经过初步检查,确定定子绕组没有毛病的,就应对转子的笼条进行检查。
作为修理单位,对那些绕组过热甚至烧毁的电机,凡未检查出烧毁原因的,都应对转子进行必要的检查,特别对农村中广泛使用的一些老杂牌和非专业厂生产的电机,更应认真检查。
检查的方法有许多种,十几年来,各种方法我们先后都使用过,现将自己感到比较简便的几种方法简介如下:1、观察法将转子抽出,仔细观察转子笼条及转子端环与笼条的交接处,如发现有过热、变色的迹象,就是断条的地方。
2、换同型号转子一试若怀疑转子断条时,将它抽出,用同型号转子换上,试运转一会,如果带负荷运行时转速、声音都正常,就说明换下的转子有断条的地方。
3、用三相低电压电源试将三相对称的30~40V的交流电源,串上电流表通入三相定子绕组,如图1。
通入的电压高低,以电流表的读数不超过电机的额定电流为准,然后用手慢慢转动转子的轴,如果转子笼条是完好的,三相电流表上指示的电流数基本上稳定不变,若转子笼条有断裂的,电流表有突然下降的情形,随转子慢慢转动,会引起三相电流大小循环的变动。
2、3两法仅能判断出笼条是否有断裂现象,而不能找到断条的确回位置,这对只需要找出毛病,不能修理的单位是可以使用的。
既能断定出转子是否有断裂,又能指示出断裂的确切位置的方法有:4、用铁粉检查利用转子笼条通入电流(或转子内有感应电流生成)时,笼在条周围能形成磁场的原理,在转子通电(或有感应电流)的同时,向转子上撒铁粉(用打磨粉器的砂轮下面的粉沫最好)。
从转子上铁粉的分布情况,便可以看出转子笼是否断裂,若铁粉都很整齐的一行一行的顺笼排列,说明笼条是完好的。
鼠笼型电机转子断条故障的解决措施(1)鼠笼型转子断条故障现象及其产生的原因转子断条会使电动机启动困难,电动机运转时发出强烈的周期性电磁噪声和振动,三相电流表指针抖动,电动机带负荷能力降低,转速下降。
产生转子断条的原因有:制造质量差;电动机启动频繁;操作不当;频繁作正、反转运行等造成剧烈冲击而致使转子损坏。
(2)转子断条的检查方法转子断条的检查方法如下:①外观检查法在电动机运行时,假设转子及定子的间隙处有火花出现,那么说明转子有断条现象。
也可以通过观察电流表指针有无抖动、电动机转速和带负荷能力等加以判断,然后抽出转子,寻找断路点。
②电流检测法用三相调压器对定子绕组施加低压电源进展检查〔额定电压为380V的电动机,可施加100V左右的电压〕。
在一相中串入一只电流表,用手使转子慢慢转动,如果转子鼠笼条是完好的,那么电流表只有均匀的微弱摆动;如果转子断条,那么电漉表就会出现指针突然下降的现象。
③用探测器检查将电动机拆开,取出转子,用电磁感应法测定转子断条位置。
如果鼠笼条是完好的,那么毫伏表读数较小;如果转子断条,那么读数将变大。
④用铁粉检查在转子两端环上通入低压大电流,将铁粉撒在转子外表。
由于电流通过鼠笼条产生磁场,将吸引铁粉。
如发现某一根鼠笼条周围铁粉很少,那么该处即为断条。
(3)处理方法根据断条的不同情况,采取不同的修理方法。
①如果是铜条,并且断条发生在端部〔槽内局部不易断裂〕,可在断裂处打成坡口,用银焊焊接。
焊接前应用水浇湿的耐火石棉等物将铁芯保护好,以免高温烧伤铁芯。
②如果是铸铝转子,且断条较多不能使用,可将铝条熔化后再重新铸铝或换为紫铜条。
熔铝前先车掉两端的铝端环,用夹具将铁芯夹紧。
熔铝的方法可以用工业烧碱〔氢氧化钠〕来腐蚀铝条,将转子浸入浓度为10% - 30%的碱液中,然后将碱液加热到80—100℃。
直至铝条熔化为止〔一般需经7~8 h〕,然后取出转子用水冲洗,并立即投入到浓度为0.25%的工业用冰醋酸溶液中煮沸,以中和剩余碱液,再放入开水中煮沸1~2 h,取出后用水冲洗再烘干。
邹县电厂#8炉磨煤机电机转子鼠笼条断裂原因及处理发表时间:2016-06-15T13:21:52.327Z 来源:《电力设备》2016年第5期作者:王玉炯刘熹[导读] 高压电机是火力发电厂大量应用的动力设备,它们的安全稳定直接决定着发电机组的可靠运行。
(1.华电国际邹县发电有限公司山东邹城 273522)摘要:本文阐述了邹县电厂#8炉六台磨煤机电机转子鼠笼条断裂的原因,对其断裂原因进行分析,并提出相应处理方法及预防措施。
为其他同类电机断条故障处理提供借鉴及参考。
关键词:磨煤机电机转子;鼠笼条;断裂原因;处理方法引言高压电机是火力发电厂大量应用的动力设备,它们的安全稳定直接决定着发电机组的可靠运行。
而电机转子鼠笼条断裂是高压电机经常发生的主要缺陷及故障之一。
占转子故障率的60%,这是高压笼型电机故障的突出特点。
邹县电厂#8炉磨煤机电机,电机型号:YTM710-6-4,电压10kV,电流125A,功率1700kW,湘潭电机厂生产。
#8炉磨煤机电机在自2008年投产以来,已连续运行六年多时间,在2013年12月,#8炉磨煤机电机解体大修中,发现磨煤机电机转子均存在鼠笼条多处断裂现象,断裂点发生在电机转子鼠笼条与端环连接部位, 鼠笼条与端环焊点多处绝缘漆脱落,断条部位呈现均匀分布态势。
1 高压异步电机鼠笼断条的基本特点(1)电机断条,尤其是重载下的启动频繁、起动时间长,使笼条受大电流冲击、过热和交变应力的作用,产生疲劳断裂。
通常断笼普遍发生在双笼中的外笼,约占断条总算的90%以上,又多在起动过程中断裂,转子槽内松动的笼条容易发生断裂,且发生断条的部位大都在短路环附近的端部。
内笼条断裂情况数量不到10%。
(2) 笼条和端环的截面积偏小,电流密度偏大,尤其是起动时由于趋肤效应作用电流密度更大,发热严重引起故障。
(3)电机圆形鼠笼条断条的几率高于矩形笼条断条的几率,约占断条总数的70%以上。
(4)电机外笼条断裂时,笼条在槽内松动、间隙大,没有固定紧,断条电机转子槽内的铁芯多有局部过热变色烧损现象,开焊处的端环孔周围也有过热变色及电弧烧伤痕迹。
鼠笼转子铜导条断裂故障分析及修复方法探究王维;冷祥洪【摘要】高压大中型异步电动机鼠笼转子铜导条断裂故障是国内外电机修造业界公认的技术难题.结合三相异步鼠笼电动机设计、制造及运行机理,分析了鼠笼转子铜导条断裂故障产生的原因,提出了铜导条和端环结构改进方案,并探究了采用转子立置旋转辅助加热及TIG氦弧焊的焊接修复方法.实践证明,提出的方法不但能提高修复质量,而且降低了检修人员的劳动强度.【期刊名称】《电气传动》【年(卷),期】2019(049)005【总页数】4页(P89-92)【关键词】鼠笼转子;铜导条;端环;断裂;焊接【作者】王维;冷祥洪【作者单位】梅山钢铁公司设备分公司,江苏南京 210039;梅山钢铁公司设备部,江苏南京 210039【正文语种】中文【中图分类】TM307受设计制造工艺及现场使用工况影响(启动频繁、载荷幅度波动等),鼠笼转子铜导条断裂故障时有发生(故障点通常在铜导条与端环焊缝处)。
转子笼条断裂故障会造成电动机启动时间延长、转差加大、力矩减小,同时也将出现振动和噪声增加,给生产稳定运行带来极大困扰。
因此,分析鼠笼转子断条故障产生机理,探究相关改善性修复方法,具有十分重大的现实意义。
1 鼠笼转子铜导条断裂故障产生的机理1.1 启动过程交变应力作用1.1.1 电磁力对笼条的作用转子会产生2部分磁通:一部分为主磁通,另一部分为漏磁通。
主磁通主要产生旋转磁场使电机做功,而漏磁通使笼条自身受力。
电动机启动过程中,其电抗主要表现为定、转子的漏抗。
该漏抗产生的电磁力指向槽底,并以2倍笼条电流频率脉动。
如果笼条在槽内处于悬空状态,则在脉动应力的作用下,笼条将产生振动,在笼条的2个固定端(笼条与端环的焊接处)将附加1个2倍电流频率的脉动应力[1]。
1.1.2 热应力对笼条的作用热应力的产生在很大程度上和转子的结构有关。
启动过程中,转子槽漏抗在槽高方向分布是不均匀的(如图1所示),越是接近槽底,槽漏抗越大,这就产生了“挤流效应”[2]。
