GGD产品描述

通用型-GGD产品描述1、用途GGD系列低压开关柜用于三相交流50~60HZ，电压660V以下，额定电流至2500A的电力系统的配电系统。

该产品具有分断能力高，热稳定性好，电器方案灵活，组合方便，系列性，实用性强，结构新颖，防护等级高等特点，GGD 型交流低压配电柜符合GB7251《低压成套开关设备》等标准。

该产品在上海地区各项工程项目中被广泛使用2．规范与标准IEC529 外壳防护等级的分类IEC446 用颜色鉴别绝缘导线和裸导线IEC 664/80 在低压系统内的绝缘配合包括电气设备的电气间隙IEC71 绝缘配合IEC439 低压开关设备和控制设备成套装置GBT251-87 低压成套开关设备ZBK36001-89 低压抽出式成套开关设备GBP466-88 低压成套开关设备基本试验方法GB997-81 电气结构安装形式GB49421-85 电气设备保护等级3、使用条件周围空气温度：不高于+40℃，不低于-5℃24H平均温度：不高于+35℃海拔高度：不得超过2000M周围空气相对湿度：+40℃不得超过50%4、电气性能额定电压：400V额定电流：2500A主母线：额定电流大于2500A时采用双铜排母线。

上海电力公司招标项目2500A，采用TMY-2X10X100铜母排。

5、柜内其它元器件柜内元件、导线、导线颜色、插接件、走线槽等均符合国家或行业的有关标准。

接线端子适合连接硬、软铜导线，并保证维持适合于电器元件和电路的额定电流、短路电流强度所需要的接触压力。

控制柜面板配置的测量表计，满负荷时测量值在量程的2/3左右。

指针式仪表误差不大于1.0%，出线电流表满足设备启动时的过电流要求。

6、结构特点柜体采用通用柜的形式，原构架用8MF冷弯型钢局部焊接组装而成，现改为C型材，C型型材是以厚度为2mm，25mm为模数安装孔的钢板弯制而成，装配精度高。

框架结构连接使用了自攻螺钉，所有框架零件均为免维修型。

考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热孔。

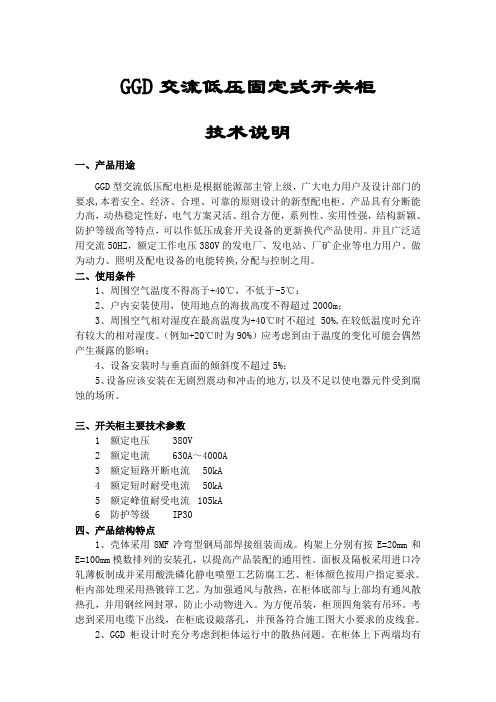

GGD交流低压固定式开关柜技术说明一、产品用途GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点，可以作低压成套开关设备的更新换代产品使用。

并且广泛适用交流50HZ，额定工作电压380V的发电厂、发电站、厂矿企业等电力用户。

做为动力、照明及配电设备的电能转换,分配与控制之用。

二、使用条件1、周围空气温度不得高于+40℃，不低于-5℃；2、户内安装使用，使用地点的海拔高度不得超过2000m；3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响；4、设备安装时与垂直面的倾斜度不超过5%；5、设备应该安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

三、开关柜主要技术参数1 额定电压 380V2 额定电流 630A～4000A3 额定短路开断电流 50kA4 额定短时耐受电流 50kA5 额定峰值耐受电流105kA6 防护等级 IP30四、产品结构特点1、壳体采用8MF冷弯型钢局部焊接组装而成。

构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺、柜体颜色按用户指定要求。

柜内部处理采用热镀锌工艺。

为加强通风与散热，在柜体底部与上部均有通风散热孔，并用钢丝网封罩，防止小动物进入。

为方便吊装，柜顶四角装有吊环。

考虑到采用电缆下出线，在柜底设敲落孔，并预备符合施工图大小要求的皮线套。

2、GGD柜设计时充分考虑到柜体运行中的散热问题。

在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

GGD、-GCK、GCS、MNS低压开关柜型号及特点资料低压开关柜目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及特点，供大家参考：一.型号GGD GCK GCS MNSH召①GGD系列:用途GG理交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GG理交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

产品型号及含义G D 口□ 口I_助电路方富代莺--------- 主电苗寿需代号一L-一—44斤旨M 再15KA设计序号一2…“分析能力30KA——3--一分折问幼沖50KA电丈I用柜电器元件固定安密固定檳龜I 口口□口结构特点■ GG［型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD巨充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD巨按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20 —IP40之间选择。

②GCK系列产品型号及含义C K — L (A ? —口口一□口(4) >1 ftriL^L(3)功能特征I 耳设计序巧-GCKG 是封闭式开关柜 C 是抽出式 K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

GGD低压配电柜介绍GGD低压配电柜是一种用于低压配电系统中的配电设备。

它广泛应用于发电厂、工矿企业、高层建筑、商场、机场等场所的配电系统中，其主要作用是将电力来源（例如发电机、变压器等）的电能传递到各种电气设备中，并且起着过载、短路保护、电流转换等功能。

1. GGD低压配电柜的基本结构GGD低压配电柜由机台、导电件、断路器、仪表、控制装置、配电器等组成。

该配电柜采用了全封闭结构，为了减少人员误操作，电器部分和非电器部分均要在单独的隔离间或隔离板内，整个配电柜的防护等级达到了IP40级以上。

同时，GGD低压配电柜的机台部分采用了模块化设计，因此可以用拼凑的方式进行组装。

2. GGD低压配电柜的优点GGD低压配电柜具有以下优点：2.1 安全可靠该配电柜采用的是全封闭结构，并且电器部分和非电器部分分别设置在不同的隔离间或隔离板内，保证了该配电柜的安全性。

此外，该配电柜的静、动稳定性以及过载、短路、欠压等保护功能，在保证安全的同时，也可以延长各设备的使用寿命。

2.2 灵活性强GGD低压配电柜的机台部分采用的是模块化设计，因此可以用拼凑的方式进行组装，从而满足不同电气负荷间的匹配需求。

此外，该配电柜的排列方式也非常灵活，可以根据现场条件进行改变。

2.3 维护方便GGD低压配电柜的仪表部分采用了先进的数字仪表，可以实时监测负载电流、电压、功率因数以及其他参数，使得及时发现和处理设备故障变得更加容易。

3. GGD低压配电柜的用途GGD低压配电柜主要用于以下场合：3.1 发电厂在发电厂中，GGD低压配电柜主要用于将发电机输出的电能传递给高低压变压器、发电机冷却系统、始动器、紧急供电等电气设备中。

3.2 工矿企业在工矿企业中，GGD低压配电柜除了能将电源输出到生产设备之外，还可以用作后备式供电系统。

3.3 商场在商场中，GGD低压配电柜主要用于给灯光、空调以及电梯等设备供电。

4. 配电柜的维护GGD低压配电柜的日常维护非常重要，主要包括以下内容：4.1 定期检查定期检查各设备的接线是否紧密、接触是否好，以及仪表的指针是否显示正常等。

GGD技术参数GGD（低压配电柜）是一种用于低压电力系统的配电设备，常用于工业、商业和民用建筑物中。

GGD技术参数包括外观尺寸、安装方式、主要组成部分、额定电流和额定电压、柜内元件、防护等级、短路承受能力、动稳定时限、变压器容量等。

1.外观尺寸：GGD柜的外观尺寸通常根据实际需求设计定制，常见尺寸有：高度1800mm、2000mm、2200mm；宽度600mm、800mm、1000mm；深度600mm、800mm、1000mm。

2.安装方式：GGD柜通常可以选择地面安装或嵌入式安装。

地面安装适用于空间较大的场所，嵌入式安装适用于空间有限的场所，如地下室。

3.主要组成部分：GGD柜通常由外壳、组件柜和电动机传动柜三个部分组成。

外壳是设备的主要外部保护结构，组件柜是存放电气元器件的位置，电动机传动柜用于容纳电动机和传动装置。

4.额定电流和额定电压：GGD柜的额定电流通常为400A、630A、800A、1000A、1250A、1600A 等，额定电压通常为380V、660V或1140V。

5.柜内元件：GGD柜内常见的元件包括断路器、调压器、电流互感器、电表、熔断器、接触器、保护装置、控制装置等。

6.防护等级：GGD柜的防护等级通常为IP30、IP40、IP54等，表示它们的防尘和防护能力。

7.短路承受能力：GGD柜的短路承受能力是指柜内元件在发生短路故障时能够承受的最大电流。

常见的短路承受能力有30kA、50kA、80kA等。

8.动稳定时限：GGD柜的动稳定时限是指柜内元件在发生故障时能够保持正常运行的时间。

通常为4小时，也可以根据需求进行定制。

9.变压器容量：GGD柜通常用于配电系统中的变压器，变压器容量通常为1000kVA、1600kVA、2000kVA等。

总结起来，GGD技术参数包括外观尺寸、安装方式、主要组成部分、额定电流和额定电压、柜内元件、防护等级、短路承受能力、动稳定时限、变压器容量等。

低压开关柜目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及特点,供大家参考:一 . 型号GGD、 GCK、GCS、MNS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。
