最小系统板做好了，接下来就是做根ISP下载线了。

否则程序怎么写到AT89S51芯片里呢？先来认识一下AT89S51上ISP（在线编程）功能脚的定义看上图的左边AT89S51引脚图的P1.5、P1.6、P1.7的第二功能分别为MOSI（主机发送从机接收）、MISO（主机接收从机发送）、SCK（时钟脉冲信号由主机发送）。

那什么时候才能启用第二功能呢？就是当复位脚RST接高电平一直处于复位状态时就可用第二功能了，所以在ISP下载板上有一条线接至AT89S51的第9脚（RST）上，就是在写程序前先发一个高电平将S51的RST脚设为复位态，然后就可通过MOSI、MISO向S51内写程序了。

看起来还是串行通信啊，呵呵。

把这四根线加上VCC和GND共六根线通过74HC373连接到PC 的并口，并配合软件Easy 51 Pro就可以下载HEX文件了。

见下图。

要特别注意搞清楚IC 的引脚是如何排列的-参考DATASHEET，哪是1脚哪是2脚-特别是第一排完了后，第二排从上面开始数还是下面开始数。

每个脚的功能是什么，IC的原理是什么，也要了然于胸。

ISP下载线电路的实质也就是将PC端下载软件送出的4路串行编程信号通过4个缓冲器整形为TTL信号然后交给AT89S51的ISP口。

我想其它如AVR的ISP也是这个道理吧。

配合的下载软件Easy 51Pro 2.0的工作界面：接法不同Easy 51Pro 2.0配置文件配置也不同，如果是默认的接法就不用改配置了。

官方有一个配套软件，它的接法就只能固定，不能自己随自己的接法而配置。

见附录的资料。

如果按照上图接线，那么配置文件EasyIsp配置就是；[引脚控制]MOSI=14MISO=15SCK=1RST=16LE=2OE=17R1=3R2=4[锁存控制(LE)]Enable=0Disable=1[输出控制(OE)]Enable=1Disable=0A VR的单片机都支持ISP(也就是引脚有那么几根功能脚)，AT的带S的支持ISP，如AT89S52,STC则支持串口对串口下载（不过要断电、通电）。

自制STC8952/STC8951下载器AT89S52/AT89S51最小系统原理图STC89C52由于价格低，性价比高，烧录程序方便等优势，收到越来越多人的青睐。

下边是一个自制STC89C52最小系统/烧录器的原理图。

如有需要请看这里：/auction/item_detail.htm?item_num_id=89 88890168如有需要请看这里：/auction/item_detail.htm?item_num_id=89 88890168图分为6个部分：1. 最小系统的核心部分（CPU）2. 阻容复位电路3. USB供电电路，8*8自锁开关以及USB公头组成，加自锁开关是方便烧录程序使芯片断电再上电4. 电源指示电路，标识系统板是否上电5. ISP接口，方便AT89S52/AT89S51芯片烧录程序6. 串口通信电路，为STC89C52/C51收录程序，或者与PC机串口通信，或者显示调试信息STC89C52/STC89C51下载器图文教程一、下载器介绍如果只想学习下载方法请直接跳到第三节，这里的介绍只是为接下来的硬件连接做准备STC89C51/STC89C52符合8051的架构，与AT89S51/AT89S52等51芯片的指令完全兼容，并且具有价格适中，性能稳定，性价比高，程序烧录方便等特点，很适合初学者使用，同时也广泛应用于产品的开发。

STC系列的芯片采用串口通信的方式来烧录编译好的文件。

根据自己在开发中积累的经验，结合目前常用的几种烧录方式，设计了一种操作简单并且可以灵活扩展的STC下载器。

如果有需要的可以在这里购买/auction/item_detail.htm?item_num_id=3197118340套件地址：/auction/item_detail.htm?item_num_id=8988890168如下图：正面图背面图二、接口详细介绍J1--------串口 J2--------USB 供电接口 J3--------51或AVR 选择J4--------TTL下载线接口 J5--------片外RAM扩展接口 J6--------5V直流电源接口（内正外负）J7--------MAX使能跳线 K1--------电源开关 K2--------51复位按键K3--------ATMega16复位按键 Y1--------可更换的晶振 P1--------I/O口P0端口P1--------I/O口P1端口 P2--------I/O口P2端口 P3--------I/O口P3端口TTL以及外部RAM扩展接口ISP接口引脚定义所有IO口都采用双排引出，可以做为最小系统使用，兼容at89s52/s51等芯片；预留TTL接口，方便连接USB转TTL下载线；预留有ISP接口，可以接ISP下载器给AT89S52/S51烧录程序；支持AVR转51转接板；使用晶振座子，晶振可以根据自己的需要更换；使用USB供电；预留有标准电源接口，可以直接接5V直流电源使用。

具有ISP下载与串口通讯功能的下载线的制作时间：2012-06-11 15:05:42 来源：作者：在学习单片机和进行单片机产品开发过程中，我们通常使用仿真器作为调试程序的有力工具。

但仿真器价格昂贵，对于初学者和一般个人开发人员很难承受。

为此，我们选用了带ISP 功能的AT89S51/52 系列单片机，不需要仿真器也能很轻易地完成系统调试和开发。

所谓ISP，即In SystemProgrammerable 在线系统可编程。

也就是说，单片机可在系统应用板上进行擦除和编程，然后立即运行。

AT89S51/52 系列单片机的内部程序存储器采用Flash 存储器，可以反复擦写1000 次以上。

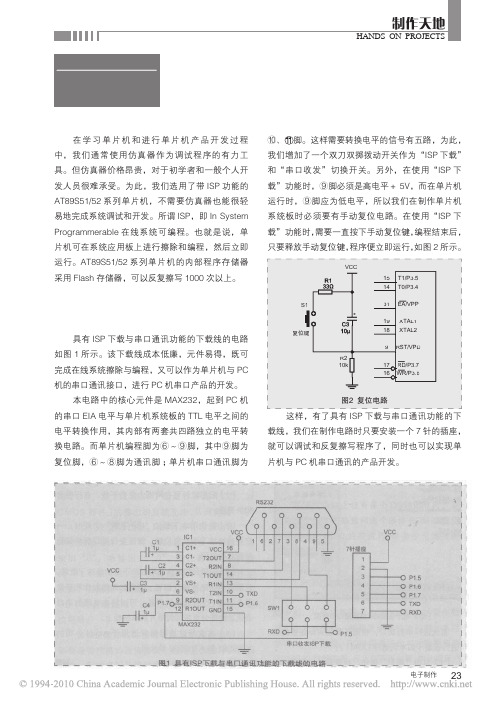

一、电路构成具有ISP 下载与串口通讯功能的下载线的电路如图1 所示。

该下载线成本低廉，元件易得，既可完成在线系统擦除与编程，又可以作为单片机与PC机的串口通讯接口，进行PC 机串口产品的开发。

图1 具有ISP下载与串口通讯功能的下载线的电路本电路中的核心元件是MAX232，起到PC 机的串口EIA 电平与单片机系统板的TTL 电平之间的电平转换作用，其内部有两套共四路独立的电平转换电路。

而单片机编程脚为⑥~⑨脚，其中⑨脚为复位脚，⑥~⑧脚为通讯脚;单片机串口通讯脚为⑩、脚。

这样需要转换电平的信号有五路，为此，我们增加了一个双刀双掷拨动开关作为“ISP 下载”和“串口收发”切换开关。

另外，在使用“ISP 下载”功能时，⑨脚必须是高电平+ 5V，而在单片机运行时，⑨脚应为低电平，所以我们在制作单片机系统板时必须要有手动复位电路。

在使用“ISP 下载”功能时，需要一直按下手动复位键，编程结束后，只要释放手动复位键，程序便立即运行，如图2 所示。

图2 复位电路这样，有了具有ISP 下载与串口通讯功能的下载线，我们在制作电路时只要安装一个7 针的插座，就可以调试和反复擦写程序了，同时也可以实现单片机与PC 机串口通讯的产品开发。

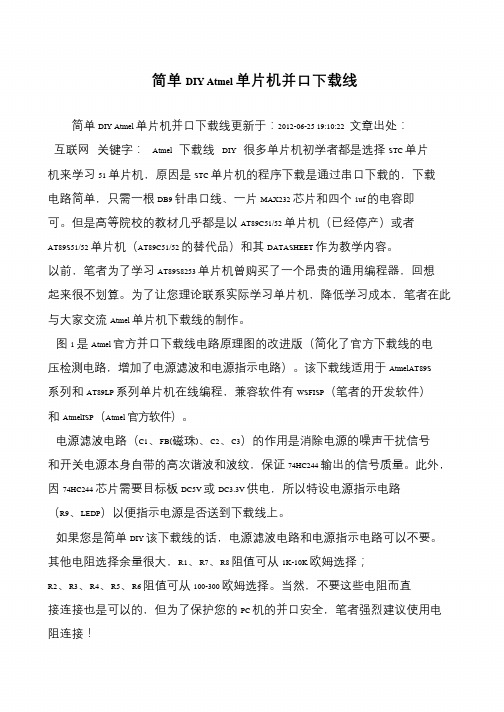

简单DIY Atmel 单片机并口下载线简单DIY Atmel 单片机并口下载线更新于：2012-06-25 19:10:22 文章出处：互联网关键字：Atmel 下载线DIY 很多单片机初学者都是选择STC 单片机来学习51 单片机，原因是STC 单片机的程序下载是通过串口下载的，下载电路简单，只需一根DB9 针串口线、一片MAX232 芯片和四个1uf 的电容即可。

但是高等院校的教材几乎都是以AT89C51/52 单片机（已经停产）或者AT89S51/52 单片机（AT89C51/52 的替代品）和其DATASHEET 作为教学内容。

以前，笔者为了学习AT89S8253 单片机曾购买了一个昂贵的通用编程器，回想起来很不划算。

为了让您理论联系实际学习单片机，降低学习成本，笔者在此与大家交流Atmel 单片机下载线的制作。

图1 是Atmel 官方并口下载线电路原理图的改进版（简化了官方下载线的电压检测电路，增加了电源滤波和电源指示电路）。

该下载线适用于AtmelAT89S系列和AT89LP 系列单片机在线编程，兼容软件有WSFISP（笔者的开发软件）和AtmelISP（Atmel 官方软件）。

电源滤波电路（C1、FB(磁珠)、C2、C3）的作用是消除电源的噪声干扰信号和开关电源本身自带的高次谐波和波纹，保证74HC244 输出的信号质量。

此外，因74HC244 芯片需要目标板DC5V 或DC3.3V 供电，所以特设电源指示电路（R9、LEDP）以便指示电源是否送到下载线上。

如果您是简单DIY 该下载线的话，电源滤波电路和电源指示电路可以不要。

其他电阻选择余量很大，R1、R7、R8 阻值可从1K-10K 欧姆选择；R2、R3、R4、R5、R6 阻值可从100-300 欧姆选择。

当然，不要这些电阻而直接连接也是可以的，但为了保护您的PC 机的并口安全，笔者强烈建议使用电阻连接！。

Easy 51Pro v2.0 制作及使用说明Easy 51Pro的第一个版本由于制作简单，操作方便一发布就受到了大家的热烈欢迎。

很多网友自制成功后已经感受到了ISP编程技术是如何的爽，看到他们这么爽我也感到无比的高兴和兴奋，这也成了我开发第2个版本的动力。

努力奋斗一个月终于设计出了第2版。

这个版本的设计目标：更好用，容易自制，容易扩充，更稳定，更灵活。

V2.0的新特性：支持hex文件了用户自己可以扩充器件重载的文件对话框，让你不必到处找文件热键支持，让你调试程序时效率更高灵活的程序设计，甚至可以让整套软件在其他编程器硬件上运行可以支持任何下载线，让你有更多选择设计了串行通讯超时程序，减少了掉线现象下载线，编程器都有相关的调试程序，让你制作时更轻松，提高了成功率开放源代码和详细的原理说明，用户可以根据自己的要求进行修改别看界面和上一个版本差不多，里面的东西可全部换了，使用还是一样。

点击“自动完成”后，就会一项一项的往下进行。

最优的设置就像上面这个图。

缓冲1会自动刷新上一次你打开的文件，所以你不必每烧一次芯片就去打开一次文件。

你也可以不点击“自动完成”，在该界面下“回车”就是的。

不在该界面下时可以用“热键”，所以每当编译完程序后，直接按热键就可以了(默认热键Ctrl+Shift+P)。

在调试中频繁烧片时这个功能显得很重要。

要把按钮设置成“自动”很简单，用“鼠标右键”点一下就可以了。

操作成功或失败会有不同的声音提示。

成功的声音提示可能会让你编程时更兴奋，效率更高。

如果你觉得声音听起来不爽，就在设置里“False”它吧。

这个下面有提示，一看就知道怎么做了吧。

有4个编程器选择。

Easy 51Pro串行编程器也是新设计的，原来的那个电路中12v/5v切换电路改成了12v/5v/0v切换电路，这样就可以烧AT89C2051了。

不过还要使用一对跳线或开关切换(详细内容在《自制Easy 51Pro串行编程器》)。

自制AVR单片机USB-ISP下载线现在的笔记本包括台式机都渐渐地舍弃了并口、串口；很多网友也跟我说，台式没有并口了，下载线没法用了，让我帮他想想办法。

看来做个USB-ISP下载线是势在必行了。

在网上搜了下，主要有两种方案，一种是用FT245串口芯片加ATMEGA8的方案，另一种是只用ATMEGA8进行USB串口协议的软件模拟和ISP下载全部完成。

据说第一种稳定，但成本高，电路复杂，不便自制。

我们还是本着低成本，简单易做的原则进行。

就用单个M8来做。

好！废话少说，干活。

在网上搜了一下找了个BUG少，易于自制的图。

在制做前首先要搞清楚几点，第一，这个USB下载线本身就是一AVR单片机，在制做完成后首先也得通过其它并或串口ISP下载线给它下载程序，这样它才能工作。

第二先得大概了解一下这个AVR单机机M8的基本资料。

这样才能对电路有个了解，从而便于调试。

因此，你原先用的并口ISP下载线在这里还得起着关键的作用，可别扔掉啊！我图示一下这个过程先：接下来按上述图的要求准备元件。

元件准备好后，先得检测下质量，电阻的阻值、发光管的极性、电容是否有短路。

要测试下两个稳压管的稳压值是否正确。

最最重要的是先把USB接口用延长线接到PC上，然后用万用表测一下正极在哪，做个标记，这样就能搞清楚了D＋、D－的位置，也不会接反电源了。

免得焊好后发现错了极性反复焊，焊盘很容易脱落，也避免接反烧了元件。

（我开始用的是USB公头接口，后来发现在板子上吃不上劲，稍一用力很可能会松脱。

所以换成母口了）电路图我整理了一下，因为有的元件不需要，有的为了方便检查，避免漏连了线。

焊接过程就没什么好说的了，不是PCB板，是洞洞板的，在事先大概做个布局（布局原则就是减短引长度，跳线尽量少。

好像我做的跳线并不少哦！）然后就按照上面的电路图焊接，完成后如下图，感觉是不是还不错？再来张反面吧，有点惨不忍睹吧！在调试前也还得先弄清几个问题：第一、电源题：原先的并口下载线是靠S51板上来供电的，也就是说当你焊好你的USB-ISP板后给它装固件时，USB-ISP板得向原并口下载线供电，而固件装好后USB-ISP板就是靠PC的USB口向我们的USB-IS板供电了，而你以后的51实验板就不能向这个USB-ISP板供电了，否则PC和51实验板都向USB-ISP供电，那么电压不同就有可能烧坏PC口或元件的。
