多级汽轮机♦多极汽轮机概述♦蒸汽在多级汽轮机内的能量转换♦多级汽轮机的结构♦汽轮机的轴封系统多级汽轮机的必要性♦F u=D(c1cosα1+c2cosα2)♦P u= u F u= Du(c1cosα1+c2cosα2)♦随D增大,要求叶片加长,离心力大,叶片根部拉断。
♦随压差增大，c1cos α1增大，F u增大，叶片折弯。

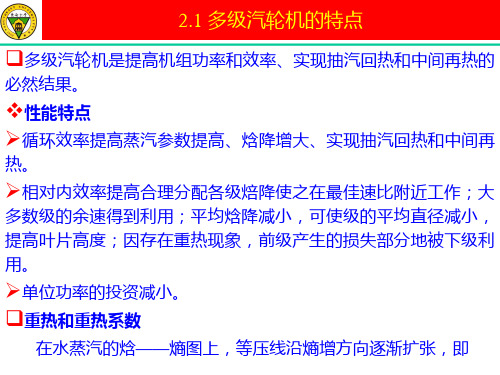

东方汽轮机厂生产的双缸双排汽300 MW汽轮机纵剖面东汽超超临界1000MW汽轮机蒸汽在多级汽轮机内的能量转换♦一、能量转换过程1p2p3p4p5phsΔhmactΔh t’1Δh t’2Δh t’3Δh t’4Δh t，2Δh t，3Δh t，4Δh i，1Δh i，2Δh i，3Δh i，4Δhmac i二. 多级汽轮机的特点（一）多级汽轮机的效率大大提高z在设计工况下每一级都在最佳工况附近工作z余速动能可以全部或部分的被下一级利用z在容积流量相同的条件下由于直径较小因而叶高损失减小，喷嘴流动效率较高z蒸汽初参数可大大提高，排汽压力降低，采用回热循环和中间再热循环，所以多级汽轮机的循环热效率高（二）多级汽轮机单位功率的投资大大减小z单机功率大。
单位功率汽轮机组的造价、材料消耗和占地面积减小。
（三）多级汽轮机存在的问题z增加了一些附加损失，如隔板漏汽损失；z增加了机组的长度和质量；z对零件的金属材料要求提高；z级数增加，结构更加复杂。
¾总体上讲：多级汽轮机远优于单级汽轮机。
多级汽轮机由于具有效率高、功率大、投资小等突出优点而得到广泛应用。
三、多级汽轮机内的损失♦进汽节流损失–由于节流作用引起的焓降损失–与管道长短、阀门型线、蒸汽室形状及气流速度等有关–包括两个汽缸之间♦排汽节流损失–由于排气管压力损失引起的焓降损失–取决于排气管中气流速度大小、排气管结构型式和它的型线三、多级汽轮机内的损失♦轴封漏汽损失–间隙、压差、漏出（入）、降低效率–正压轴封与负压轴封♦机械损失–克服支持轴承和推力轴承的摩擦阻力等–与转速有关四、汽轮机的功率和效率♦1 汽轮机的内功率–多级汽轮机内功率P i等于各级内功率之和♦2汽轮机的轴端功率–汽轮机的输出静功称为轴端功率P a=P i-ΔP m♦3 机械效率–轴端功率与内功率的比值η= P a/ P im四、汽轮机的功率和效率♦4 汽轮机的内效率–汽轮机的内功率与单位时间汽轮机中消耗的理想能量之比–反映蒸汽热能转换为机械功的相应关系–不直接反映汽轮机性能的优劣四、汽轮机的功率和效率♦5 汽轮机的相对内效率–汽轮机的有效焓降与理想焓降的比–反映汽轮机通流部分的完善程度，取决于汽轮机内各项节流损失和级内损失的大小，与轴封漏汽无关（78～90％）–若无回热抽汽，相对内效率＝内效率汽轮机的相对内效率五余速利用和重热现象♦余速利用–上一级的余速可部分被本级利用–两级间轴向间隙小–平均直径相近–全周进汽♦重热现象♦级内的各项损失最终因摩擦转变为热量，被蒸汽吸收，提高蒸汽的做功能力，这种现象称为重热现象21P0P1p2Δhstδhnh2tΔhs Δhδhbδhc六．多级汽轮机的轴向推力及其平衡1. 轴向推力♦汽轮机在运行时，转子需要承受很大的轴向推力。

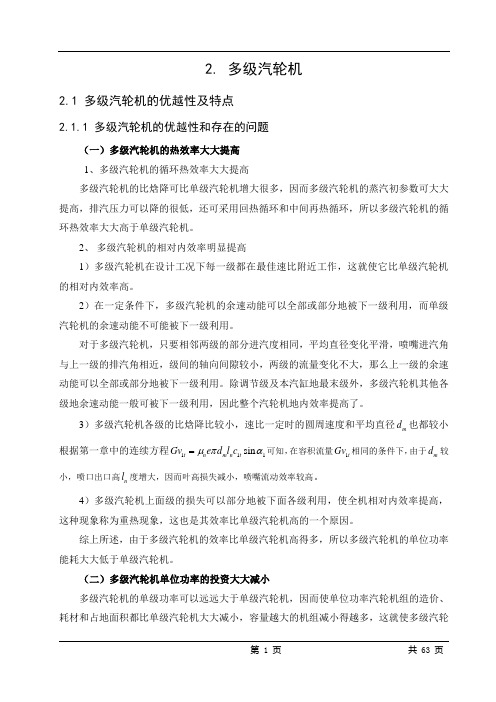

2. 多级汽轮机2.1 多级汽轮机的优越性及特点2.1.1 多级汽轮机的优越性和存在的问题（一）多级汽轮机的热效率大大提高 1、多级汽轮机的循环热效率大大提高多级汽轮机的比焓降可比单级汽轮机增大很多，因而多级汽轮机的蒸汽初参数可大大提高，排汽压力可以降的很低，还可采用回热循环和中间再热循环，所以多级汽轮机的循环热效率大大高于单级汽轮机。
2、 多级汽轮机的相对内效率明显提高1）多级汽轮机在设计工况下每一级都在最佳速比附近工作，这就使它比单级汽轮机的相对内效率高。
2）在一定条件下，多级汽轮机的余速动能可以全部或部分地被下一级利用，而单级汽轮机的余速动能不可能被下一级利用。
对于多级汽轮机，只要相邻两级的部分进汽度相同，平均直径变化平滑，喷嘴进汽角与上一级的排汽角相近，级间的轴向间隙较小，两级的流量变化不大，那么上一级的余速动能可以全部或部分地被下一级利用。
除调节级及本汽缸地最末级外，多级汽轮机其他各级地余速动能一般可被下一级利用，因此整个汽轮机地内效率提高了。
3）多级汽轮机各级的比焓降比较小，速比一定时的圆周速度和平均直径m d 也都较小根据第一章中的连续方程111sin t n m n t G v e d l c μπα=可知，在容积流量1t G v 相同的条件下，由于m d 较小，喷口出口高n l 度增大，因而叶高损失减小，喷嘴流动效率较高。
4）多级汽轮机上面级的损失可以部分地被下面各级利用，使全机相对内效率提高，这种现象称为重热现象，这也是其效率比单级汽轮机高的一个原因。
综上所述，由于多级汽轮机的效率比单级汽轮机高得多，所以多级汽轮机的单位功率能耗大大低于单级汽轮机。
（二）多级汽轮机单位功率的投资大大减小多级汽轮机的单级功率可以远远大于单级汽轮机，因而使单位功率汽轮机组的造价、耗材和占地面积都比单级汽轮机大大减小，容量越大的机组减小得越多，这就使多级汽轮机单位功率得投资大大减小。
（三）多级汽轮机存在的问题1）增加了一些附加损失，如隔板漏汽损失。
多级汽轮机的工作原理解析多级汽轮机通常由高压汽缸、中压汽缸和低压汽缸组成，每个汽缸又包括一个转子和一个定子。
转子是旋转部件，由叶片组成；而定子则是固定部件，也由叶片构成。
这些转子和定子通过轴连接在一起，形成一个整体。
蒸汽则通过多级汽缸进行流动，每个级别都从前一个级别的出口进入，从后一个级别的进口流出。
首先，从锅炉中产生的高温高压蒸汽通过汽轮机的进口进入第一级高压汽缸。
在这个过程中，需要控制蒸汽流量和背压，以保证蒸汽的流量和质量在一定范围内。
接下来，高温高压蒸汽进入高压汽缸，与高压汽轮机转子上的高压叶片接触，通过热交换的方式，将蒸汽的高温高压能量转移到高压叶片上。
在这个过程中，蒸汽的能量被转化为旋转转子的动能，并带动转子旋转。
而后，蒸汽从高压汽缸的出口流出，进入中压汽缸。
在中压汽缸中，蒸汽再次与中压叶片接触，继续将其能量传递给中压叶片。
最后，蒸汽从中压汽缸出口进入低压汽缸。
在低压汽缸中，蒸汽再次与低压叶片接触，将其剩余能量转移到低压叶片上。
随着蒸汽从高压汽缸到低压汽缸的流动，蒸汽的压力和温度逐级降低，同时叶片的尺寸也逐级增大。
这是为了充分利用蒸汽的能量，提高汽轮机的能量转换效率。
整个过程中，每个级别的转子都被蒸汽的动能推动旋转。
同时，由于转子与定子之间存在差速，叶片上的蒸汽将承受一个向前方推动的力，这使得转子能够对流体进行机械能转换。
最后，经过多级汽缸的作用，蒸汽从低压汽缸出口排出，进入冷凝器进行冷凝，然后重新回到锅炉中进行循环。
多级汽轮机相对于单级汽轮机具有一些优点。
首先，多级汽轮机可以提高汽轮机的能量转换效率，减少能源的浪费。
其次，多级汽轮机可以更好地适应不同条件下的工作需求，提高汽轮机的运行稳定性和可靠性。
此外，多级汽轮机还可以降低风险，当一个级别发生故障时，其他级别仍然可以正常工作。
总结多级汽轮机是一种利用高温高压蒸汽驱动的动力装置，它通过多个级别的转子和定子进行工作。
蒸汽从高压汽缸到低压汽缸的过程中，逐级降低压力和温度，同时通过热交换和机械能转换，将蒸汽的能量转化为旋转转子的动能。
多级汽轮机课程设计一、课程目标知识目标：1. 让学生掌握多级汽轮机的基本原理和结构特点，理解级与级之间的关系和能量转换过程。
2. 使学生了解多级汽轮机的设计方法，包括气动设计、热力设计和结构设计等方面的知识。
3. 帮助学生了解多级汽轮机的运行特性和性能指标，如效率、功率、流量等。
技能目标：1. 培养学生运用所学知识进行多级汽轮机设计计算和方案分析的能力。
2. 培养学生运用CAD软件绘制多级汽轮机零部件图纸的能力。
3. 提高学生团队协作和沟通表达的能力，能在项目中承担相应的设计和汇报工作。
情感态度价值观目标：1. 激发学生对能源动力工程的兴趣，培养其热爱专业、投身工程建设的情感态度。
2. 培养学生严谨求实的科学态度，提高其在面对工程问题时勇于创新、积极进取的精神风貌。
3. 强化学生的节能环保意识，使其在设计过程中充分考虑能源利用和环境保护。
课程性质：本课程为高年级专业选修课，旨在让学生在掌握基础知识的基础上，进一步提高解决实际工程问题的能力。
学生特点：学生具备一定的汽轮机原理和设计基础，具有较强的学习能力和实践操作能力。
教学要求：结合实际工程项目，注重理论与实践相结合，提高学生分析和解决实际问题的能力。
通过课程学习，使学生达到上述课程目标，为将来的职业发展奠定基础。
二、教学内容1. 多级汽轮机原理与结构- 汽轮机级的工作原理与能量转换- 多级汽轮机的级数与组合方式- 汽轮机的结构特点及其对性能的影响2. 多级汽轮机设计方法- 气动设计原理及叶片造型- 热力设计方法及热力参数优化- 结构设计原理及强度分析3. 多级汽轮机性能分析- 效率、功率、流量等性能指标计算- 汽轮机运行特性曲线分析- 影响性能的因素及其改进措施4. 多级汽轮机设计实践- 设计计算方法及步骤- CAD软件在汽轮机设计中的应用- 设计方案的评价与优化5. 课程项目与汇报- 团队合作完成多级汽轮机设计项目- 项目汇报与成果展示- 设计过程中问题分析与解决方法交流教学内容安排与进度：1-2周：多级汽轮机原理与结构学习3-4周：多级汽轮机设计方法学习5-6周：多级汽轮机性能分析学习7-8周：多级汽轮机设计实践与项目实施9周：课程项目汇报与总结教材章节及内容关联：《汽轮机原理与设计》第3、4、5、6章，涵盖多级汽轮机原理、设计方法、性能分析及实践应用等方面的内容，为课程教学提供科学性和系统性的支持。
