电子电路实现自锁电路

自锁开关电路原理自锁开关电路是一种常用于控制电路的开关装置，其原理是通过适当的电路设计，使得开关在一次操作之后能够保持其状态，而不需要持续施加力或保持按下。

这种电路能够避免误操作，提高电路的稳定性和可靠性，广泛应用于各种电子设备中。

一种常见的自锁开关电路原理是使用触发器。

触发器是一种能够记住输入状态并根据输入信号触发变化的多稳态逻辑元件。

触发器可以有多个输入端和多个输出端，常见的有RS触发器、D触发器和JK触发器。

以RS触发器为例来说明自锁开关电路的原理。

RS触发器有两个输入端：R和S，分别代表复位和设置。

当输入信号0或低电平施加在R端时，触发器的状态被复位为0；而当输入信号0或低电平施加在S端时，触发器的状态被置为1。

触发器的输出由一个非门产生，当输入信号为0时，输出为1；当输入信号为1时，输出为0。

在自锁开关电路中，将输入信号与触发器的输入端相连，通过适当的电路设计，使得输入信号能够同时连接到R和S端。

这样，当输入信号为0或低电平时，触发器的状态被复位为0，输出为1；当输入信号为1或高电平时，触发器的状态被置为1，输出为0。

由于输入信号同时连接到R和S端，当输入信号触发状态变化时，R或S端的信号也发生了变化，触发器的状态将保持不变。

这样，无论输入信号是否继续施加，触发器的状态都不会改变，实现了自锁开关的功能。

除了触发器之外，自锁开关电路还可以采用其他的电子元件实现，如继电器、电容器和IC芯片等。

这些元件能够通过适当的连线和电路设计，实现自锁开关电路的功能。

需要注意的是，自锁开关电路的自锁状态是相对于特定的输入信号来说的。

如果输入信号发生了变化，自锁状态也会随之改变。

因此，在设计自锁开关电路时，需要考虑输入信号的稳定性和控制逻辑，以确保自锁状态能够得到有效地保持。

总的来说，自锁开关电路是一种通过电路设计实现状态保持的开关装置，可以提高电路的稳定性和可靠性。

其原理可以通过触发器等电子元件来实现，具体原理取决于电路设计和控制逻辑。

自锁电路图的工作原理自锁电路图是一种常见的电子电路，它具有自动保持功能，能够在输入信号消失后继续保持输出状态。

在实际应用中，自锁电路图被广泛应用于各种自动控制系统中，起到了非常重要的作用。

那么，自锁电路图的工作原理是什么呢？接下来，我们将对自锁电路图的工作原理进行详细的介绍。

首先，让我们来了解一下自锁电路图的基本结构。

自锁电路图由两个或多个逻辑门构成，其中包括与门、或门、非门等。

通过这些逻辑门的组合，可以实现不同的自锁电路图。

在自锁电路图中，通常会包含一个触发器，用于存储和保持输出信号的状态。

触发器可以是RS触发器、D触发器、JK触发器等，不同类型的触发器在自锁电路图中起到的作用略有不同。

其次，我们来看一下自锁电路图的工作原理。

当输入信号发生变化时，逻辑门会根据其输入信号的状态进行逻辑运算，最终产生输出信号。

这个输出信号将作为触发器的输入，触发器根据输入信号的变化来改变其输出状态。

当输入信号消失后，触发器会继续保持原来的输出状态，这就是自锁电路图的自动保持功能。

在实际应用中，自锁电路图可以用来实现各种自动控制功能。

比如，在数字电子钟中，自锁电路图可以用来存储和保持时间信息；在工业自动化系统中，自锁电路图可以用来实现各种自动控制逻辑。

总的来说，自锁电路图通过逻辑门和触发器的组合，实现了输入信号的自动保持，为自动控制系统的稳定运行提供了重要支持。

最后，我们来总结一下自锁电路图的工作原理。

自锁电路图通过逻辑门和触发器的组合，实现了输入信号的自动保持功能。

在实际应用中，自锁电路图被广泛应用于各种自动控制系统中，起到了非常重要的作用。

通过对自锁电路图的工作原理进行深入的了解，可以更好地应用它来解决实际问题，提高自动控制系统的稳定性和可靠性。

通过以上的介绍，相信大家对自锁电路图的工作原理有了更深入的了解。

在实际应用中，我们可以根据具体的需求来设计和应用自锁电路图，充分发挥其自动保持功能，为自动控制系统的稳定运行提供有力支持。

运放自锁电路概述运放自锁电路是指通过使用运算放大器（Operational Amplifier，简称Op Amp）和反馈电路实现自锁功能的电路。

自锁功能可以使电路的输出保持在某一特定状态，即在输入信号变化的情况下，输出信号保持稳定不变。

在电子电路设计中，自锁电路常用于比较器、开关电路等场景中，具有重要的应用价值。

运放基本原理运放是一种高增益、差分输入的直流放大器，可以通过对输入电压进行放大和处理，输出一个对输入电压进行线性转换的电压。

运放的基本原理是利用输入、输出端口之间的反馈网络来实现对输入信号的放大和处理。

一般而言，运放具有以下几个基本的特性： 1. 高增益：运放具有很高的电压增益，可以放大微弱的输入信号。

2. 高输入阻抗：运放的输入端口具有很高的输入阻抗，可以在不改变信号源电路特性的情况下接入。

3. 低输出阻抗：运放的输出端口具有很低的输出阻抗，可以轻松驱动负载。

4. 可调的放大倍数：通过调整反馈电阻或电容，可以实现对输入信号放大倍数的调节。

运放自锁原理运放自锁电路是通过反馈网络将一部分输出信号提供给运放的输入端口，以实现自锁功能的电路。

通过适当选择反馈电阻、电容等元件，可以使电路的输出稳定在某一特定状态。

运放自锁电路的工作原理如下： 1. 当输入信号发生变化时，电路的输出信号随之变化。

2. 反馈网络接收到输出信号并将一部分信号送回运放的输入端口。

3. 经过放大和处理后，反馈信号与输入信号相加形成一个新的输入信号。

4. 根据反馈电路的设计，新的输入信号使输出信号逐渐收敛到某一特定稳定值。

5. 当输出信号达到稳定值后，电路进入自锁状态，即使输入信号发生变化，输出信号也保持不变。

运放自锁电路的设计步骤设计一个运放自锁电路需要经过以下几个步骤：步骤1：确定电路类型首先需要确定所需的电路类型，例如比较器、积分器、微分器等。

不同类型的电路具有不同的功能和特性。

步骤2：选择运放根据所需的电路类型和性能要求，选择合适的运放芯片。

(完整word)轻触自锁开关电路轻触自锁开关电路一般轻触自锁开关是由机械按键和弹簧构成互锁而完成自锁功能的。

机械按键与弹簧都会因时间长而失去自锁性,往往容易损坏。

根据机械式轻触自锁开关的特性，笔者设计了这款电子式轻触自锁开关,有十个键可单一形成互锁。

这种电子自锁开关，不仅可以替换产品中的机械式轻触自锁开关，也可在新产品设计中应用。

笔者用它更换了老式彩电的调谐按键,也用它设计了单片机电路中的键盘电路。

一、电路原理电子式轻触自锁。

轻触自锁开关电路一般轻触自锁开关是由机械按键和弹簧构成互锁而完成自锁功能的。

机械按键与弹簧都会因时间长而失去自锁性，往往容易损坏.根据机械式轻触自锁开关的特性，笔者设计了这款电子式轻触自锁开关，有十个键可单一形成互锁。

这种电子自锁开关,不仅可以替换产品中的机械式轻触自锁开关，也可在新产品设计中应用。

笔者用它更换了老式彩电的调谐按键，也用它设计了单片机电路中的键盘电路。

一、电路原理电子式轻触自锁开关电路如附图所示.当电源接通后，ＩＣ２４０１７的Ｑ０端输出高电平(电路接通电源Ｑ０端复位到高电平状态）其余Ｑ１～Ｑ９输出为低电平.在未按下Ｋ１～Ｋ９任一键前,由于Ｑ０输出高电平，Ｔ１基极加有高电位而使其Ｔ１导通,ＩＣ１５５５时基电路臆脚为低电位，ＩＣ１不工作.同时由于Ｑ０的输出经过Ｄ０１、Ｒ１加到ＩＣ２紒紞矠脚，使其ＩＣ２内部封闭，ＩＣ２紒紟矠脚不管有无脉冲，都不会工作。

如需要选择Ｋ４按键控制电路工作,按下Ｋ４时，Ｔ１基极将被拉为低电位，Ｔ１截止，此时ＩＣ１臆脚变为高电平，ＩＣ１工作。

同时ＩＣ２紒紞矠脚为低电平时，ＩＣ２也同时工作.当ＩＣ２紒紟矠脚接收到ＩＣ１产生的第４个脉冲后，Ｑ４输出一个高电平，此时的高电平使其Ｔ１导通，ＩＣ１停止工作，ＩＣ２紒紞矠脚电位也变为高电平。

因此，Ｋ４所控制的电路工作,即电路所在开关自锁.其他路数自锁过程完全一样。

二、注意事项在该电路中注意两点：１．当按键按下时，由于同时将所在支路电容上充满的电荷释放，在按键松开后需要一定时间对该电容器充电，所以Ｔ１管截止和ＩＣ２的紒紞矠脚低电平均可保持一定的时间。

电路自锁原理电路自锁是一种常见的电子技术应用，它可以实现电路在特定条件下的自动锁定和解锁。

在很多电子设备中，电路自锁都扮演着重要的角色。

本文将介绍电路自锁的原理及其应用。

首先，我们来了解一下电路自锁的基本原理。

电路自锁是通过反馈电路实现的。

反馈电路是将电路的输出信号返回到输入端，从而影响输入端的电压或电流的电路。

在电路自锁中，通过适当的设计，可以使得当输入信号满足一定条件时，输出信号会导致输入信号的改变，从而形成一个自锁的状态。

电路自锁的原理可以通过一个简单的电路来解释。

假设有一个由两个与门组成的电路，其中一个与门的输出与另一个与门的输入相连。

当输入信号为高电平时，第一个与门输出高电平，经过延迟后作为第二个与门的输入，使得第二个与门输出高电平。

这个高电平又返回到第一个与门，使得第一个与门的输入仍然为高电平，形成了一个自锁状态。

当输入信号为低电平时，输出信号也会保持低电平，从而实现了自锁。

电路自锁在实际应用中有着广泛的用途。

例如在数字电子系统中，电路自锁可以用来实现状态的保持和切换；在控制系统中，电路自锁可以用来实现自动控制和保持特定状态；在通信系统中，电路自锁可以用来实现信号的稳定和同步。

总之，电路自锁在各种电子设备中都扮演着重要的角色。

除了上述的应用，电路自锁还可以用来实现电路的保护和故障检测。

通过合理设计反馈电路，可以使得电路在出现故障时自动进入保护状态，从而避免损坏设备。

同时，电路自锁还可以用来检测电路的工作状态，当出现异常时及时报警或切换至备用状态，保障系统的可靠性和稳定性。

总之，电路自锁是一种基于反馈电路的自动控制技术，通过合理设计可以实现电路的自锁和解锁。

它在数字电子系统、控制系统、通信系统等领域都有着重要的应用。

同时，电路自锁还可以用来实现电路的保护和故障检测，提高系统的可靠性和稳定性。

希望本文的介绍能够帮助大家更好地理解电路自锁的原理及其应用。

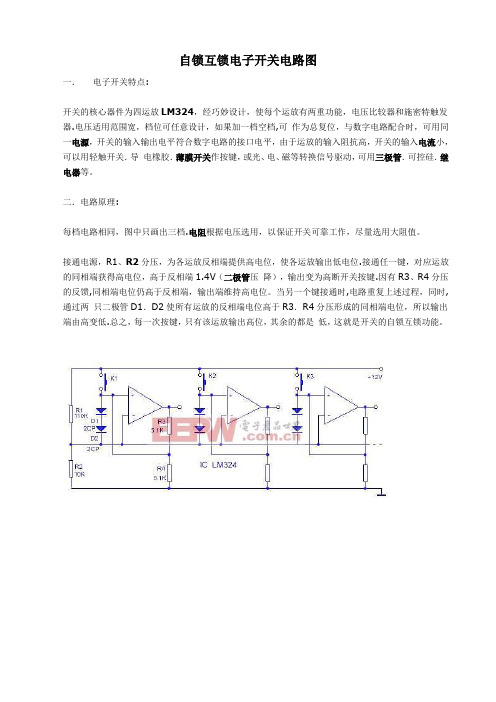

自锁互锁电子开关电路图
一．电子开关特点:
开关的核心器件为四运放LM324，经巧妙设计，使每个运放有两重功能，电压比较器和施密特触发器.电压适用范围宽，档位可任意设计，如果加一档空档,可作为总复位，与数字电路配合时，可用同一电源，开关的输入输出电平符合数字电路的接口电平，由于运放的输入阻抗高，开关的输入电流小，可以用轻触开关．导电橡胶．薄膜开关作按键，或光、电、磁等转换信号驱动，可用三极管．可控硅．继电器等。

二．电路原理:
每档电路相同，图中只画出三档.电阻根据电压选用，以保证开关可靠工作，尽量选用大阻值。

接通电源，R1、R2分压，为各运放反相端提供高电位，使各运放输出低电位.接通任一键，对应运放的同相端获得高电位，高于反相端1.4V（二极管压降），输出变为高断开关按键.因有R3、R4分压的反馈,同相端电位仍高于反相端，输出端维持高电位。

当另一个键接通时,电路重复上述过程，同时,通过两只二极管D1．D2使所有运放的反相端电位高于R3．R4分压形成的同相端电位，所以输出端由高变低.总之，每一次按键，只有该运放输出高位，其余的都是低，这就是开关的自锁互锁功能。

停电“自锁”节能开关——电子科技制作案例这里介绍一种具有记忆功能的停电“自锁”节能开关，它非常适合在电网经常频繁中断（如供电部门拉闸限电等）供电地区的家庭推广使用。

每当电网停电后再次恢复供电时，它能够自动切断用电器的供电回路，避免因主人忘关电源开关、且家中无人而造成的电力浪费和电器火灾。

该开关自身耗电小于0.25W，可控制1000W以内的各种用电器。

经笔者试用，工作可靠、效果良好。

弄懂工作原理停电“自锁”节能开关的电路如图20-1所示。

当需要向用电器供电时，按动一下自复位按钮开关SB，220V交流市电就会经电容器C1降压、晶体二极管VD1半波整流、电容器C2滤波后，通过电阻器R向双向晶闸管VS提供合适的直流触发电流，使得双向晶闸管VS导通；以后，导通的双向晶闸管VS代替复位后的按钮开关SB作用，使电路通电状态“自锁”，插座XS向所接用电器正常供电。

图20-1 停电“自锁”节能开关电路图当电网停电又复电时，由于双向晶闸管VS和自复位按钮开关SB 均为“断开”状态，故插座XS不供电，所接用电器无电不工作；只有按动一下自复位按钮开关SB，插座XS才会恢复向用电器再供电。

电路中，电容器C2除滤波作用外，还与电阻器R构成延时电路，可有效避免因电网电压波动而造成的电路误动作。

晶体二极管VD2的作用是给电容器C1提供一条放电回路。

准备好元器件本制作共用了8个元器件，备料清单见表20。

表20 元器件清单续表制作与使用图20-2所示是该停电“自锁”节能开关的印制电路板接线图，印制电路板实际尺寸仅为50mm×20mm。

印制电路板也可直接采用相同大小的单孔“洞洞板”，并充分利用元器件引脚飞线连接，以省去加工专用印制电路板的麻烦。

图20-2 停电“自锁”节能开关印制电路板图焊接好的电路板可装入一体积合适的绝缘密闭小盒内，并在盒面板固定安装用电器插座XS和自复位按钮开关SB。

也可省掉插座XS 不用，而将电路板直接安装在被控用电器内部空闲位置处，按钮开关SB则应固定在用电器外壳上便于操作的地方。

电路自锁原理图电路自锁原理图是一种常见的电子电路，它通过特定的设计和连接方式，实现了在某些条件下自动保持电路状态的功能。

在实际应用中，电路自锁原理图被广泛应用于各种自动控制系统中，如开关控制、定时器、计数器等。

本文将介绍电路自锁原理图的基本原理、工作方式以及常见的应用场景。

电路自锁原理图的基本原理是利用正反馈的特性，使得电路在特定条件下能够自动保持其状态。

在电路自锁原理图中，通常会使用触发器、门电路、计数器等元件，通过它们之间的连接和相互作用，实现电路的自锁功能。

其中，触发器起到了关键的作用，它能够在接收到特定信号时改变输出状态，并通过反馈回路使得电路能够自锁。

电路自锁原理图的工作方式通常分为两种模式，设置模式和保持模式。

在设置模式下，电路会对输入信号进行处理，并根据特定条件改变输出状态；而在保持模式下，电路会通过反馈回路自动保持当前状态，直至接收到新的设置信号。

这种工作方式使得电路能够在特定条件下实现自动保持状态的功能，从而满足各种自动控制系统的需求。

电路自锁原理图在实际应用中有着广泛的应用场景。

其中，最常见的应用之一是在开关控制系统中。

通过合理设计和连接电路自锁原理图，可以实现开关的自锁功能，从而避免了长时间按住开关的操作，提高了操作的便利性和安全性。

此外，电路自锁原理图还可以应用于定时器、计数器、逻辑控制等领域，为各种自动控制系统提供了可靠的解决方案。

总之，电路自锁原理图是一种基于正反馈的电子电路，通过特定的设计和连接方式实现了在特定条件下自动保持状态的功能。

它在各种自动控制系统中有着广泛的应用，如开关控制、定时器、计数器等。

通过深入理解电路自锁原理图的基本原理和工作方式，我们可以更好地应用它，为自动控制系统的设计和实现提供可靠的支持。

电路自锁原理图
电路自锁原理图是一种常见的电子电路图，它是由多个电子元件组成的，用于
实现电路的自锁功能。

自锁电路是一种特殊的触发电路，在特定条件下，可以实现电路的自动锁定和解锁。

下面我们将介绍电路自锁原理图的组成和工作原理。

首先，我们来看一下电路自锁原理图的基本组成。

自锁电路通常由触发器、逻
辑门和控制开关等元件组成。

其中，触发器是自锁电路的核心部件，它可以实现电路的状态存储和切换。

逻辑门用于实现触发器的控制逻辑，而控制开关则用于手动控制电路的锁定和解锁。

接下来，我们来分析电路自锁原理图的工作原理。

当控制开关处于解锁状态时，电路处于可工作状态。

此时，输入信号可以通过逻辑门作用于触发器，触发器的输出状态将受到控制信号的影响。

当控制开关处于锁定状态时，电路将被锁定在当前状态，不受外部输入信号的影响。

在实际应用中，电路自锁原理图常常用于控制系统和数字电路中。

例如，它可
以用于实现按钮开关的状态锁定，也可以用于数字逻辑电路的状态控制。

通过合理设计触发器和逻辑门的组合，可以实现不同的自锁功能，满足不同场景下的需求。

总的来说，电路自锁原理图是一种非常实用的电子电路图，它可以实现电路的
自动锁定和解锁功能。

通过合理设计和应用，可以实现各种自锁功能，为控制系统和数字电路的设计提供了便利。

希望本文对您理解电路自锁原理图有所帮助，谢谢阅读！。

mos自锁电路摘要：一、mos自锁电路概述二、mos自锁电路工作原理三、mos自锁电路应用领域四、mos自锁电路的优缺点五、如何选择合适的mos自锁电路六、mos自锁电路的调试与维护七、总结正文：一、mos自锁电路概述MOS自锁电路（MOSFET Locking Circuit）是一种广泛应用于电力电子设备的电路，其主要作用是在保证设备正常运行的同时，降低功耗和提高效率。

MOS自锁电路是一种特殊的电路，具有较高的可靠性和稳定性，因此在很多领域都得到了广泛的应用。

二、mos自锁电路工作原理MOS自锁电路的工作原理主要依赖于MOSFET（金属-氧化物-半导体场效应晶体管）这种半导体器件。

MOSFET具有电压控制的开关特性，通过控制其栅极电压可以实现对电路中电流的控制。

在自锁电路中，当栅极电压达到一定值时，MOSFET会进入导通状态，使得电路形成一个闭合的回路，从而实现自锁功能。

三、mos自锁电路应用领域MOS自锁电路在我国的各个领域都有广泛的应用，如电源管理、电机控制、工业自动化、家电产品等。

通过使用MOS自锁电路，可以有效降低设备的功耗，提高系统的工作效率，延长设备使用寿命。

四、mos自锁电路的优缺点1.优点：（1）高效率：MOS自锁电路可以实现电能的高效转换，降低能源损耗。

（2）低功耗：在待机或断电状态下，MOSFET可实现低功耗运行，延长设备使用寿命。

（3）高可靠性：MOSFET具有较高的抗干扰能力和故障容错能力，保证设备在恶劣环境下正常工作。

（4）体积小、重量轻：MOSFET具有较小的体积和重量，有利于设备的小型化、轻量化。

2.缺点：（1）成本较高：相较于其他类型的开关器件，MOSFET的成本较高。

（2）驱动电路复杂：MOSFET需要相应的驱动电路，增加了电路设计的复杂性。

五、如何选择合适的mos自锁电路在选择mos自锁电路时，应根据实际应用场景和需求，综合考虑以下因素：1.电压等级：根据设备的工作电压选择合适的MOSFET电压等级。
