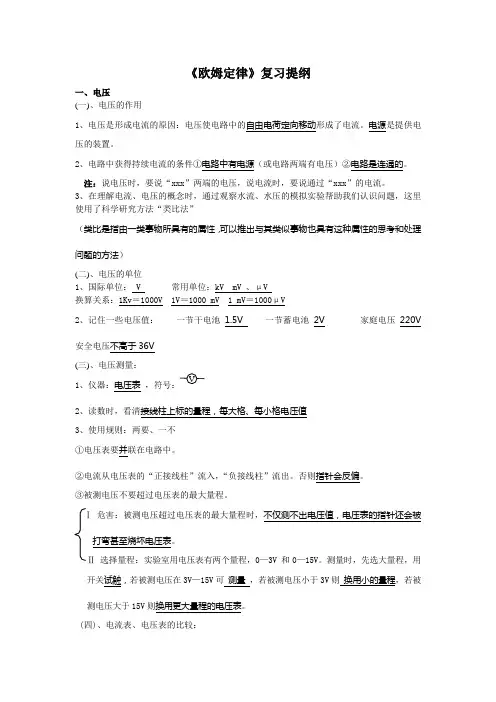

第七章 欧姆定律复习提纲

欧姆定律复习提纲姓名:
知识点一：探究电流与电阻、电压的关系
1、实验电路图为
2、连接电路时开关应______，闭合开关前，滑动变阻器应处于________端．
3、探究Ｉ与Ｕ的关系时，应保持______不变，改变_______，观察Ｉ的变化．
探究Ｉ与Ｒ的关系时，应保持______不变，改变_______，观察Ｉ的变化．
4.实验结论：(1)_________________________________________________.
(2)_________________________________________________.
5、本实验主要应用的物理方法是________________.
6、在探究Ｉ与Ｕ的关系时，滑动变阻器的作用是_______________.
7、在探究Ｉ与Ｒ的关系时，滑动变阻器的作用是______________.
知识点二：欧姆定律
1、欧姆定律的内容为：导体中的电流，跟导体两端的_______成正比,跟导体的电阻成_____.其数学表达式为____________,公式中的I、U、R的单位必须分别是______、_____、____.
2、用电压表测出灯泡两端的_______,用电流表测出此时通过灯泡的______,根据公式
R=_______可计算出电阻.这种测电阻的方法叫________法.公式R=U/I提供了测量导体电阻的方法.因为电阻是导体本身的一种特性,其大小与电流和电压无关,只与它本身的______、
______、______和______有关.
3、画出伏安法测小灯泡电阻的电路图。

在测小灯泡的电阻时,使用滑动变阻器的目的是改变通过电路中的________,同时改变灯泡两端的_______,这样就可测出几组数据.求出各组灯泡的电阻后,通过较发现电阻的大小不同,其原因是_____________________________.，在测量定值电阻的阻值时，求平均值的目的___________
4.串联电路电阻关系表达式为_____________,几个电阻串联,相当增加了导体的______,所以总电阻比串联前的任一电阻都_____.并联电路电阻关系表达式为_____________,几个电阻并联,相当增加了导体的______,所以总电阻比并联前的任一电阻都_____.
5、安全用电的原则：___________高压带电体，___________低压带电体。

6.有一电阻线，若两端加6V电压时，电阻线中的电流为0.5A，则该电阻线的电阻为____Ω，若它两端改加12V的电压时，则通过电阻线的电流为______A，电阻线的电阻为______Ω；若在电阻线两端不加电压时，则通过电阻线的电流为_______A，电阻线的电阻为______Ω
7.一个电铃正常工作时的电流为0.5安，电阻为9欧姆，现把它接入电压为10伏的电路中，
为使电铃能正常工作，应____联一个阻值为______欧的电阻。

8.如图16，一根阻值为R＝27Ω的粗细均匀的电阻线弯成一个圆，A、B、C
是三等分点，若将AB接在5.4V的电源上，求整个电路中的电流_______ A。

9.有两个电阻之比R1：R2=4:7，把它们串联在电路中，通过它们的电流强度
之比I1：I2= ______，加在它们的两端电压之比U1：U2= _______；如果把它们并联在电路中，通过它们的电流之比I1：I2=_______，加在它们两端的电压之比是U1：U2=________。

在图5所示的电路中，当开关K闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路
的故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后
并接在灯L2两端时发现两灯均不亮。

由此可以判断( )
(A)灯L1断路。

(B)灯L1短路。

(C)灯L2断路。

(D)灯L2短路。

10.根据欧姆定律I=U/R可知，电路中( )
A．当U一定时，R变小，I一定变小B．当U一定时，R变小，I一定变大
C．当U变大时，R变大，I就变小D．当U变大时，I变大，R也随着变大
11. 1Ω和10Ω的电阻并联后的总电阻是R1，1Ω、10Ω和100Ω的三电阻并联后的总电阻是R2，则R1、R2的大小关系是（）
A．R1<R2 B．R1>R2 C．R1=R2 D．无法判断
12.已知：R1<R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是
13.“探究电流与电压的关系”的实验中，分别用R。

两个电阻进行了探究，
并根据各自的实验数据绘制出如图3所示的I-U关系图象，从图中可以看出
R1、R2的大小关系为（）
A. R1＞R2
B. R1＜R2
C. R1=R3：
D.不能确定
14.如图所示，电源电压保持不变．当闭合开关后，滑动变阻器的滑
片向左移动的过程中，下列说法正确的是（）
A．电流表示数变大，灯泡变亮
B．电流表示数变大，电压表示数变大，灯泡变暗
C．电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变小，灯泡变暗
15.如图所示电路中，电源电压保持不变，当开关S闭合，滑动
变阻器的滑片P向右移动时，电表的示数变化情况是（）
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
16．伏安法测电阻.要测量一只额定电压为2.5V小灯泡
的电阻（电阻大约在6～10Ω之间），刘星同学连接了
如图所示的电路.
（1）请用笔画线将图中的电路连接完整.画出电路图。

（2）在连接电路时，开关应_______（选填“断开”或
“闭合”），滑片应移到______（选填“A”或“B”）处.
（3）若闭合开关后，刘星发现电压表、电流表均有示
数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是______________，为了能使小灯泡发光，下一步应进行的操作是____________________________.；若闭合开关后，刘星发现电压表有明显偏转，电流表无示数小灯泡不亮，，那么可能的原因是_______若闭合开关后，刘星发现电压表、电流表均无示数小灯泡不亮，，那么可能的原因是_________若闭合开关后，刘星发现电压表无示数、电流表有示数小灯泡发光，，那么可能的原因是
______________；若闭合开关后，刘星发现小灯泡发出耀眼的光，无论如何移动滑片，亮度都不变，那么可能的原因是_____________________；
（4）实验完成后，刘星将有关数据和现象填在表格里：
由此可知，小灯泡在正常发光时的电阻是_________.（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而__________（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随______________而增大.
17．如图所示电路中，R1=10Ω． 当开关S 闭合时，电流表示数为0.2A ，电压表示数为4V ． 求：（1）电源电压；（2）R2的阻值．
18．在图电路中，电阻R1的阻值为10Ω．闭合电键S ，电流表Al 的示数为0.3A ，电流表A 的示数为0.5A ．求：(1)通过电阻R2的电流．(2)电源电压．(3)电阻R2的阻值．
19.（2011包头）如图16甲所示电路，可变电阻R2的滑片P 从左向右滑动过程中，电压表与电流表的示数呈图16乙所示的规律。

求： （1）当电流表的示数为5A 时，可变电阻R2接入电路的阻值。

（2）可变电阻R2接入电路的阻值变化范围。

（3）电源电压和电阻R1各是多大？
20.（2011年中考·云南玉溪）如图为“伏安法”测小灯泡电阻的电路图，滑动变阻器R 的
次数 电压U/V 电流I/A 灯泡亮度 1 1.5 0.2 灯光微弱 2 2.2 0.28 较暗 3 2.5 0.3 正常发光 4
3.0
0.32
很亮
电路图：
R 1 R 2
S
阻值调节范围为0-20Ω，电源电压不变，当滑片P置于变阻器的中点时，小灯泡正常发光，电流表示数为0.3A，电压表示数为3V。

求：
（1）小灯泡的阻值R1；
（2）电源电压是多少？
21.如图19所示，R2=R3=20Ω，当S1和S2都断开时，电流表的示数为0.4A，电压表示数为4V。

求：
(1) R1的阻值。

(2)电源电压。

(3) S1和S2都闭合时电压表和电流表的读数。
