通信原理讲义第一章绪论1．1 通信系统的组成1．1．1 通信一般系统模型点对点通信模型：反映了通信系统的共性。

连续消息：状态连续变化的消息（如语音、图像），也称为模拟消息。

●消息与电信号之间必须建立单一的对应关系。

通常，消息被载荷在电信号的某以参量上。

数字信号：电信号的参量携带离散消息，该参量离散取值。

模拟信号：电信号的参量携带连续消息，参量连续取值。

●相应的通信系统分成两类数字通信系统模拟通信系统●模拟信号与数字信号之间可以相互转换在信息源中使用模-数（数-模）转换器，接受端使用数-模（模-数）转换器。

●数字通信比模拟通信更能适应对通信技术越来越高的要求（1）数字传输的抗干扰能力强，中继时可以消除噪声的积累；（2）传输差错可以控制；（3）便于使用现代数字信号处理技术对信息进行处理；（4）易于加密处理；（5）可以综合传递各种消息，增强系统功能。

●模拟通信系统模型（点对点）调制器：将基带信号转变为频带信号的设备。

解调器：将频带信号转变为基带信号的设备。

模拟通信强调变换的线性特性，既已调参量与基带信号成比例。

● 数字通信系统模型（点对点） 强调已调参量与基带信号之间的一一对应。

数字通信需要解决的问题：（2） 编码与解码：通过差错控制编码消除噪声或干扰造成的差错； （3） 加密和解密：对基带信号进行人为“搅乱”；（4） 同步：发送和接收节拍一致，包括：位同步（码元同步）和群同步、帧同步、句同步或码组同步。

数字通信模型：1．2 通信系统的分类及通信方式 1．2．1 通信系统分类● 按消息的物理特征分类电报通信系统 电话通信系统 数据通信系统图像通信系统 ● 按调制方式分类基带传输线性调制载波调制 非线性调制 频带传输 数字调制脉冲模拟调制脉冲调制消息 消息消息消息脉冲数字调制●按信号特征分类模拟通信系统数字通信系统●按传输媒介分类有线无线1．2．2 通信方式分类●点对点通信，按传送方向与时间关系：单工通信：消息只能单方向传输半双工通信：通信双方都能收发消息，但不能同时进行收发全双工通信：通信双方可同时进行收发●数字通信中，按数据信号码元排列方式：串行传输：数字信号码元序列按时间顺序一个接一个的在信道中传输，适合远距离传输。

第一章通信系统概述1.1 通信系统模型一、通信的定义1.信息：对收信者来说未知的、待传送、交换、存储或提取的内容﹙包括语音、图象、文字等﹚人与人之间要互通情报，交换消息，这就需要消息的传递。

古代的烽火台、金鼓、旌旗，现代的书信、电报、电话、传真、电子信箱、可视图文等，都是人们用来传递信息的方式。

2.信号：与消息一一对应的电量。

它是消息的物质载体，即消息是寄托在电信号的某一参量上。

3．通信就是由一地向另一地传递消息。

二、电通信1．定义利用“电”来传递信息，是一种最有效的传输方式，这种通信方式称为电通信。

2．特点电通信方式能使消息几乎在任意的通信距离上实现既迅速、有效，而又准确、可靠的传递。

电通信一般指电信，即指利用有线电、无线电、光和其它电磁系统，对于消息、情报、指令、文字、图象、声音或任何性质的消息进行传输。

（1）模拟信号与数字信号：按信号随时间分布的特性信号可分为模拟和数字信号。

模拟信号：信号的取值是连续的。

数字信号：信号的取值是离散的。

（2）基带信号与频带信号：按信号随频率分布的特性信号可分为基带和频带信号。

基带信号：发信源发出的信号。

频带信号：通过调制将基带信号变换为频带信号。

基带传输：在信道中直接传输的信号 (如直流电报、实线电话和有线广播等)。

频带传输:通过调制将基带信号变换为更适合在信道中传输的形式。

（FM、AM、MODEM）三、通信系统的模型1.通信系统的一般模型(1)通信系统：通信系统是指完成信息传输过程的全部设备和传输媒介。

(2)通信系统的基本模型●发信源：是消息的产生来源，其作用是将消息变换成原始电信号。

变换：将非电物理量转换为掂量。

信源可分为模拟信源和离散信源。

模拟信源(如电话机、电视摄像机)输出幅度连续的信号；离散信源(如电传机、计算机)输出离散的数字信号。

●发送设备：作用是将信源产生的消息信号转换为适合于在信道中传输的信号。

它要完成调制、放大、滤波、发射等。

在数字通信系统中还要包括编码和加密。

通信系统基本原理和模型通信系统是现代社会中不可或缺的一部分，它承载着人们信息传递的重要任务。

在这篇文章中，我们将讨论通信系统的基本原理和模型，以帮助读者更好地了解这个领域。

一、通信系统的基本原理通信系统的基本原理涉及信号的产生、传输和接收。

在通信系统中，源头产生的信息通过信号转换成电磁波或其他载体进行传输，最终被接收方解码还原成可读取的信息。

1.1 信号产生信号是指源头产生的传递信息的载体。

在通信系统中，信号可以是模拟信号或数字信号。

模拟信号是连续变化的信号，而数字信号则是离散且有限的信号。

信号的产生可以通过各种方式实现，例如声音通过麦克风转换成电信号、文字通过键盘输入转换成二进制代码等。

1.2 信号传输信号传输是指将信号从发送方传递到接收方的过程。

在通信系统中，通常采用电磁波作为信号的传输媒介。

电磁波可以在空气、电线、光纤等介质中传播，其中光纤是目前应用较为广泛的传输介质之一。

信号在传输过程中可能会受到噪声、衰减和失真等因素的影响，因此需要采取一系列的调制、编码和纠错技术来保障传输的可靠性和稳定性。

1.3 信号接收信号接收是指将传输过程中的信号解码还原为原始信息的过程。

接收方根据发送方采用的调制、编码方式，对接收到的信号进行解调、解码操作。

解调是指将调制后的信号还原为原始信号，解码是指将编码后的信号还原为原始信息。

解调和解码过程通常需要使用相应的硬件设备和算法来实现。

二、通信系统的模型通信系统可以通过模型来描述其运行原理，并帮助我们更好地理解其中的各个环节。

通信系统的模型一般包括发送方、接收方、信道和噪声等基本组成部分。

2.1 发送方发送方是指信息的源头，负责产生并发送信号。

发送方在发送之前可能需要进行信号处理、调制和编码等操作，以适应信道的传输特性。

2.2 接收方接收方是指信息的目标对象，负责接收并解码信号，将其转换为可读取的信息。

接收方在接收到信号后，可能需要进行信号处理、解调和解码等操作，以还原信号的原始信息。

通信系统模型1．通信系统一般模型图1-1 通信系统一般模型（1）信息源①信息源的作用把各种消息转换成原始电信号。

②信息源的分类a．模拟信源模拟信源输出连续的模拟信号，如话筒、摄像机。

b．数字信源数字信源输出离散的数字信号，如电传机、计算机等各种数字终端。

（2）发送设备①发送设备的作用a．产生适合在信道中传输的信号；b．使发送信号特性和信道特性相匹配；c．使发送信号具有抗信道干扰的能力；d．使发送信号具有足够的功率以满足远距离传输的需要。

②发送设备的内容包含变换器、放大器、滤波器、编码器、调制器、多路复用器等过程。

（3）信道①信道的定义信道是一种将来自发送设备的信号传送到接收端的物理媒质。

②信道的分类无线信道和有线信道。

③信道的作用信道传输信号的通路，并对信号产生各种干扰和噪声。

（4）噪声源噪声源是信道中的噪声及分散在通信系统其他各处的噪声的集中表示。

（5）接收设备①接收设备的作用从受到减损的接收信号中正确恢复出原始电信号。

②接收设备的功能a．将信号放大和反变换。

b．对于多路复用信号，解除多路复用，实现正确分路。

c．尽可能减小在传输过程中噪声与干扰所带来的影响。

（6）信宿①信宿的定义信宿是传送消息的目的地。

②信宿的作用把原始电信号还原成相应的消息，如扬声器等。

2．模拟通信系统模型图1-2 模拟通信系统模型（1）模拟信源与信宿①模拟信源的作用模拟信源把连续消息变换成原始电信号，即基带信号。

②模拟信宿的作用模拟信宿将基带信号变换为连续消息。

③基带信号a．基带信号的定义基带信号是从信源发出或送达信宿的信号的基本频带信号。

b．基带信号的基本特性频谱通常从零频附近开始。

c．基带信号的实例语音信号的频率范围为300Hz～3400Hz；图像信号的频率范围为0～6MHz。

（2）调制器与解调器①调制器的作用把基带信号变换成适合在信道中传输的信号。

②解调器的作用将信道中传输的已调信号变换为基带信号。

③已调信号定义：经过调制以后的信号。

通信系统的基本原理与模型通信系统是实现信息传输的重要工具，在现代社会中起着至关重要的作用。

它通过一系列的技术和设备，将信息从发送方传输到接收方。

本文将详细介绍通信系统的基本原理和模型，以下为内容的分点列举：1. 通信系统的基本原理：a. 信号传输：通信系统通过信号传输实现信息的交流。

信号可以是声音、文字或图像等各种形式的信息。

b. 编码：将信息转换为适合传输的信号形式，通常通过模拟信号或数字信号进行编码。

c. 调制：将编码后的信号调制到载波上，以便在传输过程中保持信号的稳定性和减少信号的干扰。

d. 解调：接收方通过解调将调制信号恢复为原始信号，以便进行后续处理和解码。

e. 解码：将解调后的信号转化为原始的信息内容。

2. 通信系统的模型：a. 发送方：发送方是通信系统的起始点，负责将信息进行编码和调制。

其主要组件包括信息源、编码器和调制器。

b. 传输媒介：传输媒介是信息传输的通道，可以是有线或无线的介质，如光纤、电缆或无线电波等。

c. 接收方：接收方是通信系统的终点，负责将接收到的信号进行解调和解码。

其主要组件包括解调器和解码器。

d. 噪声和信道：噪声是通信系统中不可避免的干扰源，信道是信号传输的通道。

噪声会对信号造成干扰和损坏，信道则会对信号进行衰减和畸变。

e. 反馈机制：为了确保信息传输的准确性和可靠性，通信系统通常会采用反馈机制进行误码校正和错误处理。

3. 通信系统的步骤：a. 信息编码：将原始的信息内容转换成适合传输的信号形式，通常包括模拟信号和数字信号两种编码方法。

b. 调制：将编码后的信号调制到适当的载波上，以便在传输过程中保持信号的稳定性和减少干扰。

c. 信号传输：通过传输媒介将调制后的信号传送到接收方，传输过程中可能会受到噪声和信道的干扰。

d. 解调：接收方对接收到的信号进行解调，将调制信号恢复为原始信号。

e. 信息解码：对解调后的信号进行解码，将信号转换为原始的信息内容。

f. 错误处理：根据反馈机制对解码后的信息进行误码校正和错误处理，以确保信息传输的准确和可靠。

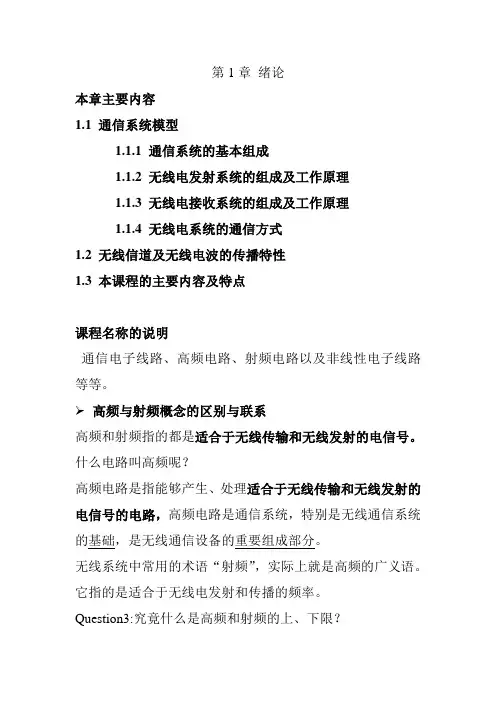

第1章绪论本章主要内容1.1 通信系统模型1.1.1 通信系统的基本组成1.1.2 无线电发射系统的组成及工作原理1.1.3 无线电接收系统的组成及工作原理1.1.4 无线电系统的通信方式1.2 无线信道及无线电波的传播特性1.3 本课程的主要内容及特点课程名称的说明通信电子线路、高频电路、射频电路以及非线性电子线路等等。

➢高频与射频概念的区别与联系高频和射频指的都是适合于无线传输和无线发射的电信号。

什么电路叫高频呢？高频电路是指能够产生、处理适合于无线传输和无线发射的电信号的电路，高频电路是通信系统，特别是无线通信系统的基础，是无线通信设备的重要组成部分。

无线系统中常用的术语“射频”，实际上就是高频的广义语。

它指的是适合于无线电发射和传播的频率。

Question3:究竟什么是高频和射频的上、下限？Answer:射频(Radio Frequency)广义地来说，没有严格的定义。

本课本所研究的是f<30MHz的电信号，f在30MHz～4G之间就是下学期我们将要学习的射频电路。

，就可以用“路”的概念来分析Note：只要电路尺寸小于8电路。

与“路”相对应的“场”，将在《电磁波与电磁场》这门课程中学习。

值得注意的是，“路”用的是克希霍夫方程,“场”用的是麦克斯韦方程。

Question4:“无线发射”的(物理)含义。

Question5:如何才能实现有效发射？Answer4:“无线发射”指的是“把高频电流转换成电磁波的形式在空间传播”。

高频电流在天线周围激发同频率的交变磁场，交变磁场又激发起交变电场，交变电场又激发交变磁场，如此反复交叉激发，使电磁能以波的形式传向远方(电磁场与电磁波的课程将讨论这部分内容)。

Note：水波：看得见“碧波荡漾”；声波：悠扬的琴声；这些波的传输，需要媒质。

电磁波，看不见，但它客观存在。

我们常看到电磁污染，事实上，我们就置身于一个充满电磁波的世界里。

手机、广播电视、雷达、导航、遥控、遥测等技术领域，它们的共同点就是利用电磁波来传递消息。
