Proteus元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

基于proteus仿真软件在单片机中的应用Proteus仿真软件是一种非常流行的电路仿真软件，该软件主要用于电子电路的设计和仿真。

在单片机中，基于Proteus仿真软件的应用非常广泛，可以帮助设计师和工程师快速有效地验证设计和解决问题。

首先，Proteus仿真软件可以用来设计和仿真各种类型的单片机电路。

这包括各种微控制器，比如8051、PIC、AVR等等。

通过Proteus仿真软件，设计师可以进行电路图绘制、仿真分析和代码开发等工作。

因此，该软件在单片机的设计中起到了非常重要的作用，可以帮助设计师加快开发速度，降低开发成本。

其次，Proteus仿真软件还可以用来模拟和测试单片机的工作效果。

设计师可以使用该软件来模拟单片机的运行情况，包括输入、输出、中断和计时器等。

通过模拟和测试，设计师可以发现电路中存在的问题，如电路连线错误、代码漏洞和电路不稳定等，从而减少设计师在实际环境下的调试时间和成本。

另外，Proteus仿真软件还具有良好的可视化效果，可以让设计师更加清晰地观察单片机运行的情况。

该软件可以将运行过程以动画或图形的形式展现出来，让设计师更加直观地了解电路中各个元件之间的关系，从而更快地解决问题。

最后，基于Proteus仿真软件，我们还可以开发出一些教育性的单片机实验项目，方便学生理解和掌握电子电路的原理和工作方式。

这些项目可以分为不同难度等级，从入门级到高阶级别，适合不同水平的学生使用。

通过这些实验项目，学生可以掌握电子电路的设计和应用，提高他们的实践操作能力。

总之，在单片机中，基于Proteus仿真软件的应用非常广泛，不仅可以帮助设计师和工程师更加高效地完成工作，还可以为学生提供更加全面的实践体验，从而不断推动电子电路领域的发展。

P r o t e u s元件库元件名称及中英对照单片机仿真软件P r o r e u s学习必用Hessen was revised in January 2021Proteus元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容?CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振?Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地?LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

单片机仿真软件PROTEUS入门教程PROTEUS是一款广泛使用的电子电路仿真软件，它具有友好的用户界面和强大的仿真功能。

本篇文章将向大家介绍PROTEUS的基本操作和仿真流程。

第二步是绘制电路图。

在PROTEUS中，可以使用元件库中的元件来绘制电路图。

首先，点击左侧的“Pick from Libraries”按钮来打开元件库，然后选择合适的元件库。

接下来，点击元件库中的元件，并将其拖放到绘图区。

绘制完电路图后，可以使用线连接元件，建立电路连接。

第三步是设置元件的参数。

在PROTEUS中，可以通过双击元件来打开参数设置对话框。

在对话框中，可以设置元件的名称、型号、参数等信息。

第四步是设置仿真器。

在PROTEUS中，可以使用不同的仿真器来进行仿真。

可以选择Digital Simulation来进行数字电路仿真，或选择Mixed mode simulation来进行混合信号仿真。

第五步是运行仿真。

在PROTEUS中，可以点击“Run”按钮来运行仿真。

在仿真过程中，可以观察电路中各个元件的状态以及输出结果。

第六步是分析仿真结果。

在仿真完成后，可以点击“Debug”按钮来查看仿真结果。

在仿真结果窗口中，可以查看电路中各个元件的输入和输出波形，并进行波形分析。

第七步是进行调试。

在PROTEUS中，可以使用调试工具来排查电路中的错误。

可以使用断点功能来暂停仿真过程，并查看电路的当前状态。

同时，可以使用单步运行功能来逐步执行仿真过程。

第八步是保存仿真结果。

在PROTEUS中，可以将仿真结果保存为图像文件或数据文件。

可以将波形数据保存为.csv或.txt格式的文件，以便进行后续分析。

最后，建议在使用PROTEUS进行仿真时，可以参考相关的教程和文档，学习更多高级操作和功能。

通过不断练习和实践，掌握PROTEUS的使用方法，提高电路设计和仿真的能力。

总之，PROTEUS是一款功能强大的电子电路仿真软件，通过本文介绍的基本操作和仿真流程，读者可以快速上手PROTEUS，进行电路设计和仿真。

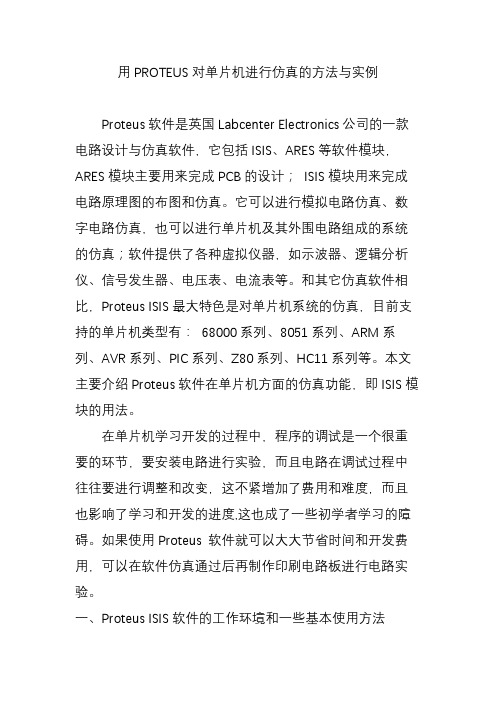

用PROTEUS对单片机进行仿真的方法与实例Proteus软件是英国Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块，ARES模块主要用来完成PCB的设计；ISIS模块用来完成电路原理图的布图和仿真。

它可以进行模拟电路仿真、数字电路仿真，也可以进行单片机及其外围电路组成的系统的仿真；软件提供了各种虚拟仪器，如示波器、逻辑分析仪、信号发生器、电压表、电流表等。

和其它仿真软件相比，Proteus ISIS最大特色是对单片机系统的仿真，目前支持的单片机类型有：68000系列、8051系列、ARM系列、AVR系列、PIC系列、Z80系列、HC11系列等。

本文主要介绍Proteus 软件在单片机方面的仿真功能，即ISIS模块的用法。

在单片机学习开发的过程中，程序的调试是一个很重要的环节，要安装电路进行实验，而且电路在调试过程中往往要进行调整和改变，这不紧增加了费用和难度，而且也影响了学习和开发的进度,这也成了一些初学者学习的障碍。

如果使用Proteus 软件就可以大大节省时间和开发费用，可以在软件仿真通过后再制作印刷电路板进行电路实验。

一、Proteus ISIS软件的工作环境和一些基本使用方法下面通过一个流水灯的实例来说明Proteus的基本使用方法，使用的软件版本是Proteus.Professional 7.1 SP2。

流水灯使用AT89C51单片机，用P2口作输出口。

先在Keil uVision编译器中输入下列程序：#include <reg51.h>void Delay1ms(unsigned int count)//延时子程序{unsigned int i,j;for(i=0;i<count;i++)for(j=0;j<120;j++);}main() //主程序{unsigned char LEDIndex = 0;bit LEDDirection = 1;while(1){if(LEDDirection)P2 = ~(0x01<<LEDIndex);elseP2 = ~(0x80>>LEDIndex);if(LEDIndex==7)LEDDirection = !LEDDirection;LEDIndex = (LEDIndex+1)%8;Delay1ms(200);}}将上述程序编译生成目标文件LED.hex。

单⽚机软件仿真系统Proteus简介单⽚机软件仿真系统Proteus⼀、该软件的特点：①全部满⾜我们提出的单⽚机软件仿真系统的标准，并在同类产品中具有明显的优势。

②具有模拟电路仿真、数字电路仿真、单⽚机及其外围电路组成的系统的仿真、RS232 动态仿真、I2C 调试器、SPI 调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如⽰波器、逻辑分析仪、信号发⽣器等。

③⽬前⽀持的单⽚机类型有：68000 系列、8051 系列、AVR 系列、PIC12 系列、PIC16 系列、PIC18系列、Z80 系列、HC11 系列以及各种外围芯⽚。

④⽀持⼤量的存储器和外围芯⽚。

总之，该软件是⼀款集单⽚机和SPICE 分析于⼀⾝的仿真软件，功能极其强⼤，是其他任何⼀款软件不能相⽐的。

⼆、ISIS智能原理图输⼊系统ISIS是Preoteus系统的中⼼，具有控制原理图画图的超强的设计环境。

ISIS有以下特性：1、出版质量的原理图ISIS提供给⽤户图形外观，包括线宽、填充类型、字符等的全部控制，使⽤⼫能够⽣成如杂志上看到的精美的原理图，画完图可以以图形⽂件输出，画图的外形由风格模板定义。

2、良好的⽤户界⾯IsIs有⼀个⽆连线⽅式，⽤户只需单击元件的引脚或者先前布好的线，就能实现布线此外，摆放、编辑、移动和删除操作能够直接⽤⿏标实现．⽆需去单击菜单或图标。

3．⾃动⾛线只要单击想要连接的两个引脚，就能简单地实现⾛线。

在特殊的位置需要布线时，使⽤者只需在中间的⾓落单击。

⾃动⾛线也能在元件移动的时候操作，⾃动解决相应连线。

节点能够⾃动布置和移除。

既节约了时间，⼜避免了其他可能的错误。

4．层次设计ISIS⽀持层次图设计，模块可画成标准元件，特殊的元件能够定义为通过电路图表⽰的模块，能够任意设定层次，模块可画成标准元件，在使⽤中可放置和删除端⼝的⼦电路模块。

5、总线⽀持ISIS提供的不仅是⼀根总线，还能⽤总线引脚定义元件和⼦电路。

Proteus 元件库元件名称及中英对照AND 与门DPY_3-SEG 3 段LEDANTENNA 天线DPY_7-SEG 7 段LEDBATTERY 直流电源DPY_7-SEG_DP 7 段LED带小数BELL 铃钟点BVC 同轴电缆接插件ELECTRO 电解电容BRIDEG 1 整流桥二极管FUSE 熔断器BRIDEG 2 整流桥集成块INDUCTOR 电感BUFFER 缓冲器INDUCTOR IRON 带铁芯电感BUZZER 蜂鸣器INDUCTOR3 可调电感CAP 电容JFET N N 沟道场效应管CAPACITOR 电容JFET P P 沟道场效应管CAPACITOR POL 有极性电容LAMP 灯泡CAPVAR 可调电容LAMP NEDN 起辉器CIRCUIT BREAKER 熔断丝LED 发光二极管COAX 同轴电缆METER 仪表CON 插口MICROPHONE 麦克风CRYSTAL 晶体整荡器MOSFET MOS 管DB 并行插口MOTOR AC 交流电机DIODE 二极管MOTOR SERVO 伺服电机DIODE SCHOTTKY 稳压二极管NAND 与非门DIODE VARACTOR 变容二极管NOR或非门NOT 非门SW 开关NPN NPN 三极管SW-DPDY 双刀双掷开关NPN-PHOTO 感光三极管SW-SPST 单刀单掷开关OPAMP 运放SW-PB 按钮OR 或门THERMISTOR 电热调节器PHOTO 感光二极管TRANS1 变压器PNP三极管TRANS2 可调变压器NPN DAR NPN 三极管TRIAC 三端双向可控硅PNP DAR PNP 三极管TRIODE 三极真空管POT 滑线变阻器VARISTOR 变阻器PELAY-DPDT 双刀双掷继电器ZENER 齐纳二极管RES1.2 电阻DPY_7-SEG_DP 数码管RES3.4 可变电阻SW-PB 开关RESISTOR BRIDGE 桥式电阻元件名称中文名说明RESPACK 电阻7407 驱动门SCR 晶闸管1N914二极管PLUG 插头74Ls00 与非门PLUG AC FEMALE 三相交流插头74LS04 非门SOCKET 插座74LS08 与门SOURCE CURRENT 电流源74LS390 TTL 双十进制计数器SOURCE VOLTAGE 电压源7SEG 4 针BCD-LED 输出从0-9SPEAKER 扬声器对应于4 根线的BCD 码7SEG 3-8 译码器电路能和引脚一样（除了调背光的二BCD-7SEG 转换电路个线脚）AlterNATOR 交流发电机LOGIC ANALYSER 逻辑分析器AMMETER-MILLI mA 安培计LOGICPROBE 逻辑探针AND 与门LOGICPROBEBIG 逻辑探针用BATTERY 电池/电池组来显示连接位置的逻辑状态BUS 总线LOGICSTATE 逻辑状态用鼠标CAP 电容点击可改变该方框连接位置的CAPACITOR 电容器逻辑状态CLOCK 时钟信号源LOGICTOGGLE 逻辑触发CRYSTAL 晶振MASTERSWITCH 按钮手动闭合Compim 串口立即自动打开D-FLIPFLOP D 触发器MOTOR 马达FUSE 保险丝OR 或门GROUND 地POT-LIN 三引线可变电阻器LAMP 灯POWER 电源LED-RED 红色发光二极管RES 电阻LM016L 2 行16 列液晶可显示2 RESISTOR 电阻器有行16 列英文字符，8 位数据总SWITCH 按钮手动按一下一个状线D0-D7，RS，R/W，EN 三个控态，工作电压为制端口（共14 线）SWITCH-SPDT 二选通一按钮5V。

1 2 3 4 5 6 7 8
P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7
AT89C51 CLOCK=12MHz
P0.0/AD0 P0.1/AD1 P0.2/AD2 P0.3/AD3 P0.4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7
P2.0/A8 P2.1/A9 P2.2/A10 P2.3/A11 P2.4/A12 P2.5/A13 P2.6/A14 P2.7/A15
2.在 Keil 环境下建立源程序并保存为.C 文件，生成.HEX 文件；
参考程序如下：
#include<reg51.h> #include<intrins.h> #define uchar unsigned char #define uint unsigned int
void delay_ms(uint x) {
uchar t;while(x--)for(t=0;t<120;t++); }
班级：
学号：
姓名
void main() {
uchar i,j=0x01; while(1) {
P2=j; j=_crol_(j,1); delay_ms(100); } } 将以上程序补充完整，流水时间间隔为 100ms。 3.将.HEX 文件导入仿真图，运行并观察结果；
2.在 Keil 环境下建立源程序并保存为.C 文件，生成.HEX 文件；
参考程序如下：
#include<reg51.h>
班级：
学号：
姓名
#include<intrins.h> #define uchar unsigned char #define uint unsigned int void delay_ms(uint x) {

CON4_1X4_USB_AM
CON4_1X4_DUSB_AM
类别 transistors
Operational Amplifiers Analog Ics
子类别 generic
MOSFET single
Quad Regulators
器件 PNP NPN NMOSFET 2N7000
UA741
OP07 LM324 LM317
Electromechanical Inductors Memory Ics
Microprocessor Ics
Miscellaneous
Switches&Relays
A/D Converters D/A Converters Temperature Sensors Bridge Rectifiers
模拟电路常用元器件
名称
库
三极管
三极管
场效应管
场效应管 FET
集成运放
集成运放 集成运放 可调集成稳压器
封装 TO92 TO92 TO92 TO92
DIL08
DIL08 DIL14
描述 可选封装：SOT223-3、TO3、TO92、TO220
7SEG-COM-CAT-BLUE
数码管
7SEG-MPX1-CA-BLUE
数码管
7SEG-MPX2-CC-BLUE
数码管
LM016L
液晶
PG12864F
液晶
MATRIX-5*7-BLUE
点阵
MATRIX-8*8-BLUE
点阵
LM3228
液晶
AMPIRE128X64
液晶
LAMP
灯泡
MOC3021
光耦

那个按键是keypad-smallcalc。

若楼主还需要其他的可以发给你Proteus的这25大类元器件分别为：Analog ICs 模拟ICCMOS 4000 series CMOS 4000系列Data Converters 数据转换器Diodes 二极管Electromechanical 机电设备（只有电机模型）Inductors 电感Laplace Primitives Laplace变换器Memory ICs 存储器ICMicroprocessor ICs 微处理器ICMiscellaneous 杂类（只有电灯和光敏电阻组成的设备）Modelling Primitives 模型基元Operational Amplifiers 运算放大器Optoelectronics 光电子器件Resistors 电阻Simulator Primitives 仿真基元Switches & Relays 开关和继电器Transistors 三极管TTL 74、74ALS、74AS、74F、74HC、74HCT、74LS、74S series 74系列集成电路除此之外，你还应熟悉常用器件的英文名称，ANY电子为您列举如下：AND 和门ANTENNA 天线BATTERY 直流电源（电池）BELL 铃,钟BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶振DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 和非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP PNP三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻BRIDGE 桥式电阻RESPACK 电阻排SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管当然了，熟记上面的内容并不能保证你能熟练找到需要的器件，和很多事情一样，在Proteus中查找需要的器件也需要经验积累。

遥控编码芯片
可仿真 4×6 3×4 4×4
Connectors ACTIVE
DIL Header Blocks PCB Transfer
SIL USB for PCB Mounting
SOURCES
SW-POT-3 SW-SPDT SW-SPST SWITCH CONN-DIL10 CONN-H10 SIL-100-02 TRANS 10 DIL CONN-SIL10
器件 74LS00 74LS20 74LS01 74LS22
数字电路常用元器件
名称
库
与非门
与非门
与非门
与非门
封装 DIL14 DIL14 DIL14 DIL14
描述 四个2输入 2个4输入 四2输入OC与非门 二4输入OC与非门
Adders Encoders Decoders Multiplexers Flip-Flops&Latches
分辨率8位，转换时间100us，输入电压0~5v 转换时间1us，工作电压+5v~+15v
工作电压3.0~5.5v，测温范围-55°~+125°
400V/1A/3us
DIL08 DIL40 DIL20 DIL28 DIL08 DIL18
XTAL18 NULL
NULL NULL NULL RLY-TEXTELL-A RLY-TEXTELL-A
registers
74LS183 74LS283 74LS148 74LS147 74LS138 74LS42 74LS48 74LS153 74LS279 74LS375 74LS76 74LS175 74LS273 74LS194
全加器 全加器 编码器 编码器 译码器 译码器 显示译码器 数据选择器 基本RS触发器 同步D触发器 主从JK触发器 数码寄存器 数码寄存器 移位寄存器

P r o t e u s元件库元件名称及中英对照单片机仿真软件P r o r e u s学习必用公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]Proteus元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容?CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振?Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地?LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

Protues8.8Professional仿真原理图名词参考⼀、Proteus元器件库中的这37⼤类元器件分别为：Analog ICs 【模拟IC】- Amplifiers 【放⼤器】- Comparators 【⽐较器】- Display Drivers 【显⽰驱动器】- Filters 【滤波器】- Miscellaneous 【混杂器件】- Multiplexers 【多路复⽤器】- Regulators 【三端稳压器】- Timers 【555定时器】- Voltage References 【参考电压】Capacitors 【电容器】- Animated 【可显⽰充放电电荷电容】- Audio Grade Axial 【⾳响专⽤电容】- Axial Lead Polypropene 【径向轴引线聚丙烯电容】- Axial Lead Polystyrene 【径向轴引线聚苯⼄烯电容】- Ceramic Disc 【陶瓷原⽚电容】- Decoupling Disc 【解耦圆⽚电容】- Electrolytic Aluminum 【铝聚合物电容】- Generic 【普通电容】- High Temp Radial 【⾼温径向电容】- High Temp Axial Electrolytic 【⾼温径向电解电容】- Metallised Polyester Film 【⾦属聚酯膜电容】- Metallised Polypropene 【⾦属聚丙烯电容】- Metallised Polypropene Film 【⾦属聚丙烯膜电容】- Mica RF Specific 【射频云母电容】- Minature Electrolytic 【微型电解电容】- Multilayer Ceramic 【多层陶瓷电容】- Multilayer Ceramic C0G 【多层陶瓷电容C0G系列】- Multilayer Ceramic NPO 【多层陶瓷电容NPO系列】- Multilayer Ceramic X5R 【多层陶瓷电容X5R系列】- Multilayer Ceramic X7R 【多层陶瓷电容X7R系列】- Multilayer Ceramic Y5V 【多层陶瓷电容Y5V系列】- Multilayer Ceramic Z5U 【多层陶瓷电容Z5U系列】- Nickel Barrier 【溴删电容】- Non Polarised 【⽆极性电容】- Poly Film Chip 【聚丙烯薄膜⽚式电容】 - Polyester Layer 【聚酯（涤纶）层电容】 - Radial Electrolytic 【径向引线电解电容】 - Resin Dipped 【树脂浸式电容】- Tantalum SMD 【贴⽚钽电容】- Thin film 【薄膜电容】- Variable 【可变电容】- VX Axial Electrolytic 【轴向引线电解电容】CMOS 4000 series 【CMOS 4000系列】- Adders 【加法器】- Buffers & Drivers 【缓冲和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【译码器】- Encoders 【编码器】- Flip-Flops & Latches 【触发器和锁存器】- Frequency Dividers & Timer 【分频和定时器】- Gates & Inverters 【门电路和反相器】- Memory 【存储器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Multivibrators 【多谐振荡器】- Phase-Locked Loops(PLLs) 【锁相环】- Registers 【寄存器】- Signal Switches 【信号开关】Connectors 【连接器】- Arduino Connectors 【Arduino连接器】- Audio 【⾳频接头】- D-Type 【D型接头】- DIL 【双排插座】- FFC/FPC Connectors 【直插/贴⽚连接器】 - Header Blocks 【插头】- Headers/Receptacles 【插头/插座】- IDC Headers 【绝缘位移连接器】- Miscellaneous 【各种接头】- Ribbon Cable 【蛇⽪电缆/带线】- Ribbon Cable/Wire Trap Connectors 【电线收集连接器】- RJ12 Connectors 【RJ12插座】- RJ45 Connectors 【RJ45插座】- SIL 【单排插座】- Terminal Blocks 【接线端⼦】- USB For PCB Mounting 【PCB安装的USB接头】Data Converters 【数据转换器】- A/D converters 【模/数转换器】- D/A converters 【数/模转换器】- Light Sensors 【光传感器】- Sample & Hold 【采样保持器】- Temperature Sensore 【温度传感器】Debugging Tools 【调试⼯具】- Breakpoint Triggers 【断点触发器】- Logic Probes 【逻辑探针】- Logic Stimuli 【逻辑激励源】Diodes 【⼆极管】- Bridge Rectifiers 【整流桥】- Generic 【普通⼆极管】- Rectifiers 【整流⼆极管】- Schottky 【肖特基⼆极管】- Switching 【开关⼆极管】- Transient Suppressors 【瞬态抑制管】- Tunnel 【隧道⼆极管】- Varicap 【变容⼆极管】- Zener 【齐纳击穿⼆极管/稳压⼆极管】ECL 10000 Series 【ECL 10000系列】Electromechanical 【机电设备(只有电机模型)】Inductors 【电感】- Ferrite Beads 【铁氧体磁珠】- Fixed Inductors 【固定电感器】- Generic 【普通电感】- Multilayer Chip Inductors 【多层⽚式电感器】- SMT Inductors 【贴⽚式电感】- Surface Mount Inductors 【表⾯贴装电感器】- Tight Tolerance RF Inductor 【严格的公差RF电感器】- 1st Order 【⼀阶模型】- 2nd Order 【⼆阶模型】- Controllers 【控制器】- Non-Linear 【⾮线性模式】- Operators 【算⼦】- Poles/Zones 【极点/零点】- Symbols 【符号】Mechanics 【⼒学】Memory ICs 【存储芯⽚】- Dynamic RAM 【动态数据存储器】- EEPROM 【电可擦除可编程存储器】- EPROM 【可擦除可编程存储器】- FIFO 【存储缓冲芯⽚】- 12C Memories 【12C总线存储器】- Memory Cards 【存储卡】- SPI Memories 【SPI总线存储器】- Static Memories 【静态数据存储器】- UNI/O Memories 【UNI/O单总线存储器】Microprocessor ICs 【微处理器芯⽚】- 68000 Family 【68000系列】- 8051 Family 【8051系列】- ARM Family 【ARM系列】- AVR Family 【AVR系列】- BASIC Stamp Modules 【Parallax微处理器】- CM4 【CM4微处理器】- Cortex-M0 【ARM微控制器Cortex-M0】- Cortex-M3 Family 【ARM微控制器Cortex-M3系列】 - DSPIC33 Family 【DSPIC33系列】- HC11 Family 【HC11系列】- i86 Family 【i86系列】- LUA Processors 【LUA处理器】- MSP430 Family 【MSP430系列】- Peripherals 【CPU外设】- PIC10 Family 【PIC10系列】- PIC12 Family 【PIC12系列】- PIC16 Family 【PIC16系列】- PIC18 Family 【PIC18系列】- Stellaris Family 【Stellaris系列】- TMS320 Piccolo Family 【微控制器TMS320 Piccolo系列】- Z80 Family 【Z80系列】Miscellaneous 【混杂器件(只有电灯和光敏电阻组成的设备)】- ADAFRUIT MOTOR HAT 【树莓派Adafruit Motor Hat电机驱动模块】 - ADAFRUIT SERVO HAT 【树莓派Adafruit SERVO Hat伺服驱动模块】 - AERIAL 【天线】- ANEMOMETER 【风速计】- ATAHDD 【ATA/IDE硬盘驱动器模型】- AUTOMATION HAT 【⾃动化驱动】- BATTERY 【多组电池】- CELL 【单元电池】- COMPIM 【COM端⼝物理接⼝模型】- CRYSTAL 【晶振】- EXPLORER HAT 【探测器驱动】- FUSE 【⾃恢复保险丝】- FUSE 【通⽤保险丝】- IRLINK 【红外接收组件】- METER 【模拟电压/电流表】- RESONATOR 【谐振器】- TORCH_LDR 【光敏⼆极管】- TOUCHPAD 【交互式触摸屏】- TRAFFIC LIGHTS 【交通信号灯】- VGPS 【模拟导航系统】- WINDVANE 【风向标】Modelling Primitives 【建模源】- Analog(SPICE) 【模拟仿真分析】- Digital(Buffers & Gates) 【数字缓冲器和门电路】- Digital(Combinational) 【数字组合电路】- Digital(Miscellaneous) 【数字混合类】- Digital(Sequential) 【数字时序电路】- Mixed Mode 【混合模式】- PLD Elements 【可编程逻辑器件】- Realtime(Actuators) 【实时激励源】- Realtime(Indicators) 【实时指⽰器】Operational Amplifiers 【运算放⼤器】- Dual 【双运放】- Octal 【⼋路运放】- Quad 【四路运放】- Single 【单（路）运放】- Triple 【三路运放】Optoelectronics 【光电⼦器件】- 14-Segment Displays 【14段数码管】- 16-Segment Displays 【16段数码管】- 7-Segment Displays 【7段数码管】- Alphanumeric LCDs 【字符液晶（可显⽰数字、字母）】 - Bargraph Displays 【条形LED】- Dot Matrix Displays 【点阵】- Graphical LCDs 【图形液晶】- Lamps 【灯泡】- LCD Controllers 【液晶控制器】- LCD Panels Displays 【液晶⾯板显⽰器】- LCDs 【发光⼆极管】- Miscellaneous 【混杂器件】- Optocouplers 【光电耦合器】- Serial LCDs 【串⾏液晶】PICAXE 【PICAXE系列单⽚机】- PICAXE ICs 【PICAXE系列芯⽚】PLDs & FPGAs 【可编程逻辑器件和现场可编辑门阵列】Resistors 【电阻】- 0.6W Metal Film 【0.6W⾦属膜电阻】- 10 Watt Wirewound 【10W线绕电阻】- 2 Watt Metal Film 【2W⾦属膜电阻】- 3 Watt Wirewound 【3W线绕电阻】- 7 Watt Wirewound 【7W线绕电阻】- Chip Resistor 【贴⽚电阻】- Chip Resistor 1/10W 0.1% 【贴⽚电阻 1/10W 0.1%】- Chip Resistor 1/10W 1% 【贴⽚电阻 1/10W 1%】- Chip Resistor 1/10W 5% 【贴⽚电阻 1/10W 5%】- Chip Resistor 1/16W 0.1% 【贴⽚电阻 1/16W 0.1%】- Chip Resistor 1/16W 1% 【贴⽚电阻 1/16W 1%】- Chip Resistor 1/16W 5% 【贴⽚电阻 1/16W 5%】- Chip Resistor 1/2W 5% 【贴⽚电阻 1/2W 5%】- Chip Resistor 1/4W 1% 【贴⽚电阻 1/4W 1%】- Chip Resistor 1/8W 0.05% 【贴⽚电阻 1/8W 0.05%】 - Chip Resistor 1/8W 0.1% 【贴⽚电阻 1/8W 0.1%】 - Chip Resistor 1/8W 0.25% 【贴⽚电阻 1/8W 0.25%】 - Chip Resistor 1/8W 0.5% 【贴⽚电阻 1/8W 0.5%】 - Chip Resistor 1/8W 1% 【贴⽚电阻 1/8W 1%】- Chip Resistor 1/8W 5% 【贴⽚电阻 1/8W 5%】- Chip Resistor 1W 5% 【贴⽚电阻 1W 5%】- Chip Resistor anti-surge 5% 【防浪涌贴⽚电阻 5%】 - Generic 【普通电阻】- High Voltage 【⾼压电阻】- NTC 【负温度系数热敏电阻】- PTC 【正温度系数热敏电阻】- Resistor Network 【电阻⽹络（排列电阻）】 - Resistor Packs 【排阻】- Variable 【滑动变阻器】- Varistors 【可变电阻】Simulator Primitives 【仿真源】- Flip-Flops 【触发器】- Gates 【门电路】- Sources 【电源】Speakers & Sounders 【扬声器和⾳响设备】Switches & Relays 【开关和继电器】- Keypads 【键盘】- Relays(Generic) 【普通继电器】- Relays(Specific) 【专⽤继电器】- Switches 【开关（按键、拨码开关）】Switching Devices 【开关器件】- DIACs 【双端开关】- Generic 【普通开关】- SCRs 【可控硅】- TRIACs 【三端双向可控硅】Thermionic Valves 【热阴极电⼦管】- Diodes 【⼆极真空管】- Pentodes 【五极真空管】- Tetrodes 【四极真空管】- Triodes 【三极真空管】Transducers 【传感器】- Humidity/Temperature 【湿度/温度传感器】- Light Dependent Resistor(LDR) 【光敏电阻】- Light Sensor 【环境光传感器】- Pressure 【压⼒传感器】- Sound 【声⾳传感器】- Temperature 【温度传感器】Transistors 【晶体管】- Bipolar 【双极性晶体管】- Generic 【普通晶体管】- IGBT 【绝缘栅双极性晶体管】- JFET 【结型场效应管】- MOSFET 【⾦属氧化物半导体场效应管】 - RF Power LDMOS 【射频功率LDMOS管】- RF Power VDMOS 【射频功率VDMOS管】- Unijunction 【单结晶体管】TTL 74 series 【标准74系列TTL集成电路】- Adders 【加法器】- Buffers & Drivers 【缓冲器和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【解码器】- Encoders 【编码器】- Flip-Flops & Latches 【触发器和锁存器】- Gates & Inverters 【门电路和反相器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Multivibrators 【多谐振荡器】- Registers 【寄存器】TTL 74ALS series 【改进的低功耗肖特基系列TTL集成电路】 - Buffers & Drivers 【缓冲器和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【解码器】- Flip-Flops & Latches 【触发器和锁存器】- Gates & Inverters 【门电路和反相器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】TTL 74AS series 【改进的肖特基系列TTL集成电路】- Buffers & Drivers 【缓冲器和驱动器】- Counters 【计数器】- Decoders 【解码器】- Flip-Flops & Latches 【触发器和锁存器】- Gates & Inverters 【门电路和反相器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Registers 【寄存器】- Transceivers 【收发器】TTL 74CBT series 【多路复⽤TTL集成电路】- Multiplexers 【数据选择器】TTL 74F series 【⾼速74系列TTL集成电路】- Adders 【加法器】- Buffers & Drivers 【缓冲器和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【解码器】- Flip-Flops & Latches 【触发器和锁存器】- Gates & Inverters 【门电路和反相器】- Multiplexers 【数据选择器】- Registers 【寄存器】- Transceivers 【收发器】TTL 74HC series 【⾼速CMOS逻辑门系列TTL集成电路】 - Adders 【加法器】- Buffers & Drivers 【缓冲器和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【解码器】- Encoders 【编码器】- Flip-Flops & Latches 【触发器和锁存器】- Gates & Inverters 【门电路和反相器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Multivibrators 【多谐振荡器】- Phase-Locked-Loops(PLLs) 【锁相环】- Registers 【寄存器】TTL 74HCT series 【⾼速CMOS逻辑门系列TTL集成电路（TTL兼容）】 - Adders 【加法器】- Buffers & Drivers 【缓冲器和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【解码器】- Encoders 【编码器】- Flip-Flops & Latches 【触发器和锁存器】- Gates & Inverters 【门电路和反相器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Multivibrators 【多谐振荡器】- Phase-Locked-Loops(PLLs) 【锁相环】- Registers 【寄存器】- Signal Switches 【信号开关】- Transceivers 【收发器】TTL 74LS series 【低功耗肖特基系列TTL集成电路】- Adders 【加法器】- Buffers & Drivers 【缓冲器和驱动器】- Comparators 【⽐较器】- Counters 【计数器】- Decoders 【解码器】- Encoders 【编码器】- Flip-Flops & Latches 【触发器和锁存器】- Frequency Dividers & Timers 【分频器和定时器】- Gates & Inverters 【门电路和反相器】- Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Multivibrators 【多谐振荡器】- Oscillators 【振荡器】- Registers 【寄存器】- Transceivers 【收发器】TTL 74LV series 【三态输出寄存器】- Counters 【计数器】TTL 74S series 【肖特基系列TTL集成电路】- Adders 【加法器】- Buffers & Drivers 【缓冲器和驱动器】- Decoders 【解码器】- Flip-Flops & Latches 【触发器和锁存器】 - Gates & Inverters 【门电路和反相器】 - Misc. Logic 【混杂逻辑电路】- Multiplexers 【数据选择器】- Oscillators 【振荡器】- Registers 【寄存器】⼆、Proteus仪表库☆ OSCILLOSCOPE 【⽰波器】☆ LOGIC ANALYSER 【逻辑分析器】☆ COUNTER TIMER 【计数器/计时器】☆ VIRTUAL TERMINAL 【虚拟终端】☆ SPI DEBUGGER 【SPI调试器】☆ I2C DEBUGGER 【I2C调试器】☆ SIGNAL GENERATOR 【信号发⽣器】☆ PATTERN GENERATOR 【模拟发⽣器】☆ DC VOLTMETER 【直流电压表】☆ DC AMMETER 【直流电流表】☆ AC VOLTMETER 【交流电压表】☆ AC AMMETER 【交流电流表】☆ WATTMETER 【⽡特计】。

（完整版）Proteus中常用元器件名称Proteus中常用元器件名称一，电阻Resistors和单片机Microprocessor Ics AT89C51排阻R*8 上拉电阻RESPACK8 可变电阻POT二, 开关和继电器Switchs&RelaysBUTTON 按钮开关Switch 开关TSC-112D3H 继电器DIPSW_8 拨动开关SW-SPST 单刀单掷开关SW-SPDT 单刀双掷开关W107DIP-4 固态继电器SW-ROT-6 单刀6掷开关三,简单模拟器库Simulator primitivesALTERNATOR 交流电源BATTERY 直流电源VSOURCE 直流电源四,光电器件OptoelectronicsLAMP 灯泡LED-BIBY高亮度黄灯LED LED-GREEN绿色发光二极管LED-BIRG高亮度绿灯LED LED-RED红色发光二极管LED-BIRG高亮度蓝灯LED LED-YELLOW黄色发光二极管LED-BARGRAPH-RED光柱TSEG-COM-ANODE 共阳极红色数码管TSEG-COM-AN-GRN 共阳极绿色数码管TSEG-COM-AN-BLUE 共阳极蓝色数码管TSEG-COMCAT-BLUE 共阴极蓝色数码管TSEG-COM-CAT-GRN 共阴极绿色数码管TSEG-COM-CAT-HODE 共阴极红色数码管TSEG-MPX2-CA 红色共阳极2数码管组TSEG-MPX2-CC 红色共阴极2数码管组LM016L液晶显示器五,电动机库ElectromechanicalMOTOR-DC直流电动机MOTOR SERVO伺服电机MOTOR-PWMSERVOMOTOR交直流电动机MOTOR-STEPER单级性步进电机六,混合类库CRYSTAL晶体振荡器BATTERY电池组COMPIM9针串行口插座AERIAL天线CELL干电池FUSE保险丝七,二极管和整流桥DIODEDIODE二极管BRIDEG整流桥DIODE-ZEN稳压二极管DIODE SCHOTTKY稳压二极管八,电容器CaELECTRO电解电容CAPVAR可调电容九,三极管TransistorsBipolar双极性三极管Generic通用三极管MOSFET场效应管IGBT 电力三极管十,扬声器SpeakersSoundersBUZZER蜂鸣器SOUNDER发声器SPEAKER扬声器。

目录引言 (2)实验1 PROTUES环境及LED闪烁综合实验 (7)实验2 多路开关状态指示 (10)实验3 报警产生器 (13)实验4 I/O并行口直接驱动LED显示 (16)实验5 按键识别方法之一 (19)实验6 一键多功能按键识别技术 (22)实验7 定时计数器T0作定时应用技术 (25)实验8定时计数器T0作定时应用技术 (28)实验9 “嘀、嘀、......”报警声 (32)实验10 8X8 LED点阵显示技术 (36)实验11电子琴 (40)引言单片机体积小,重量轻,具有很强的灵活性而且价格便宜，具有逻辑判断，定时计数等多种功能，广泛应用于仪器仪表，家用电器，医用设备的智能化管理和过程控制等领域。

以单片机为核心的嵌入式系统已经成为目前电子设计最活跃的领域之一。

在嵌入式系统的中，开发板成本高，特别是对于大量的初学者而言，还可能由于设计的错误导致开发板损坏。

利用Proteus我们可以很好地解决这个问题，由此我们可以快速地建立一个单片机仿真系统。

1. Proteus介绍Proteus是英国Labcenter Electronics公司开发的一款电路仿真软件，软件由两部分组成：一部分是智能原理图输入系统ISIS(Intelligent Schematic Input System)和虚拟系统模型VSM(Virtual Model System)；另一部分是高级布线及编辑软件ARES (Advanced Routing and Editing Software)也就是PCB。

1.1 Proteus VSM的仿真Proteus可以仿真模拟电路及数字电路，也可以仿真模拟数字混合电路。

Proteus可提供30多种元件库，超过8000种模拟、数字元器件。

可以按照设计的要求选择不同生产厂家的元器件。

此外，对于元器件库中没有的元件，设计者也可以通过软件自己创建。

除拥有丰富的元器件外，Proteus还提供了各种虚拟仪器，如常用的电流表，电压表，示波器，计数/定时/频率计，SPI调试器等虚拟终端。
