测量学-经纬仪测量

经纬仪的工作原理
经纬仪是一种用于测量地球表面上任意点的经度和纬度的仪器。

其工作原理可以简单描述为以下几个步骤：
1. 初始设置：在使用经纬仪之前，需要进行一些初始设置。

首先，需要找到一个可以作为基准点的已知位置，并将其纬度和经度记录下来。

然后，将经纬仪放置在该基准点上，并调整仪器的指针和刻度，使其与已知位置的纬度和经度相一致。

2. 观测目标点：接下来，需要用经纬仪观测目标点的天顶角和方位角。

天顶角是目标点和天顶之间的角度，方位角是目标点所在水平面上的方向角度。

3. 计算经纬度：通过观测目标点的天顶角和方位角，结合已知位置的纬度和经度，可以进行一系列的计算，以确定目标点的纬度和经度。

这些计算涉及一些三角函数、几何学和大地测量学的知识。

4. 精度校正：经纬仪的测量结果可能受到一些误差的影响，例如仪器本身的误差、观测误差、测量环境的干扰等。

为了提高测量结果的精度，需要进行精度校正，包括对测量值进行平均、仪器调校和误差修正等。

5. 结果显示：经纬仪通常配备有显示屏或指示器，可以直接显示目标点的纬度和经度。

有些经纬仪还可以将测量结果输出到计算机或其他设备上，以便进行进一步的处理和分析。

总体而言，经纬仪的工作原理可以归纳为观测目标点的天顶角和方位角，通过计算和校正，确定目标点的经度和纬度。

这些测量结果对于地图制作、导航和地理研究等领域具有重要的应用价值。

-33-测量学课程电子教案第1章绪论一、学习目的与要求学习目的了解测绘学的研究内容，熟悉测量学的主要任务。

学习要求1、测量学的定义及其分类；2、测量学的主要任务在工程建设中的作用；3、地面点位的表示方法；(难点>4、测量的基本工作和工作原则。

二、课程内容与知识点1.测量学的定义及其分类，2.测量学的主要任务在工程建设中的作用，地面点位的表示方法，3.测量的基本工作和工作原则。

4.何谓大地水准面？我国的大地水准面是怎样定义的？它在测量工作中起何作用？5.参考椭球和地球总椭球有何区别？6.测量中常用的坐标系有几种？各有何特点？不同坐标系间如何转换坐标？7.北京某点的大地经度为116º20′，试计算它所在的六度带和三度带带号，相应六度带和三度带的中央子午线的经度是多少？b5E2RGbCAP8.什么叫绝对高程？什么叫相对高程？两点间的高差如何计算？9.什么是测量中的基准线与基准面？在实际测量中如何与基准线与基准面建立联系？什么是测量计算与制图的基准线与基准面？p1EanqFDPw10.测量工作的基本原则是什么？那些是基本工作？三、习题与思考题1.测绘学研究的内容是什么？2.Geomatids的含义是什么？3.现代测绘学的任务是什么？4.测量学在土木工程建设中有哪些作用？四、考核目标与要求识记：测绘学的定义，测绘学研究的对象。

大地水准面，1985年国家高程基准，绝对高程与相对高程。

定位参照系及定位元素。

经度，纬度，直角坐标。

测量工作的基本原则。

测量工作的基本内容，测绘地形图及施工测量的概念。

DXDiTa9E3d领会：Geomatids的含义，现代测绘学发展的特点、涉及的行业。

参照系的形成，大地水准面与参考椭球面、垂线与法线的区别。

高斯投影的概念，高斯坐标系的建立、高斯坐标的表示。

测量平面直角坐标系与数学平面直角坐标系的不同之处，测量工作原则。

RTCrpUDGiT简单应用：高斯—克吕格坐标系横坐标自然值与通用值的关系，高程与高差的确定。

《经纬仪实验》实验指导书实验课仪器使用及安全须知1、严格遵守“1米原则”、“一臂原则”！2、严禁在道路中间安置测站！3、严禁坐仪器箱子及其他实验器材！4、长距离搬运仪器应装箱，短距离搬运严禁扛在肩上、不加任何防护！装箱仪器拿起前，务必检查箱盖是否紧闭！5、严禁将水准尺靠着树干、路灯或墙柱上！水准尺不用时，应顺着放在路边。

6、仪器取用及装箱，严禁在手托或怀抱仪器箱的情况下进行！仪器装箱前务必将所有制动螺旋松开，光学经纬仪须将竖盘指标补偿器关闭。

7、仪器安置前，务必检查三脚架是否安装稳固！在光滑地面上，必须做好相应防护措施！8、安置仪器时，在旋紧连接螺旋前绝对不能松手！9、使用钢尺严禁遭车辆碾压！钢尺使用完毕应做擦拭处理。

10、三脚架、仪器上所有螺旋的使用宜用力适度，严禁用力过猛！严禁用手、手帕等物擦拭目镜、物镜等光学部件！11、实验/实习完成后，收工时务必清点仪器和工具，以防丢失！尤其是测钎、尺垫等工具，应派专人负责看守与携带。

经纬仪实验1 经纬仪的认识与使用一、实验目的1、根据测角原理掌握经纬仪的构造特点。

2、认识DJ6光学经纬仪的基本结构、主要部件名称和作用、轴系关系。

3、学会经纬仪的基本操作和读数方法。

二、实验内容1、认识DJ6经纬仪各部件的名称；熟悉经纬仪各螺旋的作用及操作方法。

2、了解经纬仪上主要轴线的名称及应满足的条件。

3、练习经纬仪的基本操作和读数。

三、实验步骤1、认识DJ6光学经纬仪的各操作部件，掌握其使用方法。

将经纬仪三脚架架腿张开安放在地面上，使架头大致水平，三个脚尖插入地面使之稳定。

开箱取出经纬仪放在架头上，一手扶住经纬仪，一手旋紧脚架中心连接螺旋，将经纬仪与三脚架稳固连接。

逐一认识经纬仪的各操作部件，了解其作用及使用方法。

2、掌握经纬仪的基本操作。

经纬仪的基本操作步骤可分为：对中、整平、瞄准和读数。

1）对中和整平——光学对中、整平（1）目估法对中、整平（未放仪器的情况）使三脚架的中心位于测站点的铅垂线上（丢石子）；目估法使架头保持水平（2）前后左右移动两个脚法对中（已安放仪器的情况）固定三脚架一脚；双手持脚架另二脚并不断调整其位置；同时观测光学对点器十字分划，使对点器十字分划基本对准测站标志，踩实脚架（3）旋动脚螺旋精确对中：调节脚螺旋（三个脚螺旋同时转动），使光学对点器精确对准测站标志（4）伸缩架腿法粗略整平：伸缩三脚架的两条腿，调平仪器，使圆气泡居中（5）旋动脚螺旋精确整平（左手拇指法则）：转动照准部使管水准轴与两脚螺旋连线方向平行；以相反的方向转动两脚螺旋使管水准器气泡居中；转动照准部90°，使水准管与原来的方向垂直；转动第三只脚螺旋使管水准器气泡居中（6）检查对中，平移仪器，再次精确整平检查光学对中器，若分划圈中心偏离测站点标志，则稍松中心连接螺旋，前后左右平行移动基座，使之精确对中。

《测量学》答案一、单选题1. 经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（ A ）。

A 180°B 0 °C 90°D 270°2. 以下不属于基本测量工作范畴的一项是（ C ）。

A 高差测量B 距离测量C 导线测量D 角度测量3. 对某一量进行观测后得到一组观测值，则该量的最或是值为这组观测值的（ C ）。

A最大值B 最小值C 算术平均值D 中间值4. 点的地理坐标中，平面位置是用（ B ）表达的。

A 直角坐标B 经纬度C 距离和方位角D 高程5. 以下哪一项是导线测量中必须进行的外业工作。

（ A ）A 测水平角B 测高差C 测气压D 测垂直角6．下列关于等高线的叙述是错误的是（ A ）A 所有高程相等的点在同一等高线上；B 等高线必定是闭合曲线，即使本幅图没闭合，则在相邻的图幅闭合；C 等高线不能分叉、相交或合并；D 等高线经过山脊与山脊线正交；7．矿井工业广场井筒附近布设的平面控制点称为（ C ）A．导线点B．三角点C．近井点D．井口水准基点8．下图为某地形图的一部分，三条等高线所表示的高程如图所视，A点位于MN的连线上，点A到点M和点N的图上水平距离为MA=3mm，NA=2mm，则A点高程为（ A ）A.36.4mB.36.6mC.37.4mD.37.6m9．下面关于控制网的叙述错误的是（ B ）A.国家控制网从高级到低级布设B.国家控制网按精度可分为A、B、C、D、E五级C.国家控制网分为平面控制网和高程控制网D.直接为测图目的建立的控制网，称为图根控制网10．根据两点坐标计算边长和坐标方位角的计算称为（ D ）A 坐标正算；B 导线计算；C 前方交会；D 坐标反算二、填空题1 野外测量工作的基准面是__大地水准面___。

2 井下巷道掘进过程中，为了保证巷道的方向和坡度，通常要进行中线和___腰线___的标定工作。

3 地物注记的形式有文字注记、_数字注记_和符号注记三种。

经纬仪测量实习⼼得体会经纬仪测量实习⼼得体会（精选7篇） 我们从⼀些事情上得到感悟后，通常就可以写⼀篇⼼得体会将其记下来，这样能够培养⼈思考的习惯。

你想好怎么写⼼得体会了吗？以下是⼩编精⼼整理的经纬仪测量实习⼼得体会，欢迎⼤家分享！ 经纬仪测量实习⼼得体会篇1 我们都知道经纬仪主要⽤于⾓度的测量。

⽔平⾓、竖直⾓的测量均可以⽤经纬仪来实现。

为了让我们更好的掌握经纬仪的使⽤⽅法，⽼师安排了两次课的时间让我们进⾏经纬仪测量的实习。

第⼀次的实习课进⾏的是⽔平⾓的测量。

第⼆次的实习课我们进⾏了竖直⾓的测量。

每次的实习课，总是能学到许多课堂上学习不到的东西，也能让我们注意到许多平时⽣活中或者理论课上我们认为不重要但实际上却是很重要的东西。

⽐如团队的合作，⽐如⼯作的认真态度以及专⼼致志的⼯作精神。

还有就是许多在理论课上被我们忽略的测量细节。

经过实习，我们都知道了经纬仪的操作分为对中、整平、瞄准和读数。

其中，对中和整平是接下来操作的基础。

只有安置好了经纬仪，才能够正确的读数。

测量出来的结果才能更加准确。

对于经纬仪测量⽔平⾓，有两种⽅法：测回法和⽅向观测法（全圆测回法），我们的实习课采⽤了测回法。

在使⽤测回法进⾏⽔平⾓观测的实习中，我更深刻地明⽩了⽼师为什么要给我们进⾏分组，并且专门给我们安排了正、副组长。

不正是为了让我们⼩组的成员能够更好地合作，更加有效率完成我们的实习任务么？ 在测⽔平⾓的实习过程中，个⼈觉得我们组的时间利⽤的不⼤好。

感觉同学们在实习课前对实习的操作步骤和注意事项没有⼀个预先清楚了解的过程。

常常在实习要开始的时候⼩组组员之间产⽣意见分歧，亦或是个别同学疑惑操作为何要如此进⾏，然后⼀直追问，⽽这⼀⽅⾯是⽼师在课前已经讲过了的，也因为这样浪费了许多本来能很好利⽤起来的时间。

所以我在想，能否在实习课之前，⽼师讲过实习步骤要点之后，再争对⼀些特别重要的注意点，向我们提出问题，让我们⼤家都能够去思考，并且能够在实习课之前清楚明了我们所做的每⼀步。

经纬仪的使用方法
经纬仪是一种用于测量地球上任意一点的经度和纬度的仪器，它在地图制作、航海、航空等领域有着广泛的应用。

下面将介绍经纬仪的使用方法。

首先，使用经纬仪之前需要进行校准。

将经纬仪放置在水平的平面上，调整仪器的水平度，使其气泡位于中央位置。

然后，使用调节螺丝来调整经纬仪的零点位置，使其指针指向零刻度。

接下来，确定测量点的位置。

在使用经纬仪进行测量之前，需要确定测量点的位置，并在地图上标注出来。

这样可以更准确地进行测量，并且可以避免在测量过程中出现错误。

然后，进行测量。

将经纬仪放置在测量点上，调整仪器使其指针指向地图上对应位置的经度和纬度刻度。

在测量过程中，需要保持仪器的稳定，避免受到外界干扰，以确保测量的准确性。

在测量完成后，需要记录测量结果。

将测量得到的经度和纬度值记录在纸上或者电子设备上，以备后续使用。

同时，也可以将测量结果标注在地图上，以便于后续的参考和应用。

最后，对测量结果进行验证。

在测量完成后，需要对测量结果
进行验证，可以通过与其他测量结果进行比对，或者通过其他方法
进行验证，以确保测量结果的准确性和可靠性。

总的来说，经纬仪是一种用于测量地球上任意一点的经度和纬
度的重要工具，正确的使用方法可以确保测量结果的准确性和可靠性。

在使用经纬仪进行测量时，需要注意校准、确定测量点、稳定
测量、记录结果和验证结果等步骤，以确保测量的准确性和可靠性。

希望以上介绍的使用方法对您有所帮助。

测量学的实质就是确定点的位置，并对点的位置信息进行处理，存储，管理。

测量学的认为主要有两方面内容：测定和测设。

假象静止不动的水面延伸穿过陆地，包围整个地球，形成一个闭合的曲面，这个曲面称为水准面。

其中语平均海水面相吻合的水准面称为大地水准面。

确定地面点的方法：1）地理坐标系；天文地理坐标系和大地地里坐标系2）平面直角坐标系；（1）将地球按经纬划分成带，称为投影带。

将坐标原点选在测区西南角使坐标均为正值，以该测区中心的子午线方向为X轴方向。

高程：地面点到大地水准面的铅垂距离称为绝对高程，简称高程。

高程的大小与高程起算面无关。

我过采用“1985年国家高程基准”，他是根据青岛验潮站1952—1979年的观测资料确定的黄海平均海水面（高程为0）作为高程起算面，并在青岛建立了水准原点，水准原点的高程为72.260M，全国的高程均以他为基准进行推算。

在半径10KM的范围内，即面积约为300KM*2内，以水平面代替水准面所产生的误差可以忽略不计。

以平面水准面，在1KM的距离上高程误差就有8CM。

因此，当进行高程测量时，应顾及水准面曲率的影响。

测量工作应遵循两个原则：一是：“有整体到局部，有控制到碎布”：二是“步步校核”。

水准测量是利用一条水平视线来确定两点之间的高差，然后推算地面点发高程。

三角测量和水准测量一广泛应用于高程测量中。

水准仪只要由望远镜、水准器、和基座三部分组成。

水准仪的使用啊、包括仪器的安置、粗略整平，瞄准水准尺、精平和读数。

当眼睛在目镜上下微微移动时，若发现十字丝与目标影像有相对运动，称为视差。

消除视差的方法是重新仔细进行物镜对光，直到眼睛上下移动，读数不变为止。

误差产生原因：仪器误差、观测误差、环境误差。

角度测量是确定地面点位的基本测量工作之一，角度测量分为水平角测量和竖直角测量。

水平角测量是为了确定地面点的平面位置：竖直角测量是为了求得地面两点间的高差或将地面两点间的斜距改算成水平距离。

DJ分别为“大地测量”和“经纬仪”的汉语拼音第一个字母，07、1、2、6、15分别为该仪器一测回方向中的误差的秒值。

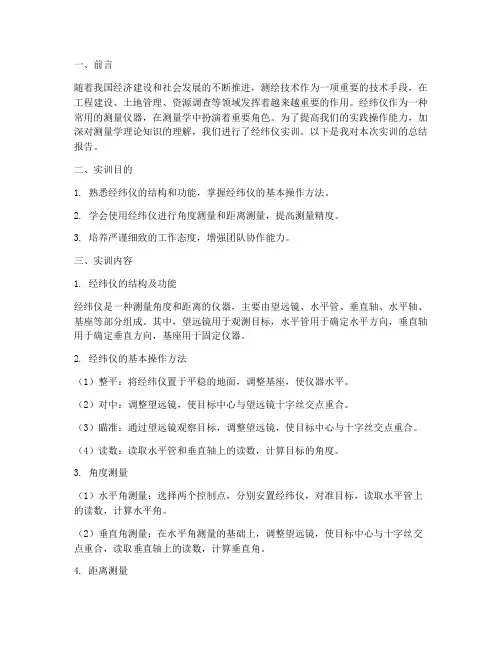

一、前言随着我国经济建设和社会发展的不断推进，测绘技术作为一项重要的技术手段，在工程建设、土地管理、资源调查等领域发挥着越来越重要的作用。

经纬仪作为一种常用的测量仪器，在测量学中扮演着重要角色。

为了提高我们的实践操作能力，加深对测量学理论知识的理解，我们进行了经纬仪实训。

以下是我对本次实训的总结报告。

二、实训目的1. 熟悉经纬仪的结构和功能，掌握经纬仪的基本操作方法。

2. 学会使用经纬仪进行角度测量和距离测量，提高测量精度。

3. 培养严谨细致的工作态度，增强团队协作能力。

三、实训内容1. 经纬仪的结构及功能经纬仪是一种测量角度和距离的仪器，主要由望远镜、水平管、垂直轴、水平轴、基座等部分组成。

其中，望远镜用于观测目标，水平管用于确定水平方向，垂直轴用于确定垂直方向，基座用于固定仪器。

2. 经纬仪的基本操作方法（1）整平：将经纬仪置于平稳的地面，调整基座，使仪器水平。

（2）对中：调整望远镜，使目标中心与望远镜十字丝交点重合。

（3）瞄准：通过望远镜观察目标，调整望远镜，使目标中心与十字丝交点重合。

（4）读数：读取水平管和垂直轴上的读数，计算目标的角度。

3. 角度测量（1）水平角测量：选择两个控制点，分别安置经纬仪，对准目标，读取水平管上的读数，计算水平角。

（2）垂直角测量：在水平角测量的基础上，调整望远镜，使目标中心与十字丝交点重合，读取垂直轴上的读数，计算垂直角。

4. 距离测量（1）钢尺法：使用钢尺直接测量两点间的距离。

（2）光电测距法：利用经纬仪上的光电测距仪，测量两点间的距离。

四、实训过程1. 分组讨论：每组选定一名组长，负责协调本组工作，其他成员各司其职。

2. 仪器准备：检查经纬仪、望远镜、钢尺等仪器的完好性。

3. 外业测量：按照实训要求，进行角度测量和距离测量。

4. 内业计算：根据实测数据，计算水平角、垂直角和距离。

5. 数据整理：将实测数据和计算结果进行整理，形成实训报告。

五、实训成果通过本次实训，我们掌握了经纬仪的基本操作方法，提高了角度测量和距离测量的精度。

丝平面不重合，视差的存在会影响到读数的正确性。

消除视差的方法是重新仔细的进行物镜对光，直到眼睛上下移动，读数不变为止。

28.相邻两个水准点间的路线称为测段，其中包括若干个测站。

而且中间有许多转点，起到了传递高程的作用。

29.P17 表2-1与2-2大家自己看懂看会。

30.测站检核：变动仪器高法，双面尺法。

31.高差闭合差：实测值减去理论值。

32.高差改正数：见课本P21，还有表格2-333.水准测量的误差：仪器误差，测量误差，外界条件的影响。

34.测量水平角：要求文字、公式、画图都得明白其原理。

测量水平角：测回法（观测单角）P38 表3-1，方向观测法（多个）P40 表3-235.测量水平角的步骤：对中，目的使仪器的中心与测站点位于同一铅垂线上。

整平，目的使竖轴垂直与水平度盘水平。

瞄准。

36.在方向观测法中出现了：两倍照准差2c 2c=盘左读数-（盘右读数±180度），平均读数=0.5(盘左读数+盘右读数±180度)37.测量竖直角：要求文字、公式、画图都得明白其原理。

P4138.测量竖直角：注意先将望远镜上扬一下，看看度盘是否大于90度，若是大于90度，则以后的测量工作盘左读数就是度盘读数-90度，盘右就是270度-读数，若是小于90度，则反之。

39.竖盘指标差：X=0.5（R+L-360度），R、L分别是盘左盘右读数。

40.水平角的误差：仪器误差，对轴误差与目标偏心（目标点与立仪器点长度越长，误差越大），观测误差，外界条件的影响。

41.直线定线：把多根标杆标定在已知直线上的工作。

42.测量距离的相对误差：（D往-D返）/D平均，方法：平量法，斜量法。

43.直线定向：确定直线与标准方向之间的水平角度44.真子午线方向（非平行），磁子午线方向（非平行），坐标纵轴方向（平行）。

P6745.方位角定义：有标准方向的北端起，顺时针方向量到某直线的夹角。

真方位角就是北方向顺时针到这一点真子午线的夹角。
