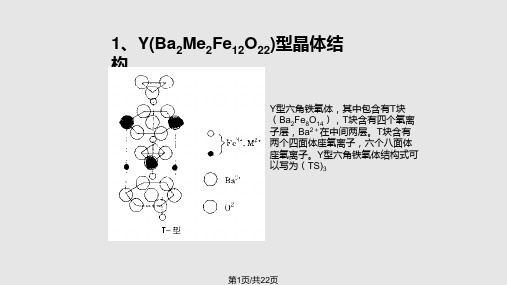

二、铁磁共振线宽△H
定义: 当 ω一定,调节外加磁场,产生铁磁共振，则 代表损耗的磁导率虚部μ达到最大 μ max，这种现象 称为铁磁共振。当μ=(1/2) μmax 所对应两个磁场分 别为Ha和Hb，则定义△H = Ha - Hb 为铁磁共振吸 收线宽。
1．△H愈窄,谐振点吸收愈大,如谐振式隔离器的优 值 R (4ω/ r△H)2 ；远离谐振点，吸收往往愈小(与 电损耗有关)即尾巴小，因此希望△H小好;
2 ．但如应用f0↑,Hi大,如3公分(f = c/λ =1010Hz)低场 器件, △H较宽,也无多大影响，因随f↑,谐振Hi ↑,谐振 峰远离低场区;
三、居里温度 Tc
居里温度影响微波铁氧体的温度稳定性,在高功率 或高温环境中应用时，必须考虑材料的居里温度。 大多数单元石榴石的居里温度都在550~560K左右。
本课完 （谢谢大家合作）
四、基本磁化曲线及磁滞回线
对于在低场区应用的旋磁材料，可能由于磁化尚 未饱和，材料的磁化强度将信赖于外加恒磁场， 其变化关系即为静态基本磁化曲线。在此情况下， 基本磁化曲线是旋磁材料的一个指标。
五、微波铁氧体材料的损耗
旋磁损耗分类：磁损耗（共振损耗，低场损耗）， 电损耗（介电损耗）
损耗机理：
2.Sm.Ho,Dy,Yb,Tb等的R3Fe15O12由于L≠ 0, S--L耦合 存在,表现出高k1,特别在低温具有很大的k1,这些离 子称为快弛豫离子；
3.Co2+的L≠ 0为正k1,在微波中为快弛豫离子,低功率 器件要避免；
4.为了降低石榴石铁氧体的K1值，常采用加入适量 的非磁性离子In3+,Zr4+,Sn4+, Ti4+,Ge4+,V5+ 等取代 Fe3+；
