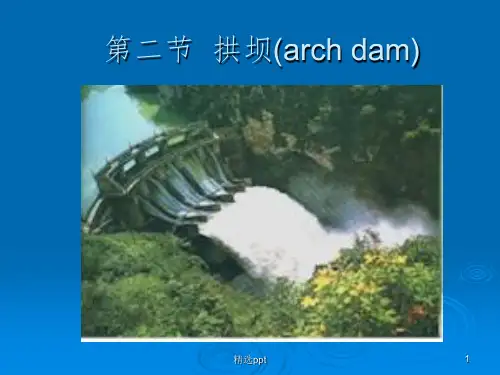

第四章拱坝第一节概述一、拱坝概念拱：在竖向荷载作用下能产生水平推力的结构叫拱式结构拱坝：是一个三边嵌固在基岩上的变曲率、变厚度的多次超静定空间壳体结构二、拱坝的工作原理●拱坝是拱向上游三向固定的空间壳体挡水建筑物,它将水压力、泥沙压力的大部分通过拱的作用传到两岸岩体，而将另外的通过悬臂梁的作用传给底部基岩。
它不象重力坝那样依靠自重来维持稳定，而是由两岸岩体的支撑和砼的抗压强度来维持拱坝的稳定和安全。
●P=Pa+Pc三、工作特点1.稳定性特点2.应力特点3.拱梁作用的自行调整①拱梁系统的调整②拱圈自身调整为二次拱4.抗震性能好5.温度荷载是主要载之一6.地基变形对坝体应力影响大（2）由于拱是一推力结构，当拱坝以拱的作用为主时，坝体应力以受压为主，因此可以发挥混凝土、砖石等材料的抗压强度高的特点。
（3）拱坝是一整体的空间壳体结构，局部破坏只会导致荷载的转移和应力的重分布，而不会造成严重的失事。
因此说拱坝的安全度较高，同时基于这一原因，拱坝允许出现拉应力。
（4）厚度薄、重量轻、柔度大，抗震性好。
四、拱坝对地形地质的要求1.对地形的要求①河谷狭窄②岸坡平顺无突变③坝两端下游有足够大的岩体支撑拱坝的分类1、按高度分：高（H≥70m）、中、低（H＜30m）●2、按厚高比分：TB/H＜0.2 薄拱坝；0.2—0.35中厚拱坝；＞0.35厚拱坝或重力拱坝●3、按结构分：周边固定拱坝、周边缝拱坝、有重力墩的拱坝、空腹拱坝、铰拱坝、预应力拱坝、拱上拱拱坝、上重下拱拱坝4、按坝体曲率分：单曲拱坝；双曲拱坝5、按水平拱的形式分：圆弧拱坝，二心圆拱坝；三心圆拱坝；抛物线拱坝；椭圆拱坝；对数螺旋线拱坝；双曲线拱坝。
6、按水平拱的厚度变化分：等厚拱坝；变厚拱坝五、拱坝的发展阶段1、拱坝发展阶段1.1、拱坝建设的萌芽阶段（1854年以前）1.2、拱坝建设的起步阶段（1854－1917年）1.3、拱坝建设的成熟阶段（1917－1960年）1.4、拱坝建设的熟练阶段（1960年－至今）世界拱坝之最：已建最高拱坝：前苏联英古力拱坝H=272m,n=2.8 T/H=0.15在建最高拱坝：中国小湾拱坝H=292m,n=2.83,T/H=0.238在设计的最高拱坝：中国锦屏拱坝H=305m ,n=1.6,T/H=0.19二滩水电站是一座以发电为主的大型水力发电枢纽，它的坝型为混凝土双曲拱坝，最大坝高240米，是中国已建成的最高坝，它的高度在世界同类型坝中居第四位。
❖水利水电工程概论❖第一章绪论❖第一节水资源与水利工程❖水资源是人类生存及社会发展的一项基本因素，随着生产的发展和生活水平的不断提高，人们对水的要求日益增多，而大自然的来水：地域、年际、年内分配不均，使来水与供水的矛盾日益尖锐，解决这种矛盾的根本措施是修建水利工程。
❖第一节水资源与水利工程❖第一节水资源与水利工程❖第一节水资源与水利工程❖人均水资源量（1950~2050）❖第一节水资源与水利工程❖第一节水资源与水利工程❖最大的世界性问题──水匮乏❖世界银行最新提供的报告警告：世界上近40%的人口难保有足够的洁净用水。
水资源已经到了严重不足的阶段。
一些环境和资源学家也指出，不远的将来，水缺乏将成为地球环境方面最大的难题。
❖第一节水资源与水利工程❖所谓水利工程，是指对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而修建的工程。
❖水利工程对水资源的综合利用主要包括:❖水电站的优缺点能源回报率(Energy payback ratio)--以火力发电厂为例运行期内发出的所有电力建设期、运行期消耗的所有电力(Luc Gagnon，hydro2009)➢消耗的所有电力包括建设期、运行期所消耗的所有电力既包括直接能源消耗，如机械设备运行、照明耗能等，也包括建筑材料、煤炭等制造、运输等过程的耗能。
❖我国水电建设从解放初期装机16万千瓦，发展到2002年底装机8607万千瓦，尽管在发展进程中曾数度遭遇困难和挫折，但是仍然顽强地发展，从弱到强，由小到大。
❖在不同的历史时期，我国水电事业曾受到不同因素的制约，先后经历了技术制约、投资制约、市场制约和生态制约四个发展阶段。
❖1.技术制约阶段❖新中国成立初期，我国水电事业受建筑材料和技术等因素制约，发展速度缓慢。
由于缺乏科学的筑坝技术和现代化的建筑材料、施工机械，修建大坝主要靠人扛肩挑，机械化水平极低，制约了水电事业的发展。
❖如今技术制约阶段早已成为过去，中国目前有能力设计、修建任何类型的大坝。
