结构计算书所需内容.

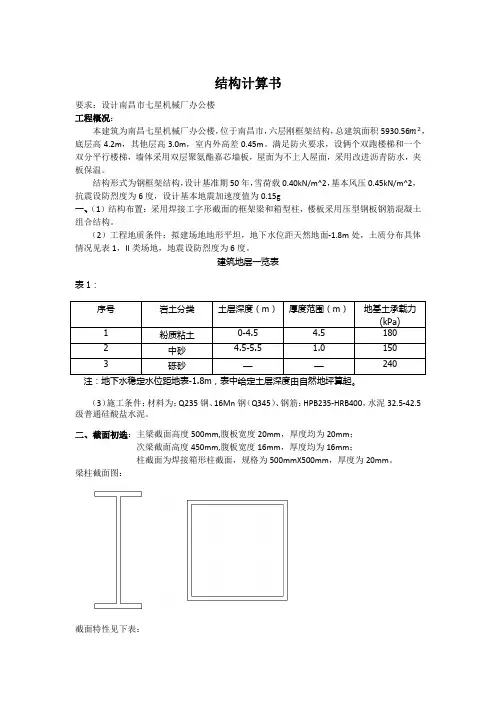

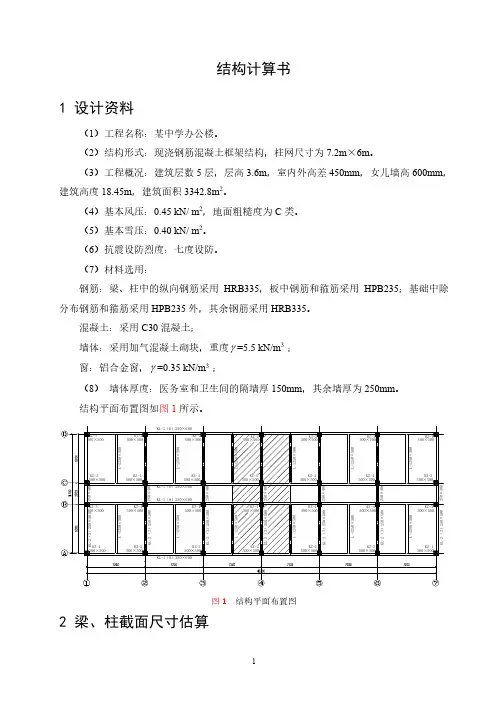

结构计算书要求：设计南昌市七星机械厂办公楼工程概况：本建筑为南昌七星机械厂办公楼，位于南昌市，六层刚框架结构，总建筑面积5930.56m2，底层高4.2m，其他层高3.0m，室内外高差0.45m。

满足防火要求，设俩个双跑楼梯和一个双分平行楼梯，墙体采用双层聚氨酯嘉芯墙板，屋面为不上人屋面，采用改进沥青防水，夹板保温。

结构形式为钢框架结构，设计基准期50年，雪荷载0.40kN/m^2，基本风压0.45kN/m^2，抗震设防烈度为6度，设计基本地震加速度值为0.15g一、（1）结构布置：采用焊接工字形截面的框架梁和箱型柱，楼板采用压型钢板钢筋混凝土组合结构。

（2）工程地质条件：拟建场地地形平坦，地下水位距天然地面-1.8m处，土质分布具体情况见表1，II类场地，地震设防烈度为6度。

建筑地层一览表表1：（3）施工条件：材料为：Q235钢、16Mn钢（Q345）、钢筋：HPB235-HRB400，水泥32.5-42.5级普通硅酸盐水泥。

二、截面初选：主梁截面高度500mm,腹板宽度20mm，厚度均为20mm；次梁截面高度450mm,腹板宽度16mm，厚度均为16mm；柱截面为焊接箱形柱截面，规格为500mmX500mm，厚度为20mm。

梁柱截面图：截面特性见下表：注：t为梁翼缘厚度、箱形柱厚度。

三、结构方案概述1、设计依据本设计依据以下现行国家规范及规程设计《建筑结构荷载规范》GB 5009-2001《钢结构设计规范》GB 50017-2003《建筑抗震设计规范》GB 50011-2010《建筑地基基础设计规范》GB 50007-20022、结构形式及布置采用钢框架结构，框架梁采用焊接工字型截面，框架柱采用焊接箱型截面，楼板采用压型钢板钢筋混凝土组合结构，楼梯为现浇混凝土楼梯，基础采用柱下独立基础，结构布置如下图所示：3、材料选用所有构件及零件均采用Q235B，组合楼板混凝土强度等级C20，基础混凝土强度等级C25，钢筋为HRB335级及HPB235。

EI 1 3 bh ， i c 。 12 l
各跨框架梁和各层框架柱的线刚度计算分别见表 1 和表 2 。 由于该榀框架结构对称，因此只需计算半边结构。
表1 构件 边框架梁 AB 中框架梁 BC EC (N/mm2) 3.0×104 3.0×104 b h (mm×mm) 250×500 250×400 表2 层 1 2~5 EC (N/mm2) 3.0×104 3.0×104 bh (mm×mm) 500×500 550×500 梁线刚度 ib 的计算 I0 (mm4) 2.6042×109 1.3333×109 L (mm) 6000 2700 1.5ECI0/L (N×mm) 1.9532×1010 2.2222×1010 2ECI0/L (N×mm) 2.6042×1010 2.9630×1010
25×0.25×0.4=2.5 kN/m
4.1.4 柱自重
b h=450 mm 450 mm
柱自重 抹灰层：粉刷石膏砂浆 合计
25×0.5×0.5=6.25 kN/m 0.15×0.5×4=0.3 kN/m 6.55 kN/m
4.1.5 外纵墙自重
（1）标准层
4
纵墙在计算单元内相当于高度为 金窗在计算单元内相当于高度为 纵墙 铝合金窗 水刷石外墙面 粉刷石膏砂浆内墙面 合计 （2）底层
3.43411010 0.79 4.3403 1010
1.0 0.6
1.0 0.68
1.0 0.6
1.0
框架结构的相对线刚度如图 2 所示。
0.79
0.79
0.79
0.79
4 荷载计算
4.1 恒荷载标准值计算
4.1.1 屋面
高聚物改性沥青卷材防水屋面

混凝土结构课程设计混凝土结构设计计算书关键信息项1、课程设计的名称：混凝土结构课程设计2、设计计算书的内容要求3、提交时间4、评分标准5、知识产权归属6、违规处理方式11 课程设计的名称本课程设计的名称为“混凝土结构课程设计”。

111 设计计算书的内容要求1111 结构选型与布置需详细阐述所选用的混凝土结构形式、构件尺寸、梁柱布置等，并提供相应的依据和分析。

1112 荷载计算准确计算恒载、活载、风载、地震作用等各类荷载，并说明荷载取值的依据和计算方法。

1113 内力分析采用合适的结构分析方法，计算结构在各种荷载组合下的内力，包括弯矩、剪力、轴力等。

1114 构件设计根据内力计算结果，对梁、柱、板等主要构件进行设计，包括截面尺寸确定、配筋计算等，并满足相关规范要求。

1115 基础设计若涉及基础设计，需给出基础类型、尺寸、配筋等详细设计内容。

1116 图纸绘制提供必要的结构平面图、剖面图、构件详图等，图纸应清晰、准确，符合制图规范。

112 提交时间学生应在规定的时间内提交混凝土结构设计计算书，提交时间为具体日期。

逾期提交将按照一定的扣分标准进行处理。

113 评分标准1131 计算书的完整性包括结构选型、荷载计算、内力分析、构件设计、基础设计等内容是否完整。

1132 计算的准确性对各类荷载的计算、内力分析、构件配筋计算等结果的准确性进行评估。

1133 设计的合理性结构选型、构件尺寸、配筋等设计是否合理，是否符合工程实际和相关规范要求。

1134 图纸质量图纸的清晰度、准确性、规范性以及与计算书内容的一致性。

1135 文字表达计算书的文字表述是否清晰、逻辑是否严谨、格式是否规范。

114 知识产权归属学生在完成课程设计过程中所产生的设计计算书及相关成果的知识产权归学校所有。

学生不得将其用于商业用途或未经授权的传播。

115 违规处理方式1151 抄袭若发现学生抄袭他人设计计算书或成果，将给予严肃处理，包括成绩不合格、通报批评等。

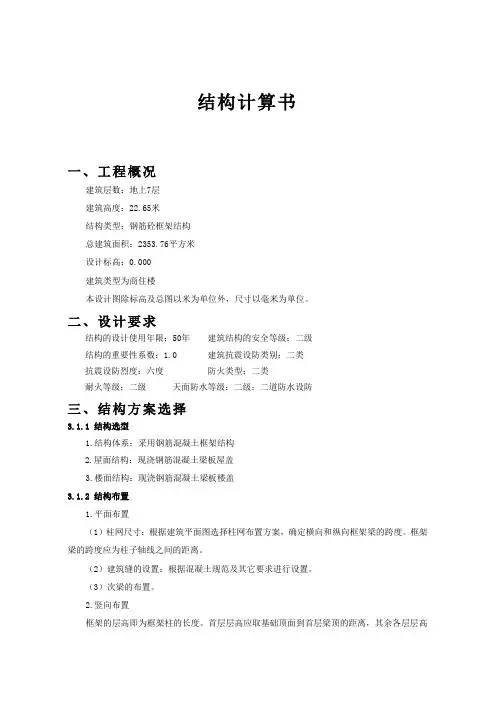

结构计算书一、工程概况建筑层数：地上7层建筑高度：22.65米结构类型：钢筋砼框架结构总建筑面积：2353.76平方米设计标高：0.000建筑类型为商住楼本设计图除标高及总图以米为单位外，尺寸以毫米为单位。

二、设计要求结构的设计使用年限：50年建筑结构的安全等级：二级结构的重要性系数：1.0 建筑抗震设防类别：二类抗震设防烈度：六度防火类型：二类耐火等级：二级天面防水等级：二级；二道防水设防三、结构方案选择3.1.1 结构选型1.结构体系：采用钢筋混凝土框架结构2.屋面结构：现浇钢筋混凝土梁板屋盖3.楼面结构：现浇钢筋混凝土梁板楼盖3.1.2 结构布置1.平面布置（1）柱网尺寸：根据建筑平面图选择柱网布置方案，确定横向和纵向框架梁的跨度。

框架梁的跨度应为柱子轴线之间的距离。

（2）建筑缝的设置：根据混凝土规范及其它要求进行设置。

（3）次梁的布置。

2.竖向布置框架的层高即为框架柱的长度。

首层层高应取基础顶面到首层梁顶的距离，其余各层层高应取梁顶至梁顶的距离。

3.1.3 主要构件截面尺寸的确定各构件的截面尺寸应满足承载力、刚度及延性要求，并考虑方便施工。

1.框架梁截面尺寸：框架梁的截面尺寸应该根据承受竖向荷载的大小、梁的跨度、框架的间距、是否考虑抗震设防要求以及选用的混凝土材料强度等诸多因素综合考虑确定。

一般情况下，框架梁的截面尺寸可参考受弯构件按下式估算：梁高h=(1/8～1/12)l ，其中l 为梁的跨度。

梁宽b=(1/2～1/3)h 。

在抗震结构中，梁截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4，梁净跨与截面高度之比不宜小于4。

2.框架柱截面尺寸：框架柱的截面形式通常大多为方形、矩形。

柱截面的宽与高一般取层高的1/15～1/20，同时满足25/0l h ≥、30/0l b ≥，l0为柱计算长度。

多层房屋中，框架柱截面的宽度和高度不宜小于300mm ；高层建筑中，框架柱截面的高度不宜小于400mm ，宽度不宜小于350mm 。
