单相全桥逆变电路讲解

单相全桥电压型逆变电路单相全桥电压型逆变电路是一种常用的电力电子变换器，它能将直流电源转换为交流电源，广泛应用于各种电力供应系统和电力调节系统中。

本文将对单相全桥电压型逆变电路的工作原理、优缺点以及应用领域进行详细介绍。

一、工作原理单相全桥电压型逆变电路由四个开关管和相应的控制电路组成。

开关管分别为Q1、Q2、Q3和Q4，通过适当的控制，可以实现对开关管的导通和关断。

在工作过程中，当Q1和Q4导通，Q2和Q3关断时，直流电源的正极连接到电路的A相，负极连接到电路的B 相，此时输出的是正半周的交流电压。

当Q1和Q4关断，Q2和Q3导通时，正负极的连接情况反转，输出的是负半周的交流电压。

通过不断交替导通和关断，可以在输出端获得一段完整的交流电压波形。

二、优缺点单相全桥电压型逆变电路具有以下优点：1. 输出电压稳定：由于采用全桥结构，能够有效地消除直流电源的波动和噪声，输出电压稳定可靠。

2. 输出功率大：全桥结构能够充分利用电源能量，输出功率相对较大。

3. 输出电压可调：通过控制开关管的导通和关断时间，可以实现对输出电压的调节，满足不同需求。

4. 抗干扰能力强：逆变电路可有效抑制外界干扰信号，提高系统的抗干扰能力。

然而，单相全桥电压型逆变电路也存在一些缺点：1. 成本较高：由于需要四个开关管，控制电路和保护电路等，相对于其他逆变电路而言，成本较高。

2. 效率较低：由于开关管的导通和关断需要一定的时间，逆变过程中会产生一定的开关损耗，导致转换效率有所降低。

三、应用领域单相全桥电压型逆变电路具有广泛的应用领域，包括但不限于以下几个方面：1. 电力供应系统：逆变电路可以将直流电源转换为交流电源，用于电力供应系统中的电压和频率调节，满足不同负载的需求。

2. 电动机控制：逆变电路可将直流电源转换为交流电源，用于电动机的控制和驱动，实现电机的速度调节和方向控制等功能。

3. 新能源应用：逆变电路可以将太阳能、风能等新能源转换为交流电源，供应给家庭、工厂等用电设备。

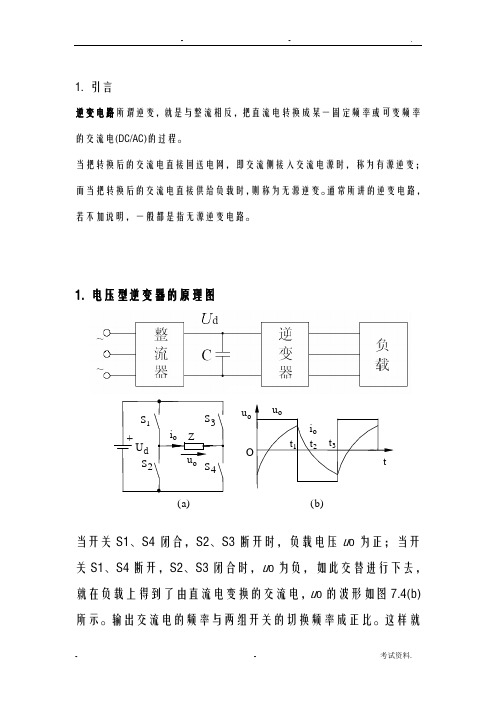

1.引言逆变电路所谓逆变，就是与整流相反，把直流电转换成某一固定频率或可变频率的交流电(DC/AC)的过程。

当把转换后的交流电直接回送电网，即交流侧接入交流电源时，称为有源逆变；而当把转换后的交流电直接供给负载时，则称为无源逆变。

通常所讲的逆变电路，若不加说明，一般都是指无源逆变电路。

1. 电压型逆变器的原理图当开关S1、S4闭合，S2、S3断开时，负载电压u o为正；当开关S1、S4断开，S2、S3闭合时，u o为负，如此交替进行下去，就在负载上得到了由直流电变换的交流电，u o的波形如图7.4(b)所示。

输出交流电的频率与两组开关的切换频率成正比。

这样就t(b)(a)u ot3t2t1i ou oZu oi oU d_+S3S2S4S1实现了直流电到交流电的逆变。

2. 电压型单相全桥逆变电路它共有4个桥臂，可以看成由两个半桥电路组合而成。

两对桥臂交替导通180°。

输出电压和电流波形与半桥电路形状相同，幅值高出一倍。

改变输出交流电压的有效值只能通过改变直流电压U d来实现。

输出电压定量分析u o成傅里叶级数基波幅值基波有效值⎪⎭⎫⎝⎛+++=tttUuωωωπ5sin513sin31sin4doddo1m27.14UUU==πdd1o9.022UUU==π当u o为正负各180°时，要改变输出电压有效值只能改变U d 来实现可采用移相方式调节逆变电路的输出电压，称为移相调压。

各栅极信号为180º正偏，180º反偏，且T1和T2互补，T3和T4互补关系不变。

T3的基极信号只比T1落后q ( 0<q <180º)，T3、T4的栅极信号分别比T2、T1的前移180º-q，uo成为正负各为q 的脉冲，改变q 即可调节输出电压有效值。

3MATLAB 仿真Simulink组建电路模型及实验结果电压型全桥逆变电路结构图：阻感性质下的仿真：T1 T4的脉冲信号：T2 T3的脉冲信号：带电阻情况下Ia Vab 波形电感负载下的Ia波形Vab波形阻感负载时RL负载电流波形输入电流Id的波形分析：在直流电源电压Vd一定时，输出电压的基波大小不可控，且输出电压中谐波频率低、数值大，直流电源电流Id脉动频率低且脉动数值大。

单相全桥逆变电路的工作原理1. 引言嘿，大家好！今天咱们来聊聊一个非常有趣的电路——单相全桥逆变电路。

听起来很高大上对吧？其实它在我们的生活中无处不在，比如说咱们的太阳能发电系统，还有一些小家电。

没错，这玩意儿可是个“神奇小子”，能把直流电（DC）转化为交流电（AC），就像变魔术一样，咱们快来看看它的工作原理吧！2. 基本原理2.1 单相全桥逆变电路的构成首先，单相全桥逆变电路的名字可能让你觉得复杂，但它的构成其实挺简单的。

这个电路主要有四个开关元件，通常是功率晶体管，比如MOSFET或者IGBT，就像四个小兄弟站在舞台上。

它们的工作就像跳舞一样，轮流开关，控制电流的方向。

然后呢，还有一个输出滤波器，负责把电流变得更平滑，别让它吵吵闹闹的，影响我们的家居生活。

2.2 工作过程接下来，咱们来聊聊它的工作过程。

这个电路的工作可以分为几个阶段。

在一个周期内，两个开关会交替打开，比如说第一个和第二个开关先一起打开，然后再换成第三个和第四个。

这个过程就像打乒乓球，电流在两个方向之间快速转换，从而实现了直流电向交流电的转变。

大家可能会想，这样转变的电流到底有什么用？其实啊，这样产生的交流电可以驱动各种电器，让它们欢快地工作。

3. 应用场景3.1 太阳能发电好啦，讲完了工作原理，咱们来看看单相全桥逆变电路的应用场景。

首先，太阳能发电是个大热门，大家都知道，太阳能电池板产生的电流是直流的，而我们日常使用的电器大多需要交流电。

这时候，逆变电路就派上用场了！它把太阳能转化的直流电变成交流电，让我们的家里满是阳光的味道，真是太赞了。

3.2 小家电其次，咱们的许多小家电，比如说电饭煲、微波炉等，都需要交流电来工作。

这个时候，逆变电路就像一位隐形的助手，默默地把直流电转化为交流电，保障了咱们的美好生活。

想象一下，如果没有它，咱们的饭可能就没法煮了，生活可就没那么方便了。

4. 小结总的来说，单相全桥逆变电路可真是个不可或缺的好帮手。

单相全桥逆变电路输出电压有效值1. 介绍在现代电力系统中，逆变电路是一种重要的电力转换器，它可以将直流电转换为交流电。

单相全桥逆变电路是其中一种常用的逆变电路，它具有输出电压稳定、波形纯净等优点，被广泛应用于家用电器、工业控制以及电力系统中。

本文将详细介绍单相全桥逆变电路的工作原理、输出电压的计算方法以及影响输出电压的因素。

2. 工作原理单相全桥逆变电路由四个晶闸管和四个二极管组成，如下图所示：+-----------------+| |DC +---+---+---+---+---+---+| | | | | || | | | | || | | | | |+---+---+---+---+---+| | | | | || | | | | || | | | | |+---+---+---+---+---+| || |+-+---+---+---+---+--- AC| | | | || | | | || | | | |+---+---+---+---+当输入直流电源的正极连接到左上角的节点，负极连接到右上角的节点时，电路开始工作。

通过控制晶闸管的导通和截止，可以实现电路的开关操作。

当晶闸管导通时，电流从直流电源经过晶闸管流向交流负载；当晶闸管截止时，电流通过二极管流向交流负载。

通过不断地交替导通和截止，可以实现将直流电源转换为交流电源。

3. 输出电压的计算方法输出电压的有效值是衡量逆变电路性能的重要指标之一。

在单相全桥逆变电路中，输出电压的有效值可以通过以下公式计算：V out_rms=V √2其中，V out_rms表示输出电压的有效值，V dc表示直流输入电压。

由于输出电压是交流电压，其波形呈正弦波形。

因此，通过计算输出电压的有效值，可以获得其幅值。

4. 影响输出电压的因素单相全桥逆变电路的输出电压受到多种因素的影响。

以下是一些常见的影响因素：4.1 直流输入电压直流输入电压是影响输出电压的主要因素之一。

单相全桥逆变电路移相调压方式的工作原理好嘞，今天我们来聊聊单相全桥逆变电路移相调压方式，听起来是不是有点高大上？别担心，我会尽量把它说得简单易懂，咱们就像聊天一样，轻松点。

什么是单相全桥逆变电路呢？简单说，它就像是一个电能的变换器，把直流电转换成交流电。

这种设备在生活中可常见了，比如说你家里的太阳能发电系统就可能用到它。

想象一下，咱们用的电器大部分都需要交流电，如果没有这种逆变电，咱们的电器可就无法正常工作了。

这个“移相调压”又是什么鬼？好比是你跟朋友约会，提前沟通好时间。

电流的相位就像约会的时间，想要调整就得移一下。

移相调压就是通过改变电流的相位来控制输出电压。

换句话说，咱们可以“调音”，让电压高点、低点，随心所欲。

这样一来，电器用起来更加得心应手，不用担心电压不稳，坏了电器，钱又得花。

这玩意儿的工作原理其实也挺有趣的。

想象一下，咱们把逆变器看作一个调音师。

它把直流电的“音符”变成了交流电的“旋律”。

怎么做到的呢？这就需要它里的四个开关管像乐队成员一样，配合得当。

这四个开关可以两两交替打开，形成不同的电流路径，嘿，这可真是技术活。

开关打开的时候，电流就像小溪一样流动，关掉的时候，溪水又停了。

通过这种方式，逆变器可以把直流电“转”成交流电，简直就是电流界的魔术师。

而移相调压就是在这个过程中加入了一些小技巧，调调节节，把电压弄得高一些或者低一些。

比如说你想让电器更亮，输出电压调高点，嘿，灯泡就亮了；反之，要是你觉得太亮了，那就调低一点，瞬间变得柔和。

这种灵活性可真是让人爱不释手。

这种调压方式的效率也相当不错。

现代的逆变器设计得越来越精妙，减少了能量损耗，就像是给你的钱包省钱。

你想，少花点电费，更多的钱可以用来买你喜欢的东西，何乐而不为呢？再说，单相全桥逆变电路的优点可不少。

它的结构简单，容易维护。

这就像你买了一台简单的咖啡机，使用起来毫不费力，坏了也容易修。

再加上它的成本相对较低，能给很多小型企业或家庭带来便利。

电压型单相全桥逆变电路(1) 介绍单相全桥逆变电路，也称为半桥逆变电路，是一种基于一个正弦波源和一种特定的桥接结构，以及装有晶体管或管器的电路，用来将电动机或机器的交流电源驱动至输出。

该电路通过控制其中的电流，可以改变功率、频率、电压这些特征。

(2) 电路原理单相全桥逆变电路具有一个正弦波源和一种特定的桥接结构。

该桥接结构是由4 个MOSFET晶体管或管器组成的，它们可以在30°的激励周期内在正常工作时交替开启，这将会使输出的单相桥路上的电压发生切换，因此可以得到一个正弦波脉冲输出，从而能够驱动负载的电机。

(3) 优点1. 单相全桥逆变电路具有低成本、易于维护以及精度高的优点，能够根据需要快速调节输出电压，可以超调电压使功率达到最高；2. 此类电路可以存储有限的能量，在整个操作中基本没有损失；3. 其具有灵敏控制功能，可以有效控制输入电压频率和电压；4. 它可以允许电压和电流在负载范围内自由切换，可以在有限的时间内进行快速调整；5. 此类电路结构简单，对交叉导体的影响小，能够有效抗干扰。

1. 单相全桥逆变电路的控制精度不是很高，受到电源供应和负载的影响较大；2. 结构复杂，由于其中使用的介质晶体管的开关特性，在工作过程中有时会发生失控现象；3. 高压噪声也会影响电路性能；4. 高压及电压脉宽比较窄，且控制精度不如高压直流调节电路高。

(5) 结论单相全桥逆变电路相对于传统单相变换电路，友好的结构，低成本，易于维护以及高能量转换效率的优点在很多应用中备受青睐。

但其较窄的脉冲宽度和较低的控制精度也被忽视不计。

因此，对于不同的应用，要充分考虑单相全桥逆变电路的优点和缺点，以便选择最合适的解决方案。

单相全桥逆变器电路图单相桥式逆变器的工作原理和波形图详解
一、单相全桥（逆变器）是什么?
单相全桥逆变器基本上是电压源逆变器，单相全桥逆变器的（电源电路）图下图所示。

为了简单，没有标出SCR触发电路和换向电路。

单相全桥逆变器采用2线直流（电源）、4个续流（二极管）和4个（可控硅）。

T1和可T2同时导通，其频率为f=1/T。

同样，T3 和T4同时开启。

(T1和T2 ）和（T3和T4）的相位差有180℃。

单相全桥逆变器
二、单相全桥逆变器电路工作原理
单相全桥逆变器的工作分为4种模式：模式℃：(t1
模式℃（t1
模式II (T/2
模式III（t2
三、单相全桥逆变波形
这里S1、S2、S3、S4也就是T1、T2、T3、T4。

1、当负载为：负载为R、L、RL
1）纯（电感负载）L 负载：
电流Io 关于t 轴对称，因此直流分量= 0，并且电流从最小峰值电流(-Ip) 到最大峰值电流(+Ip) 呈线性。

在这种情况下：D1 和D2在0
负载为R、L、RL
2、当负载为纯阻性负载
输出电压（U0）和输出电流（I0）波形如下：
Ig1和Ig2为门脉冲，用于接通S1、S2和S3、S4。

对于阻性负载，在0
负载为纯阻性负载
3、任何负载的输出电压（U0）波形
负载的输出电压（U0）波形
对于任何类型的负载，输出电压波形将保持相同，但电流波形取决于负载的性质。

输出电压波形是半波对称的，因此不存在所有偶次谐波。

四、单相全桥逆变优点
电路中无电压波动
适合高输入电压
高效节能
功率器件的额定电流等于负载电流。

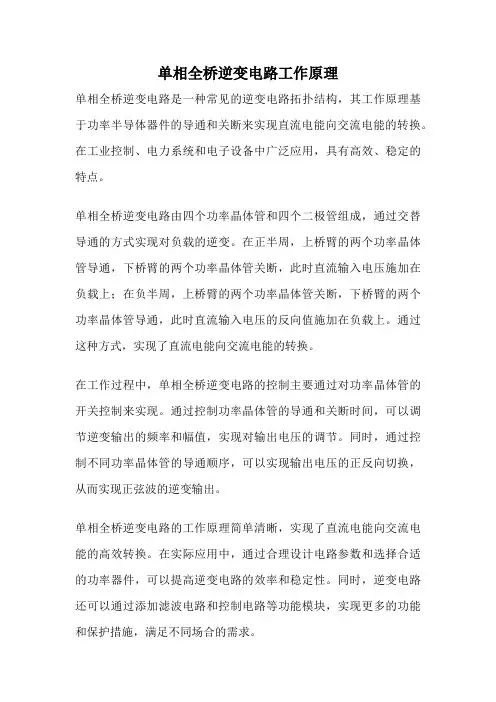

单相全桥逆变电路工作原理
单相全桥逆变电路是一种常见的逆变电路拓扑结构，其工作原理基于功率半导体器件的导通和关断来实现直流电能向交流电能的转换。

在工业控制、电力系统和电子设备中广泛应用，具有高效、稳定的特点。

单相全桥逆变电路由四个功率晶体管和四个二极管组成，通过交替导通的方式实现对负载的逆变。

在正半周，上桥臂的两个功率晶体管导通，下桥臂的两个功率晶体管关断，此时直流输入电压施加在负载上；在负半周，上桥臂的两个功率晶体管关断，下桥臂的两个功率晶体管导通，此时直流输入电压的反向值施加在负载上。

通过这种方式，实现了直流电能向交流电能的转换。

在工作过程中，单相全桥逆变电路的控制主要通过对功率晶体管的开关控制来实现。

通过控制功率晶体管的导通和关断时间，可以调节逆变输出的频率和幅值，实现对输出电压的调节。

同时，通过控制不同功率晶体管的导通顺序，可以实现输出电压的正反向切换，从而实现正弦波的逆变输出。

单相全桥逆变电路的工作原理简单清晰，实现了直流电能向交流电能的高效转换。

在实际应用中，通过合理设计电路参数和选择合适的功率器件，可以提高逆变电路的效率和稳定性。

同时，逆变电路还可以通过添加滤波电路和控制电路等功能模块，实现更多的功能和保护措施，满足不同场合的需求。

总的来说，单相全桥逆变电路作为一种常见的逆变电路拓扑结构，在电力系统和工业控制中具有重要的应用价值。

深入理解其工作原理，合理设计和应用逆变电路，将有助于提高系统的效率和稳定性，推动电力电子技术的发展。
