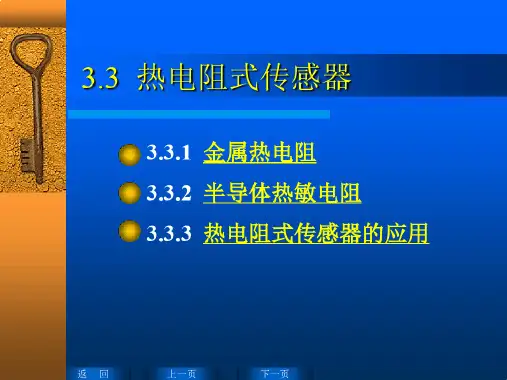

热电阻式传感器

热电阻传感器的安装要求
热电阻传感器的安装要求主要包括以下几个方面：
1、安装位置：应选择一个恰当的位置，避免安装在受到外部干扰的位置，如电磁场强烈的地方。

同时，应考虑到传感器与被测物体的接触面积，接触面积越大，温度测量的准确性越高。

2、安装过程：在安装过程中，需要遵循一系列步骤。

首先，需要清洁安装位置，确保无尘、无油污，以便更好地进行接触。

其次，将传感器固定在所选择的安装位置上，一般采用螺丝固定或胶水粘贴等方式。

在固定时要注意传感器的方向，确保与被测物体接触面平行。

然后，根据传感器的接线方式，正确连接导线。

一般来说，传感器的导线分为两个，一个是热电阻的电阻线，另一个是引线，两者需要正确连接到相应的接线端子上。

为了防止外界环境对传感器的干扰，需要使用绝缘套管对导线进行包裹，确保导线的绝缘性能。

如果传感器的接触面积较小或与被测物体的接触不紧密，可以在传感器与被测物体之间涂抹一层热导膏，以提高接触效果。

3、测试和校准：安装完成后，应进行测试和校准，以确保热电阻温度传感器的准确性。

可以通过连接电源和测量仪器，对传感器进行温度变化的模拟测试，然后与标准温度计进行对比校准。

4、注意事项：在安装过程中要小心操作，避免对传感器造成损坏。

同时，要避免传感器受到强磁场、强电磁辐射等外界干扰。

定期检查和维护传感器，确保其正常工作。

总的来说，热电阻传感器的安装要求包括选择合适的安装位置、遵循安装过程、进行测试和校准以及注意相关注意事项。

只有遵循这些要求，才能确保热电阻温度传感器的准确性和稳定性。

机械工程测试技术作业电阻式传感器的应用姓名：李永贤班级：机械设计制造及其自动化13-1班学号：20131129热电阻传感器及其应用摘要：热电阻传感器适用于温度检测要求较高的场合。

介绍了金属热电阻和热敏热电阻传感器的工作原理、分类、结构及应用。

新技术革命的到来，世界开始进入信息时代。

在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。

传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。

可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。

热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

在温度检测精度要求比较高的场合，这种传感器比较适用。

热电阻传感器具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。

用于测量-200℃～+500℃范围内的温度。

1 工作原理在金属中，载流子为自由电子，当温度升高时，虽然自由电子数目基本不变（当温度变化范围不是很大时），但每个自由电子的动能将增加，因而在一定的电场作用下，要使这些杂乱无章的电子作定向运动就会遇到更大的阻力，导致金属电阻值随温度的升高而增加。

热电阻就要是利用电阻随温度升高而增大这一特性来测量温度的。

热敏电阻是一种新型的半导体测温元件。

半导体中参加导电的是载流子，由于半导体中载流子的数目远比金属中的自由电子数目少得多，所以它的电阻率大。

随温度的升高，半导体中更多的价电子受热激发跃迁到较高能级而产生新的电子—空穴对，因而参加到电的载流子数目增加了，半导体的电阻率也就降低了（电导率增加）。

因为载流子数目随温度上升按指数规律增加，所以半导体的电阻率也就随温度上升按指数规律下降。

热敏电阻正是利用半导体这种载流子数随温度变化而变化的特性制成的一种温度敏感元件。

电阻式温度传感器电阻式传感器广泛应用于测量-200～960℃范围内的温度。

它是利用导体或半导体的电阻率随温度变化而变化原理而工作的，用仪表测量出电阻的变化，从而得到与电阻值相对应的温度值。

电阻式传感器按照其制造材料分可分为：金属（铂和铜）热电阻及半导体热电阻(热敏电阻)两大类。

一、 常用的金属热电阻金属热电阻传感器一般称作热电阻传感器，是利用金属导体的电阻值随温度的升高而增大的原理进行测温的。

温度是分子平均动能的标志，当温度升高，金属晶格的动能增加，从而导致振动加剧，使自由电子通过金属内部时阻碍增加，金属导电能力下降，即电阻增加。

通过测量导体的电阻变化情况就可以得到温度变化情况。

最基本的热电阻传感器由热电阻、连接导线及显示仪表组成，如图7-1所示。

主要制造材料是铂和铜。

测量温度范围-220～+850℃。

在特殊情况下，低温可测量至1K （-272℃），高温可测量至1000℃。

1、铂热电阻铂热电阻是目前公认的制造热电阻最好的材料，它性能稳定，重复性好，长时间稳定的复现性可达10-4 K ，是目前测温复现性最好的一种温度计。

同时其测量精度高。

在氧化性介质中、甚至在高温下，其物理、化学性能都很稳定，其阻值与温度之间几乎成线性变化。

但其在还原性介质中，特别是高温易从氧化物中还原出来的气体所污染，改变它的电阻与温度关系，此外其电阻温度系数小，价格较高。

因此，主要作为标准电阻温度计和高精度温度测量。

铂电阻的精度与铂的提纯程度有关，因此铂电阻的纯度是以W （100）表示：100)100(R R W =（6-1） W （100）越高，表示铂丝纯度越高。

国际实用温标规定，作为基准器的铂电阻，W （100）≥1.3925。

目前技术水平已达到W （100）＝1.3930，工业用铂电阻的纯度W （100）为1.387～1.390。

中国常用的铂电阻有两种，分度号分别为Pt50和Pt100。

即在0℃时电阻分别为50Ω和100Ω。

度系数，即电阻值与温度的变化趋势相同。
整理ppt
7
三.热电阻传感器
取一只 100W/220V 灯泡，用万用表测量其电阻值， 可以发现其冷态阻值只有几十欧姆，而计算得到的额定热 态电阻值应为484 。
整理ppt
8
三.热电阻传感器
金属热电阻及其特性
• 热电阻测温是基于金属导体的电阻值随温度的增加
而增加这一特性来进行温度测量。
时，热敏电阻所消耗的功率不得超过额定功率
整理ppt
37
热敏电阻外形
MF12型 NTC热敏电
阻
聚脂塑料封装 热敏电阻
整理ppt
38
其他形式的热敏电阻
玻璃封装 NTC热敏电
阻
MF58 型热敏电阻
整理ppt
39
其他形式的热敏电阻
带安装孔的热敏电阻
大功率PTC热敏电阻
整理ppt
40
其他形式的热敏电阻（续）
整理ppt
11
三.热电阻传感器
其他热电阻
① 镍使用温度范围是-50～100℃和-50～150 ℃。但目前应用 较少：镍非线性严重，材料提取也困难。但灵敏度都较高， 稳定性好，在自动恒温和温度补偿方面的应用较多。（我国 定为标准化热电阻）
② 铟电阻适宜在-269～-258℃温度范围内使用，测温精度高， 灵敏度是铂电阻的10倍，但是复现性差。
t0 , t ——介质的起始温度和变化温度（℃）； B ——热敏电阻材料常数，一般为2000～6000K，
其大小取决于热敏电阻的材料。
BlnRRT0 T1T10
整理ppt
30
热敏电阻的电阻温度系数
热敏电阻在其本身温度变化1℃时，电阻值的相对变化量
