梁抗剪箍筋配置问题的探讨

钢筋混凝土梁的抗剪性能试验研究一、研究背景钢筋混凝土结构是现代建筑中广泛采用的一种结构形式。

在钢筋混凝土结构中，梁扮演着承载荷载的重要角色。

梁在荷载作用下受力，其中抗剪性能是影响梁承载力的主要因素之一。

因此，研究钢筋混凝土梁的抗剪性能对于保证建筑结构的安全性具有重要意义。

二、研究目的本研究的目的是通过试验研究，探究不同参数对钢筋混凝土梁抗剪性能的影响，为钢筋混凝土结构设计提供理论依据。

三、研究方法本研究采用试验研究的方法，通过制作不同参数的钢筋混凝土梁，对其抗剪性能进行测试，并分析其受力特点和破坏模式。

四、试验设计1.试验样品制作本次试验制作的钢筋混凝土梁为T型梁，其截面尺寸为200mm×300mm，长度为1000mm。

在制作过程中，使用混凝土强度等级为C30、钢筋品种为HRB400的材料。

2.试验参数设置本次试验设置了以下参数：（1）纵向钢筋直径：10mm、12mm、14mm（2）箍筋间距：100mm、150mm、200mm（3）箍筋直径：6mm、8mm、10mm设置以上参数的目的是探究不同参数对钢筋混凝土梁抗剪性能的影响。

3.试验方法本次试验采用四点弯曲试验法，按照GB/T50081-2002《混凝土结构设计规范》的要求进行。

试验过程中记录梁的位移、载荷等数据，以便后续分析。

五、试验结果分析1.梁的受力特点试验结果显示，随着纵向钢筋直径的增加，梁的承载力逐渐增加；随着箍筋间距的增加，梁的承载力逐渐降低；随着箍筋直径的增加，梁的承载力逐渐增加。

2.梁的破坏模式试验结果显示，在大多数样品中，梁的破坏模式为剪切破坏。

在一些样品中，还出现了箍筋断裂和钢筋拉断等破坏形式。

六、结论本次试验研究了不同参数对钢筋混凝土梁抗剪性能的影响，并得出以下结论：（1）随着纵向钢筋直径的增加，梁的承载力逐渐增加；（2）随着箍筋间距的增加，梁的承载力逐渐降低；（3）随着箍筋直径的增加，梁的承载力逐渐增加；（4）大多数样品中，梁的破坏模式为剪切破坏，还出现了箍筋断裂和钢筋拉断等破坏形式。

【结构设计】专家答疑——结构设计节点核⼼区抗剪的超限问题专家答疑——结构设计节点核⼼区抗剪的超限问题1概述影响框架梁柱节点核⼼区抗剪承载⼒的因素很多,但主要因素是核⼼区截⾯有效验算宽度b j及正交梁的约束影响系数ηj（详见《抗震规范》附录D）,⽽b j,ηj均与梁柱截⾯的宽度⽐值有关.在⾼层建筑的底部区域,由于框架柱截⾯⾯积较⼤,⽽当采⽤的框架梁截⾯宽度相对较⼩时,b j 和ηj数值均较⼩,节点核⼼区抗剪承载⼒可能存在不⾜,在结构边、⾓部位的梁柱节点核⼼区尤为明显,有时框架柱的边、⾓柱会出现节点抗剪箍筋远⼤于柱端箍筋计算值的情况.结构设计中应采取提⾼b j,ηj的有效措施.2提⾼梁柱节点核⼼区抗剪承载⼒的有效途径提⾼框架梁柱节点核⼼区抗剪承载⼒的途径很多（如提⾼节点区混凝⼟强度等级、加⼤节点区箍筋配置、增强框架梁对梁柱节点区的约束等）,但最有效的还是加⼤框架梁对梁柱节点的约束,可直接加⼤框架梁的截⾯宽度或在框架梁的端部设置⽔平加腋（即在框架梁的宽度⽅向加腋）.（1）当梁柱节点核⼼区的实际抗剪承载⼒与规范要求相差不多,且框架梁截⾯宽度略⼩于1/2框架柱的截⾯宽度时,可结合⼯程实际情况适当加⼤框架梁的截⾯宽度,以满⾜规范对框架梁柱节点核⼼区的抗剪承载⼒验算要求.采⽤此⽅法结构设计及施⼯简单,但框架梁全截⾯加⼤,结构费⽤增加较多,效率较低,结构设计的经济指标较差（见图1(a)）.梁柱中线不能重合时,应考虑偏⼼对梁柱节点的不利影响,梁宽度不满⾜要求时,应采取加腋措施⾄满⾜《混凝⼟⾼规》第 6.1.3条的要求.（2）当梁柱节点核⼼区的实际抗剪承载⼒与规范要求相差较多,且框架梁截⾯宽度远⼩于1/2框架柱的截⾯宽度时,可结合⼯程实际情况,在框架梁端部设置⽔平加腋,以加⼤框架梁对梁柱节点的约束宽度,满⾜规范对框架梁柱节点核⼼区的抗剪承载⼒验算要求.采⽤此⽅法结构设计及施⼯复杂,但只是框架梁端部部分截⾯加⼤,结构费⽤增加较少,效率较⾼,结构设计的经济指标较好（见图1(b)）.（3）当柱混凝⼟强度等级⽐梁的⾼较多,且梁柱节点核⼼区混凝⼟强度等级与梁板⼀致时,结构设计中也可根据⼯程具体情况,采取综合措施,整体加⼤梁柱节点区域,既能提⾼框架梁柱节点核⼼区抗剪承载⼒,⼜可满⾜节点区采⽤低强度等级混凝⼟的验算问题（见图1(c)）.（4）提⾼梁柱节点核⼼区抗剪承载⼒的上述⽅法,适合于抗震等级为⼀、⼆、三级的各类框架的梁柱节点,即框架结构、框架-剪⼒墙结构、框架-核⼼筒结构等的梁柱节点.3梁、柱混凝⼟强度等级不同时的节点处理3.1当梁、柱混凝⼟强度等级差不超过两级（混凝⼟规范表4.1.4中的两个强度等级差）时,梁、柱节点可按梁的混凝⼟强度等级施⼯.3.2当梁、柱混凝⼟强度等级差超过两级时,可优先考虑梁、柱混凝⼟分开浇筑的可能性（图2）.采⽤此⽅法,梁、柱节点区混凝⼟符合设计要求,实现设计意图所花费的结构费⽤最⼩.但应注意,采⽤图2所⽰的施⼯⽅法时,对施⼯条件及组织管理能⼒的要求较⾼.在⼤、中城市普遍采⽤商品混凝⼟（许多⼤、中城市已限制⾃拌混凝⼟的使⽤）,梁、柱节点核⼼区少量的⾼强度等级混凝⼟与⼤量的较低强度等级的梁、板混凝⼟同时浇筑,混凝⼟运输（对不同等级混凝⼟需分批运输）、施⼯组织（对梁、柱节点,梁、板混凝⼟同时浇筑）、施⼯质量控制（不同等级混凝⼟的浇筑时间控制,避免不同强度等级混凝⼟之间形成施⼯缝,确保不同等级混凝⼟振捣密实）等⽅⾯难度较⼤（⼀般情况下,施⼯单位阻⼒很⼤）.因此,⽅案确定之前,应与施⼯单位密切配合,对⼯程施⼯的具体情况应有⼤致了解.采⽤图2⽅法时,节点区混凝⼟与梁、板混凝⼟应同时浇筑（指混凝⼟的浇筑间歇不应超过混凝⼟的终凝时间）,并应适当扩⼤节点区混凝⼟的范围.否则,由于商品混凝⼟的坍落度很⼤,只浇筑节点区⾼强度混凝⼟⽽不同时浇筑梁、板混凝⼟时,⽀模困难.⽽采⽤钢丝⽹隔离措施,既不能确保节点区混凝⼟浇捣密实,还容易造成钢丝⽹内混凝⼟中⽔泥浆的流失,梁端混凝⼟的质量难以保证.当采⽤商品混凝⼟且施⼯确有困难时,不宜采⽤图2的节点处理⽅法.3.3当梁、柱混凝⼟强度等级差超过两级且⽆法采⽤图2的节点混凝⼟处理⽅法时,可采⽤图3的做法,加⼤节点核⼼区混凝⼟的⾯积（节点核⼼区的⾼度取该节点周围各梁的最⾼点⾄最低点之间的距离）,配置附加纵筋及附加箍筋,形成节点区约束混凝⼟.结构设计中可按式（1）确定梁、柱节点区约束混凝⼟的强度等级,并适当留有余地.式中：f c’为节点区混凝⼟轴⼼抗压强度设计值；A 为节点区约束混凝⼟截⾯⾯积（平⾯⾯积）,按图3计算；A c为节点区上部混凝⼟柱的截⾯⾯积；f cc为节点上部柱混凝⼟轴⼼抗压强度设计值.（1）当采⽤图3(a)所⽰做法时,节点区约束混凝⼟的⾯积不⼩于柱截⾯⾯积的2倍,相应地,节点区混凝⼟的强度等级可降低4级.（2）柱混凝⼟强度等级⼀般不宜⾼于C60；节点区混凝⼟的强度等级应不低于现浇梁、板的混凝⼟强度等级,其与柱混凝⼟的强度等级差不应⼤于4级（如：柱采⽤C60混凝⼟时,节点区混凝⼟不应低于C40；柱采⽤C50混凝⼟时,节点区混凝⼟不应低于C30）.（3）节点区混凝⼟强度等级与上柱相⽐降低较多（依据节点受约束情况及柱轴压⽐⼤⼩等因素确定）时,还应进⾏节点区混凝⼟局部承压验算[4].（4）国内外相关资料对梁、柱节点混凝⼟提出各种计算公式[3],但可操作性不强.实际⼯程中以采取构造措施为宜.4结论（1）提⾼梁柱节点核⼼区抗剪承载⼒的⽅法很多,应⾸先考虑采⽤符合⼯程实际情况且便于施⼯的有效⽅法,⼀般以采取构造措施为宜.（2）实际⼯程中,结合对梁、柱混凝⼟强度等级不同时的节点区处理要求采取适当加⼤节点区约束混凝⼟的办法,可同时提⾼梁柱节点核⼼区抗剪承载⼒及提⾼节点区混凝⼟轴⼼抗压承载⼒.（3）影响梁柱节点承载⼒的因素很多,采⽤适当加⼤节点区约束混凝⼟的⽅法时应适当留有余地.。

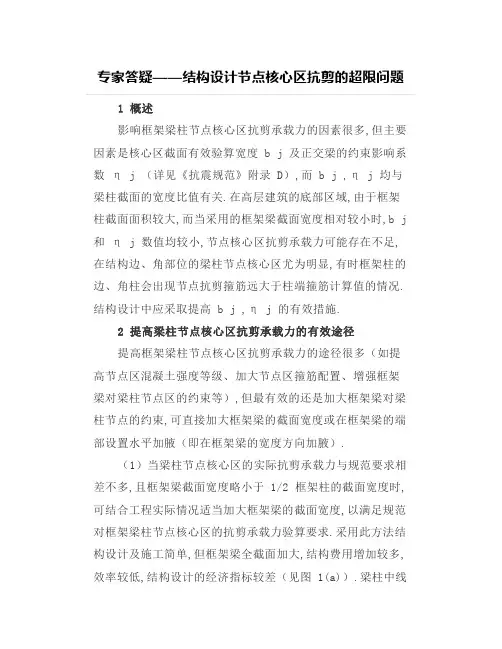

专家答疑——结构设计节点核心区抗剪的超限问题1概述影响框架梁柱节点核心区抗剪承载力的因素很多,但主要因素是核心区截面有效验算宽度b j及正交梁的约束影响系数ηj（详见《抗震规范》附录D）,而b j,ηj均与梁柱截面的宽度比值有关.在高层建筑的底部区域,由于框架柱截面面积较大,而当采用的框架梁截面宽度相对较小时,b j 和ηj数值均较小,节点核心区抗剪承载力可能存在不足,在结构边、角部位的梁柱节点核心区尤为明显,有时框架柱的边、角柱会出现节点抗剪箍筋远大于柱端箍筋计算值的情况.结构设计中应采取提高b j,ηj的有效措施.2提高梁柱节点核心区抗剪承载力的有效途径提高框架梁柱节点核心区抗剪承载力的途径很多（如提高节点区混凝土强度等级、加大节点区箍筋配置、增强框架梁对梁柱节点区的约束等）,但最有效的还是加大框架梁对梁柱节点的约束,可直接加大框架梁的截面宽度或在框架梁的端部设置水平加腋（即在框架梁的宽度方向加腋）.（1）当梁柱节点核心区的实际抗剪承载力与规范要求相差不多,且框架梁截面宽度略小于1/2框架柱的截面宽度时,可结合工程实际情况适当加大框架梁的截面宽度,以满足规范对框架梁柱节点核心区的抗剪承载力验算要求.采用此方法结构设计及施工简单,但框架梁全截面加大,结构费用增加较多,效率较低,结构设计的经济指标较差（见图1(a)）.梁柱中线不能重合时,应考虑偏心对梁柱节点的不利影响,梁宽度不满足要求时,应采取加腋措施至满足《混凝土高规》第 6.1.3条的要求.（2）当梁柱节点核心区的实际抗剪承载力与规范要求相差较多,且框架梁截面宽度远小于1/2框架柱的截面宽度时,可结合工程实际情况,在框架梁端部设置水平加腋,以加大框架梁对梁柱节点的约束宽度,满足规范对框架梁柱节点核心区的抗剪承载力验算要求.采用此方法结构设计及施工复杂,但只是框架梁端部部分截面加大,结构费用增加较少,效率较高,结构设计的经济指标较好（见图1(b)）.（3）当柱混凝土强度等级比梁的高较多,且梁柱节点核心区混凝土强度等级与梁板一致时,结构设计中也可根据工程具体情况,采取综合措施,整体加大梁柱节点区域,既能提高框架梁柱节点核心区抗剪承载力,又可满足节点区采用低强度等级混凝土的验算问题（见图1(c)）.（4）提高梁柱节点核心区抗剪承载力的上述方法,适合于抗震等级为一、二、三级的各类框架的梁柱节点,即框架结构、框架-剪力墙结构、框架-核心筒结构等的梁柱节点.3梁、柱混凝土强度等级不同时的节点处理3.1当梁、柱混凝土强度等级差不超过两级（混凝土规范表4.1.4中的两个强度等级差）时,梁、柱节点可按梁的混凝土强度等级施工.3.2当梁、柱混凝土强度等级差超过两级时,可优先考虑梁、柱混凝土分开浇筑的可能性（图2）.采用此方法,梁、柱节点区混凝土符合设计要求,实现设计意图所花费的结构费用最小.但应注意,采用图2所示的施工方法时,对施工条件及组织管理能力的要求较高.在大、中城市普遍采用商品混凝土（许多大、中城市已限制自拌混凝土的使用）,梁、柱节点核心区少量的高强度等级混凝土与大量的较低强度等级的梁、板混凝土同时浇筑,混凝土运输（对不同等级混凝土需分批运输）、施工组织（对梁、柱节点,梁、板混凝土同时浇筑）、施工质量控制（不同等级混凝土的浇筑时间控制,避免不同强度等级混凝土之间形成施工缝,确保不同等级混凝土振捣密实）等方面难度较大（一般情况下,施工单位阻力很大）.因此,方案确定之前,应与施工单位密切配合,对工程施工的具体情况应有大致了解.采用图2方法时,节点区混凝土与梁、板混凝土应同时浇筑（指混凝土的浇筑间歇不应超过混凝土的终凝时间）,并应适当扩大节点区混凝土的范围.否则,由于商品混凝土的坍落度很大,只浇筑节点区高强度混凝土而不同时浇筑梁、板混凝土时,支模困难.而采用钢丝网隔离措施,既不能确保节点区混凝土浇捣密实,还容易造成钢丝网内混凝土中水泥浆的流失,梁端混凝土的质量难以保证.当采用商品混凝土且施工确有困难时,不宜采用图2的节点处理方法.3.3当梁、柱混凝土强度等级差超过两级且无法采用图2的节点混凝土处理方法时,可采用图3的做法,加大节点核心区混凝土的面积（节点核心区的高度取该节点周围各梁的最高点至最低点之间的距离）,配置附加纵筋及附加箍筋,形成节点区约束混凝土.结构设计中可按式（1）确定梁、柱节点区约束混凝土的强度等级,并适当留有余地.式中：f c’为节点区混凝土轴心抗压强度设计值；A 为节点区约束混凝土截面面积（平面面积）,按图3计算；A c为节点区上部混凝土柱的截面面积；f cc为节点上部柱混凝土轴心抗压强度设计值.（1）当采用图3(a)所示做法时,节点区约束混凝土的面积不小于柱截面面积的2倍,相应地,节点区混凝土的强度等级可降低4级.（2）柱混凝土强度等级一般不宜高于C60；节点区混凝土的强度等级应不低于现浇梁、板的混凝土强度等级,其与柱混凝土的强度等级差不应大于4级（如：柱采用C60混凝土时,节点区混凝土不应低于C40；柱采用C50混凝土时,节点区混凝土不应低于C30）.（3）节点区混凝土强度等级与上柱相比降低较多（依据节点受约束情况及柱轴压比大小等因素确定）时,还应进行节点区混凝土局部承压验算[4].（4）国内外相关资料对梁、柱节点混凝土提出各种计算公式[3],但可操作性不强.实际工程中以采取构造措施为宜.4结论（1）提高梁柱节点核心区抗剪承载力的方法很多,应首先考虑采用符合工程实际情况且便于施工的有效方法,一般以采取构造措施为宜.（2）实际工程中,结合对梁、柱混凝土强度等级不同时的节点区处理要求采取适当加大节点区约束混凝土的办法,可同时提高梁柱节点核心区抗剪承载力及提高节点区混凝土轴心抗压承载力.（3）影响梁柱节点承载力的因素很多,采用适当加大节点区约束混凝土的方法时应适当留有余地.。

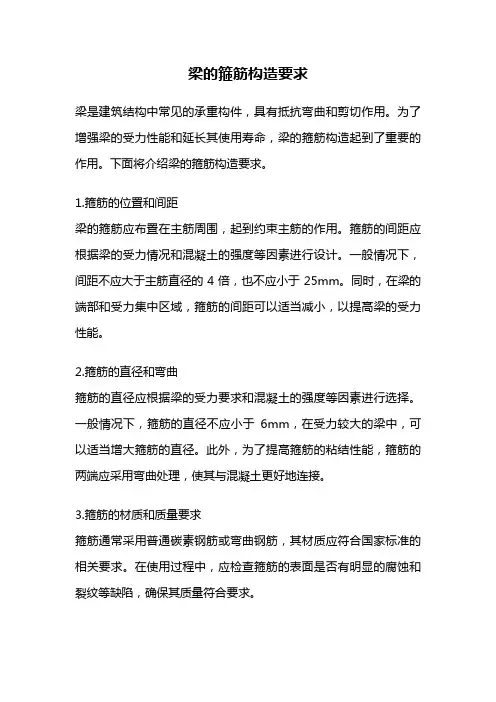

梁的箍筋构造要求梁是建筑结构中常见的承重构件，具有抵抗弯曲和剪切作用。

为了增强梁的受力性能和延长其使用寿命，梁的箍筋构造起到了重要的作用。

下面将介绍梁的箍筋构造要求。

1.箍筋的位置和间距梁的箍筋应布置在主筋周围，起到约束主筋的作用。

箍筋的间距应根据梁的受力情况和混凝土的强度等因素进行设计。

一般情况下，间距不应大于主筋直径的4倍，也不应小于25mm。

同时，在梁的端部和受力集中区域，箍筋的间距可以适当减小，以提高梁的受力性能。

2.箍筋的直径和弯曲箍筋的直径应根据梁的受力要求和混凝土的强度等因素进行选择。

一般情况下，箍筋的直径不应小于6mm，在受力较大的梁中，可以适当增大箍筋的直径。

此外，为了提高箍筋的粘结性能，箍筋的两端应采用弯曲处理，使其与混凝土更好地连接。

3.箍筋的材质和质量要求箍筋通常采用普通碳素钢筋或弯曲钢筋，其材质应符合国家标准的相关要求。

在使用过程中，应检查箍筋的表面是否有明显的腐蚀和裂纹等缺陷，确保其质量符合要求。

4.箍筋的加固和连接在一些特殊情况下，梁的箍筋需要进行加固和连接，以提高梁的受力性能。

加固箍筋的方法可以采用焊接、搭接或机械连接等方式，具体方法应根据梁的受力要求和实际情况进行选择。

5.箍筋的布置和数量箍筋的布置应根据梁的受力情况和设计要求进行合理的确定。

一般情况下，箍筋的布置应满足以下要求：在受力区域应密集布置，以提高梁的抗弯和抗剪能力；在梁的端部和支点处应增加箍筋的数量，以增强梁的局部受力性能。

6.箍筋的固定和连接箍筋应正确固定在主筋上，并与主筋之间保持一定的间距。

固定箍筋的方法可以采用绑扎、焊接或钢筋连接器等方式，确保箍筋与主筋之间的连接牢固可靠。

梁的箍筋构造要求是为了提高梁的受力性能和延长其使用寿命。

通过合理布置箍筋的位置和间距，选择适当的直径和材质，加固和连接箍筋，以及正确固定和连接箍筋，可以使梁具有更好的抗弯和抗剪能力，确保其在使用过程中的安全可靠性。

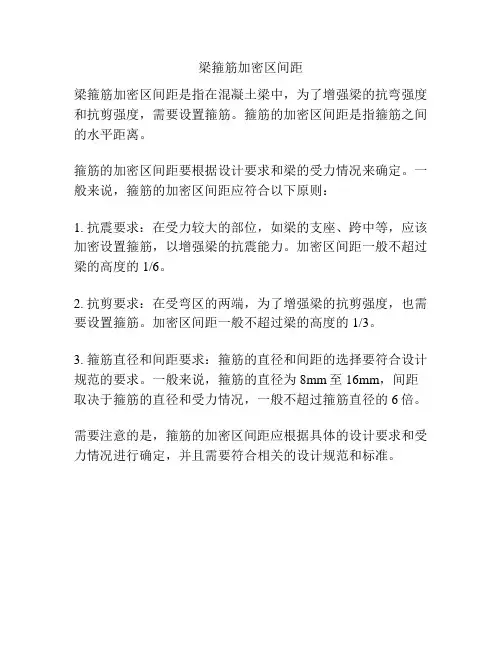

梁箍筋加密区间距
梁箍筋加密区间距是指在混凝土梁中，为了增强梁的抗弯强度和抗剪强度，需要设置箍筋。

箍筋的加密区间距是指箍筋之间的水平距离。

箍筋的加密区间距要根据设计要求和梁的受力情况来确定。

一般来说，箍筋的加密区间距应符合以下原则：
1. 抗震要求：在受力较大的部位，如梁的支座、跨中等，应该加密设置箍筋，以增强梁的抗震能力。

加密区间距一般不超过梁的高度的1/6。

2. 抗剪要求：在受弯区的两端，为了增强梁的抗剪强度，也需要设置箍筋。

加密区间距一般不超过梁的高度的1/3。

3. 箍筋直径和间距要求：箍筋的直径和间距的选择要符合设计规范的要求。

一般来说，箍筋的直径为8mm至16mm，间距取决于箍筋的直径和受力情况，一般不超过箍筋直径的6倍。

需要注意的是，箍筋的加密区间距应根据具体的设计要求和受力情况进行确定，并且需要符合相关的设计规范和标准。

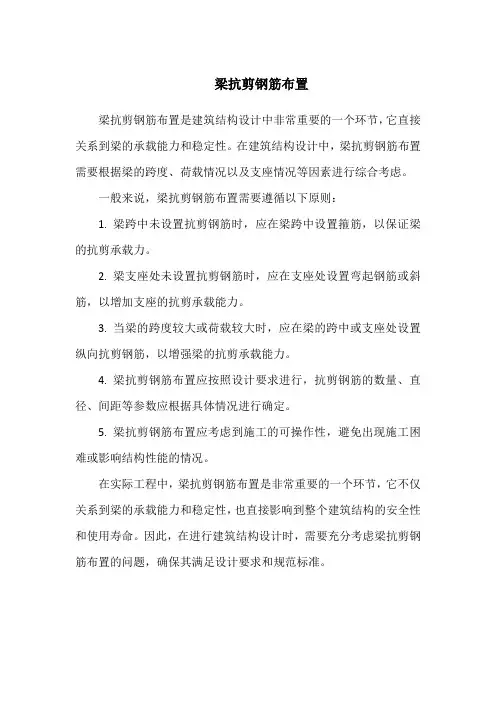

梁抗剪钢筋布置
梁抗剪钢筋布置是建筑结构设计中非常重要的一个环节，它直接关系到梁的承载能力和稳定性。

在建筑结构设计中，梁抗剪钢筋布置需要根据梁的跨度、荷载情况以及支座情况等因素进行综合考虑。

一般来说，梁抗剪钢筋布置需要遵循以下原则：
1. 梁跨中未设置抗剪钢筋时，应在梁跨中设置箍筋，以保证梁的抗剪承载力。

2. 梁支座处未设置抗剪钢筋时，应在支座处设置弯起钢筋或斜筋，以增加支座的抗剪承载能力。

3. 当梁的跨度较大或荷载较大时，应在梁的跨中或支座处设置纵向抗剪钢筋，以增强梁的抗剪承载能力。

4. 梁抗剪钢筋布置应按照设计要求进行，抗剪钢筋的数量、直径、间距等参数应根据具体情况进行确定。

5. 梁抗剪钢筋布置应考虑到施工的可操作性，避免出现施工困难或影响结构性能的情况。

在实际工程中，梁抗剪钢筋布置是非常重要的一个环节，它不仅关系到梁的承载能力和稳定性，也直接影响到整个建筑结构的安全性和使用寿命。

因此，在进行建筑结构设计时，需要充分考虑梁抗剪钢筋布置的问题，确保其满足设计要求和规范标准。

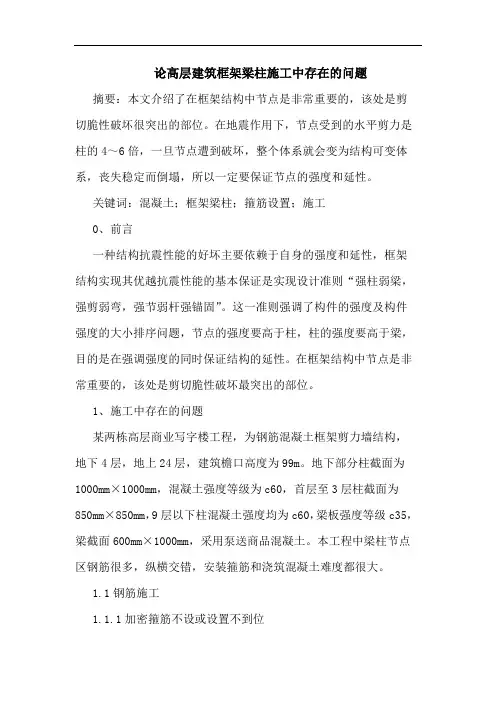

论高层建筑框架梁柱施工中存在的问题摘要：本文介绍了在框架结构中节点是非常重要的，该处是剪切脆性破坏很突出的部位。

在地震作用下，节点受到的水平剪力是柱的4～6倍，一旦节点遭到破坏，整个体系就会变为结构可变体系，丧失稳定而倒塌，所以一定要保证节点的强度和延性。

关键词：混凝土；框架梁柱；箍筋设置；施工0、前言一种结构抗震性能的好坏主要依赖于自身的强度和延性，框架结构实现其优越抗震性能的基本保证是实现设计准则“强柱弱梁，强剪弱弯，强节弱杆强锚固”。

这一准则强调了构件的强度及构件强度的大小排序问题，节点的强度要高于柱，柱的强度要高于梁，目的是在强调强度的同时保证结构的延性。

在框架结构中节点是非常重要的，该处是剪切脆性破坏最突出的部位。

1、施工中存在的问题某两栋高层商业写字楼工程，为钢筋混凝土框架剪力墙结构，地下4层，地上24层，建筑檐口高度为99m。

地下部分柱截面为1000mm×1000mm，混凝土强度等级为c60，首层至3层柱截面为850mm×850mm，9层以下柱混凝土强度均为c60，梁板强度等级c35，梁截面600mm×1000mm，采用泵送商品混凝土。

本工程中梁柱节点区钢筋很多，纵横交错，安装箍筋和浇筑混凝土难度都很大。

1.1钢筋施工1.1.1加密箍筋不设或设置不到位保证框架节点抗剪强度的主要因素是节点混凝土强度和加密箍筋的作用。

在混凝土强度和梁纵筋得到保证之后，节点抗剪强度就取决于节点箍筋的配置情况，所以梁柱节点处的箍筋设置很重要，箍筋约束下的核心混凝土的轴心抗压强度比素混凝土提高15％～45％。

按照常规施工程序，梁柱节点要与本层的梁板一起浇筑，节点箍筋与本层梁板钢筋一同安装。

因为该处纵横梁和柱的纵筋交汇，另外加密箍筋又常常是井字复合筋，所以钢筋非常难定位和绑扎，现实中操作人员只是保证梁筋的位置，加密箍筋往往被丢掉或间距不能保证，也有的箍筋绑扎松扣、缺扣、贴不到主筋、弯钩角度不够等。

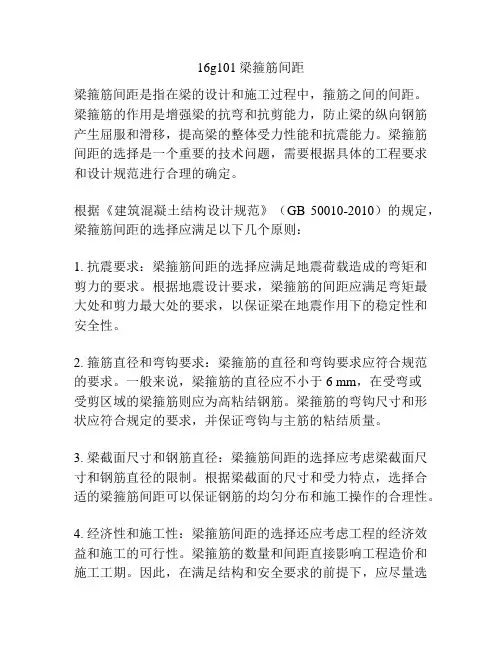

16g101梁箍筋间距
梁箍筋间距是指在梁的设计和施工过程中，箍筋之间的间距。

梁箍筋的作用是增强梁的抗弯和抗剪能力，防止梁的纵向钢筋产生屈服和滑移，提高梁的整体受力性能和抗震能力。

梁箍筋间距的选择是一个重要的技术问题，需要根据具体的工程要求和设计规范进行合理的确定。

根据《建筑混凝土结构设计规范》（GB 50010-2010）的规定，梁箍筋间距的选择应满足以下几个原则：
1. 抗震要求：梁箍筋间距的选择应满足地震荷载造成的弯矩和剪力的要求。

根据地震设计要求，梁箍筋的间距应满足弯矩最大处和剪力最大处的要求，以保证梁在地震作用下的稳定性和安全性。

2. 箍筋直径和弯钩要求：梁箍筋的直径和弯钩要求应符合规范的要求。

一般来说，梁箍筋的直径应不小于6 mm，在受弯或
受剪区域的梁箍筋则应为高粘结钢筋。

梁箍筋的弯钩尺寸和形状应符合规定的要求，并保证弯钩与主筋的粘结质量。

3. 梁截面尺寸和钢筋直径：梁箍筋间距的选择应考虑梁截面尺寸和钢筋直径的限制。

根据梁截面的尺寸和受力特点，选择合适的梁箍筋间距可以保证钢筋的均匀分布和施工操作的合理性。

4. 经济性和施工性：梁箍筋间距的选择还应考虑工程的经济效益和施工的可行性。

梁箍筋的数量和间距直接影响工程造价和施工工期。

因此，在满足结构和安全要求的前提下，应尽量选
择合理的间距，以减少钢筋用量和施工工作量。

总之，梁箍筋间距的选择应遵循地震设计要求、规范要求、梁截面尺寸和钢筋直径的限制，同时考虑工程经济性和施工可行性。

合理选择梁箍筋间距可以提高梁的承载能力和抗震能力，确保工程的安全和稳定性。

结构设计之梁配筋问题解析1、梁纵筋有哪些规定和要求？解释：（1）每排纵筋的摆放的最大根数应满足《砼规》9.2.1条要求；梁纵筋直径不宜小于12mm，选用的梁直径应与梁截面相适应，考虑抗震结构的延性及结构构件的抗裂要求，不宜选用直径很大的钢筋，梁底筋最少根数，当梁宽b≤200时为2，b=250~300时为3，b≥350时为4，当b≥400时应考虑满足箍筋肢距而取相应的最少根数。

（2）梁纵向受拉钢筋的最小配筋率应满足《砼规》11.3.6条的要求；梁端纵向受拉钢筋的配筋率不宜大于2.5%，梁的纵向钢筋的配置，需满足《抗规》6.3.4条第1和第2点要求；（3）梁端截面底面和顶面纵向钢筋配筋量的比值，应满足《抗规》6.3.3条第2点要求；此条容易因悬挑端上部纵筋伸过支座内侧后，造成内侧梁端截面底面和顶面纵向钢筋配筋量的比值不满足及内侧支座受拉钢筋配筋率大于2%时，不同的抗震等级对应的箍筋最小直径没有增大2mm；（4）钢筋的直径级差。

同一截面内的梁底或面筋(指受力筋)，其直径不宜相差两级，如Ф20可与Ф18, Ф16并用，但Ф22不宜与Ф16并用。

（5）通长筋与架立筋的使用原则：《抗规》6.3.4条①一、二级框架梁：双肢箍时：拉通两根面筋四肢箍时：A：拉通二根面筋+架立筋（2Ф12）B：拉通四根面筋：（二根面筋<1/4座面筋时）②三、四级框架梁：双肢箍时为2Ф12（与主筋搭接）四肢箍时为4Ф12（与主筋搭接）③普通次梁的架立筋根据跨度可为（2Ф10）或（2Ф12）。

《砼规》9.2.6条（6）架立筋的使用根据甲方对经济性有要求时使用，没有要求的情况下，可以根据箍筋的肢数拉通相应的支座钢筋数量，避免使用小直径通长钢筋与支座钢筋绑扎搭接。

（7）梁纵筋尽量控制支座负筋及跨中底筋的钢筋排数不超过2排。

一是考虑支座处钢筋太密，混凝土的浇捣不好施工，不易保证质量，二是从经济性的角度。

2、梁箍筋有哪些规定和要求？解释：（1）梁箍筋加密区配置需满足《抗规》6.3.3条要求，容易违反的地方是一级抗震时箍筋最小直径没有从10开始；加密区箍筋最大间距忽视与梁高的关系，如受建筑条件限制，框架梁梁高为350mm 时，箍筋最大间距应满足350/4，取85mm。

梁箍筋不满足5d要求
梁箍筋不满足5d要求是一个在建筑工程中常见的问题。

这里的“5d”要求通常指的是箍筋的直径与梁高的关系，即箍筋的直径应不小于梁高的1/5。

这个要求是为了确保梁的承载能力和稳定性。

当梁箍筋不满足5d要求时，可能会导致以下问题：
1.梁的承载能力下降：箍筋的主要作用是增加梁的抗剪承载能力，如果不满足5d要求，梁的抗剪能
力可能会降低，从而影响整个结构的安全性。

2.梁的稳定性降低：箍筋的存在可以增加梁的整体稳定性，防止梁在受力过程中出现扭曲或变形。

如果箍筋不满足5d要求，梁的稳定性可能会受到影响，导致结构的安全性降低。

为了解决这个问题，可以采取以下措施：
1.增加箍筋数量：在梁的高度方向上增加更多的箍筋，以满足5d要求。

这样可以提高梁的承载能力
和稳定性。

2.使用更大直径的箍筋：如果条件允许，可以使用更大直径的箍筋来替代原有的箍筋，以满足5d
要求。

这样可以提高梁的抗剪能力和稳定性。

3.加强梁的其他部分：如果增加箍筋数量或使用更大直径的箍筋不可行，可以考虑加强梁的其他部
分，如增加梁的截面尺寸或采用其他加强措施，以提高梁的承载能力和稳定性。

总之，当梁箍筋不满足5d要求时，应及时采取措施进行补救，以确保结构的安全性和稳定性。

同时，在设计和施工过程中，应严格按照相关标准和规范进行，避免出现类似问题。

四级抗震剪力墙配筋在建筑结构设计中，剪力墙作为一种重要的抗侧力构件，其配筋设计对于保证结构在地震作用下的安全性和稳定性至关重要。

四级抗震等级虽然相对较低，但仍需要进行合理的配筋设计，以满足结构的抗震要求。

本文将详细探讨四级抗震剪力墙的配筋问题。

一、四级抗震剪力墙的特点四级抗震等级通常适用于抗震要求相对较低的建筑结构。

在这种情况下，剪力墙所承受的地震作用相对较小，但仍需要具备一定的抗震能力。

四级抗震剪力墙在设计时，需要考虑地震作用下的内力和变形。

其墙体厚度、混凝土强度等级等参数的选择相对较为灵活，但仍需满足规范的最低要求。

二、配筋的基本原则1、强剪弱弯在剪力墙配筋设计中，要确保墙体在受剪时具有足够的强度，避免发生剪切破坏。

通过合理配置箍筋和分布钢筋，提高墙体的抗剪能力。

2、强柱弱梁虽然剪力墙与框架结构中的柱和梁有所不同，但在概念上仍遵循这一原则。

即要保证剪力墙在地震作用下先于与之相连的梁发生破坏，以消耗地震能量，保护整体结构。

3、多道防线通过合理配置水平和竖向钢筋，使剪力墙在不同部位形成多道抗震防线，提高结构的整体抗震性能。

三、水平分布钢筋水平分布钢筋主要承受水平地震作用产生的剪力，并约束混凝土的变形。

对于四级抗震剪力墙，水平分布钢筋的间距不宜过大，一般应满足规范的要求。

其配筋量应根据计算确定，但不应小于规范规定的最小配筋率。

在墙体端部、洞口两侧等部位，应适当加强水平分布钢筋的配置。

四、竖向分布钢筋竖向分布钢筋主要承受竖向荷载产生的压力，并与水平分布钢筋共同工作，提高墙体的抗弯和抗剪能力。

竖向分布钢筋的间距和配筋量也应根据计算确定，并满足规范的最低要求。

在墙底部位，由于压力较大，应适当增加竖向分布钢筋的配筋量。

五、边缘构件配筋边缘构件包括约束边缘构件和构造边缘构件。

对于四级抗震剪力墙，一般设置构造边缘构件。

构造边缘构件的纵筋和箍筋应按照规范的要求进行配置。

纵筋的直径和间距应符合规定，箍筋的加密区和非加密区长度以及箍筋间距也应满足要求。

高强箍筋混凝土简支梁抗剪承载力试验研究随着科学技术的进步，新型材料的开发和应用已成为当前最重要的研究课题之一，而混凝土在建筑工程中已经成为主要的结构材料。

为了满足结构安全性、经济性和强度诉求，近年来许多研究工作开始集中于混凝土的强度和韧性的提高，最先用来提升混凝土强度和韧性的是箍筋，它可以很好地改善和有效地抵抗混凝土结构的抗剪性能，因此得到了广泛的应用。

简支梁作为桥梁的构建单元之一，考虑到结构的经济性，其设计中通常采用较少的支座，往往在梁的内部会出现抗剪失效，而高强箍筋混凝土梁在抗剪性能上能够发挥出良好的效果，因此一直受到广泛的重视。

本研究以高强箍筋混凝土简支梁抗剪承载力的提高为研究的目的，主要包括设计准备、试验实验、数据分析和结论对比等方面。

第一部分主要是设计准备，以确定实验模型、研究材料及材料性能等。

首先，通过分析结构特点确定梁的实验模型，在此基础上，确定使用箍筋混凝土和未使用箍筋混凝土进行室内试验，最后，具体研究材料及材料性能，选择当前市场上实用的高强箍筋混凝土。

第二部分是试验实验，根据设计准备的要求，准备实验设备，并根据实验模型准备实验样品，在室内搭建试验架，编制实验步骤，按照步骤进行试验，测量梁杆的抗剪强度及其他性能指标。

第三部分是数据分析，对实验测得的数据进行分析和比较，具体包括以不同箍筋量作为横截面，不同配筋实验模型下高强箍筋混凝土简支梁的抗剪承载力比较，以及箍筋混凝土梁抗剪性能变化规律等。

第四部分是结论比较，通过实验研究可以获得简支梁高强箍筋混凝土抗剪承载力的变化规律，并且可以与传统简支梁的抗剪承载力进行比较。

以上是本研究的内容，实验结果表明，随着箍筋量的增加，高强箍筋混凝土简支梁的抗剪承载力也随之增加。

经过实验，发现箍筋混凝土梁的抗剪性能比传统混凝土梁更好，且安全系数较大，故应用于简支梁结构设计中，可以获得较高的结构稳定性。

本研究的试验结果表明，高强箍筋混凝土简支梁的抗剪承载力明显高于普通混凝土简支梁的抗剪承载力；而且随着箍筋增加量的增加，高强箍筋混凝土简支梁的抗剪承载力也随之增加。

[MISSING IMAGE: 箍筋抗拉能力跟梁的抗剪能力有什么关系？_1, 箍筋抗拉能力跟梁的抗剪能力有什么关系？_1 ]一根简支梁，比如说跨度是截面高度的8倍。

一个集中力作用在简支梁的中间，比如大小是100，那么根据我们在结构力学里学到的知识，很简单，两端的支座反力大小相同，分别为50。

两个向上的50加起来，跟中间这个向下的100平衡。

同样，根据结构力学的知识，我们也能知道，这根简支梁各个截面的剪力大小均为50。

只不过因为符号的定义，中点两侧的剪力一边是正50 一边是负50而已，中点处剪力的突变对应外加的集中力。

只讨论剪力，不讨论弯矩的话，以上就是结构力学能告诉我们的所有内容。

如果我们想知道梁的「抗剪机理」，或者说，这中间的100是怎么传递成两端的两个50的，整个梁的内部到底发生了什么，那么我们就要用到混凝土结构设计的知识了。

其实道理很简单，甚至都不需要很高深的材料力学知识，简单的结构力学知识就足够了。

为了方便起见，以下示意图中压力以蓝色表示，拉力以红色表示。

我们先从外加的竖向集中力开始，一个大小为100竖直向下的集中力作用于梁上表面的中点处，那么根据力的平衡，在这一点，一定还有合力大小为100竖直向上的一个或者一组力。

否则，这一点的力的平衡就不能满足。

[MISSING IMAGE: 箍筋抗拉能力跟梁的抗剪能力有什么关系？_2, 箍筋抗拉能力跟梁的抗剪能力有什么关系？_2 ]如果这也是一个竖直向上的集中力，大小为100，混凝土承受的压力，那么可以不可以呢？至少在这一点看来，是可以的。

[MISSING IMAGE: 箍筋抗拉能力跟梁的抗剪能力有什么关系？_3, 箍筋抗拉能力跟梁的抗剪能力有什么关系？_3 ]但是呢，这个压力继续向下传递，到达梁的底面，这里就出现问题了，因为底面外面就是空气，没有任何可以跟这个力平衡的可能。

当然，你可以在这里加一个支座，用向上的支座反力来平衡，这样问题就解决了，但这样梁里面也没有剪力了，这梁也不是简支梁了，所以不在我们讨论之列。

梁箍筋不满足5d要求
梁箍筋不满足5d要求是指在梁的构造中，箍筋的间距不符合5d的要求。

在混凝土梁的设计和施工中，箍筋是一种非常重要的构造元素，其作用是增加梁的扭转刚度和受力性能，从而提高整体的抗震性能和承载能力。

在设计梁的箍筋时，一般都会根据梁的跨度、截面尺寸、受力情况等因素来确定箍筋的直径、间距和强度等参数。

其中，箍筋的间距一般要求不大于5倍箍筋的直径，即5d的要求。

这是因为箍筋的作用是限制混凝土的侧向膨胀，提高梁的受力性能，而如果箍筋的间距过大，就会导致箍筋的抗力不足，无法有效限制混凝土的侧向膨胀，从而影响梁的整体性能。

因此，梁箍筋不满足5d要求是一种常见的施工质量问题，可能会对梁的受力性能和抗震性能造成不利影响。

为了解决这一问题，施工人员可以采取以下几种措施：
1.加强施工管理：在施工过程中，要加强对箍筋的安装质量的监督和检查，确保箍筋的间距符合设计要求。

2.及时调整施工方案：如果发现梁的箍筋不满足5d要求，施工单位应及时调整施工方案，重新设计箍筋的布置方案，确保箍筋的间距符合要求。

3.加强施工人员培训：施工单位应加强对施工人员的培训，提高他们的施工质量和安全意识，确保箍筋的安装符合规范要求。

总的来说，梁箍筋不满足5d要求是一种常见的施工质量问题，施工单位应引起足够的重视，采取有效的措施加以解决，以确保梁的受力性能和抗震性能。

只有做好施工质量管理工作，才能保障工程的安全和质量，为人们的生命和财产安全提供有效的保障。

加密区斜截面抗剪箍筋面积加密区斜截面抗剪箍筋面积是指在混凝土梁中，为了增加梁的抗剪承载能力和延缓剪切破坏的发展，通过在梁的裂缝区域加密设置斜截面的箍筋，以增加混凝土与箍筋之间的黏结力，提高梁的整体强度。

加密区斜截面抗剪箍筋面积的设计与计算是混凝土结构设计中的重要内容之一。

首先，需要确定斜截面的箍筋间距和箍筋直径。

一般情况下，箍筋间距应小于等于混凝土裂缝的宽度，以保证箍筋能够有效地约束混凝土。

箍筋直径的选择应符合规范的要求，一般为6mm至12mm之间。

需要计算加密区斜截面抗剪箍筋的面积。

计算时需要考虑梁的截面尺寸、混凝土的强度、箍筋的材料强度等因素。

根据规范中的计算公式，可以得到加密区斜截面抗剪箍筋的面积。

在实际设计中，为了保证梁的抗剪性能，还需要根据不同的荷载和使用要求，确定加密区斜截面抗剪箍筋的布置方式。

一般情况下，可以采用斜截面等距布置或者分段布置的方式。

斜截面等距布置是指将箍筋等距地布置在梁的斜截面上，以增加斜截面的抗剪承载能力；分段布置是指将箍筋分段布置在梁的斜截面上，以适应梁截面尺寸的变化。

加密区斜截面抗剪箍筋的设计和施工时需要注意以下几点。

首先，应根据梁的截面尺寸和荷载要求，合理确定箍筋的布置方式和数量。

其次，箍筋的加密区域应尽量靠近梁的支点位置，以提高抗剪承载能力。

此外，施工过程中需要保证箍筋的正确位置和间距，以确保加密区斜截面抗剪箍筋的效果。

加密区斜截面抗剪箍筋面积的设计和计算是混凝土结构设计中的重要内容。

合理选择斜截面的箍筋间距和直径，并根据规范中的计算公式计算出加密区斜截面抗剪箍筋的面积。

在实际设计和施工中，要注意布置方式和数量的选择，以及箍筋的正确位置和间距的控制，以确保梁的抗剪性能和整体强度的提高。

梁抗剪箍筋计算一、梁抗剪箍筋计算的重要性哎呀，咱来说说梁抗剪箍筋计算这事儿吧。

这可不像咱们平时算个简单的加减法那么轻松呢。

梁在建筑结构里就像是人的骨架一样重要，而抗剪箍筋呢，就像是骨架里的小卫士，守护着梁的稳定和安全。

如果把梁比作是一座桥，那抗剪箍筋就是那些防止桥被水流冲垮的小部件，少了它们可不行。

在建筑工程里，要是梁抗剪箍筋计算不准确，那整个建筑就可能会面临危险，这就像盖房子却没打好地基一样，后果可是很严重的呢。

二、计算的基本原理1. 首先得知道梁所承受的剪力大小。

这就像是要知道敌人有多强大，我们才能决定派多少小卫士（箍筋）去抵抗。

梁承受的剪力和很多因素有关，比如梁上的荷载，是静荷载还是动荷载呀，就像一个人站在桥上和一群人在桥上蹦跶，对桥产生的压力是不一样的。

还有梁的跨度、截面形状等因素，这些都会影响到剪力的大小。

2. 然后呢，我们要根据一些设计规范来确定箍筋能承受的剪力。

这就像是给小卫士们定了个能力标准，知道每个小卫士能扛多少力。

这个规范可不是随便定的，是经过很多专家研究和实践得出来的，我们得严格按照这个标准来计算。

3. 接着就是根据梁的材料特性来计算了。

不同的材料，它们的强度、韧性等都不一样。

就像钢铁做的梁和木头做的梁，能承受的力肯定不一样，那对箍筋的要求也会不同。

三、实际计算的步骤1. 计算梁上的荷载静荷载方面，要把梁自身的重量算进去，这就像是一个人得先知道自己有多重一样。

梁的重量可以根据它的体积和材料密度来计算，比如混凝土梁，我们知道混凝土的密度，再算出梁的体积，就能得到梁自身的重量了。

动荷载的计算就复杂一些了。

如果梁是在一个有机器运转的厂房里，机器的振动、人员的走动等都会产生动荷载。

我们得根据机器的重量、运转频率，人员的活动规律等因素来估算动荷载的大小。

2. 确定梁的剪力设计值根据荷载计算结果，再结合梁的跨度等结构参数，利用结构力学的知识来算出梁的剪力设计值。

这一步就像是在战场上算出敌人的总兵力一样重要。
