风冷模块机和螺杆机比
较
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
模块式风冷热泵和螺杆式风冷热泵比较
模块和螺杆式风冷热泵机组的工作原理类似，都是依靠机组与室外空气进行热交换制取冷水和热水。
制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染。
不同的是模块式风冷热泵机组压缩机大都采用蜗旋式压缩机，每台机组里可以（1-8个）压缩机，目前行业内常用的风冷模块机主要有单机制冷量65kW 和130kW两种，再大制冷量的涡旋机组由于压缩机数量多，很少有厂家生产。
使用模块机组的系统主要依靠多台模块式风冷热泵机组可以组合在一起使用，可以根据该项目使用负荷选择组合机组数量。
模块组合优点是一台机组坏了，不影响别的机组运行，控制系统能根据每台机组的运行时间自动调节机组起停，靠机组的运行台数或压缩机的运行个数来进行能量调节，冬季制热化霜可电脑控制交替完成，初次投资稍低。
缺点是主机安装占地面积大，运行维护费用高，主机使用寿命短。
目前主要应用于面积小于5000平米的一些中小型场所。
螺杆式风冷热泵机组压缩机大都采用大型螺杆式压缩机，一般每台机组采用1-2台压缩机，单机制冷量可从160kW到1600kW，能量调节主要依靠压缩机的滑阀完成25%-100%（双机头%）无极调节，运行和维护费用低。
虽然初次投资稍大些，但选择两台螺杆风冷热泵机组一备一用，从将来的运行维护费用和使用寿命（设计使用寿命25年）来看要好于模块式风冷热泵机组。
风冷螺杆机组与风冷涡旋机组对比
模块机安装图：
风冷螺杆安装图：。
风冷模块系统与风冷螺杆系统对比一、系统概况简介1、风冷模块系统风冷模块系统是由室外机组，各个室内的末端装置（风机盘管和风管等）和水管道系统、循环水泵等组成，冷冻水通过循环水泵送至不同区域连接不同形式的末端装置，通过末端装置及管道送出冷热风，以调节室内温度，各个风机盘管均也可独立控制。
2、风冷螺杆系统风冷螺杆系统为传统的空调系统，是由风冷螺杆机组、室内末端装置（含风机盘管和空气处理机）、风管道系统、水管道系统、循环水泵组等组成。
冷冻水通过循环泵输送至不通区域的末端，再由送风管道通向各个需要空气调节的房间。
二、共同优点风冷模块系统与风冷螺杆系统有如下共同的优点：1、节省投资：由于制冷和制热转换以及运行原理相同，都是以水为载冷剂向室内输送冷热量，施工以及设备和材料造价都较低；制冷制热都可以使用同一套系统，不需要另外独立的采暖设施，节省初期投资。
2、应用广泛：特别适用别墅、宾馆、医院、写字楼、娱乐场所、餐厅、超市等空调场合。
3、布置灵活：可选择不同型式的室内机来满足不同装饰风格的室内要求；当装修格局改变的情况下，可以根据不同的装修格局变化来配置空调。
三、两种系统对比以上是风冷模块冷热水系统和风冷螺杆系统的相同点，下面就以上两种空调系统的性能、技术经济进行分析及比较。
制冷系统：1、风冷螺杆机组由于采用了螺杆式压缩机，它与风冷模块机组采用的涡旋式压缩机不同，每台机组只有一个压缩机，整个机组外型尺寸和重量都很大，运行时噪音很大。
整个空调系统所有的制冷工作只由一个压缩机承担，一旦发生故障整个系统就会无法运行，如果再备用一台，无疑会增加整个系统的造价，造成不必要的浪费。
而风冷模块机组是由多个尺寸小重量轻的风冷模块机组组成，每个模块中都有2~4个涡旋式压缩机，整个空调系统的制冷量会分担到每个模块中的每个压缩机，如果某个压缩机或模块发生故障不会影响到整个系统，维修或更换压缩机以及模块都不影响空调系统运行，而且费用也很低。
风冷模块系统、风冷螺杆系统与水冷螺杆机组系统对比表风冷模块系统与水冷螺杆机组系统对比表：
1.系统原理
风冷模块系统：通过风冷却器将空气直接与冷却介质进行热交换，实现冷却效果。
水冷螺杆机组系统：通过水冷却器将水与冷却介质进行热交换，实现冷却效果。
2.冷却效果
风冷模块系统：冷却效果受环境温度影响较大，热交换效率相对较低。
水冷螺杆机组系统：冷却效果稳定，可根据需要调节水的温度，热交换效率相对较高。
3.能耗
风冷模块系统：相对较大的能耗，由于需要驱动风机进行热交换。
水冷螺杆机组系统：相对较小的能耗，水泵的能耗相对较低。
4.维护成本
风冷模块系统：基本维护成本相对较低，但清洁风冷却器可能需要更频繁的维护。
水冷螺杆机组系统：维护成本相对较高，包括水泵、冷却塔等设备的维护。
5.环境适应性
风冷模块系统：适用于室外环境温度较低、通风较好的地区。
水冷螺杆机组系统：适用于室内环境或室外环境温度较高、湿度较大的地区。
6.噪音
风冷模块系统：由于风机的运作，系统产生一定噪音。
水冷螺杆机组系统：相对较低的噪音水平。
本文档附件：
1.风冷模块系统技术参数表
2.水冷螺杆机组系统技术参数表
法律名词及注释：
1.冷却介质：指用于降低物体温度的介质，通常为冷水或制冷剂。
2.热交换效率：指在热交换过程中，能量的传递和利用的效率。
3.能耗：指设备或系统运行中所消耗的能量。
4.环境适应性：指设备或系统适应不同环境条件的能力。
5.维护成本：指设备或系统运行、维护所需的费用。
6.噪音：指在运行中产生的声音。
模块式风冷热泵和螺杆式风冷热泵比较模块风冷热泵机组和螺杆式风冷热泵机组的工作原理类似，都是依靠机组与室外空气进行热交换制取冷水和热水。
制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染。
不同的是模块式风冷热泵机组压缩机大都采用蜗旋式压缩机，每台机组里可以有几个（1-8个）压缩机，目前行业内常用的风冷模块机主要有单机制冷量65kW 和130kW两种，再大制冷量的涡旋机组由于压缩机数量多，很少有厂家生产。
使用模块机组的系统主要依靠多台模块式风冷热泵机组可以组合在一起使用，可以根据该项目使用负荷选择组合机组数量。
模块组合优点是一台机组坏了，不影响别的机组运行，控制系统能根据每台机组的运行时间自动调节机组起停，靠机组的运行台数或压缩机的运行个数来进行能量调节，冬季制热化霜可电脑控制交替完成，初次投资稍低。
缺点是主机安装占地面积大，运行维护费用高，主机使用寿命短。
目前主要应用于面积小于5000平米的一些中小型场所。
螺杆式风冷热泵机组压缩机大都采用大型螺杆式压缩机，一般每台机组采用1-2台压缩机，单机制冷量可从160kW到1600kW，能量调节主要依靠压缩机的滑阀完成25%-100%（双机头12.5-100%）无极调节，运行和维护费用低。
虽然初次投资稍大些，但选择两台螺杆风冷热泵机组一备一用，从将来的运行维护费用和使用寿命（设计使用寿命25年）来看要好于模块式风冷热泵机组。
风冷螺杆机组与风冷涡旋机组对比制冷系统简单组合，压缩机等制冷配件数量多，焊点多，故障率高，维护成本高压缩机等制冷配件数量少，焊点少，寿命长，电脑设置维护保养时间，可到期提醒，容易维护保养，维护成本低泵机组使用数量多，机组清洗、维护工作量大人工费高，风冷螺杆机组更简便，维护保养成本低，平均年节省人工费50%以上。
11 运行噪音风冷涡旋机组单台制冷量小，压缩机功率小，采用全封闭压缩机，噪音和振动小，如130kW机组噪音为70dB(A)风冷螺杆机组单台机组冷量大，压缩机功率大，采用半封闭压缩机，运行噪音和振动大于涡旋机组，在75dB(A)左右风冷涡旋机组的运行噪音和振动要小于风冷螺杆机组，这是风冷涡旋机组的优点之一。

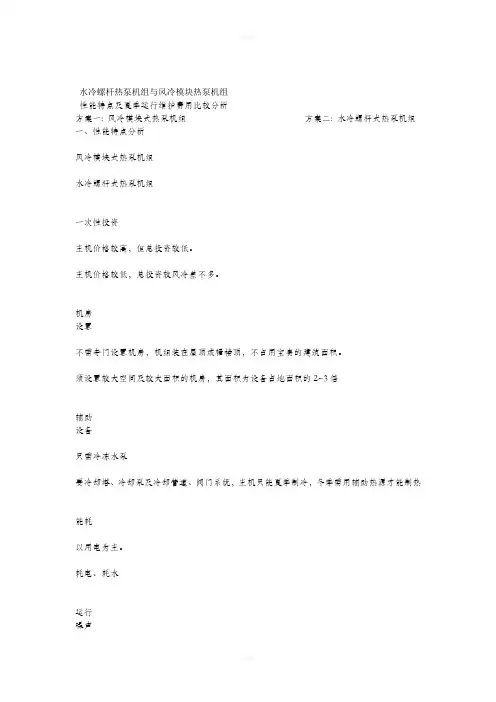

水冷螺杆热泵机组与风冷模块热泵机组性能特点及夏季运行维护费用比较分析方案一: 风冷模块式热泵机组方案二: 水冷螺杆式热泵机组一、性能特点分析风冷模块式热泵机组水冷螺杆式热泵机组一次性投资主机价格较高，但总投资较低。
主机价格较低，总投资较风冷差不多。
机房设置不需专门设置机房，机组装在屋顶或裙楼顶，不占用宝贵的建筑面积。
须设置较大空间及较大面积的机房，其面积为设备占地面积的2~3倍辅助设备只需冷冻水泵要冷却塔、冷却泵及冷却管道、阀门系统，主机只能夏季制冷，冬季需用辅助热源才能制热能耗以用电为主。
耗电、耗水运行噪声因机组安装在室外，将噪声源由室内移至室外，且噪声不大，低于冷却泵、冷却塔的噪声。
室内机房噪声较大，会通过楼板向建筑物内传播，且室外冷却塔的噪声也大。
对环境影响无影响冷却塔噪声大，容易滋生对人体有害的军团菌。
控制方式电脑控制先进，可在1000米范围远程控制，分单元控制，根据负荷自行调节机组运行，节能明显。
可实现远程控制，根据负荷自行分档调节机组运行运行管理不须专人管理，由电工兼管就可以。
需专人操作管理，2~3班人可靠性由于主机系统简单，不易出故障，可靠性强，且具有不停机维修性。
但冬季室外低温时，热泵效率降低，机组出水温度较低。
只要机组某一部分出现故障将需停机检修，影响用户正常使用，主机系统繁琐，冷却塔会结垢堵塞，使热交换降低，影响制冷效果，需定期清洗。
使用寿命一般为15~20年一般为15~20年，但辅机寿命短，7~8年需更换。
注：原理分析详见第三项。
二、经济性比较1．一次性投资分析比较单位：万元设备名称方案一方案二风冷热泵模块机组LAWM300HT/6十六台（制冷量1584KW）108---LWWSH4200（螺杆式热泵机组）1台（制冷量1516KW）---60主机调试费冷冻水泵3台2.42.4冷却塔2台06冷却泵3台03空调系统工程120125冬季采暖空气源40电子水处理器忽略软化水处理器忽略机房占用费忽略合计230.4236.40系统综合能效比分析（含辅助设备功耗）：100%满负荷2.87（含5台热回收机组）3.09（含热回收工况）75%负荷2.862.7750%负荷2.832.3125%负荷及以下2.631.53系统综合能效比2.822.42(备注: 系统综合能效比=满负荷×1%+75%负荷×42%+50%负荷×45%+25%负荷×12%；)2.夏天制冷耗能比较名称运行时间数量能量调节（使用率）单位电功率（kw/h）夏季耗电量（kw h）单位耗油量（kw）耗油量（t）单位耗水量（含t/h）夏季耗水量（t）方案一制冷主机180天×6h160%465301320冷冻水泵180天×6h 2100%30 64800小计366120方案二制冷主机180天×6h 175%325 263250冷冻水泵180天×6h 2100%30 64800冷却水泵180天×6h2100%4597200电子水处理仪180天×6h1100%0.15162冷却塔180天×6h2100%817280510800小计44269221600合计464292注：1.空调系统以夏季运行180天，每天运行6小时计算。

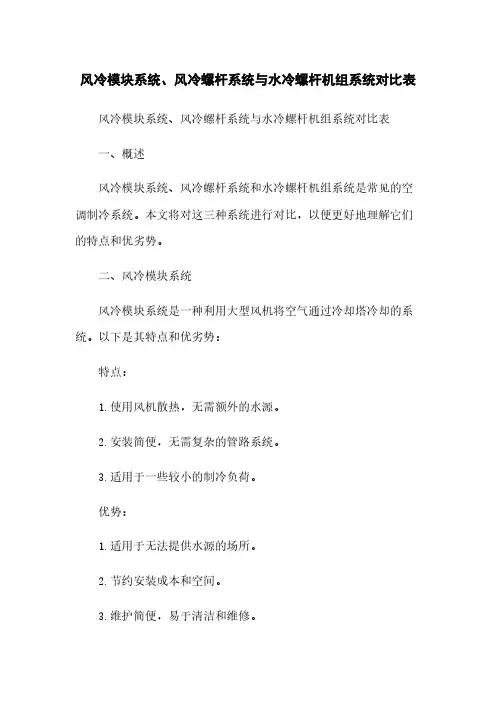

风冷模块系统、风冷螺杆系统与水冷螺杆机组系统对比表风冷模块系统、风冷螺杆系统与水冷螺杆机组系统对比表一、概述风冷模块系统、风冷螺杆系统和水冷螺杆机组系统是常见的空调制冷系统。
本文将对这三种系统进行对比，以便更好地理解它们的特点和优劣势。
二、风冷模块系统风冷模块系统是一种利用大型风机将空气通过冷却塔冷却的系统。
以下是其特点和优劣势：特点：1.使用风机散热，无需额外的水源。
2.安装简便，无需复杂的管路系统。
3.适用于一些较小的制冷负荷。
优势：1.适用于无法提供水源的场所。
2.节约安装成本和空间。
3.维护简便，易于清洁和维修。
劣势：1.散热效果较差，制冷效率较低。
2.对环境温度要求较高。
三、风冷螺杆系统风冷螺杆系统是一种利用螺杆压缩机进行制冷的系统。
以下是其特点和优劣势：特点：1.使用螺杆压缩机，制冷效率高。
2.适用于中小型制冷负荷。
优势：1.维护简便，易于清洁和维修。
2.效果稳定，制冷效果好。
3.对环境温度要求较低。
劣势：1.对电力供应有一定要求。
2.需要额外的风冷散热装置。
3.安装较为复杂，需要管路系统。
四、水冷螺杆机组系统水冷螺杆机组系统是一种利用螺杆压缩机进行制冷，并通过水冷方式散热的系统。
以下是其特点和优劣势：特点：1.使用水冷方式散热，制冷效率高。
2.适用于大型制冷负荷。
优势：1.散热效果好，制冷效率高。
2.对环境温度要求较低。
3.效果稳定，适用于长时间工作。
劣势：1.需要额外的水源和冷却塔等设备。
2.安装较为困难，需要复杂的管路系统。
3.维护较为复杂，需要周期性清洗和维修。
附件：本文档涉及的附件包括风冷模块系统示意图、风冷螺杆系统示意图和水冷螺杆机组系统示意图。
法律名词及注释：1.风冷：利用风扇进行散热的方式。
2.螺杆压缩机：一种利用螺杆来进行气体压缩的设备。
3.散热效率：指系统将热量散出的效率。
4.制冷负荷：表示需要冷却的热量。
5.管路系统：指连接系统各个部分的管道系统。
风冷模块系统与风冷螺杆系统对比一、系统概况简介1、风冷模块系统风冷模块系统是由室外机组，各个室内的末端装置（风机盘管和风管等）和水管道系统、循环水泵等组成，冷冻水通过循环水泵送至不同区域连接不同形式的末端装置，通过末端装置及管道送出冷热风，以调节室内温度，各个风机盘管均也可独立控制。
2、风冷螺杆系统风冷螺杆系统为传统的空调系统，是由风冷螺杆机组、室内末端装置（含风机盘管和空气处理机）、风管道系统、水管道系统、循环水泵组等组成。
冷冻水通过循环泵输送至不通区域的末端，再由送风管道通向各个需要空气调节的房间。
二、共同优点风冷模块系统与风冷螺杆系统有如下共同的优点：1、节省投资：由于制冷和制热转换以及运行原理相同，都是以水为载冷剂向室内输送冷热量，施工以及设备和材料造价都较低；制冷制热都可以使用同一套系统，不需要另外独立的采暖设施，节省初期投资。
2、应用广泛：特别适用别墅、宾馆、医院、写字楼、娱乐场所、餐厅、超市等空调场合。
3、布置灵活：可选择不同型式的室内机来满足不同装饰风格的室内要求；当装修格局改变的情况下，可以根据不同的装修格局变化来配置空调。
三、两种系统对比以上是风冷模块冷热水系统和风冷螺杆系统的相同点，下面就以上两种空调系统的性能、技术经济进行分析及比较。
制冷系统：1、风冷螺杆机组由于采用了螺杆式压缩机，它与风冷模块机组采用的涡旋式压缩机不同，每台机组只有一个压缩机，整个机组外型尺寸和重量都很大，运行时噪音很大。
整个空调系统所有的制冷工作只由一个压缩机承担，一旦发生故障整个系统就会无法运行，如果再备用一台，无疑会增加整个系统的造价，造成不必要的浪费。
而风冷模块机组是由多个尺寸小重量轻的风冷模块机组组成，每个模块中都有2~4个涡旋式压缩机，整个空调系统的制冷量会分担到每个模块中的每个压缩机，如果某个压缩机或模块发生故障不会影响到整个系统，维修或更换压缩机以及模块都不影响空调系统运行，而且费用也很低。

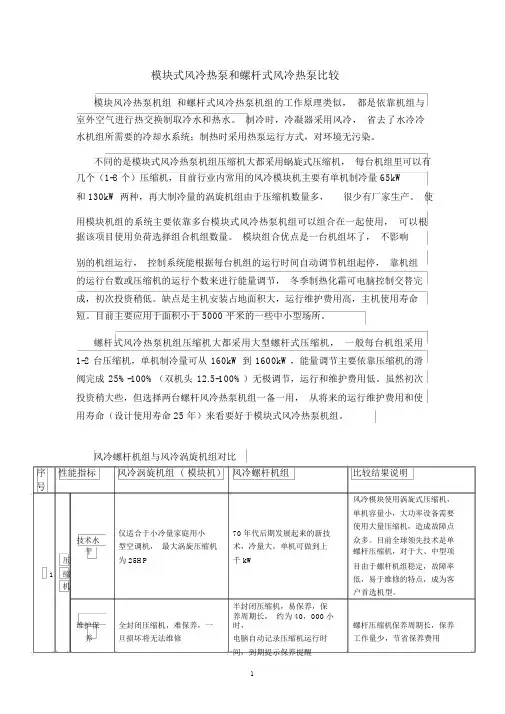

模块式风冷热泵和螺杆式风冷热泵比较模块风冷热泵机组和螺杆式风冷热泵机组的工作原理类似，都是依靠机组与室外空气进行热交换制取冷水和热水。
制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染。
不同的是模块式风冷热泵机组压缩机大都采用蜗旋式压缩机，每台机组里可以有几个（1-8 个）压缩机，目前行业内常用的风冷模块机主要有单机制冷量 65kW和 130kW两种，再大制冷量的涡旋机组由于压缩机数量多，很少有厂家生产。
使用模块机组的系统主要依靠多台模块式风冷热泵机组可以组合在一起使用，可以根据该项目使用负荷选择组合机组数量。
模块组合优点是一台机组坏了，不影响别的机组运行，控制系统能根据每台机组的运行时间自动调节机组起停，靠机组的运行台数或压缩机的运行个数来进行能量调节，冬季制热化霜可电脑控制交替完成，初次投资稍低。
缺点是主机安装占地面积大，运行维护费用高，主机使用寿命短。
目前主要应用于面积小于 5000 平米的一些中小型场所。
螺杆式风冷热泵机组压缩机大都采用大型螺杆式压缩机，一般每台机组采用1-2 台压缩机，单机制冷量可从 160kW到 1600kW，能量调节主要依靠压缩机的滑阀完成25%-100%（双机头12.5-100%）无极调节，运行和维护费用低。
虽然初次投资稍大些，但选择两台螺杆风冷热泵机组一备一用，从将来的运行维护费用和使用寿命（设计使用寿命 25 年）来看要好于模块式风冷热泵机组。
风冷螺杆机组与风冷涡旋机组对比序性能指标风冷涡旋机组(模块机）风冷螺杆机组比较结果说明号风冷模块使用涡旋式压缩机，单机容量小，大功率设备需要仅适合于小冷量家庭用小70年代后期发展起来的新技使用大量压缩机，造成故障点技术水众多。
目前全球领先技术是单型空调机，最大涡旋压缩机术，冷量大，单机可做到上平螺杆压缩机，对于大、中型项为 25HP千 kW压目由于螺杆机组稳定，故障率1 缩低，易于维修的特点，成为客机户首选机型。
方案3：地温螺杆式冷热水机组（既能制冷又能制热）一、? ? ? ? 三种形式机组分析比较1、? ? ? ? 水冷螺杆式冷水机组为单制冷，室外需设冷却塔，噪音大，且制冷效率低，冬天采暖需设换热站，开户费用较高，室外管网长，供热时间短，无法满足宾馆服务行业5个月的供暖，在有较好热源的情况下可以采用此方案2、? ? ? ? 风冷冷热水机组，冷热两用，机组可设在屋顶，节约空间，但此机组制冷制热效率低，不节能，且受环境温度影响大，夏天随着环境温度的升高，制冷效果越来越差，冬天随着环境温度的降低，制热效果也越来越差，在零下10度以下的环境，机组几乎不制热，必须启用辅助电加热。
3、? ? ? ? 地温螺杆式冷热水机组冷热两用，室外不需要冷却塔，机房占用面积小，且制冷制热效率高，不受环境温度影响，因地下水常年恒温，不管夏天38度以上高温还是冬天零下10度的低温，机组制冷制热不受影响，——仅供参考环保节能，地下水源充足的情况下，此方案比较经济实用。
二、? ? ? ???一次性投资分析比较现对4万平米建筑物，设计制冷量为300万大卡/小时的机组各方案分析比较方案1：机组ZPLS-1770? ?2台??206.7万元? ?? ???冷却塔600T? ?? ?2台? ?16??万元? ?? ???换热站及开户费? ?? ?? ?80??万元? ?? ???循环水泵300T/H??2台? ?2.2??万元? ?? ???冷却水泵400T/H??2台? ?2.4??万元? ?? ???机房附属设施? ?? ?? ???10? ?万元? ?? ???合计? ?? ?? ?? ?? ?? ?317.3 万元方案2：机组ZPFL-200? ?6台? ? 345??万元? ?? ???? ?? ???方案3? ?? ???? ?? ???? ?? ???方案3三、? ???方案? ?? ?方案2? ?? ?? ?? ???每天运行? ???方案? ?? ?? ?? ???? ?? ???? ?? ???以上几个方面可以看出，地温螺杆式冷热水机组COP（性能比）值最高，也就是说最节能，其次水冷螺杆式冷水机组，风冷冷热水机组最低。
