电磁炉 家用电器参数PPT课件

电磁炉 家用电器参数PPT课件

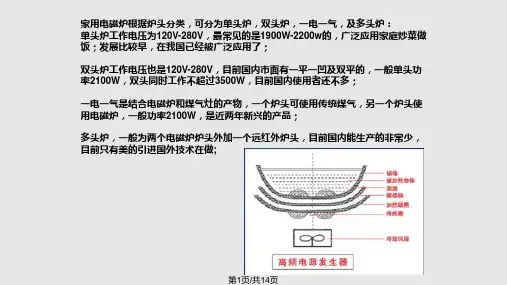

能效比3.4以上的都属于一级产品， 3.2—3.4的属于二级， 3.0—3.2的属于三级， 2.8—3.0的属于四级， 2.6—2.8的属于五级。
第9页/共14页
例如型号：KFR-26GW K:代表家用空调 F：分体式空调 （C:代表窗式空调） R：代表热泵加热功能（没有R则代表单冷功 能的空调，D代表有辅助电加热功能） 26：这个数字代表额定制冷量 G:壁挂型空调（L代表落地式空调，也就是通 常所说的柜机） W:表示分体式的室外机 能效比：2.99
额定制冷量：2700W 我们通常所说的1匹空调的额定制冷量约在 2200W-2600W左右。 额定值热量：3000W(3600W) 额定的制热瓦数，括号里表示最大的制热瓦 数。 额定功率：制冷903W 制热920W（1520W） 运行噪音： 室内机：低-高档：26—35db 室外机：小于等于51db
脱水率： 指脱水前后试验布重量的变化量。
第11页/共14页
脱水方式
脱水率（%）
水动式挤水器
＞40
离心式全自动波轮式和搅拌式
滚筒式
＞45
脱水机
＞50
＞45
噪声：＜75 Db
无故障运行标准
普通型洗衣机 以定时器一个满量程为一次，共1000次（包 括排水阀） 半自动及全自动型洗衣机 以一个标准洗涤程序为一次，共 400次 脱水机及离心脱水装置 按GB-4289中表3规定，共1000次
将高频交流电加在扁平空心螺旋状的感应加热线圈上，
应电流（即涡
由此产生高频交变磁场。
流），涡流使锅
其磁力线穿透灶台的陶瓷台板而作用于金属锅。
具铁原子高速无
在烹饪锅体内因电磁感应就有强大的涡流产生。
规则运动，原子
涡流克服锅体的内阻流动时完成电能向热能的转换，

《电磁炉基础知识》课件

《电磁炉基础知识》课件

3
无人驻场关闭
如果家庭无人驻场一天以上，建议关闭电磁炉，以免突发险情。
电磁炉的常见故障排除
电源线断开
更换电源线。
锅具变色
油渍和水垢堆积过多，可以用稀 酸（稀盐酸或稀硝酸）试剂破乳 清洗，或专门的锅具清洁剂。
错误提示
电磁炉错误提示可能是由于电路 故障、判断算法不准确、锅底有 问题等引起，需及时联系维修人 员。
总结和提醒
电磁炉经济、环保、卫生、操作简便是其鲜明的特质，与传统炉具相比有诸 多优势。使用时需注意正确使用方法，定期进行维护保养，注意安全事项。
电磁炉加热快，高能量利用率。 与传统炉具相比，不仅快，而且 节约资源，还能更好的保留食加热时不会像火炉一样飞溅油脂，锅具外表不受 加热，不会烫伤人，更适宜长时间低温慢炖。
操作简便
一键操作，按需加热，温度控制精准。
节能环保
利用率高且热损失小。用电量少，不挥发燃气和 其他有害气体，环保卫生。
3 渗漏防止
锅底必须干燥，并与磁盘紧密贴合，防止漏 电事故发生。
4 稳定安放
使用之前请将电磁炉平稳安放至水平面或抱 枕面放置，以免不平稳操作造成损坏。
电磁炉的维护保养
1
清理
保持炉面清洁卫生，避免污渍和油污堆积，发现脏污及时清理，切勿用水直接冲 洗。
2
定期更换零件
如电源线存在破损、缠绕等情况，应立刻更换。
外观时尚
外观时尚美观，也是厨房的一道亮丽风景线。
电磁炉与传统炉具的对比
分类
燃气炉、电炉 电磁炉
加热原理
直接燃烧加热 电磁感应加热
能源消耗
不经济、不环保 经济、环保
外观造型
比较显眼、传统 优美、时尚
电磁炉的使用注意事项

电磁炉课件

电磁炉课件

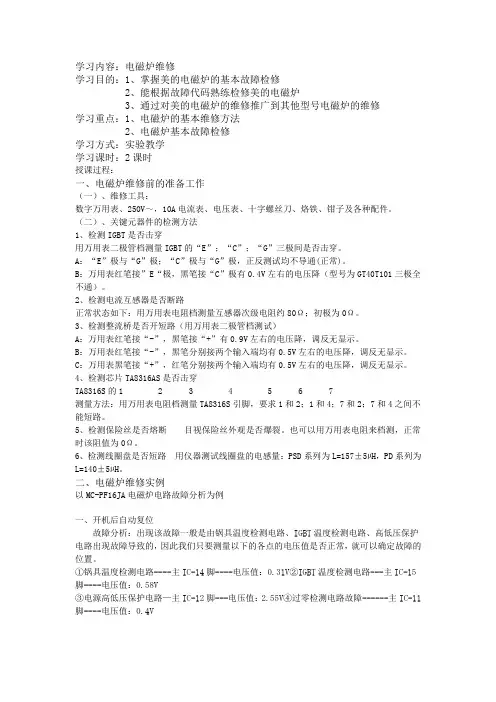

学习内容：电磁炉维修学习目的：1、掌握美的电磁炉的基本故障检修2、能根据故障代码熟练检修美的电磁炉3、通过对美的电磁炉的维修推广到其他型号电磁炉的维修学习重点：1、电磁炉的基本维修方法2、电磁炉基本故障检修学习方式：实验教学学习课时：2课时授课过程：一、电磁炉维修前的准备工作（一）、维修工具：数字万用表、250V～，10A电流表、电压表、十字螺丝刀、烙铁、钳子及各种配件。

（二）、关键元器件的检测方法1、检测IGBT是否击穿用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。

A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。

B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。

2、检测电流互感器是否断路正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。

3、检测整流桥是否开短路（用万用表二极管档测试）A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。

B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

4、检测芯片TA8316AS是否击穿TA8316S的1 2 3 4 5 6 7测量方法：用万用表电阻档测量TA8316S引脚，要求1和2；1和4；7和2；7和4之间不能短路。

5、检测保险丝是否熔断目视保险丝外观是否爆裂。

也可以用万用表电阻来档测，正常时该阻值为0Ω。

6、检测线圈盘是否短路用仪器测试线圈盘的电感量：PSD系列为L=157±5µH，PD系列为L=140±5µH。

二、电磁炉维修实例以MC-PF16JA电磁炉电路故障分析为例一、开机后自动复位故障分析：出现该故障一般是由锅具温度检测电路、IGBT温度检测电路、高低压保护电路出现故障导致的，因此我们只要测量以下的各点的电压值是否正常，就可以确定故障的位置。

电磁炉原理.ppt

电磁炉原理.ppt
电磁炉原理及应用
指导老师:杨晓梅
制作人：王坤 李龙翔
组长：李龙翔
06级物电8班 2007年1１月11 3日
一、什么是电磁炉 二、电磁炉的发展历史 三、电磁炉的主要构成 四、电磁炉的工作原理 五、电磁炉的优点 六、电磁炉是否对人体健康有危害 七、预防电磁炉电磁辐射
2
一、什么是电磁炉
3
场；磁力线就穿过锅体，使 锅底里感应产生大量强涡流。 当涡流受材料电阻的阻碍时， 就发出大量的高热，将饭菜 煮熟。电磁灶产生的交变磁 场，还会使锅的分子随着作 不停歇的运动，造成分子间 的摩擦生热。涡流热和分子 运动的热都是直接发
生在锅本身的，基本上没有能量传递的损耗，所以电磁灶 的热效率可高达80%，约比煤气灶高出一倍；在采用不同 烹调方法时，只要调整流过线圈电流的大小，就可以将温 度调高调低。
2、 更安全（无明火烹调好处多）
电磁炉使用效果与煤气灶完全不同，在使用过 程中即不会产生明火，炉面本身亦不发热，即
使将汽油洒在炉面上也不会引起燃烧，绝不会
如其它灶具经常导致火灾事件，更不存在因泄
漏煤气而引发的种种事端。
10
3、 更环保（卫生、清洁）
因为在铁物质利用磁场感应加热，不释放任何物 质，无火、无烟、无味，也不升高室温；而传统 的煤炭、石油气、煤气燃烧时，因燃烧空气，以 致室温不断上升，厨房油烟不断增多，同时会释 放出一氧化碳、二氧化碳、二氧化硫等有害物质 影响人体健康。它工作时无火烤，尤其是在夏天 做饭，清爽舒适。
① 电子线路部分包括：功率板、主机板、灯 板、线圈盘及热敏支架、风扇马达等。
② 结构性包装部分包括：瓷板、塑胶上下盖、 风扇叶、风扇支架、电源线、说明书、功率 贴纸、操作胶片、合格证、塑胶袋、防震泡 沫、彩盒、条码、卡通箱。

科学使用电磁炉ppt

科学使用电磁炉ppt

一.电磁炉的优缺点与危害
• 1.电磁炉的优点
• ⑴多功能性 （煎、炒、 炸、煮 、蒸、炖、焖、 煲等样样皆能 ） • ⑵清洁 （无明火、无热 辐射、无烟、无灰、无污 染 ） • ⑶安全 （设有多重安全 防护措施 ） • ⑷方便 (结构简单、维修 方便，有定时功能) • ⑸经济节能 (售价较低 , 电费较省） • ⑹不升高室温 • ⑺环保（不产生CO、CO2、 SO3等有害物质 ） • ⑻适用场合广泛（如医院、 厂矿企业、宾馆、餐厅、 院校、机关、家庭等 ） • 电磁炉美誉： 烹饪之神 、绿色炉具
四、电磁炉选购技巧
• 1.要选品牌 • 选购电磁炉时应注意选择： • 国内知名品牌； • 长期从事小家电生产有雄厚资金实力 的企业； • 拥有多项专利技术的厂家。
四、电磁炉选购技巧
• 2.要知道优质标准 • 优质产品一般外观整洁挺括、图案字 形清晰、色泽鲜艳，塑料配件无明显 的凹凸不平，上下盖配合紧密，给人 以舒适感，内部结构布局合理、安装 牢固、通风良好、接触可靠。 • 灶板以选用陶瓷玻璃为佳，若选钢化 玻璃则性能略差。
二、科学使用电磁炉的方法
• 3.锅具选择 • （3）上盖不允许密封
• 电磁炉用加热器锅具上盖不能完全密 封，以免锅具气压升高造成溢出或者 锅具变形。
二、科学使用电磁炉的方法
• 4.锅具放置
• （1）放置要平整 • 如桌面不平，使电磁炉某脚悬空，使 用时锅具重力将会迫使炉体强行变形 甚至损坏。 • 如桌面有倾斜度，当电磁炉对锅具加 温时，锅具产生的微震也容易使锅具 滑出而发生危险。
二、科学使用电磁炉的方法
• 1.电源线要符合要求 • 电磁炉功率大，配置电源线时应选能 承受15A电流的铜芯线，配套使用的插 座、插头、开关等也要达到这一要求。 • 否则，电磁炉工作时的大电流会使电 线、插座等发热或烧毁。 • 最好在电源线插座处安装一只保险盒， 以确保安全。

电磁炉培训教材(技术类)

电磁炉培训教材(技术类)

2 3
4 5 6 7
发热线圈的充放电分析
电磁炉的电路图 辅助电路略解 电磁炉典型故障分析 电磁炉的维保知识
8
名词解释
IGBT:绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJ器 件 。 IGBT激励电路：振荡电路输出幅度约4.1V的脉冲信号,此电压不能直接控制IGBT(Q1)的饱 和导通及截止,所以必须通过激励电路将信号放大。
辅助电路略解
同步电路：R78、R51分压产生V3,R74+R75、R52分压产生V4, 在高频电流的一个周期里, 在t2~t4时间 (图1),由于C3两端电压为左负右正,所以V3<V4,V5OFF(V5=0V) 振荡电路 V6>V5,V7 OFF(V7=0V),振荡没有输出,也就没有开关脉冲加至Q1的G极,保证了Q1在 t2~t4时间不会导通, 在t4~t6时间,C3电容两端电压消失, V3>V4, V5上升,振荡有输出, 有开关脉冲加至Q1的G极。以上动作过程,保证了加到Q1 G极上的开关脉冲前沿与Q1上 产生的VCE脉冲后沿相同步。
当220V交流电经DB1桥堆整流、L2和 C2滤波后，形成+300V左右的直流电压， 经线圈L1加到IGBT的漏极上，当开关 脉冲高电平到达IGBT的栅极时，IGBT 导通，内阻很小，电流由DB1的“+” -- L1 -- L2 --IGBT漏极--源极--地--DB1的“—”极，把电能转化成磁能 储存在加热线圈中。当开关脉冲低电 平到达IGBT的栅极时，IGBT截止， 由于L1线圈中的电流不能突变，只能通过C3放电，即给C3充电，把磁场能转化成电场能， 随后电容C3又向L1放电，如此周而复始，形成谐振，直到下一个开关脉冲高电平到达 IGBT的栅极时，又重复上述过程。L1线圈产生的高频磁场，于是在铁质平底锅底便产生 了强大的涡流，锅底迅速发热，加热结圈中的电磁能转化成为热能。

《电磁炉基础知识》PPT课件

ROSKI黑晶板的测试数据
陶瓷板
ROSKI面板
机械冲击
188g钢球从300mm处自由下落 ，5次冲击后陶瓷板有裂纹
188g钢球从300mm处自由下落，没有 任何裂纹且经5次冲击后仍完好无损
冷热冲击
将陶瓷板放入电炉升温至 400℃ ， 保 温 30 分 钟 ， 取 出 后 直接投入0 ℃的水中，陶瓷板 破裂
电磁炉
电炉
微波炉
燃气灶
加热方式 电磁加热
电阻丝加热
微波加热
可燃气体加热
热效率
86%
47%
80%
50%
发热源
烹饪锅具
电阻丝
食物内部水分子
可燃气体
食物获得 热量过程
锅具直接将热量 传导给食物
电阻丝将热量传给微 晶玻璃板，再由微晶 玻璃板传导给锅具， 再由锅具传导给食物
由食物内部水分子 直接将热量传导给 食物
只能对食物进行简 单的加热，例如： 保温、解冻、加热
、蒸等
可以实现任何功能 ，但是缺乏智能化 ，不能保温、定温
三、电磁炉产品特点——与传统炉（灶）具的比较
电磁炉
电炉
微波炉
燃气灶
卫生情况 纯平黑晶面板易清洗
纯平陶瓷面 板易清洗
封闭式烹饪，连 续烹饪食物容易
窜味
燃气灶炉面支架多， 不易清洗
健康环保
有电磁辐射，有效的防 磁系统能将电磁辐射的 频率控制在无危害频率
电磁炉基础知识
华天生活电器培训组 2009年5月
主要内容
一、 电磁炉的产生和发展 二、 电磁炉的工作原理 三、 电磁炉的产品优势 四、 电磁炉的结构与功能 五、 电磁炉的锅具 六、 电磁炉的保养
一、电磁炉的产生和发展

电磁炉硬件原理及设计培训 ppt课件


RiLLddiLtuC 0
， 代入电容的VAR
ic
C
duc dt
得微分方程：d d 2u 2 C tR Ld d u CtL 1C u C0
2. [t1，t2]谐振阶段
当电路设计使处于欠阻尼振荡工作状态时，解二阶动态方程如下：
6
电磁加热实现电路原理
核心电路工作过程波形：
电容 压降 线盘 电流
功率开 关压降
7
电磁加热实现电路原理
核心电路工作过程：
3. [t2，t3]电感放电阶段 线盘上电流：
需自我学习的关键知识点：基尔基尔霍夫定理， 换路定则，二阶动态电路，微分方程，欠阻尼 振荡，串联谐振
8
电磁加热实现电路关键元件IGBT
什么是IGBT? 为什么要用 IGBT? IGBT有什么特点？ 电 磁炉 如何选取合适IGBT？
17
电磁炉主控电路控制理论
电磁炉上电第一件事（软件）? 关机，关闭PWM或PPG,或其它控制口。
电磁炉怎么点火?
1.点火前工作：是否有报警？是否在浪涌保护时间内？
2. 检锅：
送检锅PWM值，延时，打开关机口，关相关中断，送检锅脉冲（6-8US），
或送检锅PPG脉冲；监测检锅脉冲数，判断是否有锅，
3.有锅则判断启动电流是否达到；逐步加大PWM或PPG，达到需求功率。
移动的磁场与金属导体相交，或是由移动的金属导体与磁场垂直交会 所产生一个在导体内循环的电流，称涡流或傅科电流，这些涡流使锅具 发热，消耗电能。
4
电磁加热实现电路原理
电磁炉（Inductioncooker）是利用电磁感应加热原理，对锅体进行涡流加热。核心电 路如下图1，通过功率开关的控制，使线盘L和电容Cr发生谐振，从而产生交变磁场，当 锅具放入交变磁场时，根据电磁感应定律会产生涡流热。

《电磁炉基础知识》课件


02
电磁炉工作原理
电磁感应原理
电磁感应是电磁炉的核心原理 ，当交流电通过电磁炉内部的 线圈时，会产生交变磁场。
磁场中的磁力线穿过金属锅具 ，产生大量的小涡流，使锅体 自行发热，实现热能传递。
电磁炉的功率和效率取决于电 磁感应的原理和线圈的设计。
加热原理
电磁炉通过电磁感应原理将电能 转化为热能，实现快速、均匀加
电磁辐射是一种看不见、摸不着的能量场，长期接触高强度的电磁辐射
可能对人体健康产生负面影响，如头痛、失眠、记忆力减退等。
02
电磁辐射对孕妇和胎儿的影响
孕妇和胎儿对电磁辐射的敏感度较高，长期接触可能增加流产、胎儿畸
形等风险。
03
电磁辐射对儿童的影响
儿童的身体组织器官处于生长发育阶段，对电磁辐射的抵抗力较弱，长
安全使用电磁炉
保持安全距离
使用电磁炉时，应保持一定的安 全距离，避免过近接触高温部位
，以免烫伤。
注意通风
在使用电磁炉时，应注意保持良好 的通风环境，避免因密闭空间内的 热空气循环不畅而引发安全隐患。
定期检查和维护
定期检查电磁炉的电线、插头等部 件是否完好，及时清理油污和灰尘 ，确保使用安全。
05
未来发展趋势
智能化发展
随着人工智能技术的普及，未来电磁炉将向智能化方向发展，具 备远程控制、语音控制等功能。
健康环保
健康环保理念逐渐深入人心，未来电磁炉将更加注重健康环保，采 用环保材料，减少能耗和排放。
个性化需求
随着消费者需求的多样化，未来电磁炉将更加注重个性化需求，满 足不同消费者的特殊需求。
技术创新与改进
高效节能技术
通过改进电磁炉的加热技术和控制算法，提高热 效率，降低能耗。
