电容器的串并联教学内容

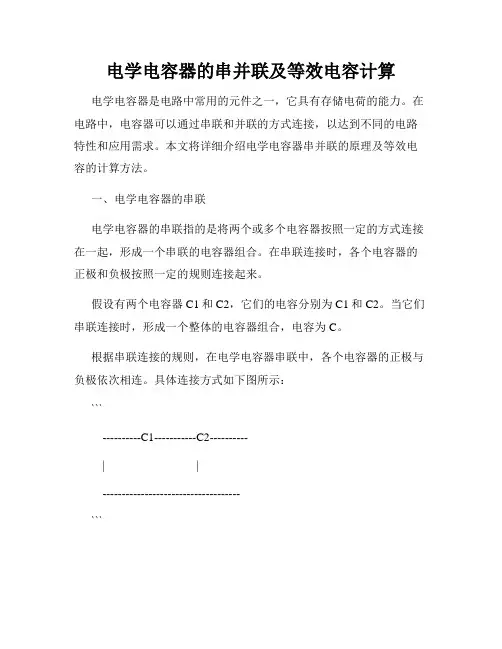

电学电容器的串并联及等效电容计算电学电容器是电路中常用的元件之一，它具有存储电荷的能力。

在电路中，电容器可以通过串联和并联的方式连接，以达到不同的电路特性和应用需求。

本文将详细介绍电学电容器串并联的原理及等效电容的计算方法。

一、电学电容器的串联电学电容器的串联指的是将两个或多个电容器按照一定的方式连接在一起，形成一个串联的电容器组合。

在串联连接时，各个电容器的正极和负极按照一定的规则连接起来。

假设有两个电容器C1和C2，它们的电容分别为C1和C2。

当它们串联连接时，形成一个整体的电容器组合，电容为C。

根据串联连接的规则，在电学电容器串联中，各个电容器的正极与负极依次相连。

具体连接方式如下图所示：```----------C1-----------C2----------| |------------------------------------```器组合的电压等于各个电容器电压之和。

根据该特性，可以确定电学电容器串联的等效电容计算公式如下：```1/C = 1/C1 + 1/C2```其中，C为电学电容器串联的等效电容。

二、电学电容器的并联电学电容器的并联指的是将两个或多个电容器按照一定的方式连接在一起，形成一个并联的电容器组合。

在并联连接时，各个电容器的正极和负极按照一定的规则连接起来。

假设有两个电容器C1和C2，它们的电容分别为C1和C2。

当它们并联连接时，形成一个整体的电容器组合，电容为C。

根据并联连接的规则，在电学电容器并联中，各个电容器的正极与正极相连，负极与负极相连。

具体连接方式如下图所示：```---------C1------- ---------C2--------| |-----------------------------------------------------------------```器组合的电荷量等于各个电容器电荷量之和。

根据该特性，可以确定电学电容器并联的等效电容计算公式如下：```C = C1 + C2```其中，C为电学电容器并联的等效电容。

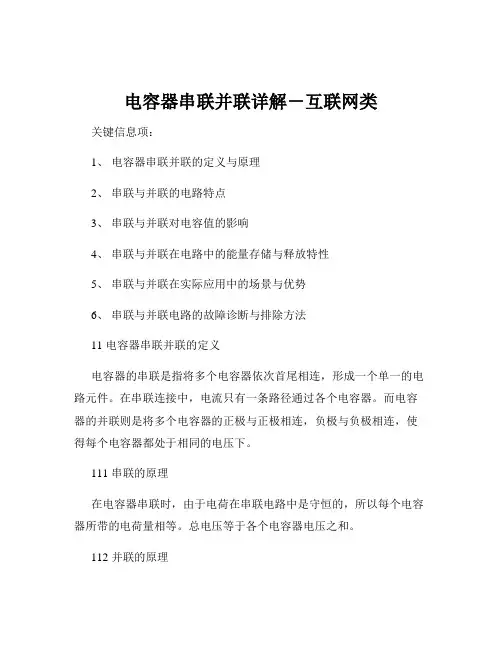

电容器串联并联详解－互联网类关键信息项：1、电容器串联并联的定义与原理2、串联与并联的电路特点3、串联与并联对电容值的影响4、串联与并联在电路中的能量存储与释放特性5、串联与并联在实际应用中的场景与优势6、串联与并联电路的故障诊断与排除方法11 电容器串联并联的定义电容器的串联是指将多个电容器依次首尾相连，形成一个单一的电路元件。

在串联连接中，电流只有一条路径通过各个电容器。

而电容器的并联则是将多个电容器的正极与正极相连，负极与负极相连，使得每个电容器都处于相同的电压下。

111 串联的原理在电容器串联时，由于电荷在串联电路中是守恒的，所以每个电容器所带的电荷量相等。

总电压等于各个电容器电压之和。

112 并联的原理在电容器并联时，总电荷量等于各个电容器电荷量之和，而每个电容器两端的电压相等。

12 串联与并联的电路特点串联电路中，总电容值会减小，其倒数等于各个电容器电容值倒数之和。

串联电容器的分压与其电容值成反比。

在并联电路中，总电容值增大，等于各个电容器电容值之和。

并联电容器的分流与其电容值成正比。

121 串联电路的特点串联电容器能够承受更高的电压，但电容值会减小。

串联电路中的电流处处相等。

122 并联电路的特点并联电容器能够提供更大的电容值，从而存储更多的电荷。

并联电路中，各个支路的电压相等。

13 串联与并联对电容值的影响串联时，电容值减小，适用于需要提高耐压能力但对电容值要求不高的场合。

并联时，电容值增大，适用于需要增大电容存储电荷量的情况。

131 串联电容值计算通过公式 1/C 总＝ 1/C1 ＋ 1/C2 ＋＋ 1/Cn 计算串联后的总电容值。

132 并联电容值计算通过公式 C 总＝ C1 ＋ C2 ＋＋ Cn 计算并联后的总电容值。

14 串联与并联在电路中的能量存储与释放特性在串联电路中，由于总电容值减小，存储的能量相对较少，但在放电时，各个电容器的电压会依次降低，释放能量相对较平稳。

在并联电路中，由于总电容值增大，能够存储更多的能量，放电时能够提供更大的电流。

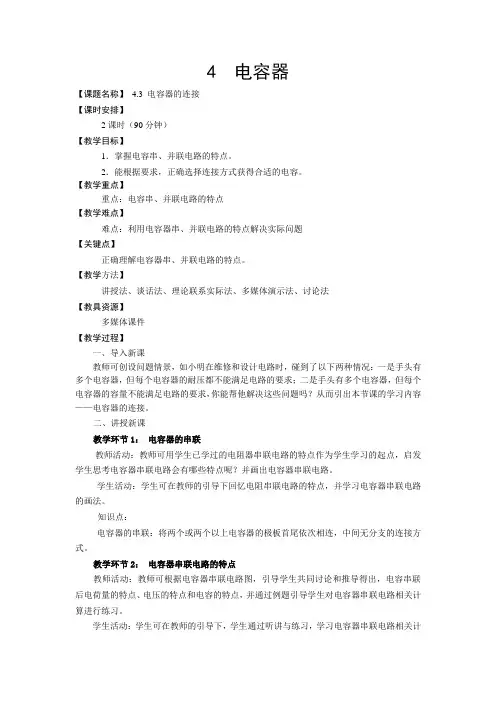

4 电容器【课题名称】4.3 电容器的连接【课时安排】2课时（90分钟）【教学目标】1．掌握电容串、并联电路的特点。

2．能根据要求，正确选择连接方式获得合适的电容。

【教学重点】重点：电容串、并联电路的特点【教学难点】难点：利用电容器串、并联电路的特点解决实际问题【关键点】正确理解电容器串、并联电路的特点。

【教学方法】讲授法、谈话法、理论联系实际法、多媒体演示法、讨论法【教具资源】多媒体课件【教学过程】一、导入新课教师可创设问题情景，如小明在维修和设计电路时，碰到了以下两种情况：一是手头有多个电容器，但每个电容器的耐压都不能满足电路的要求；二是手头有多个电容器，但每个电容器的容量不能满足电路的要求，你能帮他解决这些问题吗？从而引出本节课的学习内容——电容器的连接。

二、讲授新课教学环节1：电容器的串联教师活动：教师可用学生已学过的电阻器串联电路的特点作为学生学习的起点，启发学生思考电容器串联电路会有哪些特点呢？并画出电容器串联电路。

学生活动：学生可在教师的引导下回忆电阻串联电路的特点，并学习电容器串联电路的画法。

知识点：电容器的串联：将两个或两个以上电容器的极板首尾依次相连，中间无分支的连接方式。

教学环节2：电容器串联电路的特点教师活动：教师可根据电容器串联电路图，引导学生共同讨论和推导得出，电容串联后电荷量的特点、电压的特点和电容的特点，并通过例题引导学生对电容器串联电路相关计算进行练习。

学生活动：学生可在教师的引导下，学生通过听讲与练习，学习电容器串联电路相关计算的计算。

知识点：电容器串联电路的特点：①电量特点：串联时每个电容器带的电荷量相等，即q ＝q 1＝q 2＝q 3。

②电压特点：电容器串联电路的总电压等于各个电容器上的电压之和，即U ＝U 1+ U 2+ U 3 。

③电容特点：电容器串联电路的总电容的倒数等于各个电容器的电容的倒数之和，即C 1＝11C +21C +31C 。

④电压分配：电容串联电路中各电容器两端的电压与其自身的电容量成反，即21U U ＝12C C 。

电容器的串联和并联关系电容器是电路中常见的电子元件，广泛应用于各种电气设备和电子产品中。

在电路中，电容器可以通过串联和并联的方式进行连接，以实现不同的电路功能和要求。

本文将探讨电容器的串联和并联关系，以及它们在电路中的应用。

一、电容器的串联关系串联是指将多个电容器连接起来，形成一个电容器组合，使它们共享同一电压。

当电容器串联时，其总电容值等于各个电容器的倒数之和的倒数。

这可以用以下公式表示：1/Ct = 1/C1 + 1/C2 + 1/C3 + ... + 1/Cn其中，Ct为串联后的总电容值，C1、C2、C3等分别为串联电容器的电容值。

电容器串联的电路示意图如下：[示意图]例如，我们有两个电容器，一个电容值为C1，另一个电容值为C2，它们串联后的总电容值为：1/Ct = 1/C1 + 1/C2当电容器的电压相同时，串联电容器的电荷量与其电容值成反比关系。

换句话说，串联电容器电荷量较小的电容器会接收较大的电荷量，而电荷量较大的电容器则会较少接收电荷量。

电容器串联的应用主要体现在电路中的滤波功能。

当电容器串联在电源和负载之间时，可以起到平滑电源输出、去除电源中的噪声和干扰的作用。

二、电容器的并联关系并联是指将多个电容器的正极相连，负极相连，形成一个电容器组合。

并联电容器的总电容值等于各个电容器的电容值之和。

这可以用以下公式表示：Ct = C1 + C2 + C3 + ... + Cn其中，Ct为并联后的总电容值，C1、C2、C3等分别为并联电容器的电容值。

电容器并联的电路示意图如下：[示意图]并联电容器具有共享电荷量的特点，即各个电容器蓄存的电荷量相等。

当并联电容器的电压不同时，各个电容器的电荷量与其电压成正比关系。

电容器并联的应用主要体现在电路中的储能和放电功能。

通过并联电容器，可以实现在电路断电或电源波动时提供电源续航功能，同时也可以提供稳定的放电电压和电流。

三、电容器串联与并联的比较电容器串联和并联的关系可以总结如下：1. 串联电容器的总电容值小于各个电容器的最小值，而并联电容器的总电容值等于各个电容器的电容值之和。

电容器串联并联详解－互联网类关键信息项：1、电容器串联的定义及原理2、电容器并联的定义及原理3、串联电容器的电容计算方法4、并联电容器的电容计算方法5、串联电容器的电压分配规律6、并联电容器的电压特点7、串联电容器的电荷特点8、并联电容器的电荷分配规律9、串联与并联电容器在电路中的应用场景10、串联与并联电容器对电路性能的影响11 电容器串联的定义及原理电容器串联是指将多个电容器依次连接，使电流依次通过每个电容器。

在串联电路中，总电容的倒数等于各个电容器电容的倒数之和。

其原理在于，串联时每个电容器所带的电荷量相同，而总电压等于各个电容器两端电压之和。

111 串联电容器的电容计算方法假设串联的电容器分别为 C1、C2、C3……Cn，总电容 C 串的计算公式为：1/C 串＝ 1/C1 ＋ 1/C2 ＋ 1/C3 ＋…… ＋ 1/Cn 。

112 串联电容器的电压分配规律在串联电路中，电容器两端的电压与其电容成反比。

即电容越大，分担的电压越小；电容越小，分担的电压越大。

12 电容器并联的定义及原理电容器并联是指将多个电容器的正极与正极相连，负极与负极相连。

在并联电路中，总电容等于各个电容器电容之和。

其原理在于，并联时每个电容器两端的电压相同，而总电荷量等于各个电容器所带电荷量之和。

121 并联电容器的电容计算方法假设并联的电容器分别为 C1、C2、C3……Cn，总电容 C 并的计算公式为：C 并＝ C1 ＋ C2 ＋ C3 ＋…… ＋ Cn 。

122 并联电容器的电压特点在并联电路中，各个电容器两端的电压相等，都等于电源电压。

13 串联电容器的电荷特点由于串联电路中电流处处相等，所以经过一定时间后，每个串联电容器所积累的电荷量是相等的。

14 并联电容器的电荷分配规律在并联电路中，总电荷量等于各个电容器所带电荷量之和，且每个电容器所带的电荷量与其电容成正比。

21 串联与并联电容器在电路中的应用场景串联电容器常用于分压电路、滤波电路等，以实现对电压的调节和滤波作用。

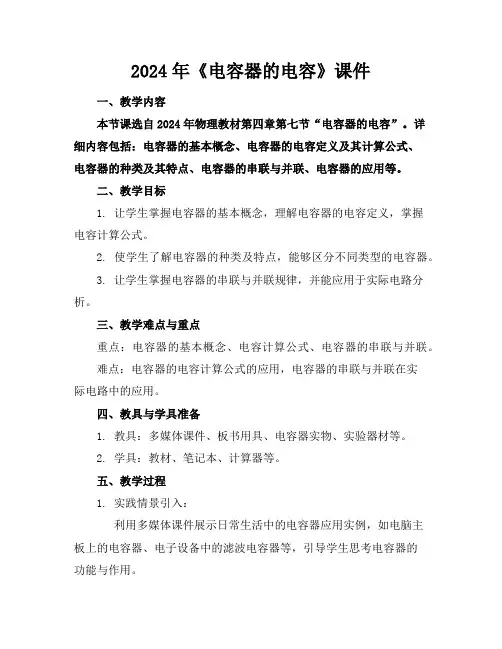

2024年《电容器的电容》课件一、教学内容本节课选自2024年物理教材第四章第七节“电容器的电容”。

详细内容包括：电容器的基本概念、电容器的电容定义及其计算公式、电容器的种类及其特点、电容器的串联与并联、电容器的应用等。

二、教学目标1. 让学生掌握电容器的基本概念，理解电容器的电容定义，掌握电容计算公式。

2. 使学生了解电容器的种类及特点，能够区分不同类型的电容器。

3. 让学生掌握电容器的串联与并联规律，并能应用于实际电路分析。

三、教学难点与重点重点：电容器的基本概念、电容计算公式、电容器的串联与并联。

难点：电容器的电容计算公式的应用，电容器的串联与并联在实际电路中的应用。

四、教具与学具准备1. 教具：多媒体课件、板书用具、电容器实物、实验器材等。

2. 学具：教材、笔记本、计算器等。

五、教学过程1. 实践情景引入：利用多媒体课件展示日常生活中的电容器应用实例，如电脑主板上的电容器、电子设备中的滤波电容器等，引导学生思考电容器的功能与作用。

2. 教学内容讲解：（1）电容器的基本概念、电容定义及其计算公式。

（2）电容器的种类及其特点。

（3）电容器的串联与并联规律。

（4）电容器的应用。

3. 例题讲解：讲解一道关于电容器电容计算的例题，引导学生运用所学知识解决问题。

4. 随堂练习：出几道与电容器相关的练习题，让学生当堂完成，巩固所学知识。

5. 课堂小结：六、板书设计1. 电容器的定义、计算公式。

2. 电容器的种类及特点。

3. 电容器的串联与并联规律。

4. 例题及解答。

七、作业设计1. 作业题目：（1）计算给定电容器的电容。

（2）分析电容器串联与并联电路的特点。

（3）简述电容器在实际电路中的应用。

2. 答案：（1）电容计算公式：C = Q/V，其中Q为电荷量，V为电压。

（2）串联电容器的总电容小于任一单个电容器的电容，并联电容器的总电容等于各电容器电容之和。

（3）电容器在实际电路中的应用：滤波、储能、耦合等。

电容器的串并联一、教学章节3.3电容器的连接& 3.4 电容器中的电场能。

二、学时安排2学时。

三、教学目标1、掌握并能应用电容器串、并联的公式进行计算。

2、理解电容器串、并联的条件与特点。

3、了解电容器的充电和放电过程。

4、理解电容器中电场能的概念。

四、教学重点、难点分析重点：1、电容器串联、并联后电容值的计算。

2、电容器串、并联的条件与特点。

3、*电容器串、并联后的耐压值计算。

难点：1、电容器串联、并联后电容值的计算。

2、*电容器串、并联后的耐压值计算。

五、教具电化教学设备。

六、教学方法讲授法，多媒体课件。

七、教学过程Ⅰ.导入复习旧课，处理课后练习中的问题。

提问：电容器电容量的计算公式如何？电容器的重要参数有哪些？答：略。

II.新课在实际工作中，选用电容器是必须考虑它的电容量和耐压。

当遇到单独一个电容器的电容或耐压不能满足电路要求时，可以把几个电容器串联或并联起来。

一、电容的串联 电容的串联：与电阻串联类似，将两个或两个以上的电容器，连接成一个无分支电路的连接方式。

如图3-5所示。

适用情形：当单独一个电容器的耐压不能满足电路要求，而它的容量又足够大时，可将几个电容器串联起来，再接到电路中使用。

电容串联电路等效电容的计算： 3211111C C C C ++= （式3-4） 分析：电容起串联时，等效电容C 的倒数是各个电容器电容得到数之和。

总电容比每个电容器的电容都小。

这相当于加大了电容器两极板间的距离d ，因而电容减小。

注意：（1）串联电容组中每一个电容器都带有相等的电荷量。

（2）电容器串联时电容间的关系，与电阻并联时电阻关系相似。

推广后的计算公式：如果有n 个电容器串联，可推广为 n C C C C 111121+++= （式3-5）当n 个电容器的电容相等，均为C 0时，总电容C 为n C C 0= （式3-6）图3-5电容器串联电路二、电容的并联 电容的并联：把几只电容器接到两个节点之间的连接方式。

电容器的连接考纲要求：掌握电容器串、并联的性质及其等效电容和额定工作电压的计算。

教学目的要求：1、掌握串并联的性质及其等效电容的计算。

2、掌握串并联耐压值的计算。

教学重点：电容器串并联的性质。

教学难点：电容器串联耐压值的计算。

课时安排：4节课型：复习教学过程：【知识点回顾】一、电容器的串联1、定义：。

2、示意图：3、特点：（1）电量特点：。

（2）电压特点：。

各电容器上的电压与电容器的电容成比。

对于两个电容器串联，则分压公式：U1=U2=（3）电容特点：。

电容串联后，总电容（相当于变大），总电容任一分电容，总的提高。

二、电容器并联1、定义：。

2、示意图：3、特点：（1）电压特点：。

（2）电量特点：。

各电容器上的电量与电容器的电容成比。

（3）电容特点：。

电容并联后，总电容（相当于变大），总电容任一分电容，总的提高。

【课前练习】一、判断题1、几个电容器串联后接在直流电源上，由于静电感应，使各个电容器所带的电荷量相等。

( )2、若两个电容器并联后使用，电容器组的耐压值是其中耐压值最小的耐压值。

( )二、选择题1、两个电容器Cl：30 uF／12 V；C2：50 uF/12 V。

将它们串联后接到20 V电压上，则 ( )A．两电容器都能正常工作 B．Cl、C2都被击穿C．Cl被击穿、C2正常工作 D．C2被击穿、Cl正常工作2、三个电容器其容量分别为Cl、C2、C3，如果C1>C2>C3，将它们并联接到适当的电压上，则它们所带的电量关系是 ( )A. Q1=Q2=Q3 B．Q1>Q2>Q3 C．Q1<Q2 <Q3 D．无法判定3、两个平行板电容器Cl、C2串联后接人电源，若将电容器C2的两板板距离增加，那么( )A. Q2减小，U2减小 B．Q2减小，U2增大C．Q2增大，U2增大 D．Q2增大，U2减小4、在两只电容器的串联电路中，若电容Cl=2C2，则Cl、C2两极板间的电压U1、U2之间的关系是 ( )=U2 =2U2 C．2U1=U2 D.以上答案均不对5、如图所示，已知R1=2R2，C1=2C2，当电路稳定后，将S闭合，则此时( )A．有电流从A流向B B．有电流从B流向AC．无电流流过 D．电流流向不定三、填空题1、一个容量为3 uF的电容与某一容量为C的电容串联后，总电容为2uF，则C= 。

《认识电容器的连接》公开课教案教学设计教学目标：1. 了解电容器的基本概念和作用。

2. 掌握电容器的连接方式及其特点。

3. 能够运用电容器进行简单的电路设计。

教学内容：第一章：电容器的基本概念1.1 电容器的定义1.2 电容器的作用第二章：电容器的基本参数2.1 电容值2.2 容抗2.3 电容器的额定电压和绝缘电阻第三章：电容器的连接方式3.1 串联连接3.2 并联连接3.3 混联连接第四章：电容器串联连接的特点4.1 电容值的变化4.2 容抗的变化4.3 电路中的应用第五章：电容器并联连接的特点5.1 电容值的变化5.2 容抗的变化5.3 电路中的应用教学过程：第一章：电容器的基本概念1.1 引导学生思考什么是电容器，通过生活中的实例引入电容器的基本概念。

1.2 讲解电容器的作用，如滤波、耦合、旁路等。

第二章：电容器的基本参数2.1 讲解电容值的定义和计算方法。

2.2 讲解容抗的定义和计算方法。

2.3 介绍电容器的额定电压和绝缘电阻的概念。

第三章：电容器的连接方式3.1 讲解串联连接的原理和特点。

3.2 讲解并联连接的原理和特点。

3.3 讲解混联连接的原理和特点。

第四章：电容器串联连接的特点4.1 讲解电容器串联连接时电容值的变化。

4.2 讲解电容器串联连接时容抗的变化。

4.3 通过电路实例讲解电容器串联连接在电路中的应用。

第五章：电容器并联连接的特点5.1 讲解电容器并联连接时电容值的变化。

5.2 讲解电容器并联连接时容抗的变化。

5.3 通过电路实例讲解电容器并联连接在电路中的应用。

教学评价：1. 课堂讲解是否清晰明了，学生是否能理解电容器的基本概念和作用。

2. 学生是否能掌握电容器的基本参数的计算和应用。

3. 学生是否能理解电容器的连接方式及其特点。

4. 学生是否能运用电容器进行简单的电路设计。

六章：电容器在不同电路中的应用6.1 滤波电容器6.2 耦合电容器6.3 旁路电容器七章：电容器的选择与使用7.1 电容器的选择依据7.2 电容器的使用注意事项八章：电容器故障分析与检测8.1 电容器故障类型8.2 电容器故障原因8.3 电容器故障检测方法九章：电容器在电路中的保护9.1 过电压保护9.2 过电流保护9.3 电容器的热保护十章：电容器在现代电路中的应用案例10.1 移动通信电路中的应用10.2 电源电路中的应用10.3 信号处理电路中的应用教学过程：六章：电容器在不同电路中的应用6.1 讲解滤波电容器的作用和应用场景。

课题课型教学目标
教学重点
教学难点
学情分析
教学效果
教后记
新课 课前复习
P70问答与计算题（3） 4.2 电容器的连接
一、电容器的串联
1．电容器的串联：把几只电容器的极板首尾相接，连成一个无分支电路的连接方式。

如图
2．串联的性质
设各电容为C 1、C 2、C 3的电容器上的电压为U 1、U 2、U 3
U 1=1C q ；U 2=2C q ；U 3=3
C q U = U 1 + U 2 + U 3 = q (
11C + 21C + 31C ) C 1 = 11C + 21C + 3
1C 结论：（1）q 1 = q 2 = q 3 = q
（2）U = U 1 + U 2 + U 3
（3）C 1=11C +21C +3
1C 串联电容的总电容的倒数等于各电容的电容倒数之和。

3．串联的作用：增大耐压，但电容减小。

例1：P62例2
二、电容器的并联
1．电容器的并联：把几只电容器的正极连在一起，负极也连在一起，这就是电容器的并联。

如图所示。

2．性质
练习小结布置作业。

高考物理电容器的串并联电容器是物理课程的重要内容之一，也是高考物理考试中经常出现的考点之一。

在电路中，电容器可以进行串联和并联两种电路连接方式，不同的连接方式对电路的性质和特点产生不同的影响。

本文将介绍电容器的串联和并联，并分析它们在电路中的应用。

1. 电容器串联电容器串联是指将两个或多个电容器连接在电路中，相当于将它们的电极依次连接在一起。

串联电容器的总电容量等于各个电容器的倒数之和的倒数。

简单来说，如果电容器C1、C2、C3串联连接，总电容量Ct的计算公式为：1/Ct = 1/C1 + 1/C2 + 1/C3。

串联电容器的特点是电荷量相等，即每个电容器中存储的电荷量相同。

当电容器串联时，会形成电容器的总电容量减小的现象，相当于电容器的管径变小了，导致电容器存储电荷的能力减小。

在串联电容器中，电场强度在各个电容器之间是相等的，但电压在各个电容器上是不同的，电压分布按电容器的容量大小而不同。

串联电容器在电路中的应用非常广泛，比如用于电源滤波器、滤波电路、时序电路等。

利用串联电容器的特性，可以有效地进行信号滤波、提高电路的稳定性和可靠性。

2. 电容器并联电容器并联是指将两个或多个电容器连接在电路中，相当于将它们的正负极对应地连接在一起。

并联电容器的总电容量等于各个电容器电容量之和。

简单来说，如果电容器C1、C2、C3并联连接，总电容量Ct的计算公式为：Ct = C1 + C2 + C3。

并联电容器的特点是电荷量不相等，即各个电容器中存储的电荷量不同。

当电容器并联时，会形成电容器的总电容量增大的现象，相当于电容器的管径变宽了，导致电容器存储电荷的能力增大。

在并联电容器中，电场强度在各个电容器上是相等的，电场强度分布按电容器的容量大小而不同。

并联电容器在电路中的应用也非常广泛，比如用于存储电荷、提供电流蓄电等。

利用并联电容器的特性，可以有效地增加电路的总容量，提供更大的电流和电荷储存能力。

3. 串并联的应用串并联电容器的组合也是电路中常见的应用。
