高层住宅中,楼梯、电梯的24种组合方式

推荐语:在高层住宅中,楼梯位置的选择与电梯的关系要适当。作为电梯的辅助交通工具,应与电梯有机的组合成一组。小编收集了高层中楼梯、电梯的24种组合方式,供读者参考。

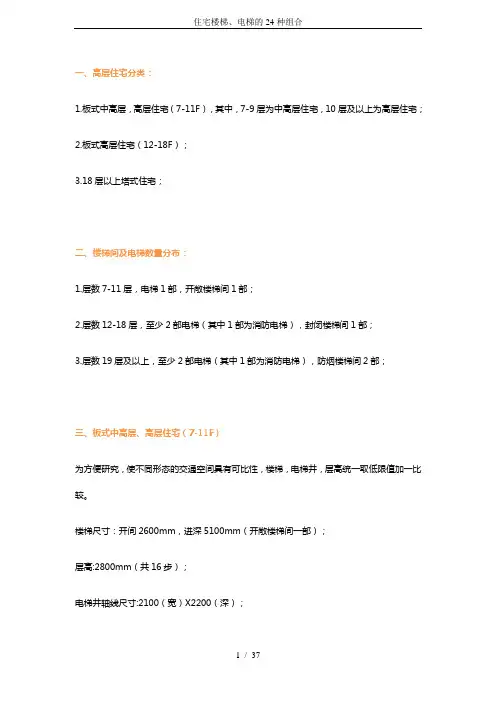

一、高层住宅分类:

1.板式中高层,高层住宅(7-11F),其中,7-9层为中高层住宅,10层及以上为高层住宅;

2.板式高层住宅(12-18F);

3.18层以上塔式住宅;

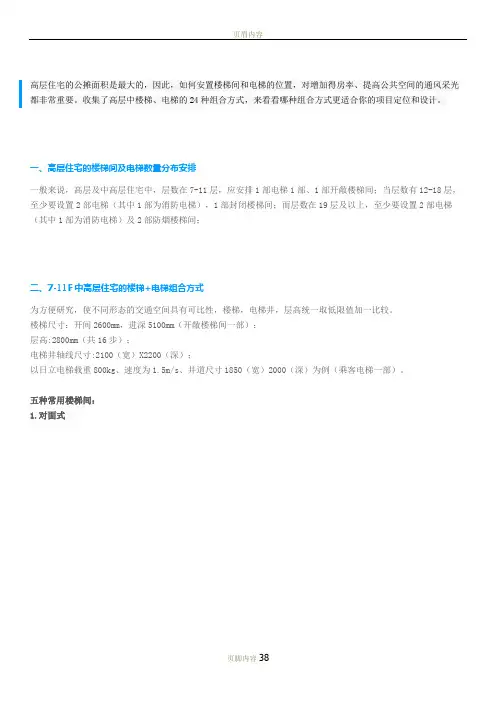

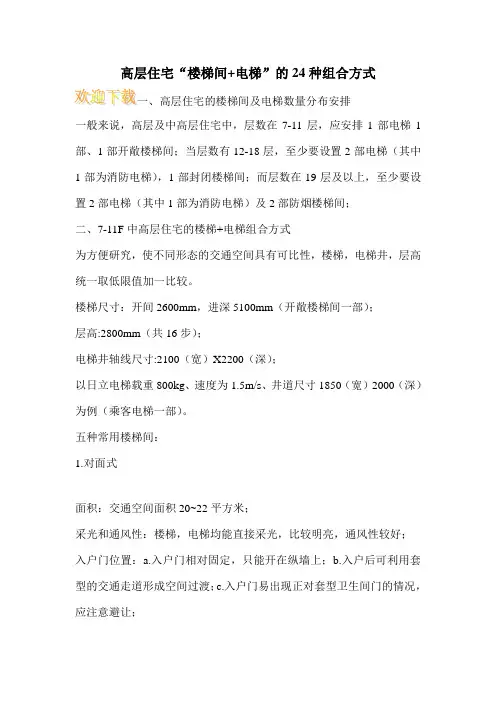

二、楼梯间及电梯数量分布:

1.层数7-11层,电梯1部,开敞楼梯间1部;

2.层数12-18层,至少2部电梯(其中1部为消防电梯),封闭楼梯间1部;

3.层数19层及以上,至少2部电梯(其中1部为消防电梯),防烟楼梯间2部;

三、板式中高层、高层住宅(7-11F)

为方便研究,使不同形态的交通空间具有可比性,楼梯,电梯井,层高统一取低限值加一比较。

楼梯尺寸:开间2600mm,进深5100mm(开敞楼梯间一部);

层高:2800mm(共16步);

电梯井轴线尺寸:2100(宽)X2200(深);

以日立电梯载重800kg、速度为 1.5m/s、井道尺寸1850(宽)X2000(深)为例(乘客电梯一部)。

五种常用楼梯间:

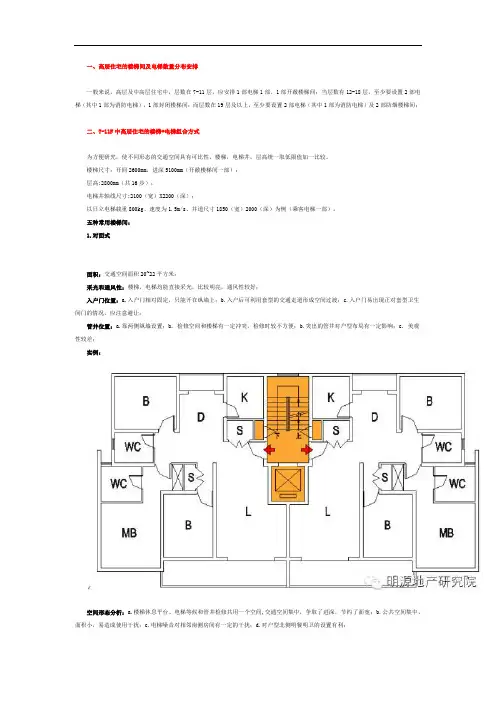

1.对面式

面积:交通空间面积20~22平方米;

采光和通风性:楼梯,电梯均能直接采光;比较明亮;通风性较好;

入户门位置: a.入户门相对固定,只能开在纵墙上; b.入户后可利用套型的交通走道形成空

间过渡;c.入户门易出现正对套型卫生间门的情况,应注意避让;

管井位置: a.靠两侧纵墙设置; b. 检修空间和楼梯有一定冲突,检修时较不方便; b.突出的管井对户型布局有一定影响; c. 美观性较差;

实例:

空间形态分析: a.楼梯休息平台、电梯等候和管井检修共用一个空间,交通空间集中,争取了进深,节约了面宽; b.公共空间集中,面积小,易造成使用干扰; c.电梯噪音对相邻南侧房间有一定的干扰; d.对户型北侧明餐明卫的设置有利;

综合评价: a.适用于经济型住宅,最为常用的布局形式; b.公用面积,面宽小; c.功能布局紧凑,对行为有一定的干扰; d.采光通风好;

2.左右式

面积:交通空间面积26~28平方米

采光和通风性:楼梯间直接采光,比较明亮;候梯空间间接采光,效果相对较差;

入户门位置:入户门设置灵活,在纵横墙均可设置,与管井位置互换;入户门向南开启时易形

成玄关空间,较纵墙开门减少了两厅中部空间,缩短进深;

管井位置:管井位置布置比较灵活,在纵横墙上均可布置;检修空间较大;实例:

空间形态分析:

a.楼梯、电梯有各自的等候空间,功能分区较为清晰;

b.入户门远离电梯和楼梯间,干扰少;

c.入户门向南侧开启时更有利于套型布置;

d.适用于南侧大面宽或三开间以上的舒适型套型;

综合评价:

a.适用于舒适型住宅;

b.公用面积,面宽大;

c.功能清晰,干扰少;

d.采光通风较好;

3.错位式

面积:交通空间面积20~22平方米

采光和通风性:楼梯、电梯、入户空间均能直接采光,比较明亮;平均采光,通风性较好;

入户门位置: a.入户门位置相对固定; b.入户后易形成玄关空间; c.户门过近,容易产生干扰;

管井位置:管井靠一侧设计;检修空间大小合理。

实例:

空间形态分析

a.楼梯,电梯间,入户空间及检修空间合为一体;

b.电梯间设于中部,节约了北部的面宽;

c.电梯噪音对电梯所在一侧的户型影响较大;

d.公共空间集中,面积小,容易造成使用干扰;

综合评价:

a.适用于经济型住宅

b.公用面积,面宽小

c.功能使用有一定交叉,易形成干扰

d.采光通风较好

4.上下式

面积:交通空间面积29~32平方米

采光和通风性:楼梯间直接采光,候梯间虽间接采光但效果尚可;入门处较暗;通风性较好;入户门位置: a.入户门位置灵活,位置较多; b.改变入户门的设置,便于设计多样套型;

管井位置:管井设置灵活,可在楼梯平台、候梯空间设置,也可利用入户空间的一面墙设置;修空间较大。

实例:

空间形态分析

a.楼梯,电梯间,入户空间相对独立,功能分区明确,使用互不干扰;

b.对于一梯三户的套型平面也适用;

综合评价:

a.适用于舒适型住宅

b.公用面积,面宽大

c.功能布局清晰,公共空间互不干扰

d.采光通风较好

5.垂直式

面积:交通空间面积36~38平方米

采光和通风性:楼梯、电梯空间均能直接采光;靠电梯一侧的入户门较暗;通风性较好;

入户门位置: a.入户门位置有一定灵活性,可以与管井互换位置; b.靠电梯侧入户门过深;管井位置:管井设置灵活,可利用楼梯平台,候梯空间对面位置,也可利用入户空间处的一

面墙设置;检修空间较大;

实例:

空间形态分析

a.楼梯,电梯间,入户空间相对独立,功能分区明确,使用互不干扰;

b.楼梯间可关闭,对消防相对有利;

c.楼梯、电梯的上下布置充分利用进深,节约了面宽;

d.电梯厅直接采光,虽然增加了一定面宽,但提高了居住的舒适性;

综合评价

a.适用于高档住宅

b.公用面积大,面宽较节约

c.功能布局清晰,公共空间互不干扰

d.采光通风较好,舒适度较高

四、板式高层住宅(12F-18F)

设计中多以一梯三户和一梯四户为主。设置一梯两户时,可以保证舒适性,但由于分摊的公共面积较大,经济性较差(适合高档住宅);

楼梯尺寸:开间2600mm、进深4800mm (封闭楼梯间一部)

层高:2800mm(共16步)

电梯井轴线尺寸:2100(宽)X2200(深);

以日立电梯载重800kg、速度为 1.5m/s,井道尺寸1850(宽)X2000(深)为例(两部电梯其中一部消防梯)。

1. 一梯两户布置形式

(1)左右式

a.交通空间面积37平方米;

b.公共空间相对独立,干扰性小;

c.入户空间有独立候梯空间;

d.管井检修区域较大;

e.调整管井位置,对于一梯三户户型也适用;(2)对面式

a.交通空间面积36.5平方米

b.公共空间集中,易造成干扰

c.入户门位置相对固定

d.管井检修口长度大

(3)错位式

a.交通空间面积35平方米

b.公共空间集中,易造成干扰

c.入户门位置固定且易形成干扰

d.管井检修面小,检修空间小

2.一梯三户布置形式

(1)左右式

面积:交通空间面积39平方米实例:

(2)对面式

面积:交通空间面积42平方米实例:

(3)错位式

面积:交通空间面积45平方米实例:

3.一梯四户布置形式

(1)错位式

面积:交通空间面积38平方米实例:

(2)平行式

面积:交通空间面积44平米实例:

(3)左右式

面积:交通面积40.8平方米实例:

五、塔式高层住宅(18F以上)

设计中多以两梯四户和两梯六户为主;

楼梯尺寸:开间2700mm/3300mm,进深7800mm /6800mm(防烟楼梯间两部)

层高:2900mm(共17步)

电梯井轴线尺寸:2300(宽)X2400(深);

以日立电梯载重1000kg,速度为 1.5m/s,井道尺寸2100(宽)X2200(深)为例(至少两部电梯其中一部消防梯)

1.一梯四户的塔式高层

楼梯+电梯的三种基本组合:

A类B类
