rs232协议标准RS232协议标准。
RS232是一种串行通信协议，用于在数据通信设备之间进行数据传输。
它是由美国电子工业协会（EIA）制定的一种标准，用于定义计算机和外部设备之间的通信接口。
RS232协议标准在计算机和外部设备之间的通信中发挥着重要作用，本文将对其进行详细介绍。
首先，RS232协议标准定义了通信设备之间的物理连接和电气特性。
它规定了通信设备之间的连接方式，包括连接线的引脚分配、传输速率、数据位、停止位、奇偶校验等参数。
这些规定保证了不同设备之间的兼容性，使它们能够进行可靠的数据传输。
其次，RS232协议标准还规定了通信设备之间的数据格式和控制信号。
它定义了数据的传输格式，包括起始位、数据位、停止位和奇偶校验位等，以及控制信号的使用方式，如数据就绪、数据发送、数据接收、数据结束等。
这些规定确保了数据在通信设备之间的正确传输和解释。
此外，RS232协议标准还定义了通信设备之间的通信协议。
它规定了通信设备之间的数据交换方式，包括同步传输和异步传输两种方式。
在同步传输中，数据以恒定的速率进行传输，而在异步传输中，数据以不定时的方式进行传输。
这些规定使不同通信设备能够根据自身的特性进行数据交换，从而实现了灵活的通信方式。
最后，RS232协议标准还规定了通信设备之间的控制和错误检测方式。
它定义了通信设备之间的控制信号，用于控制数据的传输和接收。
同时，它还定义了错误检测和纠正的方式，以确保数据在传输过程中的完整性和准确性。
总之，RS232协议标准在计算机和外部设备之间的通信中起着至关重要的作用。
它定义了通信设备之间的物理连接、数据格式、控制信号、通信协议和错误检测方式，保证了它们能够进行可靠的数据传输。
因此，了解和遵守RS232协议标准对于计算机和外部设备之间的通信至关重要。
原文地址：RS232、RS485、RS422通讯协议简介作者：黄花有主一、什么是RS-232 接口？（1）RS-232 的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C 接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
（“RS-232-C”中的“-C”只不过表示RS-232 的版本，所以与“RS-232”简称是一样的）它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC机将RS232 简化成了DB-9 连接器，从而成为事实标准。
而工业控制的RS-232口一般只使用RXD、TXD、GND 三条线。
（2）RS-232 接口的电气特征在RS-232-C 中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”为-3 到-15V；逻辑“0”为+3 到+15V。
RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTD CTS RI（3）RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座，通常插头在DCE 端，插座在DTE端。
PC 机的RS-232 口为9 芯针插座。
一些设备与PC 机连接的RS-232 接口，因为不使用对方的传送控制信号，只需要三条接口线，即“发送数据TXD”、“接收数据RXD”和“信号地GND”。
RS-232 传输线采用屏蔽双绞线。

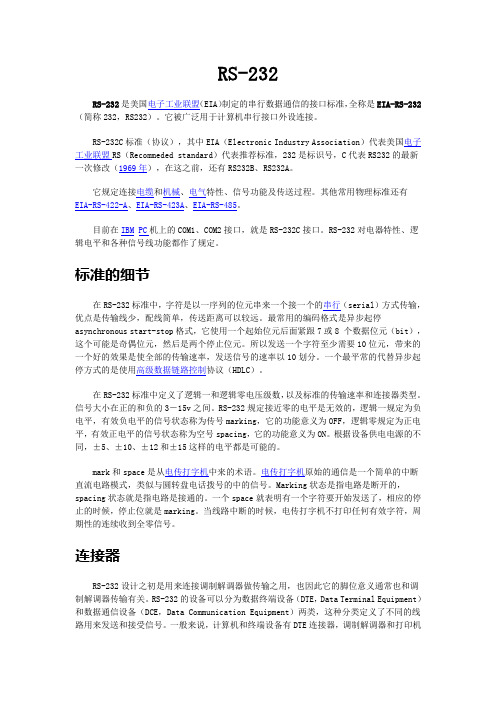

RS-232RS-232是美国电子工业联盟（EIA）制定的串行数据通信的接口标准，全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
RS-232C标准（协议），其中EIA（Electronic Industry Association）代表美国电子工业联盟RS（Recommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969年），在这之前，还有RS232B、RS232A。
它规定连接电缆和机械、电气特性、信号功能及传送过程。
其他常用物理标准还有EIA-RS-422-A、EIA-RS-423A、EIA-RS-485。
目前在IBM PC机上的COM1、COM2接口，就是RS-232C接口。
RS-232对电器特性、逻辑电平和各种信号线功能都作了规定。
标准的细节在RS-232标准中，字符是以一序列的位元串来一个接一个的串行（serial）方式传输，优点是传输线少，配线简单，传送距离可以较远。
最常用的编码格式是异步起停asynchronous start-stop格式，它使用一个起始位元后面紧跟7或8 个数据位元（bit），这个可能是奇偶位元，然后是两个停止位元。
所以发送一个字符至少需要10位元，带来的一个好的效果是使全部的传输速率，发送信号的速率以10划分。
一个最平常的代替异步起停方式的是使用高级数据链路控制协议（HDLC）。
在RS-232标准中定义了逻辑一和逻辑零电压级数，以及标准的传输速率和连接器类型。
信号大小在正的和负的3－15v之间。
RS-232规定接近零的电平是无效的，逻辑一规定为负电平，有效负电平的信号状态称为传号marking，它的功能意义为OFF，逻辑零规定为正电平，有效正电平的信号状态称为空号spacing，它的功能意义为ON。
根据设备供电电源的不同，±5、±10、±12和±15这样的电平都是可能的。

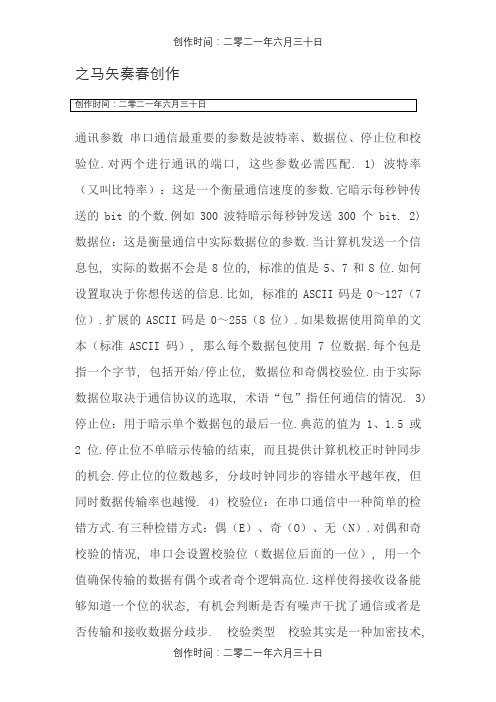

之马矢奏春创作创作时间：二零二一年六月三十日通讯参数串口通信最重要的参数是波特率、数据位、停止位和校验位.对两个进行通讯的端口, 这些参数必需匹配. 1) 波特率（又叫比特率）：这是一个衡量通信速度的参数.它暗示每秒钟传送的bit的个数.例如300波特暗示每秒钟发送300个bit. 2) 数据位：这是衡量通信中实际数据位的参数.当计算机发送一个信息包, 实际的数据不会是8位的, 标准的值是5、7和8位.如何设置取决于你想传送的信息.比如, 标准的ASCII码是0～127（7位）.扩展的ASCII码是0～255（8位）.如果数据使用简单的文本（标准 ASCII码）, 那么每个数据包使用7位数据.每个包是指一个字节, 包括开始/停止位, 数据位和奇偶校验位.由于实际数据位取决于通信协议的选取, 术语“包”指任何通信的情况. 3) 停止位：用于暗示单个数据包的最后一位.典范的值为1、1.5或2位.停止位不单暗示传输的结束, 而且提供计算机校正时钟同步的机会.停止位的位数越多, 分歧时钟同步的容错水平越年夜, 但同时数据传输率也越慢. 4) 校验位：在串口通信中一种简单的检错方式.有三种检错方式：偶（E）、奇（O）、无（N）.对偶和奇校验的情况, 串口会设置校验位（数据位后面的一位）, 用一个值确保传输的数据有偶个或者奇个逻辑高位.这样使得接收设备能够知道一个位的状态, 有机会判断是否有噪声干扰了通信或者是否传输和接收数据分歧步. 校验类型校验其实是一种加密技术,用于对文件内容进行审核.如果校验正确的话说明该数据帧正确, 可以用来解析；反之说明该数据帧有问题, 应该作废.经常使用的有异或校验、和校验、CRC-16校验和LRC校验.请注意, 这里说的校验和上面说的校验位是分歧的：校验位针对的是单个字节, 校验类型针对的是单个数据帧. 另外, 有些PLC在与人机界面进行串口通讯时还要进行站号的选择, 例如丰炜, 站号也需要匹配, 否则也无法联通.。
通訊協議1 壓縮BCD碼格式由PC機送出一個字元’R’（0X52）﹐本數顯箱在接收了一個’R’後﹐馬上回送17個字節給PC機。
這17個字節如下﹕Byte 1st﹕Head =0x0fe (十六進制值)。
Byte 2nd﹕符號位位5-7=0﹕保留位4﹕0（表示公制mm）﹐1（表示英制inch）。
位3=0﹕保留位2﹕Z 軸符號位﹐0表示”+”﹐1表示”-“。
位1﹕Y 軸符號位﹐0表示”+”﹐1表示”-“。
位0﹕X 軸符號位﹐0表示”+”﹐1表示”-“。
Byte 3rd: 狀態位位7-3=0﹕保留位2: Z軸狀態﹐0表示OK﹐1表示ERROR。
位1: Y軸狀態﹐0表示OK﹐1表示ERROR。
位0: X軸狀態﹐0表示OK﹐1表示ERROR。
Byte 4th-7th: X軸的值﹐採用壓縮BCD碼格式即X-value = B4 + B5 *102+B6*104+B7*106例如﹕設X軸的值為1234.567那么B4=0X67, B5 = 0X45 ﹐B6 = 0X23 , B7=01注﹕B4指第4個BYTE, B5指第5個BYTEByte 8th-11th: Y軸的值。
也採用壓縮BCD碼格式即Y-value = B8 + B9 *102+B10*104+B11*106Byte 12th-15th: Z軸的值﹐同樣採用壓縮BCD碼格式即Z-value = B12+B13*102+B14*104+B15*106Byte 16th-17th: 保留注意﹕1.不要關心不存在的軸的數值﹐例如﹕如果Byte 8th-11th是Y-value的值﹐則4th -7th和12th -15th不使用。
2.B4: 是指第4字節。
其他類似。
3.從B4 TO B17是壓縮BCD碼格式。
4.每個字節中，字長8位，起止位各一位，無奇偶校驗。
2 壓縮BCD格式舉例下面舉例說明該十七字節中內容如何生成。
設三個數軸X﹑Y﹑Z軸其中﹕x=-3.509, y=123.478, z=250.465。
rs232串口协议RS232串口协议是一种用于在计算机和外部设备之间进行数据传输的标准协议。
它定义了数据的传输格式、通信速率和通信控制信号，使得计算机可以与各种串口设备进行通信，并实现数据的双向传输。
RS232串口协议采用一对三线制，包括接地线（GND），发送数据线（TXD）和接收数据线（RXD）。
其中，TXD用于计算机向外部设备发送数据，RXD用于接收外部设备发送的数据。
通过这对数据线的组合使用，可以实现双向的数据传输。
RS232串口协议规定了数据的传输格式。
它使用串行传输方式，即将数据从计算机发送给外部设备或者从外部设备接收到计算机时，数据是按照位的形式进行传输的。
通信的单位是一个字节，每个字节由8位二进制数据组成。
数据传输的顺序是LSB（Least Significant Bit）先传输，即最低位先传输。
此外，每个字节之间需要加上起始位、停止位和校验位，用于标识数据的开始和结束，并保证数据传输的准确性。
RS232串口协议还规定了通信的速率，即波特率。
波特率是指单位时间内传输的位数，常用的波特率有9600bps、19200bps、38400bps等。
波特率越高，数据传输速度越快。
计算机与外部设备必须在通信之前约定好相同的波特率，以确保数据能够正确传输。
此外，RS232串口协议还定义了一些通信控制信号，用于控制数据的流动和通信的状态。
其中，RTS（Request to Send）信号和CTS（Clear to Send）信号用于控制数据的发送和接收；DTR（Data Terminal Ready）信号和DSR（Data Set Ready）信号用于表示计算机和外部设备的通信状态。
这些通信控制信号的状态变化可以触发计算机和外部设备之间的数据传输和通信动作。
总的来说，RS232串口协议是一种十分常用的数据传输协议。
它通过定义数据的传输格式、通信速率和通信控制信号，使得计算机可以与各种串口设备进行可靠的数据传输。
rs232串口通信原理串口就是计算机上一种非常通用设备通信得协议(不要与通用串行总线Universal Serial Bus或者USB混淆)。
大多数计算机包含两个基于RS232得串口。
串口同时也就是仪器仪表设备通用得通信协议;很多GPIB兼容得设备也带有RS 232口。
同时,串口通信协议也可以用于获取远程采集设备得数据。
串口通信得概念非常简单,串口按位(bit)发送与接收字节。
尽管比按字节(byte)得并行通信慢,但就是串口可以在使用一根线发送数据得同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时,规定设备线总常不得超过20米,并且任意两个设备间得长度不得超过2米;而对于串口而言,长度可达1200米。
典型地,串口用于ASCII码字符得传输。
通信使用3根线完成:(1)地线,(2)发送,(3)接收。
由于串口通信就是异步得,端口能够在一根线上发送数据同时在另一根线上接收数据。
其她线用于握手,但就是不就是必须得。
串口通信最重要得参数就是波特率、数据位、停止位与奇偶校验。
对于两个进行通行得端口,这些参数必须匹配:a,波特率:这就是一个衡量通信速度得参数。
它表示每秒钟传送得bit得个数。
例如300波特表示每秒钟发送300个bi t。
当我们提到时钟周期时,我们就就是指波特率例如如果协议需要4800波特率,那么时钟就是4800Hz。
这意味着串口通信在数据线上得采样率为4800Hz。
通常电话线得波特率为14400,28800与36600。
波特率可以远远大于这些值,但就是波特率与距离成反比。
高波特率常常用于放置得很近得仪器间得通信,典型得例子就就是GPIB设备得通信。
b,数据位:这就是衡量通信中实际数据位得参数。
当计算机发送一个信息包,实际得数据不会就是8位得,标准得值就是5、7与8位。
如何设置取决于您想传送得信息。
比如,标准得ASCII码就是0～127(7位)。
扩展得ASCII码就是0～25 5(8位)。
RS232、RS422、RS485串行通信协议的基础知识，看懂了，受用终身串行通信是PLC网络常用的通信方式，正确选择接口类型和协议标准，对保证通信可靠性具有重要意义。
RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
RS-232是现在主流的串行通信接口之一。
下面给大家科普一下RS232、RS422、RS485串行通信与协议的基础知识。
1、RS232RS232是一种标准的串行物理接口，232是标识号。
每个RS232接口都有两个物理连接器（插头），有9芯和25芯插头。
其中九针插头使用较为常见，引脚功能主要是：引脚2代表RXD，引脚3代表TXD，引脚5代表GND。
RS232是半双工通讯方式，由于干扰、导线电阻等原因，通讯距离不远，低速时几十米是可以的，实际应用中一般在15米以内。
串口的引脚定义要分清，详细请看下图：2、RS485RS485最大的通讯距离为1200米，最大传输速率为10M/S。
传输速率与传输距离成反比，最大传输距离只能以100 kb/s的传输速率达到。
如果需要传输更长的距离，则需要增加RS485中继器。
RS485支持多达32个节点。
在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（for RS485 & CAN）one pair 18 AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。
RS485接口不仅可以方便地实现两点之间数据传输，而且可以方便地用于多站之间的互联。
3、RS422和RS485接口标准电气接口电路使用平衡驱动差分接收电路以不同方式接收和发送信号，从而减少干扰。
