基于USB总线的ARINC429总线测试仪设计

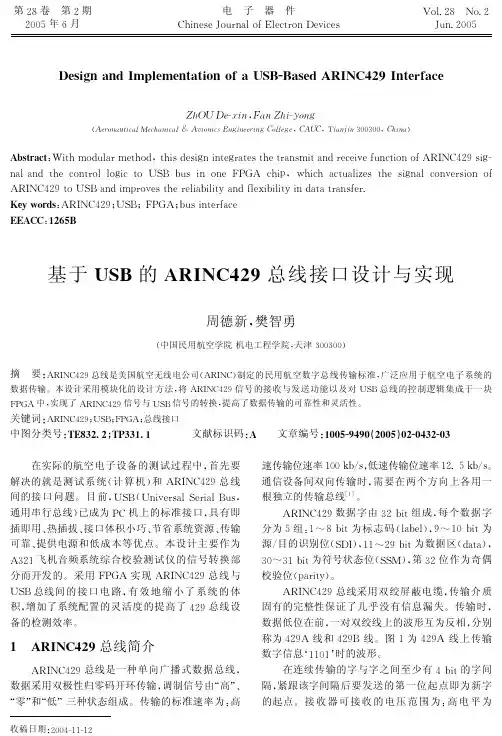

第Z 8卷!第Z 期Z O O 5年6月电!子!器!件C h i n e s e J o u r n a l o f e l e c t r o nd e v i c e sV o l .Z 8!No .Z J u n .Z O O 5D e s i g n a n d I m pl e m e n t a t i o n o f aU S B -B a s e dA R I N C 429I n t e r f a c e Z h O Ud e -s i n 9F a n Z h i -$o n g(A e r o n a u t i c a \e c h a n i c a 8A u i o n i c s e n g i n e e r i n g C o e g e 9C A U C 9T i a n ji n 3O O 3O O 9C h i n a )A b s t r a c t :W i t hm o d u l a rm e t h o d 9t h i s d e s i g n i n t e g r a t e s t h e t r a n s m i t a n d r e c e i v e f u n c t i o n o f A R I N C 4Z 9s i g-n a l a n dt h ec o n t r o l l o g i ct o U S B b u si no n eF P G A c h i p 9W h i c ha c t u a l i z e st h es i g n a lc o n v e r s i o no f A R I N C 4Z 9t oU S Ba n d i m p r o v e s t h e r e l i a b i l i t y a n d f l e x i b i l i t yi n d a t a t r a n s f e r .K e y w o r d s :A R I N C 4Z 99U S B 9F P G A 9b u s i n t e r f a c e E E A C C :1265B基于U S B 的A R I N C 429总线接口设计与实现周德新!樊智勇(中国民用航空学院机电工程学院9天津3O O 3O O)收稿日期!Z O O 4-11-1Z摘!要!A R I N C 4Z 9总线是美国航空无线电公司(A R I N C)制定的民用航空数字总线传输标准9广泛应用于航空电子系统的数据传输D 本设计采用模块化的设计方法9将A R I N C 4Z 9信号的接收与发送功能以及对U S B 总线的控制逻辑集成于一块F P G A 中9实现了A R I N C 4Z 9信号与U S B 信号的转换9提高了数据传输的可靠性和灵活性D 关键词!A R I N C 4Z 99U S B 9F P G A 9总线接口中图分类号!T E 832.2"T P 331.1!!文献标识码!A !!文章编号!1005-9490#2005$02-0432-03!!在实际的航空电子设备的测试过程中9首先要解决的就是测试系统(计算机)和A R I N C 4Z 9总线间的接口问题D 目前9U S B (U n i v e r s a l S e r i a lB u s 9通用串行总线)已成为P C 机上的标准接口9具有即插即用~热插拔~接口体积小巧~节省系统资源~传输可靠~提供电源和低成本等优点D 本设计主要作为A 3Z 1飞机音频系统综合校验测试仪的信号转换部分而开发的D 采用F P G A 实现A R I N C 4Z 9总线与U S B 总线间的接口电路9有效地缩小了系统的体积9增加了系统配置的灵活度的提高了4Z 9总线设备的检测效率D1!AR I N C 429总线简介A R I N C 4Z 9总线是一种单向广播式数据总线9数据采用双极性归零码开环传输9调制信号由 高 ~零 和 低 三种状态组成D 传输的标准速率为:高速传输位速率1O O k b /s 9低速传输位速率1Z .5k b /s D 通信设备间双向传输时9需要在两个方向上各用一根独立的传输总线 1I DA R I N C 4Z 9数据字由3Zb i t 组成9每个数据字分为5组:1。

基于USB协议的ARINC429总线接口板的设计
马存宝;张韦;周宇晗
【期刊名称】《计算机测量与控制》
【年(卷),期】2008(16)6
【摘要】为实现便携计算机与ARINC429总线接口的通信,采用PDIUSBD12、HS-3182、HS-3282芯片,设计了一种基于USB协议的ARINC429总线接口板;给出了系统的总体设计及工作原理,重点阐述了USB与ARINC429总线的接口硬件设计、接口板固件程序的编写、USB驱动程序和应用程序的编写;提出了一种外接板卡的电源优化设计方案,解决了便携设备外接口供电问题;实验结果表明,该总线接口板数据传输稳定可靠,具有一定的工程应用价值.
【总页数】4页(P859-861,864)
【作者】马存宝;张韦;周宇晗
【作者单位】西北工业大学航空学院,陕西西安,710072;西北工业大学航空学院,陕西西安,710072;西北工业大学航空学院,陕西西安,710072
【正文语种】中文
【中图分类】TP336
