串联的电路和并联的电路

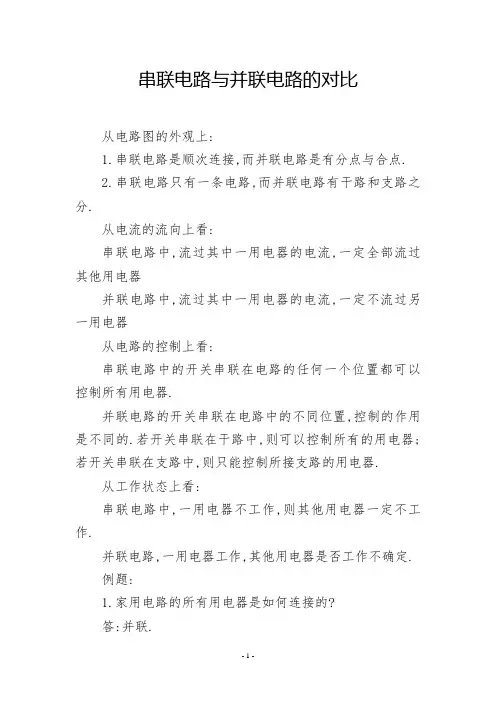

串联电路与并联电路的对比
从电路图的外观上:
1.串联电路是顺次连接,而并联电路是有分点与合点.
2.串联电路只有一条电路,而并联电路有干路和支路之分.
从电流的流向上看:
串联电路中,流过其中一用电器的电流,一定全部流过其他用电器
并联电路中,流过其中一用电器的电流,一定不流过另一用电器
从电路的控制上看:
串联电路中的开关串联在电路的任何一个位置都可以控制所有用电器.
并联电路的开关串联在电路中的不同位置,控制的作用是不同的.若开关串联在干路中,则可以控制所有的用电器;若开关串联在支路中,则只能控制所接支路的用电器.
从工作状态上看:
串联电路中,一用电器不工作,则其他用电器一定不工作.
并联电路,一用电器工作,其他用电器是否工作不确定.
例题:
1.家用电路的所有用电器是如何连接的?
答:并联.
分析:从控制的角度分析,家庭电路,不同的开关控制不同的用电器,互不影响.
2.马路上的路灯,总是同时亮同时灭,你认为他们是如何连接的?
答:并联
分析:从工作的状态看,其中一个路灯坏了,以后其他路灯还能继续工作.
张店二中陈维。

串联电路和并联电路串联电路和并联电路是电学中常见的两种基本电路连接方式。

串联电路是指多个电子元件按照一定的顺序连接在一起，电流从一个元件流向另一个元件；而并联电路是指多个电子元件同时连接在电路中，电流分流通过各个元件。

首先，我们来了解串联电路。

在串联电路中，电流在各个元件之间是保持不变的。

因为电流只有一条路径可以流通，所以沿着电路的路径，电流从一个元件流向另一个元件。

以电阻为例，串联连接的电阻相当于把电阻值相加。

假设有两个串联的电阻，阻值分别是R1和R2，那么总的串联电阻为R = R1 + R2。

类似地，串联电容的总电容为C =C1 + C2，串联电感的总电感为L = L1 + L2。

接下来，我们来探讨并联电路。

在并联电路中，电流在各个元件之间分流。

因为电流可以分成不同路径通过各个元件，所以在任意一个元件上电流大小是保持不变的。

以电阻为例，并联连接的电阻相当于通过了多条电流通路，所以总的并联电阻为倒数和的倒数。

假设有两个并联的电阻，阻值分别是R1和R2，那么总的并联电阻为1/R = 1/R1 + 1/R2。

类似地，对于并联电容，总电容为C = C1 + C2；对于并联电感，总电感为1/L = 1/L1 + 1/L2。

串联电路和并联电路各自有其特点和应用。

在串联电路中，电流是相同的，所以电流通过每个元件时都是相同的，这样有利于保持电路中元件的工作正常。

串联电路也可以用于电压的分压。

比如在家用电路中，为了给不同家电提供不同的电压，可以通过串联电阻来进行电压调节。

而在并联电路中，电压是相同的，所以各个元件接受的电压是不变的，这样有利于平均分配电压。

并联电路也可以用于电流的分流。

比如在家用电路中，为了让多个家电同时工作，可以通过并联电阻来进行电流的分配，保持各个电器的正常工作。

以上介绍了串联电路和并联电路的基本原理和应用。

在实际电路中，串联和并联电路经常同时出现在复杂的电路中，通过合理的串并联组合，可以构建出各种复杂的电路功能。

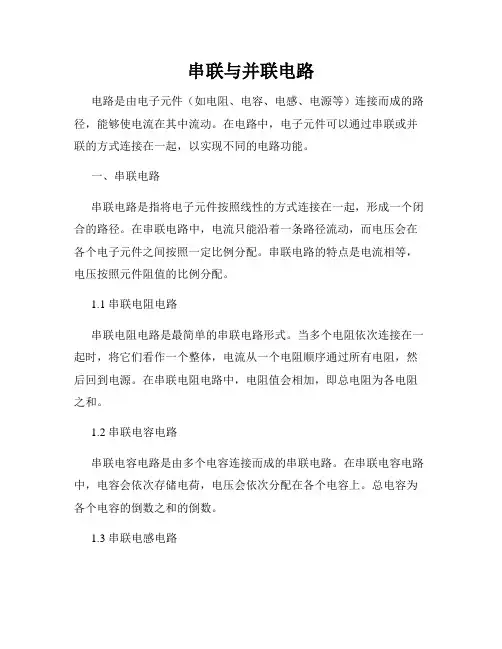

串联与并联电路电路是由电子元件（如电阻、电容、电感、电源等）连接而成的路径，能够使电流在其中流动。

在电路中，电子元件可以通过串联或并联的方式连接在一起，以实现不同的电路功能。

一、串联电路串联电路是指将电子元件按照线性的方式连接在一起，形成一个闭合的路径。

在串联电路中，电流只能沿着一条路径流动，而电压会在各个电子元件之间按照一定比例分配。

串联电路的特点是电流相等，电压按照元件阻值的比例分配。

1.1 串联电阻电路串联电阻电路是最简单的串联电路形式。

当多个电阻依次连接在一起时，将它们看作一个整体，电流从一个电阻顺序通过所有电阻，然后回到电源。

在串联电阻电路中，电阻值会相加，即总电阻为各电阻之和。

1.2 串联电容电路串联电容电路是由多个电容连接而成的串联电路。

在串联电容电路中，电容会依次存储电荷，电压会依次分配在各个电容上。

总电容为各个电容的倒数之和的倒数。

1.3 串联电感电路串联电感电路是由多个电感连接而成的串联电路。

在串联电感电路中，电感会依次储存磁场能量，电流会依次通过各个电感。

总电感为各个电感的总和。

二、并联电路并联电路是指将电子元件按照并行的方式连接在一起，形成一个平行的路径。

在并联电路中，电流会分流通过各个电子元件，而电压在各个电子元件之间相等。

并联电路的特点是电流按照元件阻值的倒数比例分配，电压相等。

2.1 并联电阻电路并联电阻电路是由多个电阻连接而成的并联电路。

在并联电阻电路中，电流会分流通过各个电阻，而电压在各个电阻之间相等。

总电阻为各个电阻的倒数之和的倒数。

2.2 并联电容电路并联电容电路是由多个电容连接而成的并联电路。

在并联电容电路中，电流会分流通过各个电容，而电压在各个电容之间相等。

总电容为各个电容的总和。

2.3 并联电感电路并联电感电路是由多个电感连接而成的并联电路。

在并联电感电路中，电流会分流通过各个电感，而电压在各个电感之间相等。

总电感为各个电感的倒数之和的倒数。

结论：串联与并联是电路中常用的连接方式。

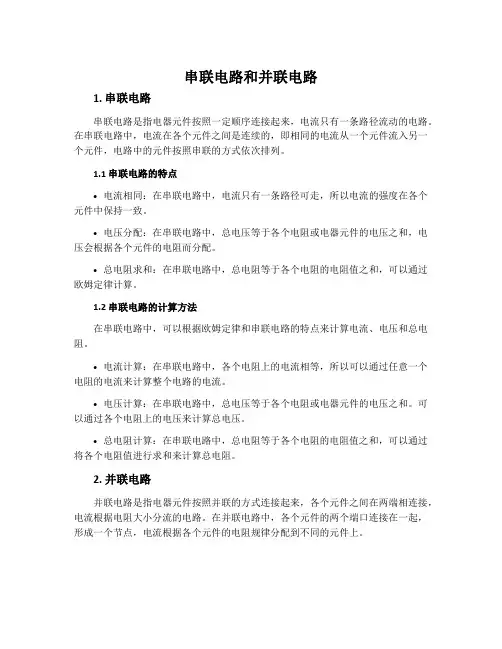

串联电路和并联电路1. 串联电路串联电路是指电器元件按照一定顺序连接起来，电流只有一条路径流动的电路。

在串联电路中，电流在各个元件之间是连续的，即相同的电流从一个元件流入另一个元件，电路中的元件按照串联的方式依次排列。

1.1 串联电路的特点•电流相同：在串联电路中，电流只有一条路径可走，所以电流的强度在各个元件中保持一致。

•电压分配：在串联电路中，总电压等于各个电阻或电器元件的电压之和，电压会根据各个元件的电阻而分配。

•总电阻求和：在串联电路中，总电阻等于各个电阻的电阻值之和，可以通过欧姆定律计算。

1.2 串联电路的计算方法在串联电路中，可以根据欧姆定律和串联电路的特点来计算电流、电压和总电阻。

•电流计算：在串联电路中，各个电阻上的电流相等，所以可以通过任意一个电阻的电流来计算整个电路的电流。

•电压计算：在串联电路中，总电压等于各个电阻或电器元件的电压之和。

可以通过各个电阻上的电压来计算总电压。

•总电阻计算：在串联电路中，总电阻等于各个电阻的电阻值之和，可以通过将各个电阻值进行求和来计算总电阻。

2. 并联电路并联电路是指电器元件按照并联的方式连接起来，各个元件之间在两端相连接，电流根据电阻大小分流的电路。

在并联电路中，各个元件的两个端口连接在一起，形成一个节点，电流根据各个元件的电阻规律分配到不同的元件上。

2.1 并联电路的特点•电压相同：在并联电路中，各个元件的两个端口连接在一起，所以相同的电压会施加到各个元件上。

•电流分流：在并联电路中，总电流等于各个分支电流之和，电流会根据分支电阻的大小进行分流。

•电阻求倒数再求和：在并联电路中，总电阻等于各个电阻的倒数之和的倒数。

2.2 并联电路的计算方法在并联电路中，可以根据欧姆定律和并联电路的特点来计算电流、电压和总电阻。

•电流计算：在并联电路中，分支电路的电流之和等于总电流，可以通过总电流和各个分支电阻的比例来计算分支电流。

•电压计算：在并联电路中，各个元件的端口电压相同，所以可以通过任意一个元件的电压来计算整个电路的电压。

并联电路与串联电路在电路中，存在着两种主要的连接方式，即并联电路和串联电路。

并联电路和串联电路在电路设计和应用中起着至关重要的作用。

本文将详细介绍并联电路和串联电路的概念、特点以及其在实际中的应用。

一、并联电路并联电路是指多个电器或元件的正负极通过导线分别相连，并且它们的正极或负极相连的电路连接方式。

在并联电路中，电流在分支上总是保持不变，而电压则在各元件之间分配。

这意味着在并联电路中，每个元件在电路中都有相同的电压值，而电流则会根据不同的元件而变化。

并联电路的特点之一是电流分支。

在并联电路中，当电流进入分支处时，会根据不同分支的电阻值而分流。

每个分支的电流都可以根据欧姆定律计算得出。

另一个特点是电压保持。

在并联电路中，每个元件的电压是相同的，无论其电阻值大小如何。

这是因为并联电路的电路连接方式决定了各分支间具有相同的电势差。

并联电路在实际中有着广泛的应用。

例如，在家庭中，我们常见的是多个电器并联接在同一个插座上。

这使得每个电器都能够独立地工作，而不会相互影响。

并联电路也被广泛应用在电子设备和通信系统中，以实现不同功能的元件间的独立操作。

二、串联电路串联电路是指多个电器或元件的正负极依次相连，形成一个回路的连接方式。

在串联电路中，电流在整个电路中保持不变，而电压则在各个元件上依次分配。

这意味着在串联电路中，每个元件都承受相同的电流，而电压则根据不同元件的电阻值而变化。

串联电路的特点之一是电流保持。

在串联电路中，由于电流在整个电路中保持不变，因此通过每个元件的电流值是相同的。

另一个特点是电压分配。

在串联电路中，不同电阻值的元件会根据其电阻比例来分配电压。

这是因为串联电路的电路连接方式使得电压在各个元件之间逐一累加。

与并联电路一样，串联电路在实际中也有广泛的应用。

例如，在照明系统中，多个灯泡串联连接在一个电源上，使得每个灯泡都能够受到相同的电流供应。

串联电路还可以应用于电子设备中的逻辑电路和数字电路，以实现不同元件间的顺序操作和信号传输。

串联电路和并联电路
1.串联电路
定义:用电器首尾依次连接在电路中
特点:电路只有一条路径,任何一处断路都会出现断路。

故障排除方法之一:用一根导线逐个跨接开关、用电器，如果电路形成通路，就说明被短接的那部分接触不良或损坏。

千万注意:绝对不可用导线将电源短路。

串联电路电压规律:串联电路两端的总电压等于各用电器两端电压之和，
即:U=U1+U2
U1∶U2∶U3=IR1∶IR2∶IR3=R1∶R2∶R3
P1∶P2∶P3=I刀1∶I刀2∶I刀3=R1∶R2∶R3
串联电路的特点:
串联电路电流规律:I=I1=I2
2.并联电路
定义:并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。

(例如，一个包含两个电灯泡和一个9 V电池的简单电路。

若两个电灯泡分别由两组导线分开地连接到电池，则两灯泡为并联。

特点:电路有多条路径,每一条电路之间互相独立，有一个电路元件短路则会造成电源短路。

单位:在这里可测量的变量是R电阻单位欧姆(Ω)，I电流单位安培(A)(库仑每秒)和V电压单位伏特(V)(焦耳每库仑)。

并联电路中用导线连接在电源两极的任意两点间的电压相等。

电路中每个环路中的电流由欧姆定律得出: 电压并联电路中各电阻的电压与总电压相同。

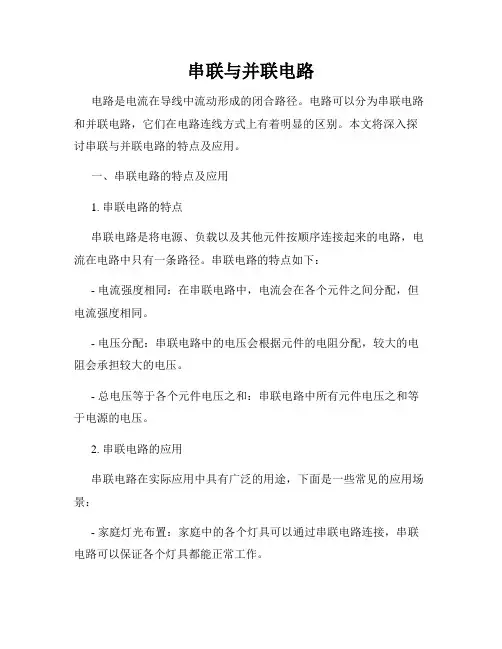

串联与并联电路电路是电流在导线中流动形成的闭合路径。

电路可以分为串联电路和并联电路，它们在电路连线方式上有着明显的区别。

本文将深入探讨串联与并联电路的特点及应用。

一、串联电路的特点及应用1. 串联电路的特点串联电路是将电源、负载以及其他元件按顺序连接起来的电路，电流在电路中只有一条路径。

串联电路的特点如下：- 电流强度相同：在串联电路中，电流会在各个元件之间分配，但电流强度相同。

- 电压分配：串联电路中的电压会根据元件的电阻分配，较大的电阻会承担较大的电压。

- 总电压等于各个元件电压之和：串联电路中所有元件电压之和等于电源的电压。

2. 串联电路的应用串联电路在实际应用中具有广泛的用途，下面是一些常见的应用场景：- 家庭灯光布置：家庭中的各个灯具可以通过串联电路连接，串联电路可以保证各个灯具都能正常工作。

- 电子产品连接：电子产品中的电路通常采用串联电路连接，以确保各个元件正常工作。

- 电池组连接：多个电池可以通过串联电路连接成一个更大的电池组，以增加工作时间或输出电压。

二、并联电路的特点及应用1. 并联电路的特点并联电路是将电源、负载以及其他元件同时连接到相同的两个节点上的电路。

并联电路的特点如下：- 电势差相同：在并联电路中，相同节点上的元件具有相同的电势差。

- 电流分配：并联电路中的电流会根据元件的电阻分配，较小的电阻会承担较大的电流。

- 总电流等于各个元件电流之和：并联电路中所有元件电流之和等于电源的电流。

2. 并联电路的应用并联电路在实际应用中也有着广泛的应用场景，下面是一些常见的例子：- 并联电阻：在电路中加入并联电阻可以有效降低电路的总阻抗，提高电路的通断能力。

- 并联电容：并联电容可以增加电路的总容量，提高电路的储能能力。

- 并联电感：在电源输出端并联电感可以消除电源纹波，提高电源的稳定性。

三、串联与并联电路的比较串联电路和并联电路在连线方式上存在差异，它们也有各自的特点和应用。

下面是串联与并联电路的比较：- 电流分配方式：串联电路中，电流在各个元件之间是相同的；并联电路中，电流在各个元件之间是分配的。

串联电路与并联电路电路是指由电源、导线和电器元件组成的电流传输路径。

在电路中，串联电路和并联电路是两种基本的电路连接方式。

它们在电流、电压和电阻等方面表现出不同的特点。

本文将详细介绍串联电路和并联电路的定义、特点和实际应用。

一、串联电路1. 定义串联电路指的是电器元件按照一定顺序连接在电路中的一种连接方式。

在串联电路中，两个或多个电器元件依次相连，电流在电路中只能沿着一条路径流动。

2. 特点（1）电流相等：在串联电路中，电流在各个元件之间是恒定且相等的。

这是因为串联电路中没有分流，电流只能依次通过每个元件。

（2）电压分配：串联电路中，电压分配按照电阻大小进行。

较大的电阻所消耗的电压也较大，反之则较小。

（3）总电阻等于各个电阻之和：在串联电路中，各个电阻连接在一起时会产生累加效应，总电阻等于各个电阻的和。

（4）功率等于电压乘以电流：在串联电路中，功率等于各个元件的电压乘以电流之和。

3. 实际应用（1）电灯串联：在家庭照明中，多个电灯通常是串联连接的，这样可以确保每个电灯都能正常发亮。

（2）电子设备内部连接：电子设备内部的电路通常采用串联连接方式，以便电流、电压和信号的顺序传递。

二、并联电路1. 定义并联电路指的是电器元件按照不同的路径连接在电路中的一种连接方式。

在并联电路中，两个或多个电器元件同时与电源相连，电流在各个元件之间分流。

2. 特点（1）电流分配：在并联电路中，电流会根据每个元件的电阻情况进行分流。

较小的电阻所消耗的电流较大，反之则较小。

（2）电压相等：并联电路中，各个元件之间的电压是相等的。

这是因为并联电路中，各个元件都直接与电源相连，电压不会发生改变。

（3）总电阻等于各个电阻的倒数之和的倒数：在并联电路中，各个电阻连接在一起时会产生并联效应，总电阻等于各个电阻的倒数之和的倒数。

（4）功率等于电压乘以电流：在并联电路中，功率等于各个元件的电压乘以电流之和。

3. 实际应用（1）家庭用电：在家庭用电中，电器设备通常是并联连接的，这样可以确保每个电器都能正常工作。

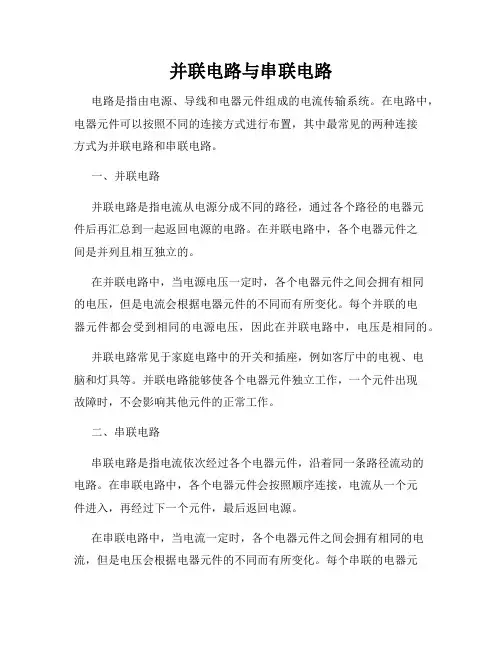

并联电路与串联电路电路是指由电源、导线和电器元件组成的电流传输系统。

在电路中，电器元件可以按照不同的连接方式进行布置，其中最常见的两种连接方式为并联电路和串联电路。

一、并联电路并联电路是指电流从电源分成不同的路径，通过各个路径的电器元件后再汇总到一起返回电源的电路。

在并联电路中，各个电器元件之间是并列且相互独立的。

在并联电路中，当电源电压一定时，各个电器元件之间会拥有相同的电压，但是电流会根据电器元件的不同而有所变化。

每个并联的电器元件都会受到相同的电源电压，因此在并联电路中，电压是相同的。

并联电路常见于家庭电路中的开关和插座，例如客厅中的电视、电脑和灯具等。

并联电路能够使各个电器元件独立工作，一个元件出现故障时，不会影响其他元件的正常工作。

二、串联电路串联电路是指电流依次经过各个电器元件，沿着同一条路径流动的电路。

在串联电路中，各个电器元件会按照顺序连接，电流从一个元件进入，再经过下一个元件，最后返回电源。

在串联电路中，当电流一定时，各个电器元件之间会拥有相同的电流，但是电压会根据电器元件的不同而有所变化。

每个串联的电器元件都会受到完整电路中的全部电压，因此在串联电路中，电压是累加的。

串联电路常见于家电中的电路板和电池组等，例如计算机主板、手机电池等。

串联电路的特点是各个电器元件工作稳定，在电压和电流方面相互依赖，一个元件出现故障，则整个电路的运行会受到影响。

三、并联电路与串联电路的比较1. 电压和电流分布：- 并联电路中，各个电器元件之间电压相同，电流根据元件不同而变化。

- 串联电路中，各个电器元件之间电流相同，电压根据元件不同而变化。

2. 故障影响：- 并联电路中，一个电器元件出现故障不影响其他元件的工作。

- 串联电路中，一个电器元件出现故障会影响整个电路的工作。

3. 功能独立性：- 并联电路中，各个电器元件功能相互独立。

- 串联电路中，各个电器元件功能相互依赖。

4. 电路布局：- 并联电路中，各个电器元件之间是平行连接的。
