檩条示意图

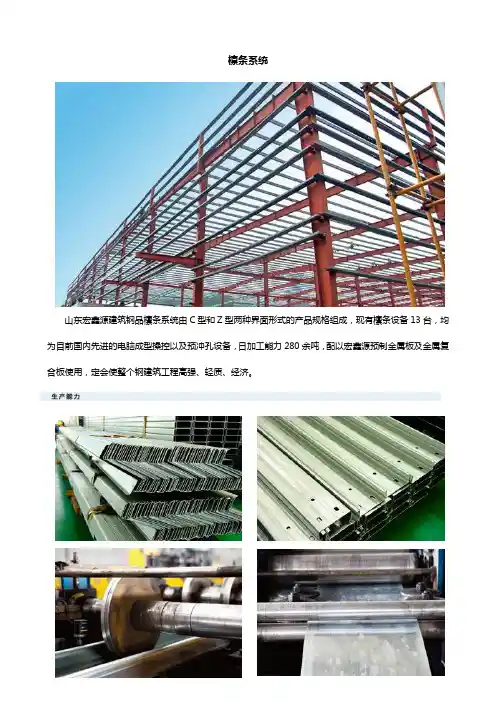

檩条系统
山东宏鑫源建筑钢品檩条系统由C型和Z型两种界面形式的产品规格组成，现有檩条设备13台，均为目前国内先进的电脑成型操控以及预冲孔设备，日加工能力280余吨，配以宏鑫源预制金属板及金属复合板使用，定会使整个钢建筑工程高强、轻质、经济。

山东宏鑫源钢结构生产原材料均采用热浸泡镀锌Z275g/㎡以上，Q345高轻度的带钢，高标准热浸镀锌处理，防腐性能优越，常备库存5000吨以上。

电脑数控打孔，加工精度高，配合优化界面设计和连续搭接设计，满足大跨度设计要求、安全轻巧、安装便捷。

采用先进的预冲孔技术，孔径和孔距在工厂内通过数控生产线精确打孔，不需要现场钻孔，不仅保护了檩条的镀锌层，可避免檩条因现场冲孔而发生的锈蚀现场，延长檩条寿命。

而且也使檩条能更好的与板材、隅撑及拉杆支撑连接，便于安装，准确度高。

C型屋面檩条搭接示意图（a-小腿边长b-中腿边长h-高度t-厚度）
Z型屋面檩条搭接示意图（a-小腿边长b-中腿边长h-高度t-厚度）。

6.1檩条设计屋面材料为压型钢板，屋面坡度1/20（ 2.86o α=），檩条跨度7.5m,于l/3处各设一道拉条；檩条间距1.50m 。

钢材Q235。

. 6.1.1荷载和内力计算（对水平投影面）（1）永久荷载压型钢板（二层含保温） 0.30 kN/2m 檩条（包括拉条） 0.05 kN/2m（2）可变荷载标准值：屋面均布活荷载0.5 kN/2m ，雪荷载20.25N /k m ，计算时取两者的较大值0.5 kN/2m 。

基本风压=0ω0.55kN/2m 。

（3）永久荷载与屋面活荷载组合：1.2×永久荷载+1.4×活荷载 1）檩条线荷载：标准值：(0.350.50) 1.5 1.275N /k p k m =+⨯= 设计值：(1.20.35 1.40.5) 1.5 1.68N /p k m =⨯+⨯⨯= 则：sin 2.860.084N /o x p p k m == cos2.86 1.678N /o y p p k m ==在刚架最大主平面内（对x 轴）由y p 引起的弯矩设计值（檩条简支）：22/81 1.6787.511.862KN ==⨯⨯=⋅x y M p l m在刚架最小主平面内（对y 轴）由x p 引起的弯矩设计值（ 3.5<x y p p 采用1/3跨处的负弯矩）：22/901900.0847.50.053KN =-=⨯⨯=⋅y x M p l m图6.1 第一种荷载组合下檩条弯矩图2）永久荷载与风荷载组合：1.0×永久荷载+1.4×风荷载 由于房屋总高度为8.4m 可查得其风荷载高度变化系数z μ=1.0。

根据《门式钢架轻型房屋钢结构技术规程》CECS102-2002第58页风荷载体形系数计算方法，取端跨进行计算知s μ=-1.4，垂直屋面的风荷载标准值：20 1.4 1.00.55 1.050.809KN /ωμμω==-⨯⨯⨯=-k s z m 檩条线荷载设计值：1.00.35 1.5sin2.860.0262KN /=⨯⨯⨯=o x p m1.40.809 1.50.35 1.5cos2.86 1.175KN /y p m =⨯⨯-⨯⨯=o 弯矩设计值（3.5<x y p p 采用1/3跨处的负弯矩）：22/818 1.1757.58.262KN ==⨯⨯=⋅x y M p l m 22/9010.02627.50.016KN ==⨯⨯=⋅y x M p l m 按第一种组合为最不利组合计算 6.1.3截面选择与截面特性 （1）选用毛截面的截面尺寸初步选用2507520 2.5C ⨯⨯⨯，查《门式刚架轻型房屋钢结构技术规程》 CECS102-2002附表C 可知其截面特性为：210.48A cm = 8.23/m kg m = 0 1.934=x cm4952.33x I cm = 9.53x i cm = 376.19x W cm =471.31y I cm = 2.69y i cm = 3max 36.86y W cm =3min 12.81y W cm = 0 4.84e cm = 40.2184t I cm = 68415.77w I cm =305.2/75/==t b ，/250/2.5100h t ==， 先按毛截面计算截面的应力（拉为负、压为正）图6.2 檩条在荷载作用下角点编号图662133max 11.862100.05310157.128/76.191036.8610σ⨯-⨯=-=-=⨯⨯y X x y M M N mm W W （压） 662233min 11.862100.05310151.552/76.191012.8110σ⨯⨯=+=-=⨯⨯y X x y M M N mm W W （压） 662333max 11.862100.05310154.252/76.191036.8610σ⨯⨯=+=-=⨯⨯y X x y M M N mm W W （拉） 662433min 11.862100.05310159.817/76.191012.8110σ⨯⨯=-=+=⨯⨯y X x y M M N mm W W （拉） （2）受压杆件稳定系数1）腹板腹板为加劲板件，压力分布不均匀系数： min max 154.252157.1280.9821ψσ==-=->-由《冷弯薄壁型钢结构技术规范》GB50018-2002公式5.6.2查得受压板件的稳定系数：227.8 6.299.787.8 6.29(0.982)9.78(0.982)23.408ψψ=-+=-⨯-+⨯-=k2）上翼缘板上翼缘板为最大压应力作用于部分加劲肋板件的支承力，压力不均匀系数：min max 151.552157.1280.9651ψσ===>-由《冷弯薄壁型钢结构技术规范》GB50018-2002公式5.6.2-3查得受压板件的稳定系数：225.8911.59 6.68 5.8911.590.965 6.680.9650.926ψψ=-+=-⨯+⨯=k（3）受压板件有效宽度1）腹板0.926=c k23.408=k250=b mm75c mm = 2.5t mm =21157.128σ=Nmm1.478 1.1ε===> 其中c k 为邻接板件的受压稳定系数。

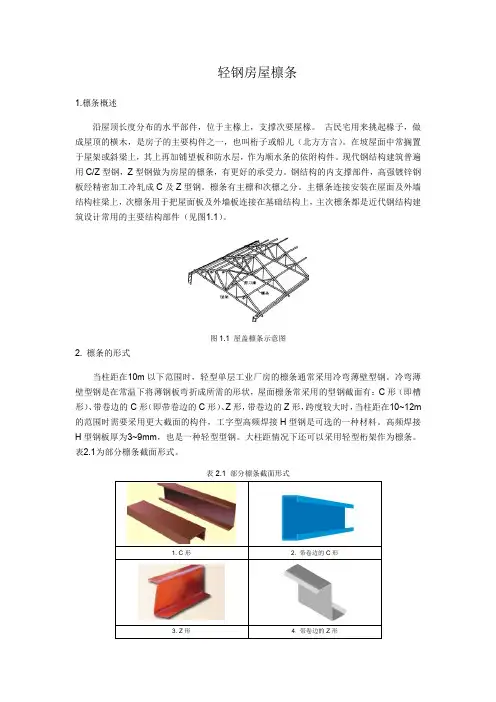

12米柱距屋面檩条设计一：檩条选择12米柱距屋面檩条可选用以下几种形式：①连续Z型冷弯薄壁型钢檩条②简支C型冷弯薄壁型钢檩条(双檩)③高频焊接H型钢④桁架式檩条⑤主次梁结构冷弯薄壁型钢的优点是节材高效，耗钢少，自重轻，制作运输简单，安装工期短，容易批量生产，因此广泛应用于轻钢结构厂房屋面和墙面的围护檩条和墙梁。

而Z型冷弯薄壁型钢檩条可利用不同上下翼缘宽度（即檩条的大小头的加工）进行相邻檩条嵌套形成连续檩条。

连续檩条的受力特点与连续梁相同，相比较简支檩条而言，檩条采用连续形式，从而降低了跨中弯矩峰值，减小檩条的断面及檩条变形，因此在檩条跨度和作用荷载较大的情况下使用较多。

简支檩条的优点则是制作与安装方便、受力明确，较多的使用于跨度和荷载不大的情形中。

对于12米柱距的厂房，则普通的单檩条一般是满足不了要求的，需要设置双檩。

相对连续檩条，采用简支的双檩条用钢量上会比较大，所以整个工程全部采用肯定不经济。

简支檩条可配合连续檩条，仅用于屋面端跨或者不能形成连续处。

高频焊接H型钢与冷弯薄壁型钢檩条相比，具有承载能力高、侧向刚度大、抗震性能好等优点，因此适用于屋面荷载大、檩条跨度大、檩条间距大或者吊车吨位较大的工业厂房中。

桁架式檩条由上弦、下弦、腹杆组成，其主要经济性表现在空腹上，一般桁架式檩条高度较其它形式檩条高度要高，又因其与屋面梁采用平接，故在屋面体系中可以身兼数职，使整个体系更加经济简洁---可以兼做屋面刚性系杆，可以兼做屋面垂直支撑、减少屋面钢梁平面外计算长度，可以兼做檐口抗风桁架的弦杆，还可以作为屋面通风气楼的支撑梁。

传统的桁架式檩条上弦、下弦杆件为双角钢，腹杆为单角钢。

而近几年新型的欧本桁架檩条，其上下弦杆通常采用“几”字形冷弯薄壁型钢，腹杆则采用焊接圆管。

桁架式檩条适用于吊车吨位大，厂房高度高，屋面荷载较大的普通厂房里。

传统桁架式檩条焊接、加工制作比较麻烦；欧本桁架生产厂家较少，产品价格相对较高。
