叙述调制解调器概念及工作原理
调制解调器（Modem）是一个将数字信号转换为模拟信号（调制）传输到远程地点，并将接收到的模拟信号转换为数字信号（解调）的设备。
调制解调器主要用于将计算机或其他数字设备产生的数字数据信号传送到远程位置，例如通过电话线传输数据。
调制解调器的工作原理如下：
1. 调制（Modulation）：调制器接收到来自数字设备的二进制数据信号，并将其转换为模拟信号。
这通常通过将数字信号与一个称为载波信号的高频调制信号相乘来实现。
这样可以使数字信号能够在模拟信道上传输。
2. 传输（Transmitting）：调制器将调制后的模拟信号通过传输介质（如电话线）发送到远程设备。
传输介质可以是电线、光纤或无线电波等。
3. 解调（Demodulation）：远程设备上的解调器接收到发送的模拟信号，并将其转换为数字信号。
解调器使用与发送端相同的载波信号和调制技术来反向操作。
解调器提取并恢复出原始的数字信号。
4. 接收（Receiving）：解调后的数字信号传送到接收设备，如计算机或其他数字设备。
调制解调器的速度通常以位每秒（bps）来衡量。
调制解调器的速度取决于多个因素，包括调制技术、传输介质的带宽和信
号噪声等。
调制解调器在互联网和通信领域起着重要的作用，它们允许计算机之间进行数据交换，并连接到因特网。
调制解调器的组成调制解调器（Modem）是一种用于将数字信号转换成模拟信号或将模拟信号转换成数字信号的设备。
它是现代通信系统中不可或缺的组成部分，用于在计算机网络、电话线路和有线电视系统等领域中传输数据。
调制解调器主要由调制器和解调器两部分组成。
调制器负责将数字信号转换成模拟信号，而解调器负责将模拟信号转换成数字信号。
下面将详细介绍调制解调器的组成和工作原理。
一、调制器的组成和工作原理调制器主要由编码器、调制器电路和滤波器组成。
1. 编码器：编码器将数字信号转换成模拟信号的过程。
它将数字信号分为不同的频率，用高低电平表示二进制数值。
常见的编码技术有频移键控（FSK）、相移键控（PSK）和振幅移键控（ASK）等。
2. 调制器电路：调制器电路通过控制编码器的输出信号，将其转换成模拟信号。
例如，在FSK调制中，调制器电路会通过改变信号的频率来实现调制的过程。
3. 滤波器：滤波器用于去除调制信号中的杂散频率，使信号更加纯净。
它可以滤除不需要的频率，只保留需要的信号频率。
二、解调器的组成和工作原理解调器主要由解调器电路、解码器和滤波器组成。
1. 解调器电路：解调器电路是将模拟信号转换成数字信号的关键部分。
它通过检测模拟信号的特定属性（如频率、相位或振幅）来还原数字信号。
例如，在FSK解调中，解调器电路会检测信号的频率，将其转换成对应的二进制数值。
2. 解码器：解码器将解调器电路输出的信号转换成原始的数字信号。
它将模拟信号重新转换成二进制数值，并恢复出原始的数字信号。
3. 滤波器：解调器的滤波器与调制器的滤波器类似，用于去除解调信号中的杂散频率，使信号更加纯净。
三、调制解调器的工作原理调制解调器的工作过程可以简单描述为以下几个步骤：1. 发送端：- 编码器将数字信号转换成模拟信号，并通过调制器电路将其转换成调制信号。
- 调制信号经过滤波器去除杂散频率后，通过传输介质（如电话线路）发送到接收端。
2. 接收端：- 接收端的解调器电路接收到调制信号，并将其转换成解调信号。

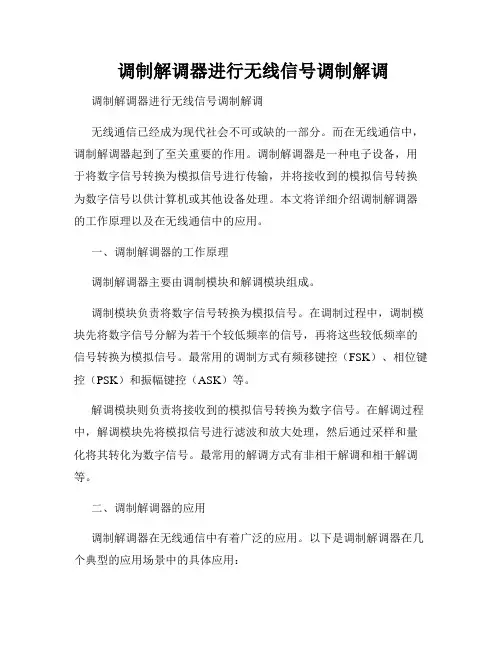

调制解调器进行无线信号调制解调调制解调器进行无线信号调制解调无线通信已经成为现代社会不可或缺的一部分。
而在无线通信中，调制解调器起到了至关重要的作用。
调制解调器是一种电子设备，用于将数字信号转换为模拟信号进行传输，并将接收到的模拟信号转换为数字信号以供计算机或其他设备处理。
本文将详细介绍调制解调器的工作原理以及在无线通信中的应用。
一、调制解调器的工作原理调制解调器主要由调制模块和解调模块组成。
调制模块负责将数字信号转换为模拟信号。
在调制过程中，调制模块先将数字信号分解为若干个较低频率的信号，再将这些较低频率的信号转换为模拟信号。
最常用的调制方式有频移键控（FSK）、相位键控（PSK）和振幅键控（ASK）等。
解调模块则负责将接收到的模拟信号转换为数字信号。
在解调过程中，解调模块先将模拟信号进行滤波和放大处理，然后通过采样和量化将其转化为数字信号。
最常用的解调方式有非相干解调和相干解调等。
二、调制解调器的应用调制解调器在无线通信中有着广泛的应用。
以下是调制解调器在几个典型的应用场景中的具体应用：1. 无线局域网（WLAN）调制解调器用于将电脑或其他终端设备产生的数字信号调制为无线信号，以实现无线局域网的通信。
在WLAN中，调制解调器经常采用OFDM（正交频分复用）调制技术，能够克服多径传播带来的干扰。
2. 移动通信在移动通信中，调制解调器负责将数字语音或数据信号转换为模拟信号进行传输，并在接收端将接收到的模拟信号转换为数字信号进行处理。
调制解调器在4G和5G无线通信中广泛应用，通过先进的调制解调技术，提高了信号传输速率和频谱效率。
3. 卫星通信卫星通信需要将地面设备发送的信号转换为适合通过卫星传输的信号，以便在卫星上进行传输。
调制解调器在卫星通信中扮演着重要的角色，能够将地面设备产生的信号调制成在卫星传输链路上传输的信号，并在卫星上解调处理接收到的信号。
4. 无线电广播在无线电广播中，调制解调器将音频信号调制为模拟调频信号进行传输。
第二章数据通信基础综合练习题一、单项选择题1.X.25和FR分别表示( )。
A.企业内部网和帧中继网B.综合业务数字网和数字数据网C.帧中继网和企业内部网D.公用分组交换网和帧中继网2.调制解调技术主要用于( )的通信方式中。
A.模拟信道传输数字数据B.模拟信道传输模拟数据C.数字信道传输数字数据D.数字信道传输模拟数据3.关于调制解调器的描述正确的是( )。
A.在接收端将数字信号转换为模拟信号，在发送端将模拟信号转换为数字信号B.“调制”是指将数字信号转换为模拟信号的过程C.调制解调器必须通过申请才能由ISP发放D.调制解调器的调制技术只有频移键控和相移键控两种4.帧中继技术本质上是( )交换技术。
A.报文B.线路C.信元D.分组5.下列交换方法中，( )的传输延迟最小。
A.报文交换B.线路交换C.分组交换D.上述所有的6.在下列多路复用技术中，( )具有动态分配时隙的功能。
A.同步时分多路复用B.统计时分多路复用C.频分多路复用D.波分多路复用7.下列有关数据通信的说法中，( )是不正确的。
A.基带传输是将模拟信号调制成数字信号后发送和传输B.频带传输是把数字信号调制成模拟信号后发送和传输C.异步传输可以在任何时刻向信道发送信号D.同步传输是以报文或分组为单位进行传输8.下列关于电路交换说法正确的是( )。
A.线路利用率高B.电路交换中的节点对传输的信号不做任何处理C.信道的通信速率低当内前D.通信双方不必同时工作9.在( )传输中，一组比特同时发送，每个比特都在一条独立的线路上。
A.异步串行B.同步串行C.并行D.以上都是10.信道上可传送信号的最高频率与最低频率之差为( )。
A.波特率B.比特率C.吞吐量D.信道带宽11.Internet中采用的数据交换技术是( )。
A.电路交换B.报文交换C.分组交换D.信元交换12在通信系统中，把来自许多信号源的信号组合起来，再通过一条传输线路同时发送的技术称为( )。
调制解调器原理
调制解调器是一种电子设备，用于将信息信号调制成载波信号进行传输，并将接收到的调制信号解调还原为原始信号。
其原理可以分为调制和解调两个过程。
调制是将原始信息信号（例如语音、数据等）转换为能够在传输介质中传播的高频载波信号。
常见的调制方式包括幅度调制（AM）、频率调制（FM）和相位调制（PM）。
在调制过程中，信息信号被转换为一种能够和载波信号进行叠加的中间频率信号，形成调制信号。
解调是将接收到的调制信号还原成原始信息信号的过程。
解调过程与调制过程相反，通过提取调制信号中的信息部分，并去除载波信号的影响来实现信号的恢复。
常见的解调方式包括包络检波、频率鉴别解调和相干解调等。
调制解调器通常由调制电路和解调电路组成。
调制电路负责将原始信号进行调制，可以使用不同的调制方式来满足不同传输要求。
解调电路则负责接收调制信号，并通过特定的解调方法将其还原成原始信息信号。
调制解调器还可能包括其它辅助电路，如滤波电路用于去除杂散信号和频率偏移电路用于修正频率偏移等。
通过调制解调器，可以将原始信息信号进行有效的传输和接收。
调制可以使信号克服传输介质的限制，在传输过程中较大程度地保持信号的稳定性和可靠性。
解调则能够恢复被调制信号中的信息部分，使接收端能够获取到原始的信息内容。
总之，调制解调器通过将原始信息信号进行调制和解调，实现了信号在传输过程中的转换和恢复，为信息的传输和接收提供了有效的手段。

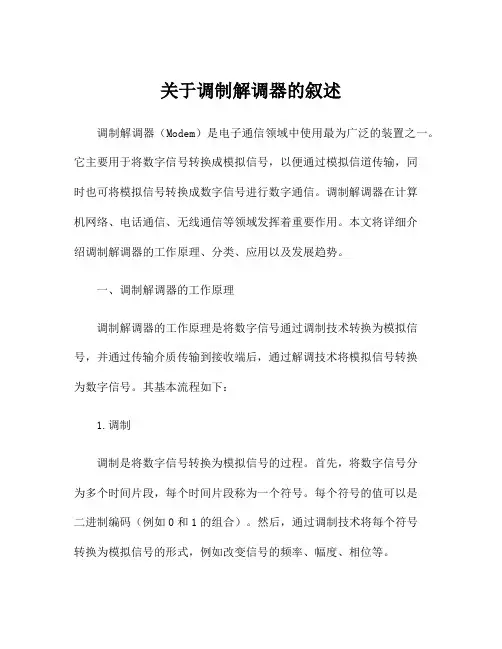

关于调制解调器的叙述调制解调器（Modem）是电子通信领域中使用最为广泛的装置之一。
它主要用于将数字信号转换成模拟信号，以便通过模拟信道传输，同时也可将模拟信号转换成数字信号进行数字通信。
调制解调器在计算机网络、电话通信、无线通信等领域发挥着重要作用。
本文将详细介绍调制解调器的工作原理、分类、应用以及发展趋势。
一、调制解调器的工作原理调制解调器的工作原理是将数字信号通过调制技术转换为模拟信号，并通过传输介质传输到接收端后，通过解调技术将模拟信号转换为数字信号。
其基本流程如下：1.调制调制是将数字信号转换为模拟信号的过程。
首先，将数字信号分为多个时间片段，每个时间片段称为一个符号。
每个符号的值可以是二进制编码（例如0和1的组合）。
然后，通过调制技术将每个符号转换为模拟信号的形式，例如改变信号的频率、幅度、相位等。
调制技术常用的有幅度调制（Amplitude Modulation，AM）、频率调制（Frequency Modulation，FM）、相位调制（Phase Modulation，PM）等。
其中，AM调制通过改变模拟信号的振幅来表示数字信号的0和1；FM调制通过改变模拟信号的频率来表示数字信号的0和1；PM调制则通过改变模拟信号的相位来表示数字信号的0和1。
2.传输经过调制后的模拟信号通过传输介质（如电缆、光纤、无线电波等）传输到接收端。
不同的传输介质对调制信号的传输方式有所不同。
例如，通过电缆传输的信号可以采用幅度调制，而通过无线电波传输的信号则可以采用频率或相位调制。
3.解调解调是将模拟信号转换为数字信号的过程。
在接收端，调制解调器接收到模拟信号后，使用解调技术将其转换为数字信号。
解调技术与调制技术相对应，常用的有幅度解调（Amplitude Demodulation，AMD）、频率解调（Frequency Demodulation，FMD）、相位解调（Phase Demodulation，PMD）等。

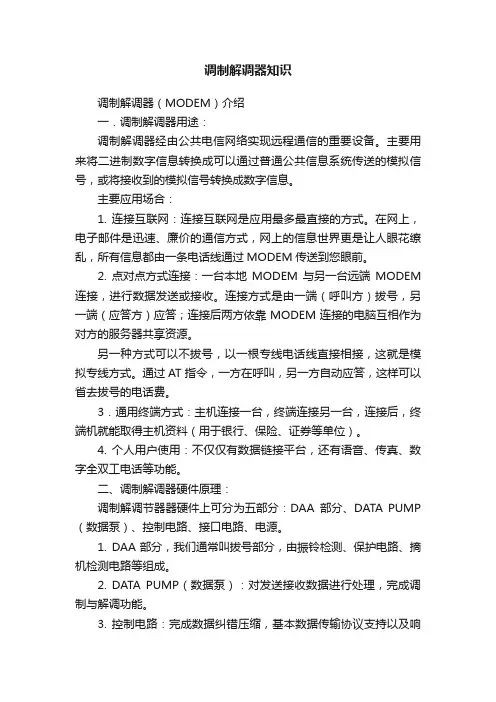

调制解调器知识调制解调器（MODEM）介绍一．调制解调器用途：调制解调器经由公共电信网络实现远程通信的重要设备。
主要用来将二进制数字信息转换成可以通过普通公共信息系统传送的模拟信号，或将接收到的模拟信号转换成数字信息。
主要应用场合：1. 连接互联网：连接互联网是应用最多最直接的方式。
在网上，电子邮件是迅速、廉价的通信方式，网上的信息世界更是让人眼花缭乱，所有信息都由一条电话线通过MODEM传送到您眼前。
2. 点对点方式连接：一台本地MODEM与另一台远端MODEM 连接，进行数据发送或接收。
连接方式是由一端（呼叫方）拔号，另一端（应答方）应答；连接后两方依靠MODEM连接的电脑互相作为对方的服务器共享资源。
另一种方式可以不拔号，以一根专线电话线直接相接，这就是模拟专线方式。
通过AT指令，一方在呼叫，另一方自动应答，这样可以省去拔号的电话费。
3．通用终端方式：主机连接一台，终端连接另一台，连接后，终端机就能取得主机资料（用于银行、保险、证券等单位）。
4. 个人用户使用：不仅仅有数据链接平台，还有语音、传真、数字全双工电话等功能。
二、调制解调器硬件原理：调制解调节器器硬件上可分为五部分：DAA部分、DATA PUMP （数据泵）、控制电路、接口电路、电源。
1. DAA部分，我们通常叫拔号部分，由振铃检测、保护电路、摘机检测电路等组成。
2. DATA PUMP（数据泵）：对发送接收数据进行处理，完成调制与解调功能。
3. 控制电路：完成数据纠错压缩，基本数据传输协议支持以及响应AT 指令等功能。
4. 接口电路：实现数据传输，必须与数据终端设备连接，（如计算机）外置一般通过RS-232串行接口与计算机相连，主机与MODEM之间的DTE速度（从110bit/s-115200bit/s）视MODEM 的DCE速度以及线路质量而定，一般DTE速度是DCE速度的两倍。
USB接口提供极高的DTE速度，（如91200bit/S），同时，具有PNP(即插即用)与免去外置电源的优点；内置式MODEM 与计算机可通过ISA （工业标准体系）和PCI（外部设备互连）槽连接，ISA是16位的扩展总线接口，PCI是32位或64位总线接口，因PCI槽比ISA 槽短，PCI总线上的时钟频率要比 ISA总线快得多，传输率高，因此，目前市场上的ISA卡槽越来越少。
