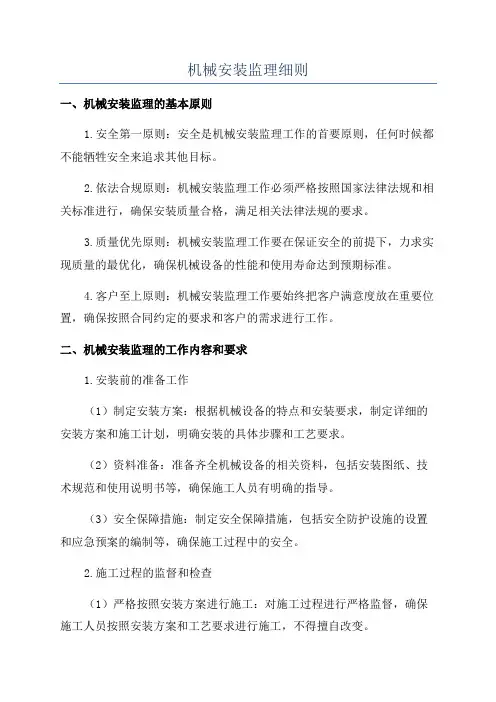

机械安装监理细则

xxxxxxxxxx有限公司xxxxxxxxxxxxxxxxxxxxxxxxx项目监理实施细则（机械设备安装工程）合同编号：编制人：批准人：批准时间：编制日期：目录一、工程概况二、监理前期准备工作三、监理工作流程四、监理工作中的控制要点及目标值五、监理工作中需注意的方法及措施一、工程概况：1、工程名称：“氮气”和“二氧化碳尾气回收”供气项目2、建设单位：xxxx氧气体有限公司3、总包方：xxxx工程有限公司4、工程地点：xxxxxxxx5、工程（安装）范围：球罐安装:xxxxxxxxxxxxxx液态二氧化碳球罐和附件安装。

设备机器安装: 分馏塔装置、空气压缩机、分子筛系统等及附属设备等安装。

管道安装工程: 界区内工艺管道安装、调试。

电气安装工程: 界区内电控安装、调试（不含照明/插座/空调的配电）。

仪表安装工程：流量计、变送器、DCS、分析仪器、热电阻、调节阀、温度计、计器管、仪表阀门、电缆桥架、控制电缆、接线箱、仪表接地、支吊架等安装、调试。

6、编制依据6.1项目监理规划6.2 “氮气”和“二氧化碳尾气回收”供气项目工程施工组织设计6.3本工程的设计文件及技术资料6.4 GB50094-1998 《球形储罐施工及验收规范》6.5 JB/T4730-2005 《承压设备无损检测》6.6 GB50300-2001 《钢结构工程施工质量验收规范》6.7GB5023—2009 《机械设备安装工程施工及验收通用规范》6.8 GB50275—98《压缩机、风机、泵安装工程施工及验收规范》6.9 GB50274—98《制冷设备、空气分离设备安装工程施工及验收规范》6.10 GB50236—98《现场设备、工业管道焊接工程施工及验收规范》6.11 GB50235—97《工业金属管道工程及验收规范》6.12 JGJ46—2005《施工现场临时用电安全技术规范》6.13 GB5017—2006《电气装置安装工程旋转电机施工及验收规范》6.14 GB5016—2006《电气装置安装工程电缆路线施工及验收规范》6.15 GB5015—2006《电气装置安装工程电气设备交接试验标准》6.16GB5016—2006《电气装置安装工程接地装置施工及验收规范》6.17GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》6.18GB50243-2002《通风与空调工程施工质量验收规范》6.19 GB50268-2008《给水排水管道工程施工及验收规范》6.20 JGJ81-2002《建筑钢结构焊接技术规程》二、监理前期准备工作：监理安装工作前，监理工程师应熟悉以下资料和文件：1.本工程项目概况，工程项目有关批文、报告文件；2.工程设计文件，安装施工图纸；3.与本工程有关的安装施工规范、验收标准及质量评定标准；4.本工程已批准的监理规划、合同文件（包括监理合同、工程承包合同等）；5.施工单位的安装组织设计方案和施工方法；6.参加建设单位组织的设计交底会议，了解工程的设计意图及本工程的施工难点。

三、监理工作流程1.隐蔽工程检验流程：2.工程变更流程：3.4.5.四、监理工作中的控制要点及目标值(1)设备安装：监理工程师须注意以下几方面工作：①、会同业主、承包单位在安装前进行进场设备（开箱）检查，并作好有关记录及设备交接的确认；②、组织安装、土建和业主方参加对土建设备基础进行交安验收和确认；③、审核施工单位主要、大型设备的安装（吊装）施工组织技术方案；④、对大型需现场高空组对的设备，须组织、协调安装、制造单位间的现场相互协调；⑤、设备就位后的找正及设备基础二次灌浆前的检查验收；⑥、需要时，认真做好现场设备内件安装的检查确认工作；⑦、监督、检查主要、大型设备吊装就位过程中的现场安全防范工作。

以上第①、②、⑤项，监理人员须到现场见证确认；第⑥、⑦项，监理人员应现场旁站监理。

工作目标值：确保安装工作符合合同文件、设计文件及国家有关标准规范的具体要求；确保安装施工过程中，不发生安全、质量事故。

以上第①、②、④、⑥项，监理人员须到现场见证确认，该四项内容，均为关键的质量控制环节；第③、⑤项，为监理工作的质量控制点。

工作目标值：确保安装工作符合合同文件、设计文件及国家有关标准规范的具体要求；确保安装施工过程中，不发生安全、质量事故。

（2）焊接施工：焊接施工质量是储罐安装施工质量的最重要保证之一，是安装监理工作中须重点控制的一个环节。

监理工程师须注意以下几方面工作：①、要求施工单位按有关规定做好焊条材料的进场报验和管理发放工作；②、审核施工单位的焊接技术施工方案，并认真检查其落实情况；③、重要部位的焊接须做好焊接工艺评定，先进行试板焊接；④、参与指定部分按规定须进行无损探伤的焊接接头；⑤、焊工属特殊工种，必须持证上岗，并只可从事焊工证书上许可的钢种间的焊接。

以上第①、④项，监理人员须到现场见证确认；第②、⑤项，为监理工作的质量控制点。

因为本工程球罐采用的是16MnDR正火材料，并且厚度为36mm与42mm，根据GB50094及焊接工艺评定报告，球罐需要进行预热，需保持层间温度。

层间温度保持120℃。

焊接过程中监理要检查是否符合要求。

根据GB50094焊后应立即进行后热消氢处理，后热温度宜为200℃-250℃，后热处理时间为0.5-1h。

标准规范的具体要求；确保焊接施工过程中不留下安全、质量隐患。

(3)无损检测和防护:本工程主要无损检测工作是650m3 球罐一台，1000m3 球罐两台，共有三台球罐, 650m3的球罐壁厚度为36mm，1000m3的球罐壁厚度为42 mm，使用的无损检测方法是超声波检测、γ射线检测和表面检测。

其中超声波检测和表面检测监理人员必须旁站，以保证检测过程的规范性、准确性和真实性。

检测公司采用Ir192γ放射源进行整体曝光，使用仪器型号为TS-1A，活度为70Ci的Ir192γ放射源, 650m3的曝光时间为连续8小时，1000m3的曝光时间为连续16小时。

所以γ射线检测除满足一般要求外，还必需监督管理好安全和防护工作。

具体要求如下：1、γ射线设备存放的管理:为了保证γ射线源设备的不泄露不被盗和设备完好,检测公司必需专门制定护措施并符合国家标准与规范的要求2、安全距离的测定以及探伤前的防护措施:在进行射线拍片作业前依据GB18871-2002《电离辐射防护与辐射源安全基本标准》和GBZ132-2008《工业γ射线探伤放射防护标准》对射线的安全防护距离进行测算,划定控制区和监督区。

3、在进行探伤工作之前，通知在监督区范围内相关单位人员的撤离,确保在探伤工作时间内无非工作人员在施工现场,使探伤工作正常有序地进行。

4、工作前一小时的人员就位和现场的再次巡查:在一切探伤施工条件具备后,工作前一小时所有有关工作人员现场就位,并在甲方同意开始作业后,现场巡视人员将再一次对现场的安全事宜进行确认,确认无误后,在统一指导下进行正式放射作业。

5控制区周围要提前设置有醒目警戒线、警示牌（当心电离辐射）、红色警示灯，并设专人值班，所有工作人员都配备个人剂量计和性能完好的报警仪，同时在监督区外围均匀安排巡视人员，做到监督区域巡视无死角，辐射防护无漏洞。

6、放射工作中的管理措施:在放射工作过程中,所有工作人员需坚守岗位,统一指挥,确保放射工作监督区范围内无非工作人员出现,保证整个工作的顺利进行。

7、放射工作的收尾管理:在整个探伤工作结束后,探伤专业人员收回γ源并用辐射检测仪确认γ源安全回收后，用专车运输到厂外储源基地.现场不得存放源。

并有序的撤出各种安全防护标志,确保人员安全进出。

(4)设备试运行：设备安装完毕，具备试运转条件，经确认符合要求后，应及时安排设备试运行。

监理工程师须注意以下几个方面工作：①、确认设备及其附属装置、配管等是否全部安装完毕，检查施工记录、质量控制资料等是否齐备，是否符合要求；②、确认试运行所需能源、物料、检测、工器具及安全防护设施等是否准备到位；③、大型、复杂、精密仪器设备，试运行方案或操作规程已由安装单位编制完成，并经总监理工程师及业主审查批准；④、经现场检查，设备及周围环境已清理干净，设备附近没有粉尘或噪声较大的作业，已设置所需的安全防护设施；⑤、参加试运行的操作人员已熟悉设备的构造、性能，掌握设备的技术文件、操作规程及试运行程序；⑥、安装单位已完成了相关的技术交底，供货厂家的相关技术人员已到达设备试运行现场。

以上第①、④项，监理人员须到现场见证确认；第②、③、⑤、⑥项，为监理工作的见证控制点。

工作目标值：确保设备试运行工作稳妥、可靠，符合合同文件、设计文件及国家有关标准规范的具体要求；(5)安全管理：监理工程师须注意以下几个方面工作：①、特殊工种上岗人员须持证上岗；②、进场人员须按规定佩戴安全帽，高空作业须佩带安全带；③、审核施工单位高空施工、现场施工的安全责任制和安全技术施工方案，并认真检查其落到实处；③、明确施工现场的动土、动火、入罐及盲板责任制；④、书面明确禁止施工现场的不安全行为，如抽烟、酒后危险作业等；⑤、组织对施工现场的定期和不定期安全检查。

工作目标值：杜绝施工现场的一切不安全施工行为，消灭施工现场的安全隐患，实现在工程施工过程中，零人员伤亡，零安全、质量事故。

(6)监理工作中需注意的方法及措施监理工程师在具体的监理工作中，应合理运用目标规划、动态控制、组织协调、信息管理、合同管理等基本方法，采取组织措施、技术措施、经济措施和合同措施，规范化地展开监理工作，须充分重视以下几个方面的工作：（1）、及时明确项目监理机构中，各监理人员的具体职责和分工；（2）、建立工程监理例会制度，动态协调各施工单位的施工质量、进度和费用等施工事宜；（3）、及时建立图纸审查、设计变更和施工整改等事宜的管理程序及制度；（4）、审核承包单位编制的施工进度总网络计划和各阶段进度计划，并检查、控制其落实情况；（3）及时组织土建设备基础施工的交安验收，各单位施工中的中间检查、三查四定检查及中交验收；（4）合理安排各施工单位间的交叉、配合施工；（5）加强索赔管理，公正地处理各项索赔事宜；（6）加强合同管理，督促各方严格按合同展开工作；（7）加强风险管理，充分考虑和预见各种风险因素的影响，及时制定相应防范措施。

（6）相关联系电话：①、急救电话：120②、火警电话：119③、急救小组电话：。
