单片机实验LCD显示实验

  • 格式：docx
  • 大小：136.06 KB
  • 文档页数：7

单片机实验L C D显示实验 Prepared on 22 November 2020实验19 LCD显示实验一、实验目的：学习液晶显示的编程方法，了解液晶显示模块的工作原理。

掌握液晶显示模块与单片机的接口方法。

二、所需设备CPU挂箱、8031CPU模块三、实验内容编程实现在液晶显示屏上显示中文汉字“北京理工达盛科技有限公司”。

四、实验原理说明五、实验步骤1、实验连线8255的PA0~PA7接DB0~DB7，PC7接BUSY，PC0接REQ，CS8255接CS0。

2、运行实验程序，观察液晶的显示状态。

六、程序框图七、程序清单八、附：点阵式LCD模块点阵式LCD模块由一大一小两块液晶模块组成。

两模块均由并行的数据接口和应答信号接口两部分组成，电源由接口总线提供。

（1）OCMJ2×8液晶模块介绍及使用说明OCMJ中文模块系列液晶显示器内含 GB2312 16*16点阵国标一级简体汉字和 ASCII8*8（半高）及8*16（全高）点阵英文字库，用户输入区位码或 ASCII 码即可实现文本显示。

OCMJ中文模块系列液晶显示器也可用作一般的点阵图形显示器之用。

提供有位点阵和字节点阵两种图形显示功能，用户可在指定的屏幕位置上以点为单位或以字节为单位进行图形显示。

完全兼容一般的点阵模块。

OCMJ中文模块系列液晶显示器可以实现汉字、ASCII 码、点阵图形和变化曲线的同屏显示，并可通过字节点阵图形方式造字。

本系列模块具有上/下/左/右移动当前显示屏幕及清除屏幕的命令。

一改传统的使用大量的设置命令进行初始化的方法，OCMJ 中文模块所有的设置初始化工作都是在上电时自动完成的，实现了“即插即用”。

同时保留了一条专用的复位线供用户选择使用，可对工作中的模块进行软件或硬件强制复位。

规划整齐的10个用户接口命令代码，非常容易记忆。

标准用户硬件接口采用REQ/BUSY 握手协议，简单可靠。

硬件接口接口协议为请求/应答（REQ/BUSY）握手方式。

应答BUSY 高电平（BUSY =1）表示 OCMJ 忙于内部处理，不能接收用户命令；BUSY 低电平（BUSY =0）表示 OCMJ 空闲，等待接收用户命令。

发送命令到 OCMJ可在BUSY =0 后的任意时刻开始，先把用户命令的当前字节放到数据线上，接着发高电平REQ 信号（REQ =1）通知OCMJ请求处理当前数据线上的命令或数据。

OCMJ模块在收到外部的REQ高电平信号后立即读取数据线上的命令或数据，同时将应答线BUSY变为高电平，表明模块已收到数据并正在忙于对此数据的内部处理，此时，用户对模块的写操作已经完成，用户可以撤消数据线上的信号并可作模块显示以外的其他工作，也可不断地查询应答线BUSY是否为低（BUSY =0），如果BUSY =0，表明模块对用户的写操作已经执行完毕。

可以再送下一个数据。

如向模块发出一个完整的显示汉字的命令，包括坐标及汉字代码在内共需5个字节，模块在接收到最后一个字节后才开始执行整个命令的内部操作，因此，最后一个字节的应答BUSY 高电平（BUSY =1）持续时间较长，具体的时序图和时间参数说明查阅相关手册。

用户命令用户通过用户命令调用 OCMJ 系列液晶显示器的各种功能。

命令分为操作码及操作数两部分，操作数为十六进制。

共分为 3 类10 条。

分别是：一）、字符显示命令：1、显示国标汉字；2、显示8X8 ASCII字符；3、显示8X16ASCII字符；二）、图形显示命令：4、显示位点阵；5、显示字节点阵；三）、屏幕控制命令：6、清屏；7、上移；8、下移；9、左移；10、右移；（以下所示取值范围分别为：2X8、4X8、5X10的取值范围）1）显示国标汉字命令格式： F0 XX YY QQ WW该命令为5字节命令（最大执行时间为毫秒，Ts2=），其中XX：为以汉字为单位的屏幕行坐标值，取值范围00到07、02到09、00到09YY：为以汉字为单位的屏幕列坐标值，取值范围00到01、00到03、00到04QQ WW：坐标位置上要显示的GB 2312 汉字区位码2) 显示8X8 ASCII字符命令格式：F1 XX YY AS该命令为4字节命令（最大执行时间为毫秒，Ts2=），其中XX：为以ASCII码为单位的屏幕行坐标值，取值范围00到0F、04到13、00到13YY：为以ASCII码为单位的屏幕列坐标值，取值范围00到1F、00到3F、00到4FAS：坐标位置上要显示的ASCII 字符码3) 显示8X16 ASCII字符命令格式：F9 XX YY AS该命令为4字节命令（最大执行时间为毫秒，Ts2=），其中XX：为以ASCII码为单位的屏幕行坐标值，取值范围00到0F、04到13、00到13YY：为以ASCII码为单位的屏幕列坐标值，取值范围00到1F、00到3F、00到4FAS：坐标位置上要显示的ASCII 字符码4) 显示位点阵命令格式： F2 XX YY该命令为3字节命令（最大执行时间为毫秒，Ts2=），其中XX：为以1*1点阵为单位的屏幕行坐标值，取值范围00到7F、20到9F、00到9FYY：为以1*1点阵为单位的屏幕列坐标值，取值范围00到40、00到40、00到405) 显示字节点阵命令格式： F3 XX YY BT该命令为4字节命令（最大执行时间为毫秒，Ts2=），其中XX：为以1*8点阵为单位的屏幕行坐标值，取值范围00到0F、04到13、00到13YY：为以1*1点阵为单位的屏幕列坐标值，取值范围00到1F、00到3F、00到4FBT：字节像素值，0 显示白点，1 显示黑点（显示字节为横向）6) 清屏命令格式：F4该命令为单字节命令（最大执行时间为11毫秒，Ts2=11mS），其功能为将屏幕清空。

7) 上移格式：F5该命令为单字节命令（最大执行时间为25毫秒，Ts2=25mS），其功能为将屏幕向上移一个点阵行。

8) 下移命令格式：F6该命令为单字节命令（最大执行时间为30毫秒，Ts2=30mS），其功能为将屏幕向下移动一个点阵行。

9) 左移命令格式：F7该命令为单字节命令（最大执行时间为12毫秒，Ts2=12mS），其功能为将屏幕向左移动一个点阵行。

10) 右移命令格式： F8该命令为单字节命令（最大执行时间为12毫秒，Ts2=12mS），其功能为将屏幕向右移动一个点阵行。

显示窗口坐标关系以上列表为汉字、ASCⅡ码显示屏幕坐标（ASCⅡ码Y坐标一点阵坐标为准）。

如显示图形点阵，则以128*64（OCMJ4X8）或128*32（OCMJ2X8）点阵坐标为准，可在屏幕任意位置显示。

（2）OCMJ2×8液晶模块外部连接原理图及接口说明图3 –55 89C52与OCMJ4X8模块连接图模块上DB0~DB7插孔对应于位数据线；BUSY、REQ插孔分别对应于图中相应的引脚。

（3）OCMJ2×8液晶模块的基本测试方法CPU模块的~接DB0~DB7，T0接BUSY，T1接REQ。

运行测试程序，液晶屏上应显示“北京理工达盛科技有限公司”。

测试参考程序如下：BUSY BITSTOBE BITCSEG AT 0000HLJMP STARTCSEG AT 4100HSTART: CLR STOBESETB BUSYMOV A, #0F4HACALL SUB2ACALL DELAY ;清屏START1: MOV R0, #01HMOV R1, #3CHHE1: JB BUSY HE1ACALL SUB1ACALL SUB2DJNZ R1, HE1ACALL DELAYACALL DELAYACALL DELAYLJMP START1DELAY: MOV R2, #23HDEL0: MOV R4, #06FHDEL1: MOV R6, #06FHDEL2: DJNZ R6, DEL2DJNZ R4, DEL1DJNZ R2, DEL0RETSUB2: NOPMOV P1,ASETB STOBEINC R0HE2: NOPJNB BUSY,HE2CLR STOBERETSUB1: MOV A, R0 ;显示“北京理工达盛科技有限公司”MOVC A,@A+PCRETDB 0F0H,01D,00D,17D,17D,0F0H,02D,00D,30D,09DDB 0F0H,03D,00D,32D,77D,0F0H,04D,00D,25D,04DDB 0F0H,05D,00D,20D,79D,0F0H,06D,00D,42D,02DDB 0F0H,01D,01D,31D,38D,0F0H,02D,01D,28D,28DDB 0F0H,03D,01D,51D,48D,0F0H,04D,01D,47D,62DDB 0F0H,05D,01D,25D,11D,0F0H,06D,01D,43D,30DEND。

合集下载

液晶显示器实训实验报告

液晶显示器实训实验报告

一、实验目的1. 理解液晶显示器（LCD）的基本工作原理和组成结构。

2. 掌握液晶显示器驱动电路的设计与调试方法。

3. 熟悉液晶显示器的接口技术及其与单片机的连接方式。

4. 通过实验验证液晶显示器的显示功能，并实现简单图形和文字的显示。

二、实验原理液晶显示器（LCD）是一种利用液晶材料的光学各向异性来实现图像显示的设备。

它主要由液晶层、偏光片、电极阵列、驱动电路等部分组成。

液晶分子在电场作用下会改变其排列方向，从而改变通过液晶层的光的偏振状态，实现图像的显示。

三、实验器材1. 液晶显示器模块（如12864 LCD模块）2. 单片机开发板（如STC89C52单片机）3. 电源模块4. 连接线5. 实验平台（如面包板）四、实验内容1. 液晶显示器模块的识别与检测首先，对所购买的液晶显示器模块进行外观检查，确保无损坏。

然后，根据模块说明书，连接电源和单片机开发板，进行初步的检测。

2. 液晶显示器驱动电路的设计与调试根据液晶显示器模块的技术参数，设计驱动电路。

主要包括以下部分：- 电源电路：将单片机提供的电压转换为液晶显示器所需的电压。

- 驱动电路：负责控制液晶显示器模块的行、列电极，实现图像的显示。

- 接口电路：将单片机的信号与液晶显示器的控制信号进行连接。

在设计电路时，需要注意以下几点：- 电源电压要稳定，避免对液晶显示器模块造成损害。

- 驱动电路的驱动能力要足够，确保液晶显示器模块能够正常显示。

- 接口电路的信号传输要可靠，避免信号干扰。

设计完成后，进行电路调试，确保电路正常工作。

3. 液晶显示器的控制程序编写根据液晶显示器模块的控制指令，编写控制程序。

主要包括以下部分：- 初始化程序：设置液晶显示器的显示模式、对比度等参数。

- 显示程序：实现文字、图形的显示。

- 清屏程序：清除液晶显示器上的显示内容。

在编写程序时，需要注意以下几点：- 控制指令要正确，避免对液晶显示器模块造成损害。

- 程序要简洁，易于调试和维护。

单片机时钟显示实训报告

单片机时钟显示实训报告

一、实训背景随着科技的不断发展，单片机技术得到了广泛应用。

单片机具有体积小、成本低、功能强大等特点，因此在电子设备中得到了广泛的应用。

本实训旨在通过设计一个基于单片机的时钟显示系统，让学生了解单片机的原理、编程方法和接口电路设计，提高学生的实践能力和创新意识。

二、实训目的1. 掌握单片机的原理和编程方法；2. 熟悉单片机的接口电路设计；3. 学会使用LCD液晶显示器和按键进行人机交互；4. 提高学生的实践能力和创新意识。

三、实训内容1. 硬件设计（1）硬件组成：本实训采用AT89C51单片机作为核心控制单元，使用LCD1602液晶显示器进行时间显示，并使用DS1302实时时钟芯片提供准确的时间。

（2）电路设计：① AT89C51单片机电路：包括电源电路、晶振电路、复位电路等；② DS1302实时时钟芯片电路：包括电源电路、时钟晶振电路、数据通信电路等；③ LCD1602液晶显示器电路：包括电源电路、数据通信电路等；④ 键盘电路：包括按键输入电路和单片机接口电路。

2. 软件设计（1）软件组成：本实训的软件设计包括主程序、按键扫描程序、时间显示程序和DS1302时钟读取程序。

（2）程序设计：① 主程序：负责系统初始化、按键扫描、时间显示和DS1302时钟读取等功能；② 按键扫描程序：负责检测按键是否被按下，并根据按键输入进行相应操作；③ 时间显示程序：负责将DS1302实时时钟芯片读取的时间显示在LCD1602液晶显示器上；④ DS1302时钟读取程序：负责从DS1302实时时钟芯片读取当前时间。

3. 系统调试（1）硬件调试：连接好硬件电路，检查各个模块的连接是否正确，并进行必要的调试；（2）软件调试：使用Proteus软件进行仿真调试，确保程序能够正常运行。

四、实训过程1. 硬件制作（1）根据电路原理图，焊接好各个模块的电路板；（2）将各个模块连接到单片机上，并检查连接是否正确。

2. 软件编写（1）使用Keil C51软件编写程序；（2）将编写好的程序烧录到单片机中。

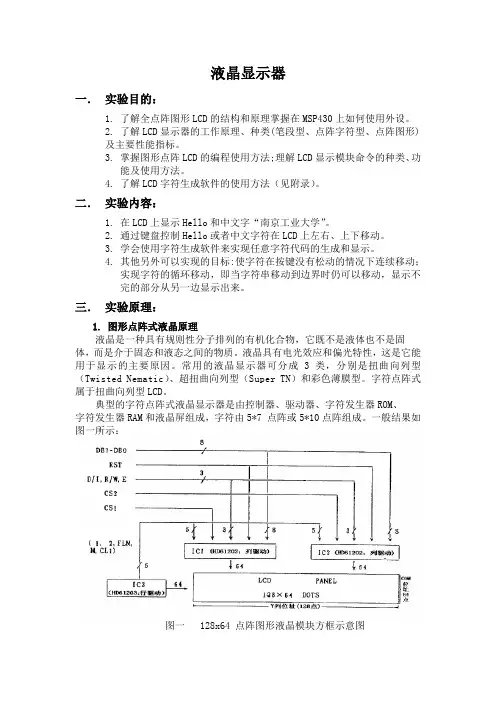

单片机控制LCD液晶显示器(含程序)
