液压辅助元件习题答案

第四章液压控制与辅助元件思考与练习题解4-1 简述液压控制阀的作用和类型。

液压控制阀，简称为液压阀，它是液压系统中的控制元件，其作用是控制和调节液压系统中液压油的流动方向、压力的高低和流量的大小，以满足液压缸、液压马达等执行元件不同的动作要求。

液压阀的类型如表4-1所示。

表4-1 液压阀的类型分类方法 类型 详细分类压力控制阀 溢流阀、顺序阀、减压阀、压力继电器 按用途分流量控制阀 节流阀、调速阀、分流阀、集流阀方向控制阀 单向阀、液控单向阀、换向阀滑阀 圆柱滑阀、旋转阀、平板滑阀按结构分类座阀 椎阀、球阀、喷嘴挡板阀射流管阀 射流阀人力操纵阀 手把及手轮、踏板、杠杆操纵阀机械操纵阀 挡块、弹簧操纵阀按操作方式分液压（或气动）操纵阀 液压、气动操纵阀电动操纵阀 电磁铁、电液操纵阀比例阀 比例压力阀、比例流量阀、比例换向阀、比例复合阀 按控制方式分类伺服阀 单、两级电液流量伺服阀、三级电液流量伺服阀数字控制阀 数字控制压力控制流量阀与方向阀管式连接 螺纹式连接、法兰式连接阀按连接方式分类板式及叠加式连接 单层连接板式、双层连接板式、整体连接板式、叠加阀插装式连接 螺纹式插装阀、法兰式插装阀4-2 简述普通単向阀和液控单向阀的作用、组成和工作原理。

单向阀可分普通单向阀和液控单向阀两种。

1．普通单向阀的作用、组成和工作原理普通单向阀的作用是使油液只能沿一个方向流动，不许它反向倒流，故又称为止回阀。

如图4-1所示为普通单向阀的外形图，图4-2所示为其结构和图形符号图，这种阀由阀体1、阀芯2、弹簧3等零件组成。

当压力油从阀体左端的通口P1流入时，油液在阀芯的左端上产生的压力克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b，从阀体右端的通口P2流出。

当压力油从阀体右端的通口P2流入时，液压力和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。

(a)结构图(b)图形符号图　1—阀体；2—阀芯；3—弹簧图4-2 普通单向阀2．液控单向阀的作用、组成和工作原理液控单向阀可使油液在两个方向自由通流，可用作二通开关阀，也可用作保压阀，用两个液控单向阀还可以组成“液压锁”。

液压传动复习题一、 填空1. 液压传动系统有下列 (能源装置) ,( 执行元件 )， （控制元件） ， （辅助元件) 四部分组成。

其中（能源装置 ）和（执行元件 )为能量转换装置。

2. 液体的粘度随温度的升高而 (降低） , 其原因是（ 分子间的内聚力减小（内摩擦力减小) )。

3. 液体粘度的因压力的增高而 (增 大） ,其原因是(分子间的距离减小，内聚力增大（内摩擦力增大）.4. 液体的可压缩性随温度的升高而（ 增大 ）,因压力的增高而（ 降低 ）。

5. 静止液体内任一点处的压力有下列两部分组成（ 液面上的压力 ），( 该点以上因自重而形成的压力 ）；其表达式为：（gh p p ρ+=0）.6. 绝对压力是以( 绝对真空度） 为基准的压力,相对压力是以（ 大气压力 ）为基准的压力，真空度定义为（ 当绝对压力低于大气压力时，绝对压力不足于大气压力的那部分压力值 ）.7. 流体流经管道的能量损失可分为( 沿程压力损失 ）和（ 局部压力损失 ).8. 理想流体的伯努利方程为 ( 常数=++gv z g p 2211ρ ） 其中每项物理意义为：第一项 （压力能 ）、第二项（ 势能 ）、第三项（ 动能 )。

9. 理想流体是( 假设的既无粘性有不可压缩 ）的流体. 10. 流动状态可由（ 雷诺数 ）判断，其定义为 （ νvd=Re ） 。

11. 液体的流动状态可分为( 层流 ）和( 紊流 )；并可由(临界雷诺数 )判断。

12. 系统工作压力较（ 低 ）环境温度较（ 高 )时宜选用粘度较高的油液。

13. 系统工作压力较（ 高 ）环境温度较（ 低 ）时宜选用粘度较低的油液.14. 液压传动所使用的泵是（ 容积式 )，液压传动是利用液体的( 压力 )能量工作的. 15. 容积式液压泵是靠( 密闭容积的容积变化 ）来实现吸油和排油的。

16. 液压泵是把（ 机械能 ) 能转变为液体的（ 压力 ）能输出的能量转换装置。

第六章液压辅助元件一、填空题1．液压系统中使用的油管有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿等，须按＿＿＿＿＿＿及其＿＿＿＿＿＿正确选用。

答案：钢管，紫铜管，橡胶软管，尼龙管，塑料管；工作压力，安装位置2．在液压系统中，焊接管用于压力小于＿＿＿＿＿＿时，无缝钢管用于压力大于＿＿＿＿＿＿时；合金钢管用于＿＿＿＿＿＿系统；紫铜管用于＿＿＿＿＿＿；高压橡胶软管最高承受压力可达＿＿＿＿＿＿；低压橡胶软管所承受的压力一般在＿＿＿＿＿＿以下。

答案：2.5MPa, 2.5MPa；超高压；中低压液压设备；42MPa，1.5 MPa3．硬管安装应＿＿＿＿＿＿，转弯处半径应大于油管外径的＿＿＿＿＿＿倍，平行管间的距离应大于＿＿＿＿＿＿。

软管直线安装时要有＿＿＿＿＿＿的余量，弯曲半径要大于其外径的＿＿＿＿＿＿倍。

答案：横平竖直，3～5倍，100mm，30%，9倍4．紫铜管、薄壁钢管、尼龙管、塑料管的连接应采用＿＿＿＿＿＿管接头；冷拔无缝钢管应采用＿＿＿＿＿＿管接头；厚壁钢管可采用＿＿＿＿＿＿管接头，管径尺寸大的油管应采用＿＿＿＿＿＿连接。

答案：管端扩口式；卡套式；焊接管接头，法兰5．油箱的主要功用是储存油液，此外还起①＿＿＿＿＿＿＿＿、②＿＿＿＿＿＿＿＿＿＿、③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的作用。

答案：散发油液中的热量逸出混在油液中的气体沉淀油中污物6．＿＿＿＿＿＿＿是指过滤器滤去杂质的颗粒大小，以其直径d的公称尺寸（μm）表示。

答案：过滤精度7、按过滤精度不同过滤器分为四个等级：＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿及＿＿＿＿＿＿按滤芯材料和结构不同，过滤器有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿及＿＿＿＿＿＿过滤器。

答案：粗，普通，精，特精；网式，线隙式，纸芯式，烧结式，磁性，8．间隙密封主要用于＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿场合。

答案：直径较小的圆柱面之间，如液压泵、液压缸等9、当“O”型密封圈两侧受高压时，两侧都要加挡圈，以防止＿＿＿＿＿＿＿＿＿＿＿＿。

液压传动试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统中，动力元件是：A. 液压缸B. 液压泵C. 液压马达D. 液压阀2. 液压系统中，控制元件的主要作用是：A. 提供动力B. 传递动力C. 控制压力D. 控制流量3. 液压油的粘度对液压系统的影响是：A. 无影响B. 影响润滑C. 影响密封D. 影响温度4. 下列哪项不是液压系统的组成部分？A. 油箱B. 过滤器C. 传感器D. 电动机5. 液压缸的工作原理是：A. 利用液体的不可压缩性B. 利用液体的可压缩性C. 利用液体的流动性D. 利用液体的粘性二、多项选择题（每题3分，共15分）6. 液压泵的主要类型包括：A. 齿轮泵B. 柱塞泵C. 叶片泵D. 离心泵7. 液压系统中，执行元件的作用是：A. 转换能量B. 控制运动C. 产生力D. 产生速度8. 液压系统中，辅助元件包括：A. 油箱B. 过滤器C. 冷却器D. 管道9. 液压系统中，常见的故障类型有：A. 泄漏B. 堵塞C. 过热D. 噪声10. 液压系统中，压力控制阀的作用是：A. 维持压力B. 调节压力C. 限制压力D. 消除压力三、判断题（每题1分，共10分）11. 液压传动系统比机械传动系统更复杂。

（）12. 液压油的粘度越高，液压系统的效率越高。

（）13. 液压缸可以作为液压系统的执行元件。

（）14. 液压系统中的过滤器是用来过滤液压油中的杂质。

（）15. 液压泵的转速越高，其输出流量越大。

（）四、简答题（每题5分，共20分）16. 简述液压传动系统的基本组成。

17. 解释液压系统中的“帕斯卡定律”。

18. 描述液压缸的工作原理。

19. 列举液压系统中常见的几种故障及其可能的原因。

五、计算题（每题10分，共20分）20. 已知液压缸的活塞面积为500平方厘米，液压泵提供的工作压力为10兆帕，求液压缸的推力。

21. 假设液压系统中的油液密度为870千克/立方米，液压缸的推力为5000牛顿，求液压泵的输出流量。

2.1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施? 解答：（1）困油现象。

采取措施：在两端盖板上开卸荷槽。

（2）径向不平衡力：采取措施：缩小压油口直径；增大扫膛处的径向间隙；过渡区连通；支撑上采用滚针轴承或滑动轴承。

（3）齿轮泵的泄漏：采取措施：采用断面间隙自动补偿装置。

• 2.2 叶片泵能否实现反转?请说出理由并进行分析。

解答：叶片泵不允许反转，因为叶片在转子中有安放角，为了提高密封性叶片本身也有方向性。

• 2.3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。

•解答：（1）齿轮泵: 优点：结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感，工作可靠；主要缺点：流量和压力脉动大，噪声大，排量不可调。

应用：齿轮泵被广泛地应用于采矿设备，冶金设备，建筑机械，工程机械，农林机械等各个行业。

（2）叶片泵：优点：排油均匀，工作平稳，噪声小。

缺点：结构较复杂，对油液的污染比较敏感。

应用：在精密仪器控制方面应用广泛。

（3）柱塞泵：优点：性能较完善，特点是泄漏小，容积效率高，可以在高压下工作。

缺点：结构复杂，造价高。

应用：在凿岩、冶金机械等领域获得广泛应用。

• 2.4 齿轮泵的模数m=4 mm，齿数z=9，齿宽B=18mm，在额定压力下，转速n=2000 r／min时，泵的实际输出流量Q=30 L／min，求泵的容积效率。

•解答：ηv=q/qt=q/(6.6~7)zm2bn =30/(6.6×9×42×18×2000 ×10-6)=0.87•• 2.5 YB63型叶片泵的最高压力pmax=6.3MPa，叶片宽度B=24mm，叶片厚度δ=2.25mm，叶片数z =12，叶片倾角θ=13°,定子曲线长径R=49mm，短径r=43mm，泵的容积效率ηv=0.90，机械效率ηm=0.90，泵轴转速n=960r／min，试求：(1) 叶片泵的实际流量是多少?(2)叶片泵的输出功率是多少?解答：• 2.6 斜盘式轴向柱塞泵的斜盘倾角β=20°，柱塞直径d=22mm，柱塞分布圆直径D=68mm，柱塞数z=7，机械效率ηm=0.90，容积效率ηV=0.97，泵转速n=1450r／min，泵输出压力p=28MPa，试计算：(1)平均理论流量；(2)实际输出的平均流量；(3)泵的输入功率。

第5章液压辅助元件作业一、判断题1、液压系统中，辅助元件是不可或缺的部分，对提高液压系统工作性能起着重要作用。

（）2、液压系统中，所有的辅助元件都是标准件，不需要自行设计，直接选用即可。

（）3、当液压系统工作压力达到35MPa时，最好选择无缝钢管。

（）4、油箱的主要作用是存储，同时还能起着散发热量、逸出气体、沉淀污物等作用。

（）5、油箱内壁不可见，一般不需要进行表面处理。

（）6、为了节省制作油箱的板材，以及考虑油箱的占用空间，一般情况下需要满容量使用油箱。

（）7、为了方便检修，一般将油箱的吸油口及回油口布置在一起。

（）8、过滤器的作用主要了过滤油液中的杂质污物，延长液压油的使用周期，对其他液压元件没有影响。

（）9、过滤精度越高代表过滤器的过滤能力越好。

（）10、为了保证油液纯净，液压系统在单个循环中必须对所有油液进行过滤。

或者在大流量系统中采用单独过滤系统。

（）11、为了保证过滤效果，一般情况下要求过滤器可以双向过滤。

（）12、液压系统如果密封不良，会使其容积效率降低，甚至是系统无法正常工作，所以系统的密封性能越高越好。

（）13、液压系统对蓄能器的安装位置没有要求，但是要求在泵和蓄能器之间安装单向阀，在蓄能器和管理之间安装截止阀。

（）14、在选择油管的时候，根据工作压力定管的材质和壁厚。

一般情况下根据流速定管径，小直径管路采用低一些的流速。

（）15、吸油管路和回油管油压比较低，可以采用有缝钢管。

（）二、选择题1、为了考虑油箱的成本及重量，同时兼顾油箱的强度，最合适的措施是（）。

A、加焊或冲压坚强筋B、加厚板材C、涂层处理D、没有办法2、高压液压系统油箱的有效容积选择是每分钟排油量的（）。

A、2~4倍B、5~7倍C、10~12倍D、都可以3、过滤精度很高的过滤器不能安装在（）。

A、吸油口B、回油路C、油箱进口D、都可以4、可以清洗并重复利用的过滤器有（）。

A、表面型B、深度型C、中间型D、都可以5、表面型过滤器主要使用材料是（）。

国家开放大学《液压与气压传动》章节测试题参考答案第1单元液压与气压传动概述一、单选题1.（）元件将油液的压力能转换为对外做功的机械能，完成对外做功。

A.执行B.动力C.控制D.辅助2.在液压传动中，工作液体不起（）的作用。

A.升温B.润滑液压元件C.传递速度D.传递动力3.（）元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

A.辅助B.控制C.执行D.动力二、判断题1．液压传动不易获得很大的力和转矩。

（×）2.液压传动系统中，压力的大小取决于负载的大小。

（√）第2单元液压传动流体力学基础一、单选题1.液体流动时，若液体中任一点处的（）称为恒定流动。

A.速度不随时间变化B.压力不随时间变化C.压力、速度和密度不随时间变化D.密度不随时间变化2.流量连续性方程是（）在流体力学中的表达形式。

A.能量守恒定律B.动量定理C.质量守恒定律D.万有引力定律3.伯努力方程是（）在流体力学中的表达形式。

A.能量守恒定律B.质量守恒定律C.动量定理D.万有引力定律4.油液在等径直管中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是（）。

A.流量损失B.沿程损失C.容积损失D.局部损失5.液体流经管道的弯头、接头、突变截面以及阀口时，所引起的损失是（）。

A.流量损失B.沿程损失C.容积损失D.局部损失二、判断题1.液体的体积压缩系数越大，表明该液体抗压缩的能力越强。

（√）2.动力粘度无物理意义，但却在工程计算时经常使用。

（×）3.真空度是以绝对真空为基准来测量的压力。

（×）4.液体的表压力是以大气压力为基准来测量的液体压力。

（√）5.液体真空度的数值接近于一个大气压时，液体的绝对压力接近于零。

（√）6.液压油对温度变化极为敏感，温度升高，粘度降低。

（√）7.一台工程机械，在严寒条件下工作，应当选用粘度较高的液压油。

（×）8.一般情况下，压力增大时，液压油粘度也增大。

液压元件一．填空题1. 按照结构不同，液压泵可分为齿轮泵、叶片泵、柱塞泵。

2. 液压泵是将机械能转化为液压能的元件。

3．液压执行元件是液体的压力转化为机械能的元件。

4. 在液压元件系统中，液压泵属于动力元件，而液压缸属于执行元件。

5．液压缸的排气孔一般安装在最高处，如果缸体内残留有空气将会造成液压缸低速运行时的爬行和噪声，严重时会导致无法工作。

6. 油箱的作用主要是储存油液，散发热量、沉淀杂质，逸出空气。

7.滤油器的作用主要是滤去油中杂质，维护油液清洁，防止油液污染，保持系统正常工作。

，按照结构不同一般由网式滤油器、线隙式滤油器、纸芯式滤油器、烧结式滤油器、磁性滤油器几种。

8.液压马达是将压力能转换为机械能能的装置。

9.常用油管有铜管、钢管、橡胶管、塑料管和尼龙管等。

10.管接头一般由卡套式、扩口式、焊接式、橡胶软管接头几种形式。

11、调速阀是由定差减压阀与节流阀串联而成的组合阀。

12.先导式溢流阀由先导阀和主阀两部分组成。

13.双作用式叶片泵的转子每转一转，吸油、压油各 2 次，单作用式叶片泵的转子每转一转，吸油、压油各 1 次。

14.液压系统的压力大小取决于负载的大小，执行元件的运动速度取决于流量的大小。

二.判断题1.液压传动能实现过载保护。

（√）2.高压软管比硬管安装方便，还可以吸收振动。

（√）3.换向阀是借助阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。

（√）4.尼龙管和塑料管一般用作回油管和泄油管。

（√）5.当缸体较长时，缸孔内壁的精加工较困难，宜采用柱塞缸。

（√）6.先导型溢流阀不可以用作卸荷阀。

（Ｘ）三．选择题1.液压缸有效面积一定时，其活塞运动的速度由（B ）来决定。

A．压力B．流量C．排量D．负载2. 液压泵是通过密封容积的变化来吸油和压油的，故称为（A）。

A．容积泵 B．离心泵 C．真空泵 D．转子泵3.选择液压泵时，在负载大、功率大的场合往往选择（C）。

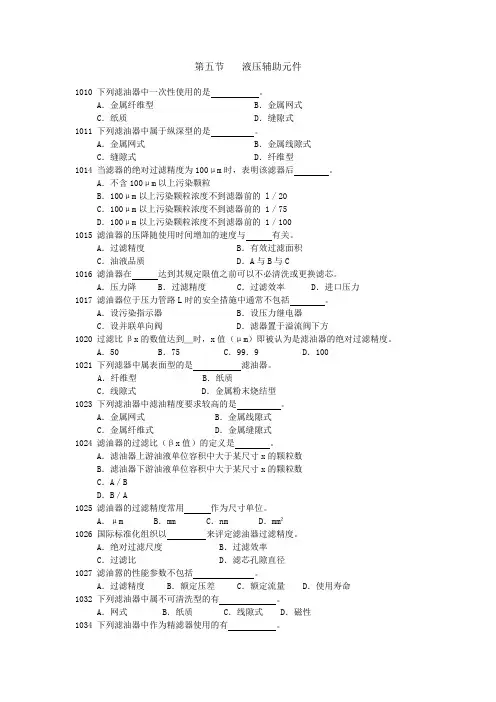

第五节液压辅助元件1010 下列滤油器中一次性使用的是。

A．金属纤维型 B．金属网式C．纸质 D．缝隙式1011 下列滤油器中属于纵深型的是。

A．金属网式 B．金属线隙式C．缝隙式 D．纤维型1014 当滤器的绝对过滤精度为100μm时，表明该滤器后。

A．不含100μm以上污染颗粒B．100μm以上污染颗粒浓度不到滤器前的 l／20C．100μm以上污染颗粒浓度不到滤器前的 1／75D．100μm以上污染颗粒浓度不到滤器前的 1／1001015 滤油器的压降随使用时间增加的速度与有关。

A．过滤精度 B．有效过滤面积C．油液品质 D．A与B与C1016 滤油器在达到其规定限值之前可以不必清洗或更换滤芯。

A．压力降 B．过滤精度 C．过滤效率 D．进口压力1017 滤油器位于压力管路L时的安全措施中通常不包括。

A．设污染指示器 B．设压力继电器C．设并联单向阀 D．滤器置于溢流阀下方1020 过滤比βx的数值达到＿时，x值（μm）即被认为是滤油器的绝对过滤精度。

A．50 B．75 C．99．9 D．1001021 下列滤器中属表面型的是滤油器。

A．纤维型 B．纸质C．线隙式 D．金属粉末烧结型1023 下列滤油器中滤油精度要求较高的是。

A．金属网式 B．金属线隙式C．金属纤维式 D．金属缝隙式1024 滤油器的过滤比（βx值）的定义是。

A．滤油器上游油液单位容积中大于某尺寸x的颗粒数B．滤油器下游油液单位容积中大于某尺寸x的颗粒数C．A／BD．B／A1025 滤油器的过滤精度常用作为尺寸单位。

A．μm B．mm C．nm D．mm²1026 国际标准化组织以来评定滤油器过滤精度。

A．绝对过滤尺度 B．过滤效率C．过滤比 D．滤芯孔隙直径1027 滤油嚣的性能参数不包括。

A．过滤精度 B．额定压差 C．额定流量 D．使用寿命1032 下列滤油器中属不可清洗型的有。

A．网式 B．纸质 C．线隙式 D．磁性1034 下列滤油器中作为精滤器使用的有。

液压考试题及答案液压系统是广泛应用于工业和机械领域的技术，它利用液体的压力能来传递能量和实现机械动作。

以下是一套液压考试题及答案，供学习和参考使用。

一、选择题1. 液压系统中最基本的元件是：A. 泵B. 阀门C. 执行器D. 控制器答案： A2. 液压油的主要作用是什么？A. 传递能量B. 冷却系统C. 清洁元件D. 所有上述选项答案： D3. 以下哪个不是液压系统的优点？A. 功率密度高B. 响应速度快C. 维护成本高D. 易于实现精确控制答案： C二、填空题4. 液压系统中的______元件负责将机械能转换为液体的压力能。

答案：泵5. 液压系统中的______元件用于控制液体的流动方向和流量。

答案：阀门6. 液压系统中的______元件将液体的压力能转换为机械能，实现工作动作。

答案：执行器三、简答题7. 简述液压系统的基本组成。

答案：液压系统的基本组成包括：泵、执行器、阀门、油箱、管道、控制元件和辅助元件。

泵负责提供压力油；执行器将液体的压力能转换为机械能；阀门用于控制液体的流动；油箱储存液压油；管道连接各个元件；控制元件用于调节系统的工作状态；辅助元件如过滤器、冷却器等，用于维护系统的正常运行。

8. 液压系统与气动系统相比有哪些不同？答案：液压系统与气动系统相比，液压系统具有更高的功率密度和更好的控制精度。

液压油的压缩性远小于空气，因此液压系统可以提供更稳定的力输出。

此外，液压系统的工作压力通常高于气动系统，使得液压系统在需要大功率输出的应用中更为常见。

四、计算题9. 假设一个液压缸的活塞面积为200平方厘米，系统压力为10兆帕，求液压缸的推力。

答案：液压缸的推力可以通过公式F = P × A 计算，其中 F 为推力，P 为压力，A 为活塞面积。

将给定的数值代入公式，得到 F = 10 ×10^6 Pa × 200 × 10^-4 m^2 = 2 × 10^5 N。

第一章巩固与练习参考答案一、填空题1.液体2.负载阻力、负载3.动力元件、执行元件、控制元件、辅助元件、工作介质4.零位5.可压缩性、动态性、高压6.液体内部摩擦力7.运动、动力、相对8.运动粘度、υ、m2/s、cm2/s、1m2=104cm2/s9.高、低10.静压力、p11.流量、速度、面积12.等值的传递到液体内部的所有点13.无粘性、不可压缩14.平均流速、运动粘度、直径15.2.5二、选择题。

A、C、B三、判断题√××√××√××四、简答题略五、计算题1.解：依据公式1-3代入后得p=2.86×1042.解根据帕斯卡原理p B+ρgh=p a代入数字后得p B=9.25×104（p a）3.解.（1）依据公式1-80E=t1/t2代入后得0E=3（2）依据公式1-10007.6-4/E Eν=⨯代入后得ν=21.47（3）依据公式1-7μνρ=代入后得μ=1.93×10-2 (pa.s) 4.解（1）依据公式1-21e c H dRνυ=代入得eR=1875，故为层流根据公式1-30代入得p=8.1×104 (pa) （2）计算得R=2500e故此时为紊流根据公式1-30代入得p=1.6×105(pa)5.解将数代入1-36计算得：S=0.31×10-46.解将数代入1-39计算得：（1）q= 0.8×10-7m3/sV（2）q= 0.1×10-7m3/sV一、填空1.机械能、液压油输出、液压能2.容积、吸油、压油3.壳体、端盖4.吸油、压油5.卸荷槽、吸油、压油6.单作用、双作用、定子、转子、叶片、泵体7.排量、变量叶片泵、径向柱塞泵、轴向柱塞泵、变量叶片泵、径向柱塞泵、轴向柱塞泵二、选择题C B、B、A、A、D、D、B三、判断题√××√√√√×√√四、简答题略一、填空题1.液压缸、液压马达2.单作用液压缸、双作用液压缸3.单活塞杆、双活塞杆、缸体、活塞杆4.大、小5.活塞、活塞杆、缸体、缸盖、密封圈6.单向、外力、成对使用7.叶片摆动式、齿轮齿条式、螺旋式二、选择题B、A、B、C、B A、B三、判断题×√××××××√×四、简答题略五、计算题略一、填空题1.方向、压力、流量、控制2.阀芯和阀体之间的相对位置、油液流动方向、油路间连接、方向3.手动、电动、机动、液动、电液动4.电液比例减压阀、液动换向阀5.系统压力、溢流阀、减压阀、顺序阀6.调压、压力、安全、过载7.进口、出口、开、油箱相连8.通流面积、流量、运动速度9.针式、偏心式、轴向三角槽式、周向缝隙式、轴向缝隙式10.分流阀、集流阀、分流集流阀二、选择题D、A、A、B、B A、D、B、C、B A三、判断题√√√×√√×√××√×四、简单题略一、填空题1.储存油液、散发油液热量、沉淀污物、溢出油液中气体2.滤油器3.网式、线隙式、纸芯式、烧结式、磁性4.蓄能器5.蓄能器6.油管、管接头二、选择题D、B、C、C、B三、判断题×××√√××四、简单题略一、填空1.液压元件2.任意位置、停止后窜动3.功率损耗、降低发热4.液压缸、工作部件5.节流、容积、容积节流6.进油节流、回油节流、旁路节流7.差动连接、双泵供油、增速缸8.采用压力继电器、顺序阀、行程阀9.泄漏、制造精度、补偿二、判断题×√×√√√三、选择题A;B、ABD;B、B;C、B;C、B、A、C、C、B四、简答题略五、计算题1.（1）运动中A、B处压力为1MPa碰上挡铁后A处为5MPa、B处为3MPa （2）A、B处压力为5MPa2.4MPa、2MPa、03.（1）A点压力5MPa，C点压力2.5MPa（2）A点压力1.5MPa，C点压力2.5MPa（3）04.（1）A、B点压力为4 MPa，C点压力为2 MPa（2）首先计算I缸的负载为3.5 MPa,当1YA得电后，活塞运动过程中，A、B点压力为3.5 MPa，C点压力为2 MPa。

一、单选题1、用过一段时间后滤油器的过滤精度略有_____。

A.降低B.不确定C.提高D.不变正确答案：A2、选择过滤器应主要根据____来选择。

A.外形尺寸B.滤芯的结构尺寸C.通油能力D.滤芯的材料正确答案：C3、液压系统的油箱内隔板____。

A.约为油面高度的3/4B.应高出油面C.可以不设D.约为油面高度的1/2正确答案：A4、液压系统中冷却器一般安装在____。

A.回油管路上B.补油管路上C.油泵出口管路上D.无特殊要求正确答案：A5、油箱中，溢流阀的回油口应____泵的吸油口。

A.靠近B.远离C.无特殊要求D.平行正确答案：B6、液压系统油箱内设隔板是为了____。

A.减轻油面晃动B.防止油漏光C.利于散热和分离杂质D.增强刚度正确答案：C7、液压系统中的油液工作温度不得大于___。

A.15℃B.65℃C.35℃D.70℃正确答案：A8、充气式蓄能器按气体和液体是否接触可分为_____和_____ 。

A.活塞式，隔离式B.非隔离式，隔离式C.重力式，弹簧式D.活塞式，气囊式正确答案：B二、填空题1、蓄能器的作用是将液压系统中的( )存起来，在需要的时候又重新放出。

正确答案：压力能2、液压油箱的作用是（）。

正确答案：储油、散热、分离气体、沉淀3、蓄能器的作用（）、（）、（）、（）。

正确答案：存贮能量，应急液压；吸收脉动，平稳系统；吸收冲击，保护回路；热膨胀消减泄漏补偿4、蓄能器可分为（）式，（）式及（ )式三大类正确答案：重力、弹簧、充气5、滤油器常见的安装位置有( )、( )、( )、( )等。

正确答案：吸油管路上、压油管路上、回油管路上、分支油管路上6、过滤器的过滤精度是指其( )过滤掉的杂质颗粒的( )。

正确答案：从油液中，尺寸大小7、过滤器的作用是( )。

正确答案：过滤油液中固体颗粒8、重力式式蓄能器是利用( )来储存,释放液压能。

正确答案：重物的势能9、重力式蓄能器产生的压力取决于( )和( )。

液压与气压传动习题库及参考答案填空题一流体力学基础部分1.液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动）2.液压管路中的压力损失可分为两种，一种是（），一种是（）。

（沿程压力损失、局部压力损失）3.液体的流态分为（）和（），判别流态的准则是（）。

（层流、紊流、雷诺数）4.在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。

（液压冲击）5.当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器）6.液体流动时分子间的（）要阻止分子（）而产生的一种（），这种现象叫液体的粘性。

（聚力、相对运动、摩擦力）7.液压油的牌号是用（）表示的。

N32表示（）。

（运动粘度、40℃时油液的运动粘度为32cst（厘施））8.在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。

（气穴现象或空穴现象）9.根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（），管子粗的地方流速（）。

（大、小）10.理想液体的伯努利方程的物理意义为：在管作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。

（比压能、比位能、比动能、相互转化）11.液压传动是以（）为工作介质，依靠液体的（）来实现运动和动力传递的一种传动方式。

（液体、压力能）二液压缸1.活塞缸按其结构不同可分为（）和（）两种，其固定方式有（）固定和（）固定两种。

（双杆式、单杆式、缸体、活塞杆）2.单杆活塞缸可采用（）连接，使其运动速度提高。

（差动）3.液压系统中，（）和（）是将油液压力能转换成机械能的执行装置。

(液压缸、液压马达)三液压泵1.常用的液压泵有（），（）和（）三大类。

液压泵的总效率等于（）和（）的乘积。

（齿轮泵、叶片泵、柱塞泵、容积效率、机械效率）2.双作用叶片泵属于（）量泵，单作用叶片泵属于（）量泵。

液压电路试题库及答案一、单选题（每题1分，共10分）1. 液压系统中，用于控制液体压力的元件是：A. 泵B. 马达C. 阀D. 缸答案：C2. 液压系统中，液压泵的主要作用是：A. 提供压力B. 提供流量C. 提供速度D. 提供方向答案：B3. 以下哪个不是液压系统中的执行元件？A. 液压缸B. 液压马达C. 液压泵D. 液压阀答案：C4. 液压系统中，用于控制液体流动方向的元件是：A. 单向阀B. 溢流阀C. 节流阀D. 减压阀答案：A5. 液压系统中，液压缸的工作原理是：A. 将液体的压力能转换为机械能B. 将液体的机械能转换为压力能C. 将液体的压力能转换为热能D. 将液体的热能转换为机械能答案：A6. 液压系统中，液压马达与液压泵的主要区别在于：A. 工作介质B. 工作方向C. 工作速度D. 工作流量答案：B7. 液压系统中，节流阀的主要作用是：A. 控制压力B. 控制流量C. 控制方向D. 控制速度答案：B8. 液压系统中，溢流阀的主要作用是：A. 调节压力B. 调节流量C. 调节方向D. 调节速度答案：A9. 液压系统中，减压阀的主要作用是：A. 降低压力B. 提高压力C. 保持压力D. 调节流量答案：A10. 液压系统中，单向阀的主要作用是：A. 允许液体单向流动B. 允许液体双向流动C. 阻止液体流动D. 调节液体流量答案：A二、多选题（每题2分，共10分）1. 液压系统中，以下哪些元件可以作为控制元件？A. 单向阀B. 溢流阀C. 节流阀D. 减压阀答案：ABCD2. 液压系统中，以下哪些元件可以作为动力元件？A. 液压泵B. 液压马达C. 液压缸D. 液压阀答案：AB3. 液压系统中，以下哪些元件可以作为执行元件？A. 液压泵B. 液压马达C. 液压缸D. 液压阀答案：C4. 液压系统中，以下哪些元件可以作为辅助元件？A. 过滤器B. 油箱C. 蓄能器D. 油管答案：ABCD5. 液压系统中，以下哪些元件可以作为保护元件？A. 溢流阀B. 单向阀C. 减压阀D. 过滤器答案：AD三、判断题（每题1分，共10分）1. 液压系统中，液压泵是提供压力的元件。

绪论一、填空题2、液压传动系统主要由__动力装置_______、_执行装置________、_控制调节装置________、_辅助装置____及传动介质等部分组成。

3、能源装置是把___机械能___转换成流体的压力能的装置，执行装置是把流体的___压力能___转换成机械能的装置，控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行控制和调节的装置。

二、判断题（×）1、液压传动不容易获得很大的力和转矩。

（√）3、液压传动系统不宜远距离传动。

（×）7、液压传动系统中，常用的工作介质是气油。

三、选择题1、把机械能转换成液体压力能的装置是（ A ）。

A动力装置、B执行装置、C控制调节装置2、液压传动的优点是（ A ）。

A比功率大、B传动效率低、C可定比传动3、液压传动系统中，液压泵属于（ A ），液压缸属于（ B ，溢流阀属于（ D ），油箱属于（ C ）。

A.动力装置B.执行装置C.辅助装置D.控制装置第一章液压传动基础一、填空题1、流体流动时，沿其边界面会产生一种阻止其运动的流体摩擦作用，这种产生内摩擦力的性质称为___粘性______。

6、油液粘度因温度升高而___降低___ ，因压力增大而___增加___ 。

7、液压油是液压传动系统中的传动介质，而且还对液压装置的机构、零件起着__润滑____、__冷却____和防锈作用。

二、判断题（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象（√）9、用来测量液压系统中液体压力的压力计所指示的压力为相对压力。

（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。

三、选择题2.在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（ D ）A.能量守恒原理B.动量守恒定律C.质量守恒原理D.帕斯卡原理5.（ A ）是液压传动中最重要的参数。

液压传动精彩试题及答案一、单项选择题1. 液压传动系统中，将机械能转换为液体的压力能的元件是（）。

A. 泵B. 缸C. 马达D. 换向阀答案：A2. 在液压系统中，下列哪个元件的作用是控制油液流动的方向（）。

A. 泵B. 缸C. 换向阀D. 溢流阀答案：C3. 液压系统中的节流阀主要用来调节（）。

A. 压力B. 流量C. 速度D. 温度答案：B4. 液压系统中，下列哪个元件可以作为安全装置（）。

A. 单向阀B. 溢流阀C. 节流阀D. 换向阀答案：B5. 液压系统中，下列哪个元件是用于测量压力的（）。

A. 压力表B. 流量计C. 温度计D. 液位计答案：A二、多项选择题1. 液压系统中，下列哪些元件属于执行元件（）。

A. 泵B. 缸C. 马达D. 换向阀答案：B、C2. 液压系统中，下列哪些元件属于控制元件（）。

A. 泵B. 缸C. 换向阀D. 溢流阀答案：C、D3. 液压系统中，下列哪些元件属于辅助元件（）。

A. 油箱B. 过滤器C. 管路D. 压力表答案：A、B、C、D三、判断题1. 液压传动系统的效率一定高于机械传动系统。

（）答案：错误2. 液压系统中的油液必须保持清洁，以防止系统故障。

（）答案：正确3. 液压系统中的压力损失主要由管道阻力和局部阻力造成。

（）答案：正确4. 液压系统中的泵可以作为执行元件。

（）答案：错误5. 液压系统中的溢流阀可以作为安全装置使用。

（）答案：正确四、简答题1. 简述液压传动系统的基本组成。

答案：液压传动系统主要由以下几部分组成：动力元件（如泵）、执行元件（如缸和马达）、控制元件（如各种阀）、辅助元件（如油箱、过滤器、管路等）和工作介质（如液压油）。

2. 液压泵的主要类型有哪些？答案：液压泵的主要类型包括齿轮泵、柱塞泵、叶片泵和螺杆泵等。

3. 液压缸的工作原理是什么？答案：液压缸的工作原理是利用液体的压力能转换为机械能，通过活塞在缸筒内的运动来实现直线运动或往复运动。

绪论二、判断题（×）1、液压传动不容易获得很大得力与转矩。

（√）2、液压传动可在较大范围内实现无级调速。

（√）3、液压传动系统不宜远距离传动。

（√）4、液压传动得元件要求制造精度高。

（√）5、气压传动得适合集中供气与远距离传输与控制。

（√）6、与液压系统相比，气压传动得工作介质本身没有润滑性，需另外加油雾器进行润滑。

（×）7、液压传动系统中，常用得工作介质就是气油。

（√）8、液压传动就是依靠密封容积中液体静压力来传递力得, 如万吨水压机。

（√）9、与机械传动相比, 液压传动其中一个优点就是运动平穏。

第一章液压传动基础二、判断题（√）1、以绝对真空为基准测得得压力称为绝对压力。

（×）2、液体在不等横截面得管中流动，液流速度与液体压力与横截面积得大小成反比。

（×）3、液压千斤顶能用很小得力举起很重得物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件得“爬行”，而且会引起冲击现象。

（×）5、当液体通过得横截面积一定时，液体得流动速度越高，需要得流量越小。

（√）6、液体在管道中流动得压力损失表现为沿程压力损失与局部压力损失两种形式。

（√）7、2、液体能承受压力，不能承受拉应力（×）8、油液在流动时有粘性，处于静止状态也可以显示粘性。

（√）9、用来测量液压系统中液体压力得压力计所指示得压力为相对压力。

（×）10、以大气压力为基准测得得高出大气压得那一部分压力称绝对压力。

第二章液压动力元件三、判断题（×）1 、容积式液压泵输油量得大小取决于密封容积得大小。

（√）2、齿轮泵得吸油口制造比压油口大，就是为了减小径向不平衡力。

（×）3．叶片泵得转子能正反方向旋转。

（×）4．单作用泵如果反接就可以成为双作用泵。

（×）5、外啮合齿轮泵中，轮齿不断进入啮合得一侧得油腔就是吸油腔。

（×）6、理论流量就是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出得油液体积。
