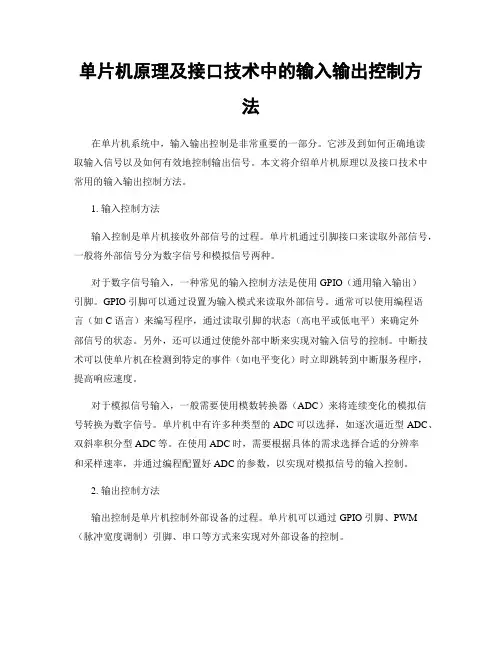

单片机原理及接口技术中的输入输出控制方法在单片机系统中，输入输出控制是非常重要的一部分。

它涉及到如何正确地读取输入信号以及如何有效地控制输出信号。

本文将介绍单片机原理以及接口技术中常用的输入输出控制方法。

1. 输入控制方法输入控制是单片机接收外部信号的过程。

单片机通过引脚接口来读取外部信号，一般将外部信号分为数字信号和模拟信号两种。

对于数字信号输入，一种常见的输入控制方法是使用GPIO（通用输入输出）引脚。

GPIO引脚可以通过设置为输入模式来读取外部信号。

通常可以使用编程语言（如C语言）来编写程序，通过读取引脚的状态（高电平或低电平）来确定外部信号的状态。

另外，还可以通过使能外部中断来实现对输入信号的控制。

中断技术可以使单片机在检测到特定的事件（如电平变化）时立即跳转到中断服务程序，提高响应速度。

对于模拟信号输入，一般需要使用模数转换器（ADC）来将连续变化的模拟信号转换为数字信号。

单片机中有许多种类型的ADC可以选择，如逐次逼近型ADC、双斜率积分型ADC等。

在使用ADC时，需要根据具体的需求选择合适的分辨率和采样速率，并通过编程配置好ADC的参数，以实现对模拟信号的输入控制。

2. 输出控制方法输出控制是单片机控制外部设备的过程。

单片机可以通过GPIO引脚、PWM （脉冲宽度调制）引脚、串口等方式来实现对外部设备的控制。

对于数字信号输出，GPIO引脚也是常见的输出控制方法。

通过设置引脚为输出模式，可以将单片机内部的状态（高电平或低电平）输出到外部设备。

通过编程来控制引脚的状态变化，可以实现对外部设备的开关、电平控制等。

对于需要输出模拟信号的情况，单片机可以使用PWM技术来实现。

PWM是一种将数字信号转换为模拟信号的技术，通过改变脉冲的占空比来控制输出信号的幅值。

单片机中一般会内置PWM模块，可以通过编程设置频率、占空比等参数来实现对模拟信号的输出控制。

PWM技术在控制电机速度、LED亮度等方面有着广泛的应用。

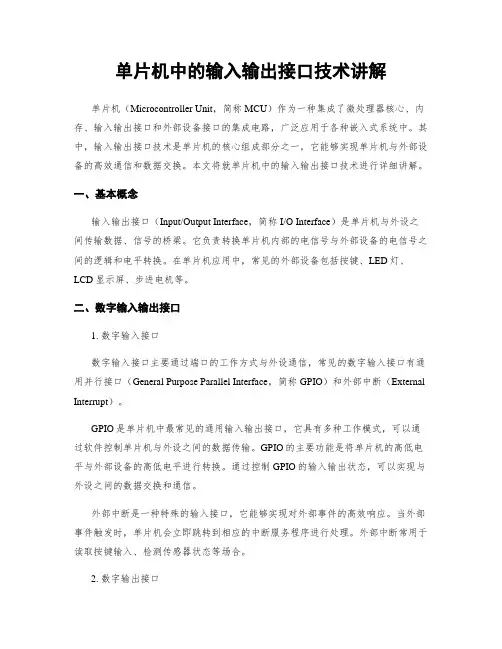

单片机中的输入输出接口技术讲解单片机（Microcontroller Unit，简称MCU）作为一种集成了微处理器核心、内存、输入输出接口和外部设备接口的集成电路，广泛应用于各种嵌入式系统中。

其中，输入输出接口技术是单片机的核心组成部分之一，它能够实现单片机与外部设备的高效通信和数据交换。

本文将就单片机中的输入输出接口技术进行详细讲解。

一、基本概念输入输出接口（Input/Output Interface，简称I/O Interface）是单片机与外设之间传输数据、信号的桥梁。

它负责转换单片机内部的电信号与外部设备的电信号之间的逻辑和电平转换。

在单片机应用中，常见的外部设备包括按键、LED灯、LCD显示屏、步进电机等。

二、数字输入输出接口1. 数字输入接口数字输入接口主要通过端口的工作方式与外设通信，常见的数字输入接口有通用并行接口（General Purpose Parallel Interface，简称GPIO）和外部中断（External Interrupt）。

GPIO是单片机中最常见的通用输入输出接口，它具有多种工作模式，可以通过软件控制单片机与外设之间的数据传输。

GPIO的主要功能是将单片机的高低电平与外部设备的高低电平进行转换。

通过控制GPIO的输入输出状态，可以实现与外设之间的数据交换和通信。

外部中断是一种特殊的输入接口，它能够实现对外部事件的高效响应。

当外部事件触发时，单片机会立即跳转到相应的中断服务程序进行处理。

外部中断常用于读取按键输入、检测传感器状态等场合。

2. 数字输出接口数字输出接口是单片机将数据传输出给外部设备的接口。

常见的数字输出接口有通用并行接口（GPIO）、定时器（Timer）和比较器（Comparator）。

GPIO作为通用输入输出接口，在数字输出方面同样起到重要作用。

通过控制GPIO的输出状态，单片机可以向外设发送数据、控制外设的开关状态等。

定时器是一种重要的数字输出接口。

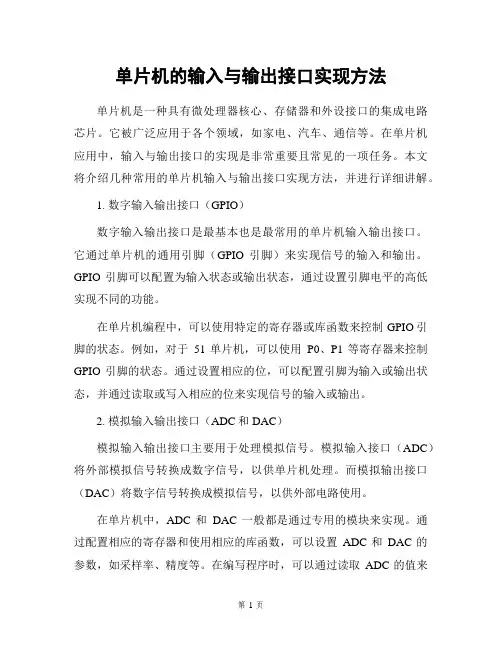

单片机的输入与输出接口实现方法单片机是一种具有微处理器核心、存储器和外设接口的集成电路芯片。

它被广泛应用于各个领域，如家电、汽车、通信等。

在单片机应用中，输入与输出接口的实现是非常重要且常见的一项任务。

本文将介绍几种常用的单片机输入与输出接口实现方法，并进行详细讲解。

1. 数字输入输出接口（GPIO）数字输入输出接口是最基本也是最常用的单片机输入输出接口。

它通过单片机的通用引脚（GPIO引脚）来实现信号的输入和输出。

GPIO引脚可以配置为输入状态或输出状态，通过设置引脚电平的高低实现不同的功能。

在单片机编程中，可以使用特定的寄存器或库函数来控制GPIO引脚的状态。

例如，对于51单片机，可以使用P0、P1等寄存器来控制GPIO引脚的状态。

通过设置相应的位，可以配置引脚为输入或输出状态，并通过读取或写入相应的位来实现信号的输入或输出。

2. 模拟输入输出接口（ADC和DAC）模拟输入输出接口主要用于处理模拟信号。

模拟输入接口（ADC）将外部模拟信号转换成数字信号，以供单片机处理。

而模拟输出接口（DAC）将数字信号转换成模拟信号，以供外部电路使用。

在单片机中，ADC和DAC一般都是通过专用的模块来实现。

通过配置相应的寄存器和使用相应的库函数，可以设置ADC和DAC的参数，如采样率、精度等。

在编写程序时，可以通过读取ADC的值来获取模拟输入信号，并通过写入DAC的值来输出模拟信号。

3. 串口输入输出接口（USART）串口输入输出接口是单片机与外部设备之间常用的一种通信方式。

通过串口接口，可以实现单片机与计算机、传感器、显示器等设备的通信。

单片机中的串口通常采用USART模块来实现。

通过配置相关的寄存器和使用相应的库函数，可以设置串口的通信参数，如波特率、数据位数、停止位数等。

通过发送和接收数据来实现与外部设备的通信。

4. 存储器接口（EEPROM、Flash）存储器接口用于单片机与外部存储设备的数据交换。

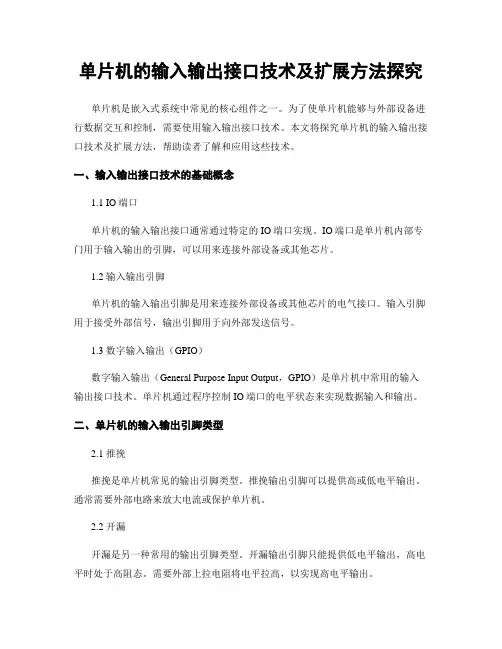

单片机的输入输出接口技术及扩展方法探究单片机是嵌入式系统中常见的核心组件之一。

为了使单片机能够与外部设备进行数据交互和控制，需要使用输入输出接口技术。

本文将探究单片机的输入输出接口技术及扩展方法，帮助读者了解和应用这些技术。

一、输入输出接口技术的基础概念1.1 IO端口单片机的输入输出接口通常通过特定的IO端口实现。

IO端口是单片机内部专门用于输入输出的引脚，可以用来连接外部设备或其他芯片。

1.2 输入输出引脚单片机的输入输出引脚是用来连接外部设备或其他芯片的电气接口。

输入引脚用于接受外部信号，输出引脚用于向外部发送信号。

1.3 数字输入输出（GPIO）数字输入输出（General Purpose Input Output，GPIO）是单片机中常用的输入输出接口技术。

单片机通过程序控制IO端口的电平状态来实现数据输入和输出。

二、单片机的输入输出引脚类型2.1 推挽推挽是单片机常见的输出引脚类型。

推挽输出引脚可以提供高或低电平输出。

通常需要外部电路来放大电流或保护单片机。

2.2 开漏开漏是另一种常用的输出引脚类型。

开漏输出引脚只能提供低电平输出，高电平时处于高阻态。

需要外部上拉电阻将电平拉高，以实现高电平输出。

2.3 输入输入引脚能够接受外部设备或其他芯片的信号输入。

通常需要外部上拉或下拉电阻，以确保输入引脚的电平稳定。

三、单片机的输入输出接口技术3.1 并行口并行口是单片机最基本的输入输出接口技术之一。

它具有多个并行的数据线，可以同时传输多个位的数据。

3.2 串行口串行口是另一种常见的输入输出接口技术。

与并行口不同，串行口只具有一条数据线，数据逐位传输。

3.3 简单输入输出端口简单输入输出端口通常只有几个单独的引脚，用于简单的数据输入和输出。

它可以实现数字信号的输入和输出。

3.4 中断输入输出端口中断输入输出端口具有中断功能，可以实现异步的输入和输出。

它能够在外部设备产生中断时，及时响应并处理。

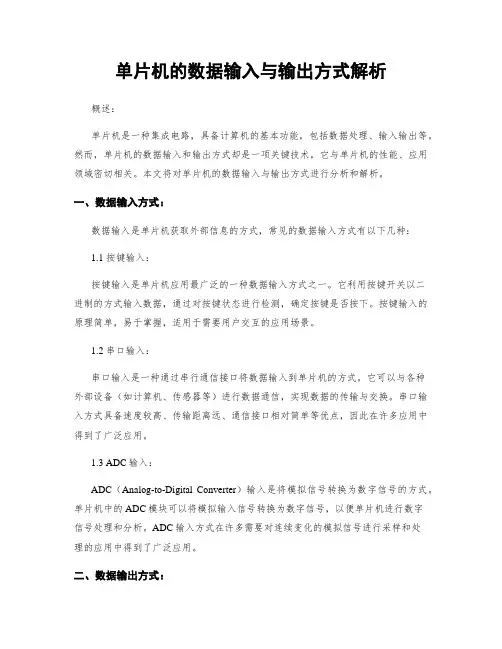

单片机的数据输入与输出方式解析概述：单片机是一种集成电路，具备计算机的基本功能，包括数据处理、输入输出等。

然而，单片机的数据输入和输出方式却是一项关键技术，它与单片机的性能、应用领域密切相关。

本文将对单片机的数据输入与输出方式进行分析和解析。

一、数据输入方式：数据输入是单片机获取外部信息的方式，常见的数据输入方式有以下几种：1.1 按键输入：按键输入是单片机应用最广泛的一种数据输入方式之一。

它利用按键开关以二进制的方式输入数据，通过对按键状态进行检测，确定按键是否按下。

按键输入的原理简单，易于掌握，适用于需要用户交互的应用场景。

1.2 串口输入：串口输入是一种通过串行通信接口将数据输入到单片机的方式。

它可以与各种外部设备（如计算机、传感器等）进行数据通信，实现数据的传输与交换。

串口输入方式具备速度较高、传输距离远、通信接口相对简单等优点，因此在许多应用中得到了广泛应用。

1.3 ADC输入：ADC（Analog-to-Digital Converter）输入是将模拟信号转换为数字信号的方式。

单片机中的ADC模块可以将模拟输入信号转换为数字信号，以便单片机进行数字信号处理和分析。

ADC输入方式在许多需要对连续变化的模拟信号进行采样和处理的应用中得到了广泛应用。

二、数据输出方式：数据输出是单片机向外部设备发送信息的方式，常见的数据输出方式有以下几种：2.1 数码管输出：数码管输出是单片机应用最广泛的一种数据输出方式之一。

通过控制数码管的段选和位选，单片机可以向数码管发送相应的数字信号，以实现数字的显示功能。

数码管输出方式简单、直观，因此在很多需要数字显示的场合得到了广泛应用。

2.2 LED输出：LED输出是一种通过控制LED灯的亮灭来传递信息的方式。

单片机通过控制LED的驱动电路，可以实现多种不同的显示效果，如点亮、闪烁等。

LED输出方式具有功耗低、反应速度快等特点，广泛应用于各种指示灯、显示屏等需要显示信息的设备。

单片机的输入／输出接口设计与实现方法单片机的输入/输出接口设计与实现方法概述：单片机作为嵌入式系统的核心组件，用于控制和处理外部设备的输入和输出。

输入/输出接口的设计和实现是单片机应用中的重要环节。

本文将介绍单片机输入/输出接口的设计原理与实现方法，包括数字输入/输出接口和模拟输入/输出接口两个方面。

一、数字输入/输出接口设计与实现方法：1. 输入接口设计：数字输入接口主要包括开关输入和按键输入。

开关输入一般采用继电器或者开关电路进行连接，可以通过读取端口的电平状态来获取开关的状态信息。

按键输入通常采用矩阵按键的方式，通过扫描矩阵按键的行列，可以实现多个按键的输入。

2. 输出接口设计：数字输出接口可以用于控制各种外部设备，如LED灯、继电器等。

通过设置端口的电平状态，可以实现对外部设备的控制。

常用的数字输出方式包括推挽输出、开漏输出和PWM输出。

3. 实现方法：数字输入/输出接口的实现方法主要有两种：基于端口操作和基于中断。

基于端口操作一般通过读写特定的端口来实现输入和输出功能。

基于中断的实现方法可以通过设置中断触发条件来实现对输入信号的响应，提高系统的实时性和效率。

二、模拟输入/输出接口设计与实现方法：1. 模拟输入接口设计：模拟输入接口主要用于接收模拟量信号，如电压、电流等。

常用的模拟输入接口包括模数转换器（ADC）和电压比较器。

ADC将模拟信号转换为数字信号，可用于采集传感器信号等。

电压比较器常用于判断电压信号是否超过某一门限值。

2. 模拟输出接口设计：模拟输出接口主要用于输出模拟量信号，如驱动电机、显示器等。

常用的模拟输出接口包括数字模拟转换器（DAC）和电流输出接口。

DAC将数字信号转换为模拟信号，可用于驱动各种模拟设备。

电流输出接口可以通过改变电流值来实现对设备的控制。

3. 实现方法：模拟输入/输出接口的设计与实现通过模数转换器和数字模拟转换器来实现。

可以根据具体需求选择合适的模数转换器和数字模拟转换器，通过编程设置相关参数，实现对模拟信号的采集和输出。
