濁度檢測儀使用說明書使用之前請仔細閱讀說明書！在线浊度仪一、测量原理ZD 系列浊度测量仪，中、低浊度范围内（小于10NTU 为低浊度，11-100NTU 为中浊度，大于100NTU 为高浊度）采用90°散射光原理。

光路原理如下图：Io ——入射光 It ——透射光 Is ——散射光 D ——溶液浑浊度一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。

与入射光成90°方向的散射光的强度符合雷莱公式：Is=KNV 2Io入4Io ——入射光强度 Is ——散射光强度 N ——单位溶液微粒数 V ——微粒体积 入——入射光波长 K ——系数在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。

上式可整理改写为：Is =K ´N（K ´表示常数）Io根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。

这是本产品的基本测量原理。

DZ 系列浊度仪高浊度测量采用的是散射和透射结合型原理。

二、基本电路方框图散射光结构仪器工作原理图透射光结构仪器工作原理图光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。

信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。

稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。

三、结构图1、浊度传感器2、进水口3、出水口4、溢流口5、排气口6、电源220伏7、信号输出8、校准电位器9、浊度显示仪表10、信号输出11、浊度显示面板1 2、挂钩 13、电源220伏浊度传感器是本仪器的关键部位，内装光电转换器件、集成电路板、不锈钢水箱等，对其更加爱护和保养。

一、概述WGZ系列浊度计（仪）是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表证这些悬浮颗粒物质的含量。

本仪器采用国际标准ISO7027中规定的福尔马肼（Formazine）浊度标准溶液进行标定，采用NTU作为浊度计量单位。

二、用途可以广泛应用于发电厂、纯净水厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫部门、医院等部门的水样浊度测定。

三、仪器特点►微电脑，触摸式键盘，LCD背光液晶显示屏，串行RS232数据通讯接口,可选配外置或内置打印机。

►特制高强度长寿命光源，年、月、日时间显示，设有数据存储查询功能，可满足GLP需求►数据非线性处理及数据平滑功能，快速自动多点校正，自诊断信息提示,可选量程自动或人工切换►快捷设置平均测量模式，以最短的时间得到正确的数据，特别适用于极低浊度测量，可测不稳定水样►精确的光路系统，可靠的定位结构，有效的色度补偿，直读浊度值►可选光谱测量单元，多种测量模式，选配流动取样装置，可实现连续测量。

四、注意事项WGZ系列浊度计是光电相结合的精密计量仪器，操作前应仔细阅读使用说明书并通过正确操作才能获得精确的测量结果。

a、使用环境必须符合工作条件。

b、测量池内必须长时间清洁干燥、无灰尘，不用时须盖上遮光盖。

c、潮湿气候使用，必须相应延长开机时间。

d、被测溶液应沿试样瓶壁小心倒入，防止产生气泡，影响测量准确性。

e、更换试样瓶或经维修后须重新标定。

f、非专业维修工程师，请勿打开仪器进行维修。

五、工作条件a、环境温度使用5～40℃，储存-20～55℃；b、相对温度不大于90％RH无冷凝现象；c、电源电压220V±22V 频率50±1Hz，并且具有良好接地；d、仪器应水平放置在平稳的实验台上，有效的避开直射光线；e、仪器周围应留有足够的空间以利散热，且无强烈震动源及强磁场干扰；f、周围空气中应无明显灰尘及腐蚀性气体存在。

WGZ-100浊度仪仪器工作原理、特点1．本仪器采用积分球式浊度测定原理：一束平行光在透明液体中传播，如果液体中无任何悬浮颗粒存在，那么光束在直线传播时不会改变方向；若有悬浮颗粒、光束在遇到颗粒时就会改变方身（不管颗粒透明与否）。

这就形成所谓散射光。

颗粒愈多（浊度愈高）光的散射就愈严重。

如图所示：灯源发出的白炽光经聚光镜会聚后照射在针孔上；准直物镜将针孔出射的光线变成一束平行度很好的平行光出射；平行光经样品后分解成透过光和散射光（分别记为T p）和T d），并进入积分球内。

在积分球内壁上装有二保光敏元件，它们分别接收透过光和散射光。

通过光讯号和散射光讯号经电路放大和处理后按下式显示：浊度=K×散射光通量/透过光通量= K×T d/T pK:比例常数。

2．测量值不受液体色泽影响：假定样品是无色的，进入液体的入射光通量为l0,出射光通量亦为l0。

出射光通量、散射光通量和平行透过去时光通量三者关系为（不考虑比色器皿的反射、吸收等）：l0=T p+T d如果样品带色，进入液体的入射光将部分被吸收，设液体透过率为T，此时出射光通量l0,、散射光通量T d,和平行透过光通量T p,有关系。

l0,=T×l0T p,= T×T p T d,= T×T d也就是说：无论透过光或散射光它们的强度都衷减速了同一系数T。

此时浊度测量值仍将不变：浊度=K×散射光通量/透过光通量=K×T d,/T p,=K×T×T d /T×T p=K×T d/T p仪器的使用1．仔细检查浊度标准板，如有灰尘、污渍，可用脱脂棉加乙醇、乙醚各半混合液擦净，比色皿可用清洁剂或洗涤精清洗，然后用清水冲净，两个透光面擦干。

仪器预热10分钟。

2．量程选择钮置“100”档，在试样槽后方紧靠右插入浊度标准板（有编号面朝左）。

3．拉杆推入，光路中不置入任何物体，调整“调零”旋钮，使显示读数为“0”（空气校零），拉杆拉出，浊度标准确性板置入光路，调整（校准）旋钮使显示读数为浊度标准板出厂标定值——NTU，在此以后“校准”旋钮不能再随意变动，取出标准板。

PM8200GP浊度仪说明书
1、PM8200GP浊度仪使用电源必须有良好地线，以免引起测量数据不稳定等不良后果。

2、试管表面不应有水痕、水气、气泡等杂质，表面保持干燥清洁，否则影响测量精度和稳定性。

3、被测浊度液注入试管，由于液体内微小颗粒运动，影响散射光的测量，将样品注入试管后30秒钟插入样品室，待显示稳定后读出数据并打印。

PM8200GP浊度仪已对20NTu、10ONTU、200NTU、400NTU标准浊度液分别进行初步校准，以调整多分段增益，并存储于E2PROM中，出厂后根据被测浊度液大小，适当选择标准浊度液，进行精确校准: 被测样品<20NTU 选择20NTU标准浊度液20NTU<被测样品
<10ONTU选择10ONUT标准浊度液10ONTU<被测样品<200NTU选择
20ONTU标准浊度液200NTU<被测样品<400NTU选择400NTU标准浊度液。

初测样品浊度液，用吸管吸入25ml被测浊度液放入试样管，30秒钟后放入样品室并对准刻度，读出数据，以确定被测浊度液使用标准液的范围。

如被测值为56.30NTU，则应选择10ONTU标准浊度液进行校准。

标准浊度液校准:将已确定的标准浊度液（如10ONTU)取 25ml注入试样管，30秒钟后放入样品室，对准刻度值，读数稳定后按下CLB 键，仪器应显示标准浊度值（100NTU)，使调零和校准更加精确，可重复上述步骤1-2次。

1.应用DURAG D-R216 烟雾密度计是用于连续测量在烟气通道、烟尘抽气管路及类似情况的烟气排放的浓度。

它不仅记录残余粉尘的数量并监视滤尘设备的有效性,而且还会无惯性地信号化,不允许粉尘或烟气排放速率超量。

不允许烟尘排放速率超过环境污染。

DURAG 测量仪器能很好地完成监测任务,安装最完善的功能,无论任何时间任何气候条件都能自动地、正确地进行控制处理。

DURAG D- R 216 浊度仪由TUV 雷兰技术监督局进行了测试,测试报告为1979年2月15日的936/8080号和1985年2月7日的936/804004号。

2.基本的特性●直接在烟气流中连续就地测量。

●数字化的工作模式使用最新型的微处理器技术和相应软件。

●转换型积分8秒和64秒。

●紧凑型设计:发射器和接收器光学部件壳体使用单个模块。

●容易用一个外部的应用接线盒方式安装。

●有空气清扫单元的保护,具有较长的维修周期。

3.功能描述D-R216 烟尘浓度仪采用透射式工作原理。

测量头和反射器安装在彼此的对面,应用自动对准原理,测量光行程是测量光路的两倍,因而具有双倍的灵敏度,由测量头发射的调制光通过测量光路后又从对面的反射器返回使其行程又是一次测量光路。

测量光束的能量减少是由粉尘粒子引起的,因此测量光的强度与粉尘粒子浓度成比例。

光束在通过测量光路期间均匀光斑的直径实际上比反射器的面积大,这就可以做早期的调整,避免测量头和反射器在安装表面有温度变形情况下产生的测量误差。

测量单元自动补偿光学传感器与光源之间有不可避免的强度漂移,该漂移是因仪器老化和温度变化引起的。

单光源25Hz的调制光被分成测量光束和参比光束,光学扫描器通过组合式的电动隔板的交替打开对测量光束或参比光束进行扫描。

参比光束通过一个对应轨迹进入测量头,每隔64秒测量光束被电动隔板切断一次,参比光束每隔2秒打开一次被光学扫描器扫描。

参比光的强度被数字化并存储作为光测量倍数,每隔0.5秒测量值被更新。

水质浊度计使用方法说明书一、产品概述水质浊度计是一种用于测量水体浊度的仪器。

浊度是指水中悬浮颗粒物的浓度，是评估水质清澈程度的重要指标。

本产品具有测量快速、准确度高等特点，适用于环境监测、水质评估、工业生产等多个领域。

二、产品结构和外观水质浊度计主要由仪器主体和显示屏组成。

仪器主体具有测量窗口，内部装有浊度测量模块和数据处理模块。

显示屏可以显示测量结果和其他相关信息。

三、使用前准备1. 确保水质浊度计电量充足，如电池电量不足应及时更换。

2. 清洁测量窗口，确保表面干净无污染物。

3. 打开仪器主体开关，并等待仪器启动完成。

四、测量操作步骤1. 将水质浊度计测量窗口放入待测水体中，确保与水体充分接触。

2. 点击显示屏上的测量按钮，开始自动测量。

3. 等待测量完成，显示屏将显示出浊度数值和测量结果。

4. 按需保存数据或进行其他操作。

五、注意事项1. 使用时请确保仪器主体与水体充分接触，以保证测量的准确性。

2. 测量过程中，请勿移动或震动测量仪器，避免测量结果受到干扰。

3. 使用后请及时清洁测量窗口，防止残留污染物对下次测量的影响。

4. 请勿将水质浊度计暴露在极高或极低温度环境中，以免损坏仪器。

5. 如发现仪器异常情况，请及时联系售后服务。

六、维护与保养1. 定期清洁测量窗口，可使用干净的软布轻轻擦拭。

2. 长时间不使用时，建议关闭电源并储存于干燥通风的环境中。

3. 如需更换电池，请参照产品说明书进行操作。

七、故障排除1. 若测量结果出现异常，请检查测量窗口是否干净，并确保测量操作正确。

2. 如仍无法解决问题，请联系售后服务。

八、技术规格1. 测量范围：0-1000 NTU（浊度单位）2. 测量精度：±2% FS3. 工作温度：5-40°C4. 供电方式：内置电池，可连续工作10小时5. 产品尺寸：XXmm × XXmm × XXmm6. 产品重量：XXg注：NTU为浊度单位，FS为满量程。

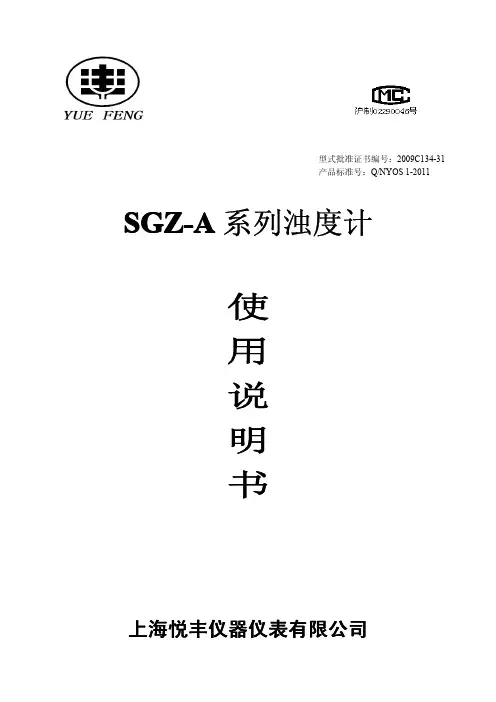

型式批准证书编号：2009C134-31产品标准号：Q/NYOS1-2011SGZ-A系列浊度计上海悦丰仪器仪表有限公司目录目录 0一、仪器的外形结构 (2)二、概述 (3)三、仪器的原理与特点 (3)四、工作条件 (4)五、技术指标 (4)六、测量准备 (4)七、操作步骤 (5)八、测量技术 (5)九、注意事项 (6)十、仪器的维护 (6)十一、仪器检修 (7)十二、仪器成套性 (7)附录1浊度标准溶液稀释配制表 (8)附录2零浊度水的制备 (8)附录3(选购件) (9)上海悦丰仪器仪表有限公司公司地址：上海市杨浦区平凉路2716号68幢一楼101室电话：021－65798833传真：021－65798822网址：电邮：**********************一、仪器的外形结构1、显示窗2、确认按键3、背光开关按键4、打印按键（带接口有）5、打印指示灯（带接口有）6、浊度单位指示灯7、浊度单位切换按键8、校正按键9、测量池11121012345678910、RS232接口（带接口有）11、电源开关12、电源插座二、概述SGZ-A系列浊度计是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表征这些悬浮颗粒物质的含量。

本仪器采用国际标准ISO7027中规定的福尔马肼（Formazine）浊度标准溶液进行标定，采用NTU浊度计量单位标定。

同时仪器也可直接采用EBC、ASBC浊度单位显示。

可以广泛应用于发电厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫部门、医院等部门的浊度测定。

1EBC=4NTU（EBC欧洲酿造业浊度单位）注：1EBC注：1ASBC=0.058NTU（ASBC美国酿造业浊度单位）三、仪器的原理与特点仪器机构框图显示数据处理光源光敏元件放大处理标样仪器原理：本仪器的基本原理是测量装置放入样品后，由光源发出的光束，在遇到悬浮颗粒时形成散射光，由此产生的90°散射光的浊度信号由光敏元件接收，光信号经电路放大及单片微电脑数据处理后显示被测浊度值。

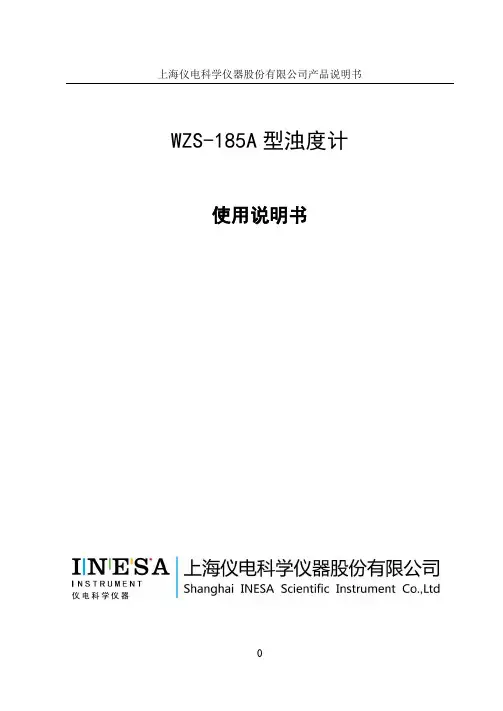

WZS-185A型浊度计使用说明书目录1仪器的安装1.1 开箱1.2 仪器结构和安装2仪器的操作2.1 简介2.2 操作2.3 通讯功能3 仪器的维护与常见故障及排除3.1 仪器维护3.2 常见故障及排除附录1 USB相关驱动以及安装说明附录2 浊度标准液的配制1 仪器的安装1.1 开箱序号名称及规格数量1 WZS-185A型浊度计1套2 浊度瓶1盒3 国际通用电源线1根4 USB通讯线1根5 使用说明书1本6 产品合格证1份7 保险丝Ф5×20(0.5A) 3只1.2 仪器结构和安装1.2.1仪器正面图如图1所示。

图11.2.2 仪器后面板图如图2所示，从左往右分别为：（1）USB接口；（2）电源插座；（3）保险丝插座；（4）电源开关。

图21.2.3 USB通讯线的连接如果用户希望连接计算机通讯，则可将USB通讯线连接到仪器和计算机上，正确安装驱动程序和配套通讯软件后即可实现通讯。

相关USB驱动与安装说明见附录。

1.2.4 仪器部分配件、选配件及附件a) 浊度瓶，瓶身上印有“+”字型标志。

将浊度瓶插入仪器时，应使标志中的竖线位于狭缝的正中位置。

b) 与上位机通讯时，需用到USB通讯线，接头形式为两端A公头。

2 仪器的操作2.1简介2.1.1 WZS-185A主要技术特点符合ISO7027标准。

采用散射-透射光测量原理，自动色度补偿。

量程自动切换。

最多可储存2000组测量数据。

仪器可通过USB接口（虚拟串口）与上位机进行通讯。

仪器具有断电保护功能，在仪器关机后，仪器内部储存的测量数据、校正数据、设置参数不会丢失。

2.1.2 WZS-185A主要技术性能测量范围：（0～20.00）NTU，（20.0～200.0）NTU，（200～1000）NTU（量程自动切换）。

零点漂移：不超过±0.5%FS/30分钟。

示值稳定性：不超过±0.5%FS/30分钟。

重复性：不大于0.5%。
