通信卫星的覆盖面积

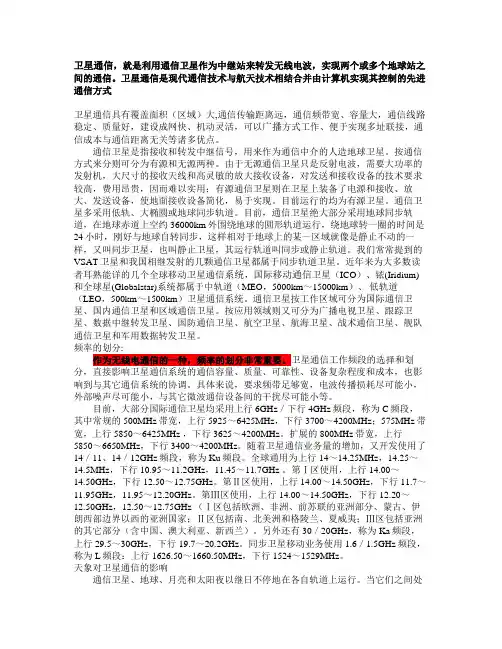

卫星通信，就是利用通信卫星作为中继站来转发无线电波，实现两个或多个地球站之间的通信。

卫星通信是现代通信技术与航天技术相结合并由计算机实现其控制的先进通信方式卫星通信具有覆盖面积（区域）大,通信传输距离远，通信频带宽、容量大，通信线路稳定、质量好，建设成网快、机动灵活，可以广播方式工作、便于实现多址联接，通信成本与通信距离无关等诸多优点。

通信卫星是指接收和转发中继信号，用来作为通信中介的人造地球卫星。

按通信方式来分则可分为有源和无源两种。

由于无源通信卫星只是反射电波，需要大功率的发射机，大尺寸的接收天线和高灵敏的放大接收设备，对发送和接收设备的技术要求较高，费用昂贵，因而难以实用；有源通信卫星则在卫星上装备了电源和接收、放大、发送设备，使地面接收设备简化，易于实现。

目前运行的均为有源卫星。

通信卫星多采用低轨、大椭圆或地球同步轨道。

目前，通信卫星绝大部分采用地球同步轨道，在地球赤道上空约36000km外围绕地球的圆形轨道运行，绕地球转一圈的时间是24小时，刚好与地球自转同步，这样相对于地球上的某一区域就像是静止不动的一样，又叫同步卫星，也叫静止卫星，其运行轨道叫同步或静止轨道。

我们常常提到的VSAT卫星和我国相继发射的几颗通信卫星都属于同步轨道卫星。

近年来为大多数读者耳熟能详的几个全球移动卫星通信系统，国际移动通信卫星（ICO）、铱(Iridium)和全球星(Globalstar)系统都属于中轨道（MEO，5000km～15000km）、低轨道（LEO，500km～1500km）卫星通信系统。

通信卫星按工作区域可分为国际通信卫星、国内通信卫星和区域通信卫星。

按应用领域则又可分为广播电视卫星、跟踪卫星、数据中继转发卫星、国防通信卫星、航空卫星、航海卫星、战术通信卫星、舰队通信卫星和军用数据转发卫星。

频率的划分:作为无线电通信的一种，频率的划分非常重要。

卫星通信工作频段的选择和划分，直接影响卫星通信系统的通信容量、质量、可靠性、设备复杂程度和成本，也影响到与其它通信系统的协调。

卫星通信卫星通信特点:1）通信距离远，且费用与通信距离无关；2)覆盖面积大，可进行多址通信；3）通信频带宽，传输容量大；4）地球站的分类：（1)按安装方法及设备规模，地球站可分为固定站、移动站(船载站、车载站、机载站等)和可搬动站(在短时间内可拆卸转移)。

(2)按天线反射面口径大小，地球站可分为20m、15m、10m、7m、5m、3m和1m等类型。

(3)按传输信号的一次变频，突出的优点是设备简单，组合频率干扰少，但因中频带宽有限，不利于宽带系统的实现。

二次变频的优点是调整方便，易于实现带宽要求，其缺点则是电路较为复杂。

接收机主要由下变频器和低噪声放机动灵活；5）通信链路稳定可靠，传输质量高。

卫星通信系统的组成：通信卫星、通信地球站分系统、跟踪遥测及指令分系统，以及监控管理分系统四部分组成。

卫星通信系统的分类：1）按照卫星制式，分为随机、相位和静止3类卫星通信系统；2）按通信覆盖区的范围，分为国际、国内和区域3类卫星通信系统；3）按用户性质，分为公用、专用和军用3类卫星通信系统；4）按业务分为固定业务、移动业务、广播业务、科学实验及其它业务卫星通信系统；5）按多址方式，分为频分多址、时分多址、码分多址、空分多址和混合多址5类卫星通信系统；6）按基带信号体制，分为数字式和模拟式两类卫星通行系统；7）按所用频段，分为特高频、超高频、极高频和激光4类卫星通信系统。

特征，地球站可分为模拟站和数字站。

(4)按用途，地球站可分为民用、军用、广播、航空、航海、气象以及实验等地球站。

(5)按业务性质，地球站可分为遥控、遥测跟踪站，通信参数测量站和通信业务站。

地球站的组成：一般包括天馈设备、发射机、接收机、信道终端设备、天线跟踪设备以及电源设备。

天馈设备的主要作用是将发射机送来的射频信号经天线向卫星方向辐射，同时它又接收卫星转发的信号送往接收机。

发射机主要由上变频器和功率放大器组成，其主要作用是将已调制的中频信号，经上变频器变换为射频信号，并放大到一定的电平，经馈线送至天线向卫星发射。

卫星通信介绍 - 同步通信卫星
三颗卫星覆盖全球 离地面3万6千公里 在赤道上方，与地球自转同步 卫星间的距离从地面看应保持2度 左右。 “一跳”电波延时在240--270ms之 间


ViaSat Brings Your Network To Life
卫星通信介绍 - 卫星通信的特点

ViaSat Brings Your Network To Life
调制方式（续）


z
z
调制方式对系统设计时的考虑是重要的 调制方式与系统占用转发器带宽和性能有直 接影响 OQPSK，MSK和GMSK是通常用于低成本 非线性功放，但与QPSK比较： 实际占用卫星转发器带宽比QPSK大近1/3 非线性功放输出功率不可调，QPSK通常用 于线性功放，输出功率灵活可变。
- 按需分配

高效利用资源 降低通信成本 FDMA, TDMA, CDMA, SCPC 当用户需要时才分配频率和时隙 用户使用完毕后即释放资源
ViaSat Brings Your Network To Life
时分多址（TDMA）

小站在同一频率上不同时间发送信号

同一频率上两个小站不在同一时间发送信号 每个小站需轮流等待发送 需要精确同步防止碰撞
ViaSat Brings Your Network To Life
卫星资源共享方式
Frequency Division Multiple Access (FDMA) (频分多址） • Based on frequency Time Division Multiple Access (TDMA) (时分多址） • Based on time Code Division Multiple Access (CDMA) （码分多址） • Based on time, frequency, power, or combination Single Carrier Per Channel (SCPC) • Based on frequency （单路单载波）

2、国外卫星通信的发展
按轨道高度的划分：
低轨(LEO)卫星移动系统：～1000km~ 中轨(MEO)卫星通信系统：5000～15000km 同步轨道(GEO)卫星通信系统：35786.6km 高椭圆轨道 (HEO) 卫星通信系统：远地点＞ 40000km
距离地球 1500km~5000km 和 13000km~20000km 有两个强 辐射带，对电器器件的破坏力极大，卫星轨道应避开此区 域。此区域被称为范艾伦辐射带。
1、卫星通信的基本概念
卫星通信的优点：
（1）通信距离远（卫星单跳最大通信距离达1800km ），且费
用与距离无关 （2）覆盖面积大（1颗卫星覆盖地球表面42%）三颗同步卫星 即可覆盖全球，可进行多址通信 （3）通信频带宽，传输容量大 （4）通信线路稳定可靠（畅通率在99.8%以上 ），经济效益高 （5）系统容量大，可提供多种通信业务，从而使通信业务向多 样化和综合化方向发展，实现区域及全球个人移动通信 （6）在使用静止轨道的同时，也可使用中、低轨道卫星，使业 务性能更优良。
• 2.0-4.0，S，移动业务、指令传输；
• 4.0-8.0(4/6)，C，固定业务；
• 8..0-12.0，X；
• 12.0-18.0(12/14)，Ku，固定、DSS业务； • 18.0-24.0，K ；24.0-30.0，Ka； • 33.0-50.0，Q ； 50.0-75.0，V。
1、卫星通信的基本概念
全球星系统
2、国外卫星通信的发展
目前,运行于地球低轨道( 1000 km 以下
) 的人造地球卫星,包括成像侦察卫星、 电子侦察卫星、海洋监视卫星和商业 遥感卫星,有很多都直接或间接用于军 事目的。随着卫星在现代战争中的作 用日益增强,了解和认识当前的低轨道 卫星十分必要。
