各种网线线序,交叉线,千兆线,568A,568B

双绞线是一种常用的网络传输介质，用于传输信号和数据。

双绞线通常由多对绝缘的电导体组成，每对电导体之间都会进行绞合。

线序指的是在双绞线中每对电导体的连接顺序或排列方式。

常见的双绞线线序有两种标准：
1. 直通线序（T568A/T568B）：这是两种常用的双绞线连接标准。

T568A和T568B标准在线序上只有两对电导体连接顺序不同，其余两对相同。

它们的线序如下所示：
T568A线序：白绿- 绿- 白橙- 蓝- 白蓝- 橙- 白棕- 棕
T568B线序：白橙- 橙- 白绿- 蓝- 白蓝- 绿- 白棕- 棕
这两种连接标准在网络中被广泛应用，用于连接计算机、交换机、路由器、面板插座等设备。

2. 交叉线序（Crossover）：交叉线序是为了直接连接两台计算机或其他设备而设计的。

在这种线序中，两对电导体进行了交叉连接，以实现信号的传输。

一般情况下，其中一对电
导体（通常是白绿和绿色）和另一对电导体（通常是白橙和橙色）进行了交叉连接。

交叉线序用于在没有网络交换机或路由器的情况下，通过双绞线直接连接两台计算机或其他设备，以实现数据传输。

请注意，在使用双绞线进行网络连接时，需要将两端的线序保持一致，以确保正确的数据传输和通信。

根据具体应用情况和需要，选择适当的线序进行连接。

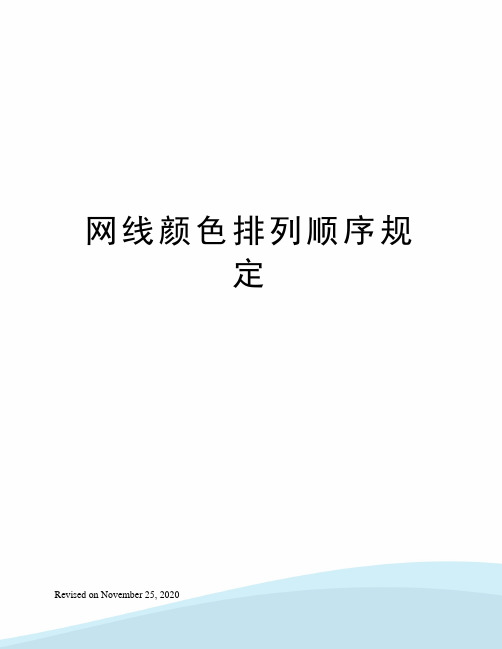

网线颜色排列顺序规
定
Revised on November 25, 2020
网线颜色排列顺序规定
顺序规定是T568B 橙白橙绿白蓝蓝白绿棕白棕
一般直通线的排列应为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，另一端也这样，
交*线的另一端应为绿白、绿、橙白、蓝、蓝白、橙绿、棕白、棕。

(T568A)
有两种：
T568A线序
1 2 3 4 5 6 7 8
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
1 2 3 4 5 6 7 8
橙白橙绿白蓝蓝白绿棕白棕
直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

下面介绍几种连接环境下双绞线的制作方法。

未说明的都是普通口。

级连口=UP-LINK
直通线：两头都是568B标准。

用于连接：
PC（电脑）—————————— HUB（集线器）
PC（电脑）—————————— SWITCH（交换机）
HUB（集线器）———————— HUB（集线器）的级连口SWITCH（交换机）—————— HUB（集线器）的级连口SWITCH（交换机）—————— SWITCH（交换机）级连口SWITCH（交换机）—————— ROUTER（路由器）
交叉线：一头是568A，另一头是568B。

用来连接
PC（电脑）——————————PC（电脑）
HUB（集线器）————————HUB（集线器）SWITCH（交换机）——————SWITCH（交换机）ROUTER（路由器）——————ROUTER（路由器）补充一下,配置网络设备要用反转线。

百兆/千兆网线信号定义以及接法
线序： 1 2 3 4 5 6 7 8
国标568A的线序分别是：白绿，绿，白橙，蓝，白兰，橙，白棕，棕
国标568B的线序分别是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
网线一共是8根，100M网络实际使用的只有1.2.3。

6，传输数据的时候，1、2用来发信号，3、6用来接收信号
我们一般用的到是直通线，做法568B的做法，
交叉线的做法就是一头是A标准，另一边是B标准，
现在的电脑和路由器都可以自动识别交叉和直通网线，所以可以通用
百兆网线接线法
一般布线标准中规定了两种双绞线的线序568A与568B。

网线一共是8根，100M网络实际使用的只有1.2.3.6，传输数据的时候，1、2用来发信号，3、6用来接收信号
我们一般用的到是直通线，做法568B的做法，
交叉线的做法就是一头是A标准，另一边是B标准，
（白色在左，按橙、蓝、绿、棕排序，白蓝和白绿交换就OK ）
标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8
千兆网线接线法
1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕（568B）
另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白（不是568A）
标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕—8
568A的线序分别是：白绿，绿，白橙，蓝，白兰，橙，白棕，棕
千兆网线的直通接法和百兆相同，直连就可以了。

但是千兆网线的交叉接法与百兆的不同，差别体现在4,5,7,8四个引脚的接法上。

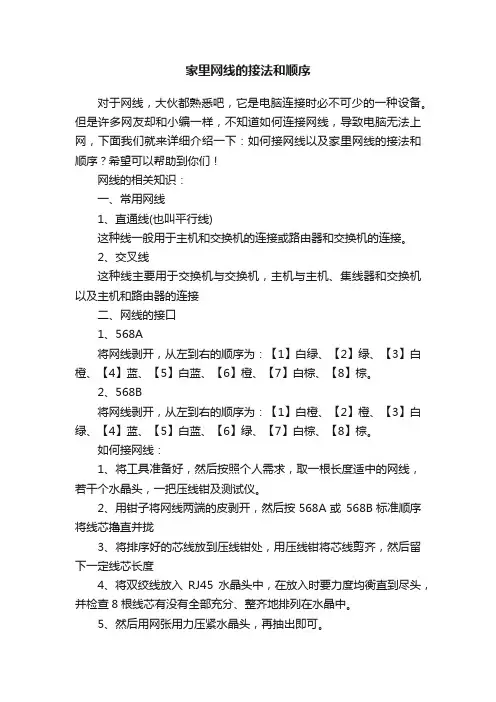

家里网线的接法和顺序对于网线，大伙都熟悉吧，它是电脑连接时必不可少的一种设备。

但是许多网友却和小编一样，不知道如何连接网线，导致电脑无法上网，下面我们就来详细介绍一下：如何接网线以及家里网线的接法和顺序？希望可以帮助到你们！网线的相关知识：一、常用网线1、直通线(也叫平行线)这种线一般用于主机和交换机的连接或路由器和交换机的连接。

2、交叉线这种线主要用于交换机与交换机，主机与主机、集线器和交换机以及主机和路由器的连接二、网线的接口1、568A将网线剥开，从左到右的顺序为：【1】白绿、【2】绿、【3】白橙、【4】蓝、【5】白蓝、【6】橙、【7】白棕、【8】棕。

2、568B将网线剥开，从左到右的顺序为：【1】白橙、【2】橙、【3】白绿、【4】蓝、【5】白蓝、【6】绿、【7】白棕、【8】棕。

如何接网线：1、将工具准备好，然后按照个人需求，取一根长度适中的网线，若干个水晶头，一把压线钳及测试仪。

2、用钳子将网线两端的皮剥开，然后按568A或568B标准顺序将线芯撸直并拢3、将排序好的芯线放到压线钳处，用压线钳将芯线剪齐，然后留下一定线芯长度4、将双绞线放入RJ45水晶头中，在放入时要力度均衡直到尽头，并检查8根线芯有没有全部充分、整齐地排列在水晶中。

5、然后用网张用力压紧水晶头，再抽出即可。

6、这样一头网线就接好了，另一头用相同的步骤完成即可。

等两头都做好后，将网线的两头分别插到测试仪上开始测试，若两排指示灯有亮，则说明正常，否则，说明线芯连接有问题，要重新制作。

如何接网线的注意事项：A. 若要制作 PC和交换机的网线，则要选直通线，两头都是568A 或两头都是568B的直通线。

B. 若要制作路由器和交换机的网线，则要选直通线，两头都是568A 或两头都是568B直通线。

C. 若要制作 PC 和PC 的网线，则要选交叉线，一头是568A 、一头是568B的交叉线。

网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。

如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。

原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。

其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。

好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

一、概述568a和568b标准的线序是在网络布线中非常重要的一个概念，它们决定了网线中各个线对的连接方式，直接影响着网络的传输速度和稳定性。

在网络布线工程中，正确的线序设置能够保证网线的正常工作，而错误的线序设置则可能导致网络传输失败甚至损坏网络设备。

深入了解568a和568b标准的线序，对于网络工程师和网络管理员来说至关重要。

二、568a和568b标准的定义1. 568a标准线序568a标准的线序是一种网线连接方式，它规定了网线中各个线对的连接顺序。

在568a标准中，网线的线序分为四对，分别是白橙/橙、白绿/蓝、白蓝/绿、白棕/棕。

这种连接方式在网络布线中使用广泛，被认为是一种标准的连接方法。

2. 568b标准线序568b标准的线序也是一种网线连接方式，它与568a标准有所不同。

在568b标准中，网线的线序同样分为四对，分别是白橙/橙、白绿/绿、白蓝/蓝、白棕/棕。

与568a标准相比，568b标准中绿色和蓝色的线对位置互换，这是两种常见的网线连接方式之一。

三、568a和568b标准的区别1. 线序顺序不同最明显的区别在于两种标准的线序顺序不同。

在568a标准中，白绿/绿和白蓝/蓝的线对位置不同于568b标准，其余的线对顺序相同。

这导致了两种标准的网线连接方式不同，需要配合不同的网络设备使用。

2. 使用范围虽然两种标准都被广泛使用，但在实际网络布线工程中，一般会选择一种作为主要的连接标准。

在北美地区，568b标准较为常见；而在其他地区，568a标准更受欢迎。

这并不是说在北美地区不能使用568a标准，只是大多数网络工程师更倾向于使用568b标准。

3. 互换性两种标准的线序是可以互相转换的，也就是说，通过调换网线两端的线序连接，可以从568a转换成568b或从568b转换成568a。

这种互换的灵活性在实际工程中非常重要，可以让网络工程师根据实际情况进行灵活调整，无需更换网线就可以适应不同的网络连接标准。

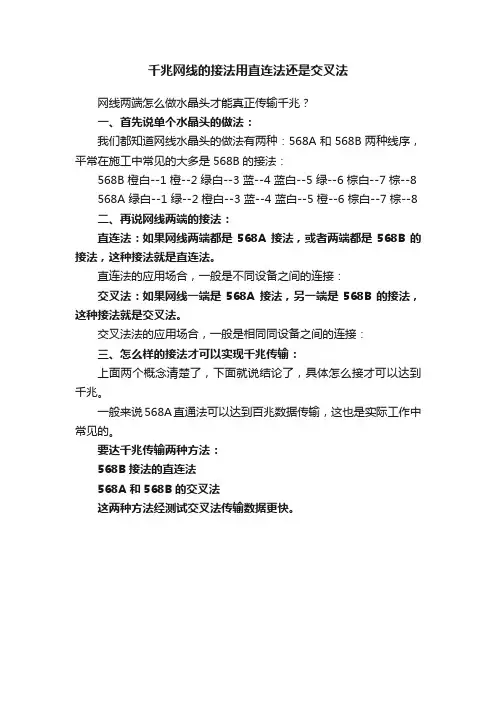

千兆网线的接法用直连法还是交叉法
网线两端怎么做水晶头才能真正传输千兆？
一、首先说单个水晶头的做法：
我们都知道网线水晶头的做法有两种：568A和568B两种线序，平常在施工中常见的大多是568B的接法：
568B 橙白--1 橙--2 绿白--3 蓝--4 蓝白--5 绿--6 棕白--7 棕--8 568A 绿白--1 绿--2 橙白--3 蓝--4 蓝白--5 橙--6 棕白--7 棕--8
二、再说网线两端的接法：
直连法：如果网线两端都是568A接法，或者两端都是568B的接法，这种接法就是直连法。

直连法的应用场合，一般是不同设备之间的连接：
交叉法：如果网线一端是568A接法，另一端是568B的接法，这种接法就是交叉法。

交叉法法的应用场合，一般是相同同设备之间的连接：
三、怎么样的接法才可以实现千兆传输：
上面两个概念清楚了，下面就说结论了，具体怎么接才可以达到千兆。

一般来说568A直通法可以达到百兆数据传输，这也是实际工作中常见的。

要达千兆传输两种方法：
568B接法的直连法
568A和568B的交叉法
这两种方法经测试交叉法传输数据更快。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下（图1）：T568A线序1 2 3 4 5 6 7 8白绿绿白橙蓝白蓝橙白棕棕T568B线序1 2 3 4 5 6 7 8白橙橙白绿蓝白蓝绿白棕棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

千兆做法的循序：绿白-绿-橙白-蓝-蓝白-橙-棕白-棕(做网头有好百兆做法，千兆做法这2种做法都是有区别的，百兆做法网线长了肯定不行虽然用仪器测量是通的，但是包准你连不上。

但是千兆做法就不同了，100米到150米用千兆做法同样可以连的上~我就遇到了这么种情况有个客户从我店里买了120米的网线，要从公司连网，但是怎么也连不上，用仪器测量了说是线路通的，但是就是连不上网，于是他回来要求退货。

我就给他按照千兆做法重新给他做了个网头，一试，OK 上网绝对没问题。

千兆做法的循序：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰不防试一下~~)百兆网线做法&千兆网线做法2007-10-10 01:57百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

标题：t568b、t568a的线序标准一、引言在网络布线和电缆接线中，采用的线序标准对于网络连接的稳定性和传输效率有着重要的影响。

t568b和t568a作为两种常见的线序标准，在实际应用中有着各自的优劣和适用场景。

本文将对t568b和t568a的线序标准进行详细介绍，帮助读者更好地理解和选择适合自己需求的线序标准。

二、t568b的线序标准1. t568b标准是一种常见的网线线序标准，其排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

这种排线顺序在实际应用中得到了广泛的应用，适用于大多数的网络环境。

2. t568b标准的优点：排线顺序稳定，符合大多数网络设备的连接需求；应用范围广泛，适用于家庭和企业等各种网络环境。

3. t568b标准的缺点：在一些特定的网络环境中可能不如其他标准适用，需要根据具体情况进行选择。

三、t568a的线序标准1. t568a标准是另一种常见的网线线序标准，其排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

这种排线顺序在一些特定的网络环境中得到了应用，适用于一些特殊的网络连接需求。

2. t568a标准的优点：在一些特定的网络环境中具有较好的稳定性和传输效率；适用于一些特殊的网络连接需求，如通信方式线路等。

3. t568a标准的缺点：并不适用于所有的网络环境，需要根据具体情况进行选择，较t568b标准应用范围窄一些。

四、t568b与t568a的区别与选择1. t568b与t568a的区别主要在于排线顺序的不同，分别适用于不同的网络环境和连接需求。

2. 在普通的网络连接环境中，t568b标准更为常见和适用；而在一些特殊的网络连接需求场景中，t568a标准可能具有一定的优势。

3. 如何选择t568b或t568a标准需要根据具体的网络环境和连接需求进行评估，选择适合自己的标准进行布线和连接。

五、结语在网络布线和电缆连接中，选择合适的线序标准对于网络连接的稳定性和传输效率具有重要的影响。
