离心泵特性曲线

离心泵特性曲线离心泵的特性曲线是将由实验测定的q、h、n、η等数据标绘而成的一组曲线。

此图由泵的制造厂家提供，供使用部门选泵和操作时参考。

不同型号泵的特性曲线不同，但均有以下三条曲线：(1)h-q线表示压头和流量的关系；(2)n-q线表示泵轴功率和流量的关系；(3)η-q线表示泵的效率和流量的关系；(4)泵的特性曲线均在一定输出功率下测量，故特性曲线图上Mercoeur输出功率n值。

离心泵特性曲线上的效率最高点称为设计点，泵在该点对应的压头和流量下工作最为经济。

离心泵铭牌上标出的性能参数即为最高效率点上的工况参数。

离心泵的性能曲线可以做为挑选泵的依据。

确认泵的类型后，再依流量和压头选泵。

例2-2用清水测定一台离心泵的主要性能参数。

实验中测得流量为10m/h，泵出口处压力表的读数为0.17mpa（表压），入口处真空表的读数为-0.021mpa，轴功率为 1.07kw，电动机的转速为2900r/min，真空表测压点与压力表测压点的垂直距离为0.2m。

试计算此在实验点下的扬程和效率。

解泵的主要性能参数包括转速n、流量q、扬程h、轴功率n和效率。

直接测出的参数为转速n=2900r/min流量q＝10m/h=0.00278m/s轴功率n＝1.07kw需要进行计算的有扬程h和效率。

用式排序扬程h，即为已知：于是二、影响离心泵性能的主要因素1液体物理性质对特性曲线的影响生产厂所提供更多的特性曲线就是以清水做为工作介质测量的，当运送其它液体时，必须考量液体密度和粘度的影响。

(1)粘度当输送液体的粘度大于实验条件下水的粘度时，泵体内的能量损失增大，泵的流量、压头减小，效率下降，轴功率增大。

(2)密度离心泵的体积流量及压头与液体密度毫无关系，功率则随其密度减小而减少。

2离心泵的输出功率对特性曲线的影响当液体粘度不大，泵的效率不变时，泵的流量、压头、轴功率与转速可近似用比例定律计算，即式中：q1、h1、n1离心泵输出功率为n1时的流量、扬程和功率。

离心泵特性曲线
离心泵特性曲线是衡量离心泵性能总体效率的一种重要标准，从它可以了解离心泵的流量、压力、运行电流强度之间的关系。

根据离心泵的结构，可以区分水力性能和电气性能，他们各自的特性曲线不完全一样。

离心泵的水力特性曲线，正输出量随压力的变化构成，是衡量特定离心泵的水力效率的基本依据。

水力特性曲线表明离心泵在静态工作条件下，输出流量与压力之间的变化关系，且一般情况下压力越高，可输出流量越低。

另一方面，电气性能特性曲线，它表述的是当离心泵输出流量变化时，所需的电功率的变化。

电气性能特性曲线表明，一般情况下，当输出液体流量增加，电功率也会增加。

离心泵特性曲线提供了对离心泵功能表现的观察和分析，有帮助于检查污染排放，故障排除，优化设计及宣传技术，运行状态查看等，所以它对于查验离心泵性能非常重要和实用。

此外，离心泵特性曲线也常常被用来研究离心泵的可靠性以及未来配置的升级，如加入变频器，以节约能源。

离心泵特性曲线首先离心泵的特性曲线图如下接下来是对于这个图的一些解读：离心泵的性能曲线包括流量-扬程（Q-H）曲线、流量-功率曲线（Q-N）、流量-效率曲线（Q-ŋ）以及流量-汽蚀余量（Q-NPSHr）曲线。

水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额顶转速为先决条件的。

水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。

它是离心泵的基本的性能曲线。

比转速小于80的离心泵具有上升和下降的特点称驼峰性能曲线。

比转速在80～150之间的离心泵具有平坦的性能曲线。

比转数在150以上的离心泵具有陡降性能曲线。

一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

上述曲线都是在一定的转速下，以试验的方法求得的。

不同的转速，可以通过公式进行换算。

在性能曲线上，对于一个任意的流量点，都可以找出一组与其相对应的扬程、功率、效率以及汽蚀余量值。

通常，把这一组相对应的参数称为工作状况，简称工况或工况点。

对于离心泵最高效率点的工况称为最佳工况点。

泵在最高效率点工况下运行是最理想的。

但是用户要求的性能千差万别，不一定和最高效率点下的性能相一致。

要想使每一个用户要求的泵都在泵最高效率点下运行，那样做需要的泵规格就太多了。

为此，规定一个范围（通常以效率下降5%~8%为界），称为泵的工作范围。

我们利用叶轮的切割或者变频技术可以扩大泵的工作范围。

我们把同一类型的水泵，将它的各种不同比转数以及相同比转数不同口径的泵的工作区域集中画在同一个Q-H坐标平面上。

为了使图面上大泵的方块不致太大，坐标可以采用对数坐标，于是就得到了该类型泵的系列型谱。

各类型的泵均有各自的型谱，使用户选用水泵十分方便。

每种系列用几种比转数的水力模型，泵的口径按一定的流量间隔比变化。

同一口径的泵扬程也按一定的间隔变化。

ISO 2858规定了标准的型谱。

离心泵的曲线
离心泵的曲线是用来描述离心泵性能的一种图形表示。

它展示了离心泵在不同工况下的流量、扬程和效率之间的关系。

通常，离心泵的曲线包括以下几个主要参数：
1. 流量-Q：表示单位时间内通过泵的液体体积。

通常以立方米每小时（m³/h）或升每秒（L/s）来表示。

2. 扬程-H：表示泵能够提供的压力。

通常以米（m）为单位。

3. 效率-η：表示泵转化输入功率为输出功率的能力。

通常以百分比形式表示。

离心泵的曲线通常由以下几条线组成：
1. H-Q曲线（等速曲线）：在恒定转速下，流量与扬程之间的关系曲线。

当流量增大时，扬程会逐渐降低。

2. η-Q曲线（效率曲线）：在恒定转速下，效率与流量之间的关系曲线。

通常在设计流量附近效率较高，而在低流量和高流量处效率较低。

3. NPSHr曲线（净正吸入头曲线）：表示给定流量下泵要求的最低净正吸入头。

当净正吸入头低于该值时，泵可能会产生气穴或性能下降。

4. NPSHa曲线（净正吸入头可利用余量曲线）：表示给定流量下实际系统提供的净正吸入头与NPSHr之间的差值。

当可利用余量大于零时，系统运行正常。

不同型号和尺寸的离心泵有不同的曲线特征，根据具体工程要求选择合适的泵型和工作点是非常重要的。

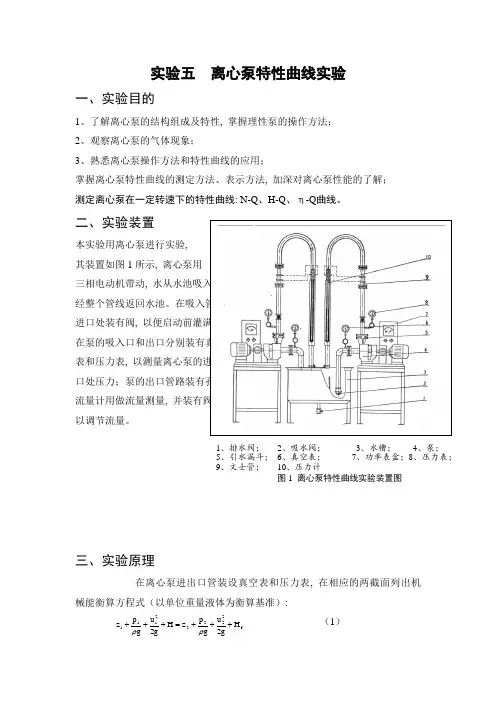

实验五 离心泵特性曲线实验一、实验目的1、了解离心泵的结构组成及特性, 掌握理性泵的操作方法；2、观察离心泵的气体现象；3、熟悉离心泵操作方法和特性曲线的应用；掌握离心泵特性曲线的测定方法、表示方法, 加深对离心泵性能的了解； 测定离心泵在一定转速下的特性曲线: N-Q 、H-Q 、η-Q 曲线。

二、实验装置本实验用离心泵进行实验,其装置如图1所示, 离心泵用三相电动机带动, ,经整个管线返回水池。

在吸入管进口处装有阀, 以便启动前灌满水；在泵的吸入口和出口分别装有真空表和压力表, 以测量离心泵的进出口处压力；泵的出口管路装有孔板流量计用做流量测量, 并装有阀门以调节流量。

三、实验原理在离心泵进出口管装设真空表和压力表, 在相应的两截面列出机械能衡算方程式（以单位重量液体为衡算基准）:f 22222111H 2g u g p z H 2g u g p z +++=+++ρρ （1）1、排水阀；2、吸水阀；3、水槽；4、泵；5、引水漏斗；6、真空表；7、功率表盒；8、压力表；9、文士管； 10、压力计图1 离心泵特性曲线实验装置图由于在测试离心泵特性曲线时, 直管段摩擦损失很小, 其损失归入离心泵的效率, 所以上式（1）的能量损失Hf=0。

令:gp H 11ρ= g p H 22ρ= 120z z h -= （2） 所以式（1）变为:2gu u h H H H 2122021-+++= （3） 式中: H1－泵入口真空表读数, 换算为mH2O 表示；H2－泵出口压力表读数, 换算为mH2O 表示；h0－压力表与真空表测压孔之间的垂直距离, m ；u1－吸入管内水的流速, m ／s ；u2－排出管内水的流速, m ／s ；g －重力加速度, 9. 8lm ／s2。

由式（3）计算出扬程, 此即为离心泵给单位重量流体提供的能量, 由于体积流量可由涡轮流量计测得, 因此流体获得的有效功率Ne 为：Ne = Q ·H ·ρ·g （4）根据离心泵效率的定义及有效功率表达式（5）, 有:1000N g QH ρη=（5） 式中: Q －流量, m3／s ；H －压头, m ；ρ－被输送液体密度, kg ／m3；N －泵的轴功率, kW 。

图文解析离心泵的特性曲线一、离心泵的特性曲线定义当转速n为常量时，列出扬程（H）、轴功率（N）、效率（η）以及允许吸上真空高度（Hs）等随流量（Q）变化的函数关系，即：H = f（Q）；N = F（Q）；Hs = Ψ（Q）；η= φ（Q），我们把这些方程关系用曲线来表示，就称这些曲线为离心泵的特性曲线。

离心泵的特性曲线是液体在泵内运动规律的外在表现形式，这三条曲线需要根据试验的方法（采用离心泵特性曲线的测定装置，逐渐开启水泵出口阀门改变其流量，测得一系列的流量及相应的扬程和轴功率，然后将H一Q、N —Q、η一Q曲线绘制在同一张坐标纸上，即为一定型式离心泵在一定转速下的特性曲线），不同的水泵特性曲线不同，水泵的特性曲线由设备生产厂家提供。

严格意义上讲，每一台水泵都有特定的特性曲线。

在水泵特性曲线上，对应任意流量点都可以找到一组与其相对应的扬程、轴功率和效率值，通常把这一组相对应的参数称为工况，其对应最高效率点的一组工况称为最佳工况。

在生产实践中，水泵的运行工况点是通过管路的特性曲线与水泵的特性曲线确定的（M工况点，见下图）。

在选择和使用泵时，使水泵在高效区运行，以保证运转的经济和安全。

二、影响离心泵特性曲线的因素离心泵的特性曲线与很多因素有关，如液体的粘度与密度、叶轮出口宽度、叶片的出口安放角与叶片数及离心泵的压出室形状等均会对离心泵的特性曲线产生影响。

1、叶轮出口直径对性能曲线的影响在叶轮其它几何形状相同的情况下，如果改变叶轮的出口直径，则离心泵的特性曲线平行移动，见下图。

根据这一特性，水泵制造厂和使用单位可以采用车削离心泵叶轮外径的方法改变一台泵的性能范围，以使泵的性能更适合实际运行需要。

例如，某厂的一台离心式循环泵，其运行压力偏高，为降低压力，将叶轮外径由270mm车削到250mm后，在流量相同的情况下，压力下降，给水泵的电机电流减小，满足了运行的要求。

2、转速与性能曲线的关系同一台离心泵输送同一种液体，泵的各项性能参数与转速之间的关系式为：Q1/Q2 = n1/n2H1/H2 = (n1/n2)2Nl/N2 = (n1/n2)2三、理论特性曲线的定性分析1、理论扬程特性曲线的定性分析由HT =中，将C2u = u2 - C2rctgβ2 代入，可得：HT =（u2 - C2rctgβ2）叶轮中通过的水量可用此式表示：QT = F2C2r，也即：C2r =式中QT：泵理论流量（m3/s）；F2：叶轮的出口面积（m2）；C2r：叶轮出口处水流绝对速度的径向（m/s）。
