ACS550 完整参数表

Group 99: 起动数据

代码 英文名称 中文名称 用户/缺省值

9901 LANGUAGE 语言 1中文

9902 APPLIC MACRO 应用宏 3交变宏

9904 MOTOR CTRL MODE 电机控制模式 3标量速度

9905 MOTOR NOM VOLT 电机额定电压 380V

9906 MOTOR NOM CURR 电机额定电流 A

9907 MOTOR NOM FREQ 电机额定频率 50 Hz

9908 MOTOR NOM SPEED 电机额定转速 1450rpm

9909 MOTOR NOM POWER 电机额定功率 11kW

9910 MOTOR ID RUN 电机辨识运行 0关闭

Group 01: 运行数据

Group 03: FB 实际信号

Group 04: 故障记录

Group 10: 输入指令

1001 EXT1 COMMANDS 外部1 2

1002 EXT2 COMMANDS 外部2 0

1003 DIRECTION 转向1 3

Group 11: 给定选择

1101 KEYPAD REF SEL 控制盘给定 1

1102 EXT1/EXT2 SEL 外部控制选择 0

1103 REF1 SELECT 给定值1选择 1

1104 REF1 MIN 给定值1下限 0Hz/0rpm

1105 REF1 MAX 给定值1上限 50 Hz /1500 rpm

1106 REF2 SELECT 给定值2选择 2

1107 REF2 MIN 给定值2下限 0%

1108 REF2 MAX 给定值2上限 100%

Group 12: 恒速运行

1201 CONST SPEED SEL 恒速选择 9

1202 CONST SPEED 1 恒速1 300rpm/5Hz

1203 CONST SPEED 2 恒速2 600rpm/10Hz

1204 CONST SPEED 3 恒速3 900rpm/15Hz

1205 CONST SPEED 4 恒速4 1200rpm/20Hz

1206 CONST SPEED 5 恒速5 1500rpm/25Hz

1207 CONST SPEED 6 恒速6 2400rpm/40 Hz

1208 CONST SPEED 7 恒速7 3000rpm/50 Hz

1209 TIMED MODE SEL 定时模式选择 2

Group 13: 模拟输入

Group 14: 继电器输出

1401 RELAY OUTPUT 1 继电器输出1 1

1402 RELAY OUTPUT 2 继电器输出2 2 1403 RELAY OUTPUT 3 继电器输出3 3

1404 RO 1 ON DELAY 继电器1 0s

1405 RO 1 OFF DELAY 继电器1 0s

1406 RO 2 ON DELAY 继电器2 0s

1407 RO 2 OFF DELAY 继电器2 0s

1408 RO 3 ON DELAY 继电器3 0s

1409 RO 3 OFF DELAY 继电器3 0s

1410 RELAY OUTPUT 4 继电器输出4 0

1411 RELAY OUTPUT 5 继电器输出5 0

1412 RELAY OUTPUT 6 继电器输出6 0

1413 RO 4 ON DELAY 继电器4通延时 0s

1414 RO 4 OFF DELAY 继电器4断延时 0s

1415 RO 5 ON DELAY 继电器5通延时 0s

1416 RO 5 OFF DELAY 继电器5断延时 0s

1417 RO 6 ON DELAY 继电器6通延时 0s

1418 RO 6 OFF DELAY 继电器6断延时 0s

Group 15: 模拟输出

1501 AO1 CONTENT SEL AO1赋值 103

1502 AO1 CONTENT MIN AO1赋值下限 取决于参数0103

1503 AO1 CONTENT MAX AO1赋值上限 取决于参数0103

1504 MINIMUM AO1 AO1下限 0 mA

1505 MAXIMUM AO1 AO1 上限 0 mA

1506 FILTER AO1 AO1 滤波时间 s

1507 AO2 CONTENT SEL AO2 赋值 104

1508 AO2 CONTENT MIN AO2 赋值下限 取决于参数0104

1509 AO2 CONTENT MAX AO2 赋值上限 取决于参数0104

1510 MINIMUM AO2 AO2 下限 0 mA

1511 MAXIMUM AO2 AO2 上限 0 mA

1512 FILTER AO2 AO2 滤波时间 s

Group 16: 系统控制

1601 RUN ENABLE 运行允许 0

1602 PARAMETER LOCK 参数锁定 1

1603 PASS CODE 解锁密码 0

1604 FAULT RESET sEL 故障复位选择 0

1605 USER PAR SET CHG用户参数切换 0

1606 LOCAL LOCK 本地锁定 0

1607 PARAM SAVE 参数存储 0

1608 START ENABLE 1 起动允许1 0

1609 START ENABLE 2 起动允许2 0

1610 DISPLAY ALARMS 显示报警 0

Group 20: 限幅

2001 MINIMUM SPEED 最小转速 0rpm

2002 MAXIMUM SPEED 最大转速 1500 rpm

2003 MAX CURRENT 最大电流 I2hd

2005 OVERVOLT CTRL 过压控制 1 2006 UNDERVOLT CTRL 欠压控制 1

2007 MINIMUM FREQ 最小频率 0 Hz

2008 MAXIMUM FREQ 最大频率 50 Hz

2013 MIN TORQUE SEL 最小转矩选择 0

2014 MAX TORQUE SEL 最大转矩选择 0

2015 MIN TORQUE 1 最小转矩1 %

2016 MIN TORQUE 2 最小转矩2 %

2017 MAX TORQUE 1 最大转矩1 %

2018 MAX TORQUE 2 最大转矩2 %

Group 21: 起动/ 停止

2101 START FUNCTION 起动方式 1

2102 STOP FUNCTION 停车方式 1

2103 DC MAGN TIME 直流磁化时间

2104 DC CURR CTL 直流抱闸控制 0

2105 DC HOLD SPEED 直流抱闸转速 rpm

2106 DC CURR REF 直流抱闸电流 30%

2107 DC BRAKE TIME 直流制动时间 0 s

2108 START INHIBIT 起动禁止 0

2109 EM STOP SEL 急停选择 0

2110 TORQ BOOST CURR 转矩提升电流 100%

Group 22: 加速/ 减速

2201 ACC/DEC 1/2 SEL 加减速曲线选择 5

2202 ACCELER TIME 1 加速时间1 5s

2203 DECELER TIME 1 加速时间1 5s

2204 RAMP SHAPE 1 速度曲线形状1

合集下载

ABB变频器参数设置

ABB变频器参数设置

ABB变频器参数设置

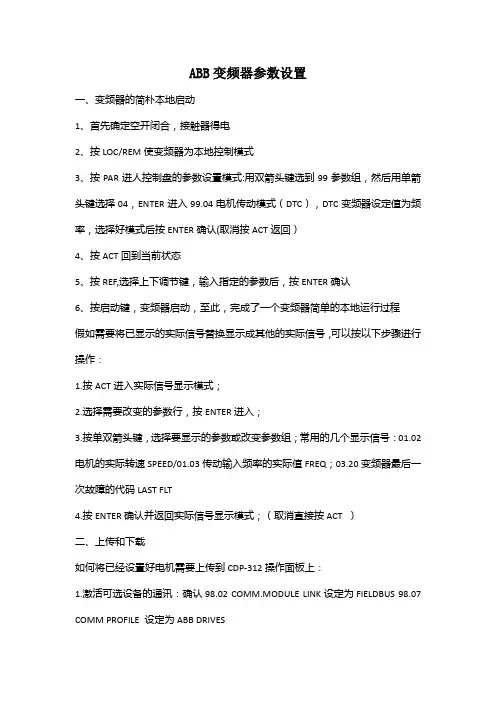

一、变频器的简朴本地启动

1、首先确定空开闭合，接触器得电

2、按LOC/REM使变频器为本地控制模式

3、按PAR进人控制盘的参数设置模式:用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式（DTC），DTC变频器设定值为频率，选择好模式后按ENTER确认(取消按ACT返回）

4、按ACT回到当前状态

5、按REF,选择上下调节键，输入指定的参数后，按ENTER确认

6、按启动键，变频器启动，至此，完成了一个变频器简单的本地运行过程

假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：

1.按ACT进入实际信号显示模式；

2.选择需要改变的参数行，按ENTER进入；

3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02电机的实际转速SPEED/01.03传动输入频率的实际值FREQ；03.20变频器最后一次故障的代码LAST FLT

4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT ）

二、上传和下载

如何将已经设置好电机需要上传到CDP-312操作面板上：

1.激活可选设备的通讯：确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07

COMM PROFILE 设定为ABB DRIVES

2.按LOC/REM切换到L本地控制状态；

3.按FUNC进入功能模式；

4.按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模 式；

5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以 按LOC/REM进行改变） 如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）； 3. 按FUNC 进入功能模式； 4. 进入DOWNLOAD 下载功能，按ENTER执行下载。

ABB变频器参数设置 2

ABB变频器参数设置 2

ABB变频器参数设置

1.变频器模式设置

首先，需要确定变频器的工作模式。常见的工作模式有V/F控制模式和矢量控制模式。V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。根据实际需求选择合适的工作模式。

2.输出频率设置

输出频率是指电机的运行频率，也就是电机的转速。根据实际需求设置输出频率。通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。

3.输出电压设置

输出电压是指变频器输出给电机的电压。根据电机的额定电压设置输出电压。一般来说，输出电压应该和电机的额定电压相当。

4.加速时间设置

加速时间是指电机从静止状态加速到额定转速所需的时间。加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。根据实际需求设置合适的加速时间。

5.减速时间设置

减速时间是指电机从运行状态减速到停止所需的时间。减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。根据实际需求设置合适的减速时间。

6.PID参数设置 PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。PID参数包括比例系数、积分时间和微分时间。根据实际需求设置合适的PID参数。

7.保护参数设置

保护参数用于保护电机和变频器的安全运行。包括过载保护、短路保护、过热保护等。根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。

需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。

总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。

ABB变频器

ABB变频器

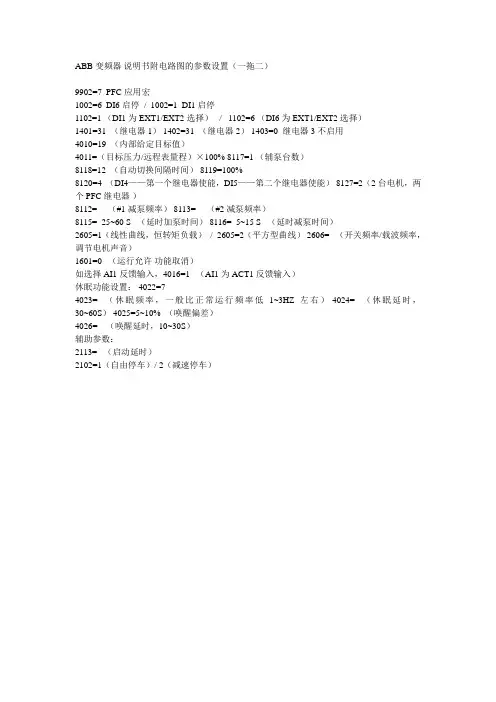

ABB变频器 说明书附电路图的参数设置（一拖二）

9902=7 PFC应用宏

1002=6 DI6启停 / 1002=1 DI1启停

1102=1 （DI1为EXT1/EXT2选择） / 1102=6 （DI6为EXT1/EXT2选择）

1401=31 （继电器1） 1402=31 （继电器2） 1403=0 继电器3不启用

4010=19 （内部给定目标值）

4011=（目标压力/远程表量程）×100% 8117=1 （辅泵台数）

8118=12 （自动切换间隔时间） 8119=100%

8120=4 （DI4——第一个继电器使能，DI5——第二个继电器使能） 8127=2（2台电机，两个PFC继电器 ）

8112= （#1减泵频率） 8113= （#2减泵频率）

8115= 25~60 S （延时加泵时间） 8116= 5~15 S （延时减泵时间）

2605=1（线性曲线，恒转矩负载） / 2605=2（平方型曲线） 2606= （开关频率/载波频率，调节电机声音）

1601=0 （运行允许 功能取消）

如选择AI1反馈输入，4016=1 （AI1为ACT1反馈输入）

休眠功能设置： 4022=7

4023= （休眠频率，一般比正常运行频率低1~3HZ左右） 4024= （休眠延时，30~60S） 4025=5~10% （唤醒偏差）

4026= （唤醒延时，10~30S）

辅助参数：

2113= （启动延时）

2102=1（自由停车）/ 2（减速停车）

ABB变频器参数设置做通信

ABB变频器参数设置做通信

ABB变频器参数设置做通信

ABB变频器是一种广泛应用于工业控制系统中的电力设备，可用于调节和控制电机的转速和输出功率。为了实现与其他设备之间的通信，通常需要对ABB变频器的参数进行适当的设置。以下将介绍一些常用的ABB变频器参数设置方法及其通信应用。

1.通信接口设置：包括对ABB变频器的通信接口进行设置，如串口、以太网等。可以根据实际需要选择适当的通信接口，并设置相应的通信参数，如波特率、数据位、校验位等。

2. Modbus通信设置：Modbus是一种常用的工业通信协议，可实现ABB变频器和其他设备之间的数据交换。在ABB变频器中，需要设置Modbus相关的参数，如Modbus地址、寄存器映射等。

3. 通信协议设置：ABB变频器支持多种通信协议，如Profibus、Profinet、DeviceNet等。可以根据实际应用需求选择适当的通信协议，并设置相应的参数，如站地址、通信速率等。

4.PLC通信设置：ABB变频器可以与PLC（可编程逻辑控制器）进行通信，实现对变频器的监控和控制。需要设置PLC相关的参数，如PLC地址、通信协议等。

5.数据传输设置：ABB变频器可以通过通信接口将实时数据传输给其他设备进行监控和控制。需要设置数据传输相关的参数，如数据传输速率、数据格式等。

6.报警和故障监测设置：ABB变频器可以通过通信接口将报警和故障信息传输给其他设备进行监测和处理。需要设置报警和故障监测相关的参数，如报警和故障代码、报警和故障等级等。 7.远程控制设置：通过通信接口，可以实现对ABB变频器的远程监控和控制。需要设置远程控制相关的参数，如远程控制命令、远程控制权限等。

总之，ABB变频器参数设置的通信应用非常丰富，可以实现与其他设备之间的数据交换、监控和控制。通过适当的参数设置，可以实现变频器与整个工业控制系统的高效协同工作。
