光伏逆变器选型与布置

KW屋顶分布式光伏电站设计方案

1.项目概述 2

2.设计方案 2

2.1 建设方案 2

2.2 光伏组件选型 3

2.3 逆变器选型 3

2.4 断路器选型 4

2.5 电缆选型 4

2.6 接线盒选型 5

2.7 直流汇流箱选型 5

2.8 避雷器选型 6

2.9 安装方案 6

2.10 系统监测 7

3.经济效益分析 7

4.安全措施 8

5.环境保护措施 8

6.工程进度计划 9

7.设计图纸 10

1.项目概述

本项目位于xxx市xx镇xx村，总装机容量为3.12KWp，采用分布式光伏电站设计方案。该电站将安装在屋顶上，可为当地居民提供清洁能源。

2.设计方案

2.1 建设方案

本项目采用分布式光伏电站建设方案，将光伏组件分散安装在屋顶上，通过逆变器将直流电转换为交流电，供给当地居民使用。此方案不仅能够提高光伏发电的利用效率，还可以减少输电线路的损耗。

2.2 光伏组件选型

本项目选用的光伏组件为XXX牌XXX型号，其光电转换效率高，耐用性强，适合在屋顶上安装使用。

2.3 逆变器选型

本项目选用的逆变器为XXX牌XXX型号，具有高效稳定的性能，能够将直流电转换为交流电，并且能够实现远程监控和管理。

2.4 断路器选型

本项目选用的断路器为XXX牌XXX型号，具有过载保护和短路保护功能，能够有效避免电路故障和安全事故的发生。

2.5 电缆选型

本项目选用的电缆为XXX牌XXX型号，具有耐高温、耐腐蚀、耐磨损等特点，能够保证电能的传输效率和安全性。

2.6 接线盒选型

本项目选用的接线盒为XXX牌XXX型号，具有防水、防尘、防腐蚀等特点，能够保证电路的安全可靠。

2.7 直流汇流箱选型

本项目选用的直流汇流箱为XXX牌XXX型号，具有防水、防尘、防腐蚀等特点，能够对光伏组件进行集中管理和监测。

2.8 避雷器选型 本项目选用的避雷器为XXX牌XXX型号，能够有效地保护电站设备免受雷击和电磁干扰的影响。

1MW光伏并网系统设计及配置

一、主要设备选型

1、太阳能光伏组件选型

本方案推荐采用235WP单晶太阳能光伏组件，共4256块，实际装机容量

1.00016MW1.00016MW。。235Wp组件开路电压为45V左右，工作电压为35V35V。。 2、并网逆变器选型

本方案采用4台250KW并网逆变器，共1MW1MW。。250KW并网逆变器主要参数如

下：下： 容 量量 250KW 最大太阳电池阵列功率最大太阳电池阵列功率 275KWp 最大阵列开路电压最大阵列开路电压 900Vdc 太阳电池最大功率点跟踪（太阳电池最大功率点跟踪（MPPTMPPTMPPT）范围）范围）范围 450Vdc450Vdc～～880Vdc 最大阵列输入电流最大阵列输入电流 560A MPPT精度精度 >99>99％％

额定交流输出功率额定交流输出功率 250KW 总电流波形畸变率总电流波形畸变率 <4%<4%（额定功率时）（额定功率时）（额定功率时） 功率因数功率因数 >0.99 效率效率 94% 允许电网电压范围（三相）允许电网电压范围（三相） 320V320V～～440AC 允许电网频率范围允许电网频率范围 4747～～51.5Hz

二、设计过程

1、光伏阵列设计

光伏阵列分4个主方阵，每个主方阵容量250.04KW250.04KW，共，共1064块组件。块组件。1414

块为一个子串列，共76串。一个主方阵太阳电池组件布置为19个2*28子阵列，

2*28子阵列布置图如下图所示：子阵列布置图如下图所示：

2、直流配电设计

每台直流配电柜按250KW直流配电单元设计，则1MW系统需要配置4台直流配电柜。每台配电柜可接入5台直流汇流箱（台直流汇流箱（1616路汇流箱），共需配置20台直

流汇流箱。流汇流箱。

3、交流防雷配电柜设计

按照4个250KWp的并网单元配置1台交流防雷配电柜进行设计，即每台交流配电柜可接入4台250KW逆变器的交流防雷配电及计量装置，逆变器的交流防雷配电及计量装置，系统共需配置系统共需配置1

光伏发电逆变器转换公式

光伏发电逆变器转换公式为： AC功率=DC功率/效率，其中AC功率是逆变器输出的交流电功率，DC功率是光伏电池板输出的直流电功率，效率是逆变器的转换效率。

逆变器是光伏发电系统中非常重要的组成部分，其主要作用是将太阳能电池板发出的直流电转换为我们生活和工作中所用的交流电。光伏发电逆变器转换公式是计算逆变器能够输出多少交流电的关键公式。根据公式可以看出，如果光伏电池板的DC功率提高或者逆变器效率提高，那么逆变器输出的交流电功率就会增加。因此在设计光伏发电系统时，需要综合考虑光伏电池板和逆变器的参数。

值得注意的是，光伏发电逆变器的效率随着时间的推移会逐渐降低，而这种降低会带来光伏发电量的损失。因此，在运营光伏发电系统时需要对逆变器进行定期检测和维护，以确保其正常运行和高效转换。

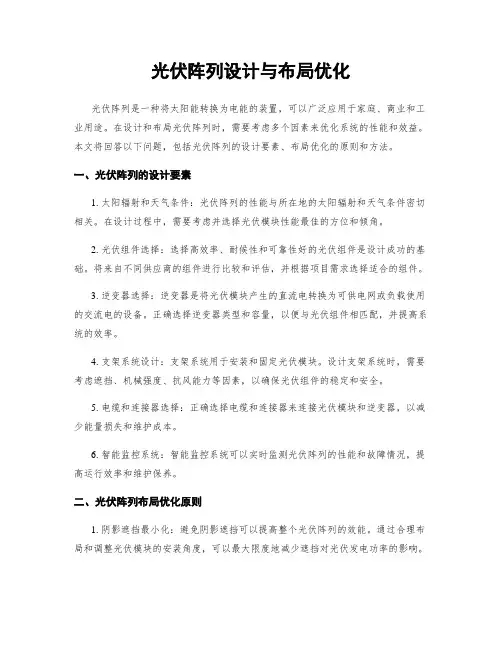

光伏阵列设计与布局优化

光伏阵列是一种将太阳能转换为电能的装置，可以广泛应用于家庭、商业和工业用途。在设计和布局光伏阵列时，需要考虑多个因素来优化系统的性能和效益。本文将回答以下问题，包括光伏阵列的设计要素、布局优化的原则和方法。

一、光伏阵列的设计要素

1. 太阳辐射和天气条件：光伏阵列的性能与所在地的太阳辐射和天气条件密切相关。在设计过程中，需要考虑并选择光伏模块性能最佳的方位和倾角。

2. 光伏组件选择：选择高效率、耐候性和可靠性好的光伏组件是设计成功的基础。将来自不同供应商的组件进行比较和评估，并根据项目需求选择适合的组件。

3. 逆变器选择：逆变器是将光伏模块产生的直流电转换为可供电网或负载使用的交流电的设备。正确选择逆变器类型和容量，以便与光伏组件相匹配，并提高系统的效率。

4. 支架系统设计：支架系统用于安装和固定光伏模块。设计支架系统时，需要考虑遮挡、机械强度、抗风能力等因素，以确保光伏组件的稳定和安全。

5. 电缆和连接器选择：正确选择电缆和连接器来连接光伏模块和逆变器，以减少能量损失和维护成本。

6. 智能监控系统：智能监控系统可以实时监测光伏阵列的性能和故障情况，提高运行效率和维护保养。

二、光伏阵列布局优化原则

1. 阴影遮挡最小化：避免阴影遮挡可以提高整个光伏阵列的效能。通过合理布局和调整光伏模块的安装角度，可以最大限度地减少遮挡对光伏发电功率的影响。 2. 空间利用最大化：光伏阵列的布局应该充分利用现有空间，以获得最大的太阳能吸收效率。结合地形、建筑物和其他障碍物，进行灵活布置和配置。

3. 电网接入最优化：在光伏阵列的布局中，要考虑光伏系统与电网的连接方式和位置。最优化的电网接入有助于最大限度地利用太阳能，并实现系统的稳定运行。

4. 维护和安全性：布局优化还需要考虑光伏阵列的维护和安全。使其易于操作和维护，并满足安全操作和防火要求。

5. 美观性：光伏阵列布局的外观也是要考虑的因素之一。通过合理的设计和布局，使其与周围环境相协调，提升建筑美观度。
