汽车用开关通用技术条件

组合开关设计规范

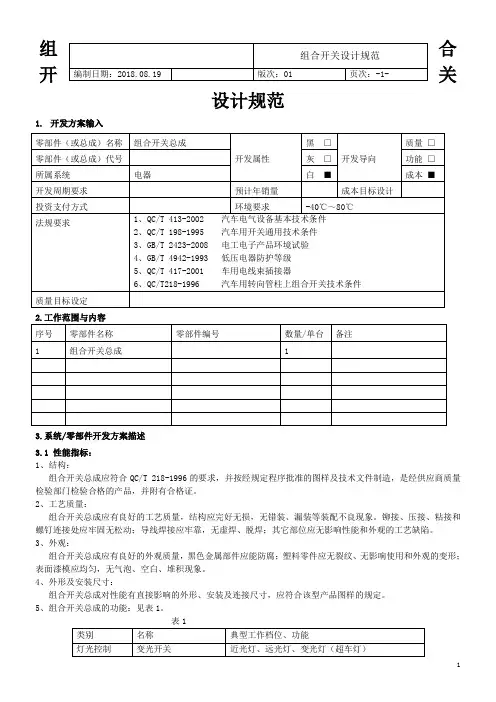

编制日期：2018.08.19 版次：01 页次：-1-

1 组合开关设计规范

1. 开发方案输入

零部件（或总成）名称 组合开关总成

开发属性 黑 □

开发导向 质量 □

零部件（或总成）代号 灰 □ 功能 □

所属系统 电器 白 ■ 成本 ■

开发周期要求 预计年销量 成本目标设计

投资支付方式 环境要求 -40℃～80℃

法规要求 1、QC/T 413-2002 汽车电气设备基本技术条件

2、QC/T 198-1995 汽车用开关通用技术条件

3、GB/T 2423-2008 电工电子产品环境试验

4、GB/T 4942-1993 低压电器防护等级

5、QC/T 417-2001 车用电线束插接器

6、QC/T218-1996 汽车用转向管柱上组合开关技术条件

质量目标设定

2.工作范围与内容

序号 零部件名称 零部件编号 数量/单台 备注

1 组合开关总成 1

3.系统/零部件开发方案描述

3.1 性能指标：

1、结构：

组合开关总成应符合QC/T 218-1996的要求，并按经规定程序批准的图样及技术文件制造，是经供应商质量检验部门检验合格的产品，并附有合格证。

2、工艺质量：

组合开关总成应有良好的工艺质量，结构应完好无损，无错装、漏装等装配不良现象。铆接、压接、粘接和螺钉连接处应牢固无松动；导线焊接应牢靠，无虚焊、脱焊；其它部位应无影响性能和外观的工艺缺陷。

3、外观：

组合开关总成应有良好的外观质量，黑色金属部件应能防腐；塑料零件应无裂纹、无影响使用和外观的变形；表面漆模应均匀，无气泡、空白、堆积现象。

4、外形及安装尺寸：

组合开关总成对性能有直接影响的外形、安装及连接尺寸，应符合该型产品图样的规定。

5、组合开关总成的功能：见表1。

表1

点击此处添加中国标准文献分类号 Q/3700SDL

山东省新能源汽车技术创新联盟企业标准

Q/3700SDL 0001—2011

低速电动汽车通用技术条件

点击此处添加标准英文译名

点击此处添加与国际标准一致性程度的标识

（报批稿）

2011-07-01发布2011-08-01实施

山东省新能源汽车技术创新联盟发布 Q/3700SDL 0001—2011

I 前言

本标准遵循GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》给出的编制规则，同

时,根据山东省低速电动汽车产品（主要出口欧盟、美国、日本、韩国等）具体情况而编制。

本标准有效期三年，到期复审。

本标准由山东省新能源汽车技术创新联盟提出。

本标准由山东省汽车标准化技术委员会归口。

本标准起草单位：山东省新能源汽车技术创新联盟、山东省汽车行业协会、山东唐骏欧铃汽车制造

有限公司、山东时风（集团）有限责任公司、山东宝雅新能源汽车股份有限公司、山东泰汽电动车辆有

限公司、山东哲人新能源科技发展有限公司、山东比德文动力科技有限公司、山东英克莱机车制造有限

公司、潍坊威能环保电源有限公司、淄博得普达电机有限公司、山东圣阳电源股份有限公司。

本标准主要起草人：魏学勤、车胜新、林连华、张海波、马仿烈、刘俊、于波、李廷洪、张亚利、

王福杰、马建平、郭金娜。

1Q/3700SDL 0001—2011 1 低速电动汽车通用技术条件

1 范围

本标准规定了低速电动汽车的通用技术要求、试验方法、检验规则、标志标签使用说明书、入库运

输贮存。

本标准适用于在二、三级城市行驶的低速电动汽车（以下简称“电动汽车”）。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1495 汽车加速行驶车外噪声限值及测量方法

GB1589 道路车辆外廓尺寸、轴荷及质量限值

QCT2092汽车用气压式制动灯开关技术条件

QC／T 20一92

汽车用气压式制动灯开关技术条件

1 主题内容与适用范畴

本标准规定了汽车用气压式制动灯开关（以下简称开关）的技术要求、试验

方法、检验规则、标志、包装、运输及贮存。

本标准适用于汽车制动时，用气压使制动灯工作的开关。

2 引用标准

GB 2423.4 电工电子产品差不多环境试验规程 试验Db：交变湿热试验方法

GB 2423.17 电工电子产品差不多环境试验规程 试验Ka: 盐雾试验方法

GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB 4949.2 低压电器外壳防护等级

ZB T35 001 汽车电气设备差不多技术条件

3 开关规格

开关以开关触点的额定功率分为: 60W，120W。

4 技术要求

4．1 开关应符合本标准的规定，本标准未作规定的部分应符合ZBT35001中的有

关规定，并按照经规定程序批准的图样及技术文件制造。

4．2 开关为短时定额工作制。

4．3 开关的接线型式为螺钉式和插接式。

4．4 开关在一40～65℃环境温度下，应能正常工作。 4．5 开关防护等级为IP 54。

4．6 开关应能经受上下，左右，前后三方向的定频振动试验及上下方向的扫频

振动试验，试验参数如表1和表2所示。

开关经振动试验后，其外表不应有裂纹；紧固件应无松动，差不多性能和气密

性应分别符合本标准4.9条和4.10条规定。

4．7 外观

开关的外壳及绝缘座应无裂纹及有害的缺陷；外壳与绝缘座的铆接处不得松

动；黑色金属的零件应有可靠的防腐蚀层。

4．8 强度

4．8．1 开关的安装接头应能承担50N·m的拧紧力矩，而无损害。

4．8．2 开关的接线柱应能承担50N静载荷力，历时1min而无松动。

4．9 差不多性能

倒顺开关 安全要求
